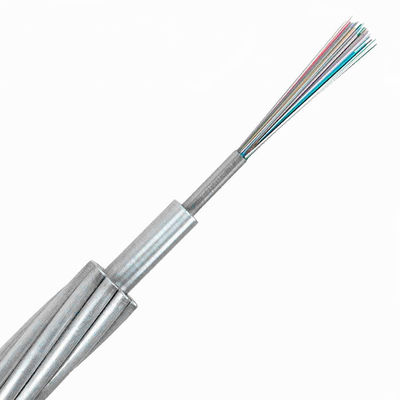

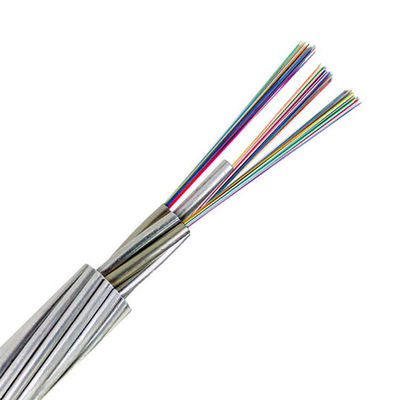

OPGW सेंट्रल स्टील ट्यूब ऑप्टिकल ग्राउंड वायर 12C G655 सिंगल मोड 48 हिलोस G.652D आउटडोर फाइबर ऑप्टिक केबल
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Takfly |
| प्रमाणन: | CE,ROHS,FCC,ISO9001,ISO141000 |
| मॉडल संख्या: | ओपीजीडब्ल्यू |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 2000m |
|---|---|
| मूल्य: | USD 500~USD 2000 |
| पैकेजिंग विवरण: | ड्रम |
| प्रसव के समय: | 5 ~ 8 कार्य दिवस |
| भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी |
| आपूर्ति की क्षमता: | 1000 किमी/माह |
|
विस्तार जानकारी |
|||
| फाइबर राशि: | 4/8/12/16/24/36/48 | फाइबर प्रकार: | G652D, G655 |
|---|---|---|---|

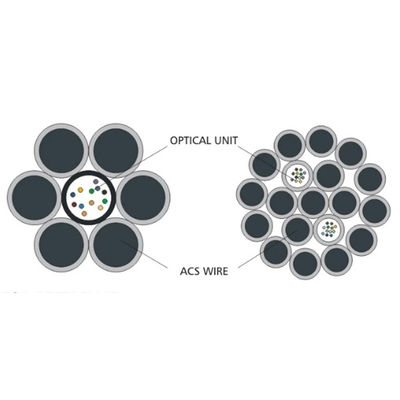

| संरचना: | केंद्रीय या फंसे | प्रोडक्ट का नाम: | 4-48 फाइबर OPGW आउटडोर फाइबर ऑप्टिक केबल |
| पैकिंग: | लोहे का ड्रम | लंबाई: | 2-6 किमी/ड्रम |
| प्रमुखता देना: | 12C G655 ऑप्टिकल ग्राउंड वायर,OPGW ऑप्टिकल ग्राउंड वायर,48 हिलोस फाइबर ऑप्टिक केबल |
||
उत्पाद विवरण
विवरण:
OPGW केबल ऑप्टिकल फाइबर कम्पोजिट ओवरहेड ग्राउंड वायर का संक्षिप्त रूप है।ओपीजीडब्ल्यू केबल ग्राउंड वायर और संचार के दोहरे कार्य के साथ नई बिजली लाइनों पर स्थापना के लिए उपयुक्त है।विशेष रूप से सामान्य वोल्टेज और अतिरिक्त उच्च वोल्टेज बिजली लाइनों पर स्थापना के लिए।ओपीजीडब्ल्यू केबल पुरानी बिजली लाइन के पारंपरिक ग्राउंड वायर को फाइबर संचार समारोह में वृद्धि के साथ बदल सकती है।OPGW केबल शॉर्ट सर्किट करंट का संचालन करती है और बिजली प्रतिरोध प्रदान करती है।
OPGW ऑप्टिकल केबल को कहा जाता हैऑप्टिकल फाइबर कम्पोजिट ओवरहेड ग्राउंड वायर, एक ओवरहेड ग्राउंड वायर है जिसमें ऑप्टिकल फाइबर होते हैं।ट्रांसमिशन लाइन पर ऑप्टिकल फाइबर संचार नेटवर्क बनाने के लिए ऑप्टिकल फाइबर को ओवरहेड हाई-वोल्टेज ट्रांसमिशन लाइन के ग्राउंड वायर में रखा जाता है।यह मुख्य रूप से 500KV, 220KV, 110KV और नए ओवरहेड हाई-वोल्टेज ट्रांसमिशन सिस्टम के लिए संचार लाइनों के लिए उपयोग किया जाता है।कोर की संख्या 4-48 है, और एल्यूमीनियम ट्यूब प्रकार, एल्यूमीनियम फ्रेम प्रकार और (स्टेनलेस) स्टील ट्यूब प्रकार संरचना हैं।
विशेषताएँ:
(1) ओपीजीडब्ल्यू स्टेनलेस स्टील की ढीली ट्यूब संरचना का उपयोग करता है, जिससे इसकी विश्वसनीयता और तापमान प्रतिरोधी के प्रदर्शन में वृद्धि होती है।
(2) ओपीजीडब्ल्यू बड़े फाइबर लाइन आवेदन की आवश्यकता को पूरा करता है।
(3) विद्युत पारेषण लाइन को स्थापित करते समय ओपीजीडब्ल्यू को विशेष रूप से ऑप्टिकल संचार प्रणाली के लिए लागू किया जाता है।
(4) परियोजना डिजाइन (शिथिलता-तनाव गणना, शॉर्ट सर्किट चालू, एडीएसएस हार्डवेयर फिटिंग गणना)
आवेदन पत्र:
>> ओपीजीडब्ल्यू केबल मुख्य रूप से 500 केवी, 220 केवी और 110 केवी लाइनों में उपयोग की जाती है, जो बिजली कटौती, सुरक्षा और अन्य तत्वों द्वारा सीमित होती है, जो ज्यादातर नई लाइनों में उपयोग की जाती है।इसके अनुप्रयोग हैं: 110kv से अधिक का उच्च वोल्टेज, लंबी अवधि के साथ (आमतौर पर 250M से अधिक);
>> बनाए रखने में आसान, लाइन अवधि के लिए आसान, इसकी यांत्रिक संपत्ति एक बड़ी लाइन अवधि को पूरा कर सकती है;
>> बाहरी ओपीजीडब्ल्यू धातु कवच है, उच्च दबाव इलेक्ट्रो-जंग और गिरावट के लिए कोई प्रभाव नहीं है;
>> ओपीजीडब्ल्यू के निर्माण के लिए बिजली में कटौती करनी चाहिए, जिसके परिणामस्वरूप अधिक नुकसान होता है, इस प्रकार ओपीजीडब्ल्यू का उपयोग 110kv से अधिक उच्च वोल्टेज लाइन के निर्माण में किया जाना चाहिए;
>> OPGW प्रदर्शन सूचकांक के लिए, अधिक शॉर्ट सर्किट करंट, धातु कवच होने के लिए एक अच्छे कंडक्टर की आवश्यकता होती है, और तनाव की ताकत कम होती है, जबकि, यदि तनाव की ताकत निश्चित है, तो शॉर्ट सर्किट करंट क्षमता को बढ़ाने के लिए, एकमात्र तरीका है धातु अनुभाग क्षेत्र को बड़ा करें, जिसके परिणामस्वरूप केबल दीया और वजन में वृद्धि हुई है, ताकि सुरक्षा लाइन पोल की ताकत के लिए एक प्रश्न हो।
पैरामीटर:
| प्रतिरूप संख्या। | खंड | रेटेड ब्रेकिंग फोर्स (केएन) |
केबल व्यास (मिमी) |
वज़न (किलो/किमी) |
| ओपीजीडब्ल्यू | 40 | 54 | 8.7 | 313 |
| 50 | 61.4 | 9.6 | 348 | |
| 60 | 62.7 | 10.8 | 391 | |
| 70 | 80.8 | 11.4 | 478 | |
| 80 | 84.6 | 12 | 538 | |
| 90 | 57.3 | 12.6 | 587 | |
| 100 | 66.4 | 13.2 | 615 | |
| 130 | 88.1 | 15.6 | 65 |
