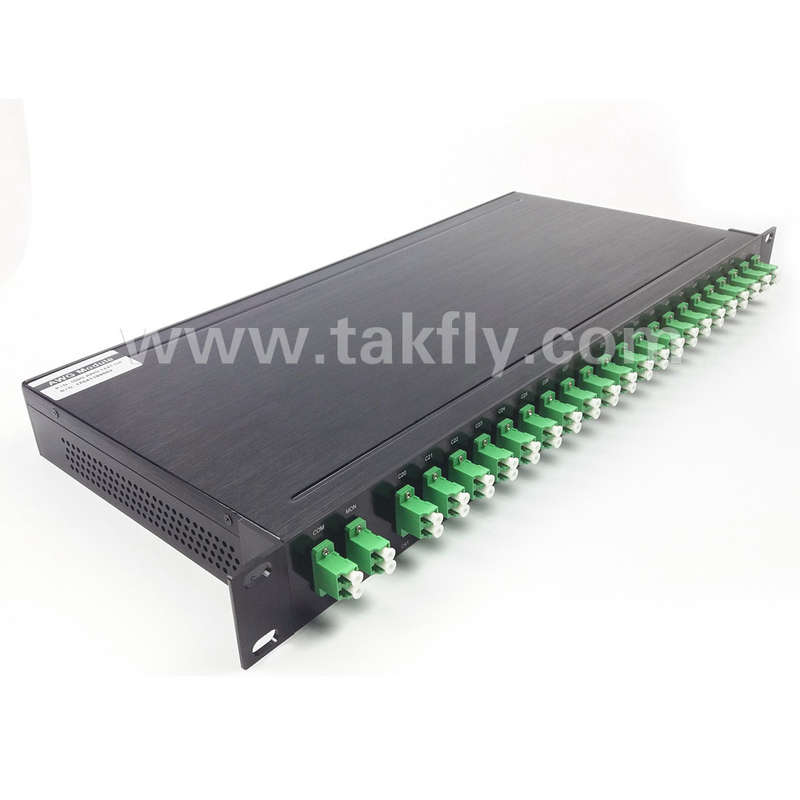

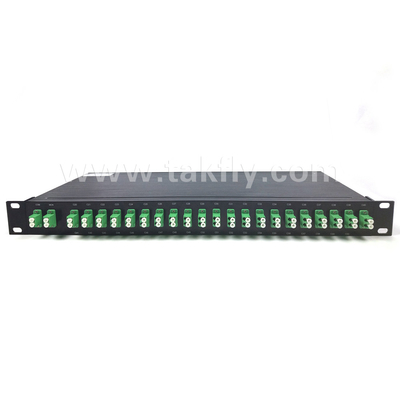

फाइबर ऊंचाई -100-0μm और 0.9mm केबल व्यास के साथ 100GHz AWG 40CH DWDM MUX DEMUX

•ROADM के लिए ब्लॉक

ऑप्टिकल विनिर्देश

टिप्पणी:

1. आउटपुट चैनल की संख्या 8, 16,32, 48 चैनल उपलब्ध हैं;

2. आईएल आईटीयू तरंग दैर्ध्य के आसपास +/- 12.5GHz खिड़की पर सबसे खराब स्थिति का प्रतिनिधित्व करता है;

3पीडीएल को आईटीयू तरंग दैर्ध्य के आसपास +/- 12.5 गीगाहर्ट्ज खिड़की पर औसत ध्रुवीकरण पर मापा गया।

तरंगदैर्ध्य योजना

6	195.500	1533.465	195.525	1533.269	195.550	1533.073	195.575	1532.877
7	195.400	1534.250	195.425	1534.054	195.450	1533.858	195.475	1533.661
8	195.300	1535.063	195.325	1534.839	195.350	1534.643	195.375	1534.446
9	195.200	1535.822	195.225	1535.625	195.250	1535.429	195.275	1535.232
10	195.100	1536.609	195.125	1536.412	195.150	1536.216	195.175	1536.019
11	195.000	1537.397	195.025	1537.200	195.050	1537.003	195.075	1536.806
12	194.900	1538.186	194.925	1537.989	194.950	1537.792	194.975	1537.594
13	194.800	1538.976	194.825	1538.778	194.850	1538.581	194.875	1538.383
14	194.700	1539.766	194.725	1539.568	194.750	1539.371	194.775	1539.173
15	194.600	1540.557	194.625	1540.359	194.650	1540.162	194.675	1539.964
16	194.500	1541.349	194.525	1541.151	194.550	1540.953	194.575	1540.755
17	194.400	1542.142	194.425	1541.944	194.450	1541.746	194.475	1541.548
18	194.300	1542.936	194.325	1542.737	194.350	1542.539	194.375	1542.341
19	194.200	1543.730	194.225	1543.532	194.250	1543.333	194.275	1543.135
20	194.100	1544.526	194.125	1544.327	194.150	1544.128	194.175	1543.929
21	194.000	1545.322	194.025	1545.123	194.050	1544.924	194.075	1544.725
22	193.900	1546.119	193.925	1545.920	193.950	1545.720	193.975	1545.521
23	193.800	1546.917	193.825	1546.717	193.850	1546.518	193.875	1546.318
24	193.700	1547.715	193.725	1547.516	193.750	1547.316	193.775	1547.116
25	193.600	1548.515	193.625	1548.315	193.650	1548.115	193.675	1547.915
26	193.500	1549.315	193.525	1549.115	193.550	1548.915	193.575	1548.715
27	193.400	1550.116	193.425	1549.916	193.450	1549.715	193.475	1549.515
28	193.300	1550.918	193.325	1550.717	193.350	1550.517	193.375	1550.317
29	193.200	1551.721	193.225	1551.520	193.250	1551.319	193.275	1551.119
30	193.100	1552.524	193.125	1552.323	193.150	1552.122	193.175	1551.922
31	193.000	1553.329	193.025	1553.128	193.050	1552.926	193.075	1552.725
32	192.900	1557.134	192.925	1553.933	192.950	1553.731	192.975	1553.530
33	192.800	1554.940	192.825	1554.739	192.850	1554.537	192.875	1554.335
34	192.700	1555.747	192.725	1555.545	192.750	1555.343	192.775	1555.142
35	192.600	1556.555	192.625	1556.353	192.650	1556.151	192.675	1555.949
36	192.500	1557.363	192.525	1557.161	192.550	1556.959	192.575	1556.757
37	192.400	1558.173	192.425	1557.970	192.450	1557.768	192.475	1557.566
38	192.300	1558.983	192.325	1558.780	192.350	1558.578	192.375	1558.375
39	192.200	1559.794	192.225	1559.591	192.250	1559.389	192.275	1559.186
40	192.100	1560.606	192.125	1560.403	192.150	1560.200	192.175	1559.997

पूर्ण अधिकतम रेटिंग

नोटः जब तक अन्यथा निर्दिष्ट न हो

मैकेनिकल स्कीमा और आयाम

फाइबर कनेक्टर विनिर्देश

टिप्पणी:
फाइबर की लंबाई और कनेक्टर का प्रकार ग्राहक के अनुरोध पर बदलने के लिए उपलब्ध है।

आदेश भाग कोड अनुक्रम

AAWG-F40-100-C21-05-1050-LU

TAKFLY क्यों चुनें--- निम्नलिखित फायदे:
पेशेवर निर्माता:

1. फाइबर ऑप्टिक उत्पादों में 20 से अधिक वर्षों का विनिर्माण अनुभव-एक स्टॉप खरीद।
2. 3 वर्ष के अनुभव के साथ 450 से अधिक असेंबली श्रमिक;
3. 26 से अधिक अनुसंधान एवं विकास इंजीनियर;
4. 16 सेट जर्मनी से आयातित इंजेक्शन मशीन और 10 से अधिक केबल उत्पादन लाइनें;
5. परीक्षण मशीनों के 30 से अधिक सेटः ओटीडीआर, 3 डी, वीएफएल, आईएल एंड आरएल परीक्षण उपकरण; तनाव शक्ति परीक्षक, क्रश प्रतिरोध परीक्षक, पावर मीटर परीक्षक, प्रकाश परीक्षक, आदि।
6. OEM ब्रांड स्वीकार्य है।
7. प्रदर्शनी: ओएफसी, ईसीओसी, कम्युनिकेशन एशिया, नेटकॉम, अफ्रीकाकॉम, एसवीआईएजेड आईसीटी, कम्युनिकेशन इंडोनेशिया, ग्लोबल सोयर इलेक्ट्रॉनिक प्रदर्शनी, आदि।
8. बिक्री के बाद सेवाएं: 24 घंटे उपलब्ध।

गुणवत्ता नियंत्रण:

1. उत्पादन से पहले कच्चे माल के आगमन की निरीक्षण की स्थलगत जांच;
2. प्रत्येक प्रक्रिया पूरी होने के बाद पूरी तरह से जाँच करें;
3. उत्पादन के आधे हिस्से की पूरी तरह से जाँच करें;
4. पैकिंग से पहले तैयार उत्पादों की पूरी तरह जांच करें।
5. शिपमेंट से पहले स्पॉट चेक;

डिलीवरीः

1. नमूनेः 1-3 कार्य दिवस।
2. बड़े पैमाने पर उत्पादन आदेशः 3-7 कार्य दिवस।
3. पैकेजिंगः आपके अनुरोध के अनुसार प्लास्टिक बैग, कार्टन और पैलेट उपलब्ध हैं।

मूल्यःयदि आपका QTY बड़ा है, तो कीमत पर बातचीत की जा सकती है।

मैं इस क्षेत्र में कई वर्षों से काम कर रहा हूं, मुझे विश्वास है, मैं आपको बहुत अच्छी सेवा और पेशेवर उत्तर दे सकता हूं!

यदि आप हमारे उत्पादों में रुचि रखते हैं या किसी भी संदेह है, क्यों नहीं मुझे एक बार में जांच भेज
