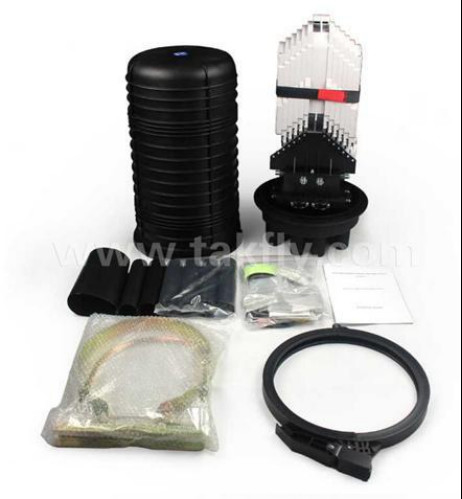

288 कोर हीट सिकुड़ने योग्य सील गुंबद प्रकार फाइबर ऑप्टिक स्प्लिट क्लोजर FOSC के साथ 1000 बार डालें और बाहर खींचें जीवन
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | शेन्ज़ेन, चीन |
| ब्रांड नाम: | Takfly/OEM |
| प्रमाणन: | CE, ISO, RoHS, GS |
| मॉडल संख्या: | टीके-023 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1pcs |
|---|---|
| मूल्य: | Can be negotiated |
| प्रसव के समय: | 3-7कार्य दिवस |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन, पेपैल |
| आपूर्ति की क्षमता: | 50000 पीसीएस / महीना |
|
विस्तार जानकारी |
|||
| कार्य तापमान: | -40 ⁰C ~+85 ⁰C | सापेक्ष आर्द्रता: | ≤ 85% (+30 ⁰C) |
|---|---|---|---|
| वायुमण्डलीय दबाव: | 70 केपीए ~ 106 केपीए | नुकसान डालें: | ≤ 0.2 डीबी |
| यूपीसी रिटर्न लॉस: | ≥ 50 डीबी | एपीसी रिटर्न लॉस: | ≥ 60dB |
| जीवन डालें और बाहर निकालें: | > 1000 बार | ||
| प्रमुखता देना: | 288 कोर फाइबर ऑप्टिक स्प्लिस क्लोजर,फाइबर ऑप्टिक स्प्लिट क्लोजर FOSC,गुंबद प्रकार के फाइबर ऑप्टिक स्प्लिट क्लोजर |
||
उत्पाद विवरण
1. आवेदन का दायरा
यह इंस्टालेशन मैनुअल उचित इंस्टालेशन के मार्गदर्शन के रूप में फाइबर ऑप्टिक स्प्लिस क्लोजर (इसके बाद इसे FOSC के रूप में संक्षिप्त किया गया है) के लिए उपयुक्त है।
आवेदन का दायरा है: हवाई, भूमिगत, दीवार-माउंटिंग, डक्ट-माउंटिंग और हैंडहोल-माउंटिंग। परिवेश का तापमान -40℃ से +65℃ तक होता है।
2. बुनियादी संरचना और विन्यास
2.1 आयाम और क्षमता
| बाहरी आयाम (ऊंचाई x व्यास) | 515मिमी×310मिमी |
| वजन (बाहरी बॉक्स को छोड़कर) | 3000 ग्राम- 4600 ग्राम |
| इनलेट/आउट पोर्ट की संख्या | सामान्य तौर पर 7 टुकड़े |
| फाइबर केबल का व्यास | Φ5मिमी～Φ38मिमी |
| FOSC की क्षमता | बंची: 24-288(कोर), रिबन: 864(कोर) तक |
2.2 मुख्य घटक
| नहीं। | घटकों का नाम | मात्रा | प्रयोग | टिप्पणी | |
| 1 | FOSC कवर | 1 टुकड़ा | संपूर्ण रूप से फाइबर केबल स्प्लिसेस की सुरक्षा करना | ऊँचाई x व्यास 360 मिमी x 177 मिमी | |
| 2 | फाइबर ऑप्टिक स्प्लिस ट्रे (FOST) |
अधिकतम. 12 ट्रे (गुच्छेदार) अधिकतम. 12 ट्रे (रिबन) |
गर्मी सिकुड़ने योग्य सुरक्षात्मक आस्तीन को ठीक करना और फाइबर को पकड़ना |
इसके लिए उपयुक्त: गुच्छी: 12,24 (कोर) रिबन: 6 (टुकड़े) |
|
| 3 | फाइबर होल्डिंग ट्रे | 1 टुकड़ा | सुरक्षात्मक कोट के साथ रेशों को पकड़ना | ||
| 4 | आधार | 1 सेट | आंतरिक और बाहरी संरचना को ठीक करना | ||
| 5 | प्लास्टिक घेरा | 1 सेट | FOSC कवर और बेस के बीच फिक्सिंग | ||
| 6 | सील फिटिंग | 1 टुकड़ा | FOSC कवर और बेस के बीच सीलिंग | ||
| 7 | दबाव परीक्षण वाल्व |
1 सेट | हवा इंजेक्ट करने के बाद, इसका उपयोग दबाव परीक्षण और सीलिंग परीक्षण के लिए किया जाता है | आवश्यकता के अनुसार विन्यास | |
| 8 |
अर्थिंग डेरिवइन डिवाइस |
1 सेट |
अर्थिंग कनेक्शन के लिए एफओएससी में फाइबर केबल का मेटा भाग प्राप्त करना |
आवश्यकता के अनुसार विन्यास |
|
2.3 मुख्य सहायक उपकरण और विशेष उपकरण
| नहीं। | का नामसामान | मात्रा | प्रयोग | टिप्पणी | |
| 1 |
गर्मी सिकुड़ने योग्य सुरक्षात्मक आस्तीन |
फाइबर केबल स्प्लिसेस की सुरक्षा करना | कॉन्फ़िगरेशन के अनुसार क्षमता |
||
| 2 |
नायलॉन टाई |
|
सुरक्षात्मक के साथ फाइबर को ठीक करनापरत |
कॉन्फ़िगरेशन के अनुसार क्षमता |
|
| 3 |
हीट सिकुड़ने योग्य फिक्सिंग आस्तीन (एकल) |
फिक्सिंगऔर सीलिंग सिंगल |
आवश्यकता के अनुसार विन्यास | ||
| 4 | हीट सिकुड़ने योग्य फिक्सिंग आस्तीन (द्रव्यमान) | फिक्सिंग और सीलिंगद्रव्यमानफाइबर की केबल | आवश्यकता के अनुसार विन्यास | ||
| 5 |
शाखाबद्ध क्लिप |
ब्रांचिंग फाइबर केबल |
आवश्यकता के अनुसार विन्यास | ||
| 6 |
अर्थिंग तार |
1 टुकड़ा |
अर्थिंग उपकरणों के बीच से गुजरना |
||
| 7 |
desiccant |
1 टुकड़ा |
शुष्क हवा के लिए सील करने से पहले FOSC में डालें |
||
| 8 |
लेबलिंग पेपर |
1 टुकड़ा |
रेशों को लेबल करना |
||
| 9 |
विशेष रिंच |
1 टुकड़ा |
प्रबलित कोर के नट को कसना |
||
| 10 |
बफर ट्यूब |
ग्राहकों द्वारा निर्णय लिया गया |
फ़ाइबर से जोड़ा गया और बफर को प्रबंधित करते हुए FOST के साथ ठीक किया गया |
आवश्यकता के अनुसार विन्यास | |
| 11 |
एल्यूमिनियम-फ़ॉइल कागज |
1 टुकड़ा |
FOSC के निचले भाग को सुरक्षित रखें |
||
3. स्थापना के लिए आवश्यक उपकरण
3.1 अनुपूरक सामग्री (ऑपरेटर द्वारा प्रदान की जाएगी)
| सामग्री का नाम | प्रयोग |
| स्कॉच टेप | लेबल लगाना, अस्थायी रूप से ठीक करना |
| एथिल अल्कोहोल | सफाई |
| धुंध | सफाई |
3.2 विशेष उपकरण (ऑपरेटर द्वारा उपलब्ध कराए जाने वाले)
| का नामऔजार | प्रयोग |
|
फाइबर कटर |
फ़ाइबर केबल काटना |
|
फाइबर स्ट्रिपर |
फ़ाइबर केबल के सुरक्षात्मक कोट को हटा दें |
|
कॉम्बो उपकरण |
एफओएससी को असेंबल करना |
3.3 सार्वभौमिक उपकरण (ऑपरेटर द्वारा प्रदान किए जाने वाले)
|
औज़ारों का नाम |
उपयोग और विशिष्टता |
|
बैंड टेप |
फाइबर केबल को मापना |
|
पाइप कटर |
फ़ाइबर केबल काटना |
|
विद्युत कटर |
फ़ाइबर केबल का सुरक्षात्मक कोट उतारें |
|
संयोजन सरौता |
प्रबलित कोर को काटना |
|
पेंचकस |
क्रॉसिंग/समानांतर पेचकश |
|
कैंची |
|
|
वाटरप्रूफ कवर |
जलरोधक, धूलरोधी |
|
धातु रिंच |
प्रबलित कोर के नट को कसना |
3.4 स्प्लिसिंग और परीक्षण उपकरण (ऑपरेटर द्वारा प्रदान किए जाने वाले)
| यंत्रों का नाम | उपयोग और विशिष्टता |
| फ्यूजन स्प्लिसिंग मशीन | फाइबर स्प्लिसिंग |
| ओटीडीआर | स्प्लिसिंग परीक्षण |
| अनंतिम स्प्लिसिंग उपकरण | अनंतिम परीक्षण |
| आग बुझाने वाला यंत्र | सीलिंग हीट सिकुड़ने योग्य फिक्सिंग आस्तीन |
सूचना: उपर्युक्त उपकरण और परीक्षण उपकरण ऑपरेटरों द्वारा स्वयं उपलब्ध कराए जाने चाहिए।
4. स्थापना प्रवाह चार्ट
5. FOSC स्थापित करने की प्रक्रिया.
5.1 चरण एक - क्लोजर खोलें
5.1.1 स्थान की सफाई करना और यह निर्धारित करना कि एफओएससी को कहां स्थापित करना है और फिर आवश्यक फाइबर केबल लगाना है।
5.1.2 जांचें कि पैकेज के अंदर मुख्य घटक और सहायक उपकरण अच्छी तरह से तैयार किए गए हैं या नहीं।
5.1.3 क्लोजर खोलें
- हूप फिक्सिंग बोल्ट को उतारें और हूप लॉकिंग सिस्टम को बाहर निकालें, फिर हूप को उतारने के लिए आगे बढ़ें।
- FOSC कवर को ऊपर की ओर खींचें, इंस्टॉलेशन शुरू हो सकता है। 5.1.4 ड्राइंग 1 देखें
महत्वपूर्ण मुद्दे:यदि मौसम की स्थिति पर्याप्त अच्छी नहीं है, तो जलरोधक और धूलरोधक के लिए एक तम्बू अवश्य लगाना चाहिए।
5.2 चरण दो - फ़ाइबर केबल की लंबाई निर्धारित करें जिसे ठीक किया जाना है और अंदर से हटाया जाना है FOSC
5.2.1 यदि सभी फाइबर शाखा स्प्लिसिंग के लिए हैं, तो कृपया स्ट्रिपिंग लंबाई के लिए ड्राइंग 2(ए) देखें।
5.2.2 यदि कुछ फाइबर स्ट्रेट-थ्रू के लिए हैं, जबकि अन्य शाखा स्प्लिसिंग के लिए हैं, तो कृपया स्ट्रिपिंग लंबाई के लिए ड्राइंग 2(बी) देखें।
5.2.3 ड्राइंग 2 देखें।
महत्वपूर्ण मुद्दे:
- जोड़ने के लिए फाइबर केबल की पर्याप्त लंबाई आरक्षित रखें।
- स्ट्रिपिंग की लंबाई भी ग्राहकों द्वारा इंस्टॉलेशन आवश्यकता के अनुसार तय की जा सकती है
5.3 चरण तीन - फाइबर केबल और फाइबर के सुरक्षात्मक कोट को हटा दें
5.3.1 तापमान से फाइबर केबल के सुरक्षात्मक कोट को हटा दें। कटर और स्ट्रिपर के साथ निशान का पता लगाने के लिए, कृपया स्ट्रिपिंग की लंबाई के लिए ड्राइंग 2 देखें। स्थापना की आवश्यकता के अनुसार स्ट्रिपिंग की लंबाई भी तय की जा सकती है
5.3.2 ड्राइंग 3 देखें।
महत्वपूर्ण मुद्दे: यदि फाइबर केबल के सभी सुरक्षात्मक कोट को एक बार में खींचना मुश्किल है, तो फाइबर को टूटने से बचाने के लिए इसे खंड दर खंड हटा दें।
5.4 चरण चार - फ़ाइबर कोर को अलग करें और फ़ाइबर केबल को ठीक करने से पहले काम तैयार करें।
5.4.1 सुरक्षा के लिए फाइबर कोर के सुरक्षात्मक कोट पर इन्सुलेशन टेप की 2 परतें लपेटें। इस बीच, फाइबर कोर को अलग करने और उन्हें साफ करने के लिए भराई को हटा दें। लगभग 100 मिमी व्यास की एक अंगूठी बनाएं और इसे चिपकने वाली टेप द्वारा अस्थायी रूप से फाइबर पर लगाएं।
5.4.2 स्ट्रिप्ड फाइबर केबल के आधार पर, निम्नलिखित दो मामले उपलब्ध हैं।
- सभी रेशों को पूरी तरह से जोड़ने के बाद शाखाबद्ध किया जाना है।
- कुछ रेशे घुमावदार होने के बाद सीधे गुजरने के लिए होते हैं, जबकि अन्य शाखा जोड़ने के लिए होते हैं।
5.4.3 एफओएससी को 3 एकल प्रवेश/निकास ट्यूब प्रदान की जाती है जो अधिकतम एकल फाइबर केबल के लिए उपयुक्त है। व्यास 16 मिमी और 1 द्रव्यमान प्रवेश/निकास ट्यूब जो अधिकतम फाइबर केबल के 1 टुकड़े के लिए उपयुक्त है। व्यास ф 25 मिमी या अधिकतम फाइबर केबल के 2 टुकड़े। व्यास ф 21 मिमी या छोटे व्यास वाले फाइबर केबल के बहु-टुकड़े।
5.4.4 यदि कुछ फाइबर स्ट्रेट-थ्रू के लिए हैं तो बड़े पैमाने पर प्रवेश/निकास ट्यूब की आवश्यकता होती है
5.4.5 आवश्यक फाइबर केबल की संख्या और व्यास के अनुसार संबंधित प्रवेश/निकास ट्यूब कवर को स्क्रूड्राइवर के साथ अंदर से बाहर तक थोड़ा खटखटाया जा सकता है।
5.4.6 70 मिमी लंबाई में प्रबलित कोर आरक्षित करें और अनावश्यक को काट दें।
5.4.7 ड्राइंग 4 और ड्राइंग 5 देखें।
महत्वपूर्ण मुद्दे:स्प्लिसिंग और सीलिंग को आसान बनाने के लिए प्रवेश/निकास ट्यूबों का सटीक चयन किया जाना चाहिए।
5.5 प्रबलित कोर और पाइरोकॉन्डेंस को ठीक करें, फ़ाइबर केबल को ठीक करें और सील करें।
5.5.1 फाइबर केबल को संबंधित हीट सिकुड़ने योग्य फिक्सिंग ट्यूब में डालें, फिर उन्हें FOSC के नीचे प्रवेश/निकास ट्यूब में डालें।
5.5.2 एक विशेष रिंच (प्लास्टिक वाला) के साथ प्रबलित कोर के फिक्सिंग नट को डिमाउंट करें, जिसे बाद में फिक्सिंग स्लॉट में डाला जाए और कस दिया जाए। फिर इसे एक धातु रिंच से फिर से कस लें (धातु रिंच ऑपरेटर द्वारा प्रदान किया जाना है)।
5.5.3 हिच हीट सिकुड़ने योग्य फिक्सिंग स्लीव को फाइबर केबल से उसकी जड़ तक हाथ से जोड़ें।
5.5.4 ब्रांचिंग क्लिप स्थापित करने के लिए कृपया ड्राइंग 5 देखें।
5.5.5 फायर स्प्रेयर के साथ हीट हीट सिकुड़ने योग्य फिक्सिंग स्लीव को पूरी सीलिंग तक पहुंचने के लिए प्रवेश/निकास ट्यूब और फाइबर केबल को गले लगाने के लिए।
5.5.6 ड्राइंग 5 देखें
महत्वपूर्ण मुद्दे:
- प्रबलित कोर के फिक्सिंग नट को कड़ा किया जाना चाहिए।
- गर्म करते समय, हीट सिकुड़ने योग्य फिक्सिंग ट्यूब समान रूप से सिकुड़नी चाहिए, और ट्यूब के अंदर कोई बुलबुले, छिद्र और अन्य दोष नहीं होने चाहिए।
5.6 चरण छह - रेशों को विभाजित करें
5.6.1 फ़ाइबर को विभाजित करने के लिए फ़्यूज़न स्प्लिसिंग मशीन के उपयोगकर्ता मैनुअल का पालन करें।
महत्वपूर्ण मुद्दे: फाइबर के मोड़ और झुकाव पर ध्यान दें
5.7 चरण सात - हीट सिकुड़ने योग्य सुरक्षात्मक आस्तीन और हाउस फाइबर स्थापित करें।
5.7.1 फाइबर को जोड़ने का काम पूरा होने पर, पहली फाइबर रिंग को FOST के सबसे दूर की तरफ रखा जाना चाहिए, शेष फाइबर ऑप्टिक को घुमाया जाना चाहिए, जिससे एक रिंग बने जिसका व्यास कम से कम 80 मिमी हो। फिर इसे हीट सिकुड़ने योग्य सुरक्षात्मक आस्तीन के साथ FOST (फाइबर ऑप्टिक स्प्लिस ट्रे) में डालें। (सबसे पहले स्लॉट में हीट सिकुड़ने योग्य सुरक्षात्मक आस्तीन को ठीक करें, फिर फाइबर रिंग के व्यास को ठीक से बड़ा करें।)
5.7.2 ड्राइंग 6 देखें
महत्वपूर्ण मुद्दे: फाइबर के मोड़ और झुकाव पर ध्यान दें।
5.8 चरण आठ - व्यापक जांच करें
तकनीकी आवश्यकताओं को सुनिश्चित करने के लिए, निम्नलिखित निर्देशों का पालन किया जाना चाहिए:
5.8.1 सुरक्षात्मक कोट वाले फाइबर को FOST के प्रवेश द्वार पर नायलॉन टाई के साथ तय किया गया है।
5.8.2 FOST को ठीक से स्थापित करने के लिए ग्रोमेट को अंदर से बाहर की ओर दबाया जाना चाहिए।
5.8.3 सुरक्षात्मक कोट के साथ स्ट्रेट-थ्रू और आरक्षित फाइबर को फाइबर होल्डिंग ट्रे में लपेटा जाना चाहिए।
5.8.4 जांचें कि प्रबलित कोर के आंतरिक कसने वाले उपकरण और फिक्सिंग नट अच्छी तरह से कसे हुए हैं या नहीं।
5.8.5 जांचें कि सील फिटिंग साफ-सुथरी और सुचारू रूप से लगाई गई है या नहीं।
5.8.6 जांचें कि क्या हीट सिकुड़ने योग्य फिक्सिंग स्लीव विश्वसनीय है और पूरी तरह से सीलिंग है।
5.8.7 ड्राइंग 7 देखें।
महत्वपूर्ण मुद्दे:यदि कोई समस्या हो तो उसका तत्काल समाधान किया जाए।
5.9 चरण नौ - FOSC आवास को इकट्ठा करें और FOSC को ठीक करें
5.9.1 एफओएससी में डेसिकेंट डालें।
5.9.2 FOSC कवर को सीधे आधार पर लगाएं।
5.9.3 एफओएससी कवर और बेस के बीच प्लास्टिक घेरा स्थापित करें, घेरा लॉकिंग सिस्टम को कस लें, जिसे फिर घेरा फिक्सिंग बोल्ट द्वारा तय किया जाना है।
5.9.4 एफओएससी स्थापना
- हवाई अनुप्रयोग: पोल पर धातु का घेरा और ट्रांसॉम ठीक करें। कृपया ड्राइंग 8 देखें
- दीवार पर लगाने का अनुप्रयोग: दीवार पर ब्रैकेट को बोल्ट से ठीक करें। (धातु घेरा आवश्यक नहीं है।)
- भूमिगत अनुप्रयोग: धातु घेरा की आवश्यकता नहीं है।
5.9.5 चित्र 8 देखें
महत्वपूर्ण मुद्दे:
- प्लास्टिक घेरा लगाते समय ध्यान दें।
- ब्रैकेट को फिक्स करने के लिए बोल्ट की विशिष्टता M8 है।
एफक्यूए :
1. प्रश्न: क्या आप निर्माता हैं?
उत्तर: हां, हम 2000 में स्थापित शेन्ज़ेन, चीन में एक निर्माता, एफटीटीएच समाधान और डेटा सेंटर कुल समाधान प्रदाता हैं।
2. प्रश्न: आपका MOQ क्या है?
ए: MOQ 1 पीसी हो सकता है, लेकिन कीमत प्रतिस्पर्धी नहीं है। अधिक मात्रा, कीमत अधिक प्रतिस्पर्धी होगी।
3. प्रश्न: आपकी गुणवत्ता कैसी है?
ए: हमारा उत्पादन आईईसी, यूरोप मानक के अनुसार है। CE, ISO, RoHS, CPR, और ANATEL प्रमाणित।
डिलीवरी से पहले सभी उत्पादों का 100% परीक्षण किया जाता है।
4. प्रश्न: आपका नेतृत्व समय क्या है?
उत्तर: यह मात्रा और उत्पादों पर निर्भर करता है। फाइबर ऑप्टिक पैच कॉर्ड के लिए, लीड टाइम 5000 पीसी के भीतर 3-5 कार्य दिवस हो सकता है। हम नियमित उत्पाद स्टॉक में रखते हैं। इसके अलावा, हम अत्यावश्यक आदेशों से निपट सकते हैं।
5. प्रश्न: आपकी पैकिंग क्या है?
उत्तर: अंतर्राष्ट्रीय निर्यात मानक पैकेज। यदि आपको पैकिंग पर अपना लोगो मुद्रित करने की आवश्यकता है, तो कृपया उद्धरण देने से पहले हमें बताएं।
6. प्रश्न: क्या आप OEM/ODM की पेशकश कर सकते हैं?
उत्तर: हाँ, हम कर सकते हैं। सभी उत्पाद OEM/ODM स्वीकार करते हैं। हम गोपनीयता समझौते पर हस्ताक्षर कर सकते हैं.
7. प्रश्न: क्या मुझे एक नमूना मिल सकता है?
उत्तर: यह इस बात पर निर्भर करता है कि कौन से उत्पाद, 10 यूएसडी से कम में निःशुल्क नमूना प्रदान किया जाता है। डिलीवरी से पहले खरीदार द्वारा माल ढुलाई का भुगतान किया जाएगा।
8. प्रश्न: मैं कैसे ऑर्डर कर सकता हूं?
A:1.हमें उत्पाद के नाम, विशिष्टता और मात्रा के साथ मेल या पूछताछ भेजें। यदि आपको एफओबी, सीआईएफ, सीएफआर मूल्य की आवश्यकता है तो अपना प्राप्त पता प्रदान करें।
2. हम लीड टाइम के साथ अपना कोटेशन पेश करेंगे।
3.कोटेशन की पुष्टि होने के बाद, हम अपने बैंक खाते के साथ एक पीआई भेजेंगे।
4. भुगतान प्राप्त होने के बाद उत्पादन की व्यवस्था की जाएगी।
5. हम इसे वितरित करने से पहले खेप प्राप्तकर्ता की पुष्टि कर लें।
6. डिलीवरी के बाद ट्रैकिंग नंबर प्रदान किया जाएगा।
9.आपकी भुगतान अवधि क्या है?
ए: टी/टी, वेस्टर्न यूनियन, पेपैल, मनीग्राम एक बार में। बड़ी रकम के लिए, 50% अग्रिम जमा, 50% शेष राशि डिलीवरी से पहले भुगतान किया जा सकता है।
समान गुणवत्ता मानक के साथ, यदि आप बाजार से बेहतर कीमत प्राप्त कर सकते हैं, तो TAKFLY भी आपको समान कीमत का समर्थन कर सकता है।
ऑप्टिकल फाइबर उद्योग में 3 साल का कार्य अनुभव, आपका पेशेवर उत्पाद सहायक बनना सम्मान की बात है।^^
|
