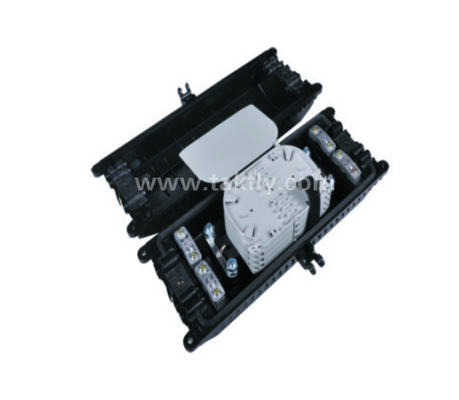

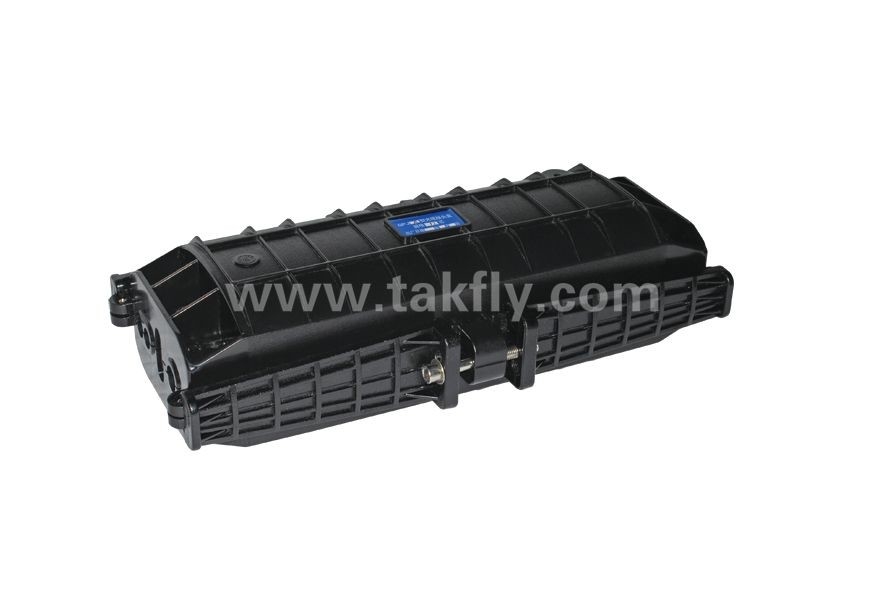

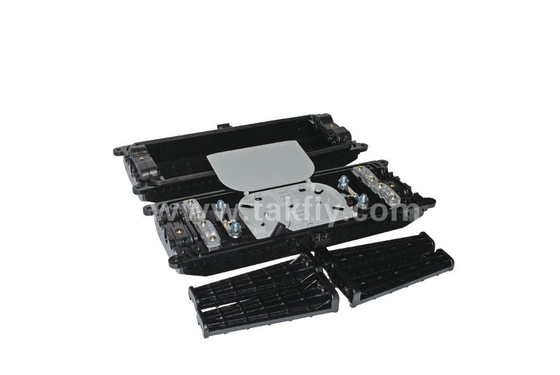

288 कोर गुंबद गर्मी सिकुड़ने योग्य सील फाइबर ऑप्टिक स्प्लिस क्लोजर एफओएससी इष्टतम प्रदर्शन और दक्षता के लिए डिज़ाइन किया गया
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | शेन्ज़ेन, चीन |
| ब्रांड नाम: | Takfly/OEM |
| प्रमाणन: | CE, ISO, RoHS, GS |
| मॉडल संख्या: | टीके-एससी-ए11 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1pcs |
|---|---|
| मूल्य: | Can be negotiated |
| प्रसव के समय: | 3-7कार्य दिवस |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन, पेपैल |
| आपूर्ति की क्षमता: | 50000 पीसीएस / महीना |
|
विस्तार जानकारी |
|||
| कार्य तापमान: | -40 ⁰C ~+85 ⁰C | सापेक्ष आर्द्रता: | ≤ 85% (+30 ⁰C) |
|---|---|---|---|
| वायुमण्डलीय दबाव: | 70 केपीए ~ 106 केपीए | नुकसान डालें: | ≤ 0.2 डीबी |
| यूपीसी रिटर्न लॉस: | ≥ 50 डीबी | एपीसी रिटर्न लॉस: | ≥ 60dB |
| जीवन डालें और बाहर निकालें: | > 1000 बार | ||
| प्रमुखता देना: | डोम फाइबर ऑप्टिक स्प्लिस बंद,एफओएससी फाइबर ऑप्टिक स्प्लिट क्लोजर,288 कोर फाइबर ऑप्टिक स्प्लिस क्लोजर |
||
उत्पाद विवरण
1. आवेदन का दायरा
यह इंस्टालेशन मैनुअल उचित इंस्टालेशन के मार्गदर्शन के रूप में फाइबर ऑप्टिक स्प्लिस क्लोजर (इसके बाद इसे FOSC के रूप में संक्षिप्त किया गया है) के लिए उपयुक्त है।
आवेदन का दायरा है: हवाई, भूमिगत, दीवार पर लगाना, डक्ट और हैंडहोल में दीवार पर लगाना। परिवेश का तापमान -40 से +65℃ तक होता है।
2. बुनियादी संरचना और विन्यास
2.1 आयाम और क्षमता
| बाहरी आयाम (LxWxH) |
410x200x120(मिमी) |
| वजन (बाहरी बॉक्स को छोड़कर) |
1900 ग्राम-2100 ग्राम |
| इनलेट/आउटलेट पोर्ट की संख्या |
6 बंदरगाह |
| फाइबर केबल का व्यास |
Φ8—Φ16(मिमी) |
| FOSC की क्षमता | गुच्छी: 6-96(कोर), रिबन: अधिकतम। 144 (करोड़) |
2.2 मुख्य घटक
| नहीं। | घटकों का नाम | मात्रा | प्रयोग | टिप्पणी | |
| 1 |
आवास |
1 सेट | संपूर्ण रूप से फाइबर केबल स्प्लिसेस की सुरक्षा करना |
आंतरिक व्यास: 285x110 (मिमी) |
|
| 2 |
प्लेट डालें |
2 जोड़ी |
आवास ठीक करना |
175x56x30(मिमी) |
|
| 3 | फाइबर ऑप्टिक स्प्लिस ट्रे (FOST) |
अधिकतम. 4 ट्रे (गुच्छेदार) अधिकतम. 4 ट्रे (रिबन) |
गर्मी सिकुड़ने योग्य सुरक्षात्मक आस्तीन को ठीक करना और फाइबर को पकड़ना |
इसके लिए उपयुक्त: गुच्छी: 6,8,12,16,24(कोर) रिबन: 3 (टुकड़े) |
|
| 4 |
नींव |
1 सेट |
फ़ाइबर केबल, प्रबलित कोर और FOST को ठीक करना |
||
| 5 | सील फिटिंग | 1 सेट | FOSC कवर और FOSC बॉटम के बीच सीलिंग | ||
| 6 |
पोर्ट प्लग |
6 टुकड़ा |
खाली बंदरगाहों को सील करना |
||
| 7 |
अर्थिंग डेरिवइन डिवाइस |
1 सेट |
अर्थिंग कनेक्शन के लिए एफओएससी में फाइबर केबल के धातु भागों को प्राप्त करना |
आवश्यकता के अनुसार विन्यास |
|
2.3 मुख्य सहायक उपकरण और विशेष उपकरण
| नहीं। | का नामसामान | मात्रा | प्रयोग | टिप्पणी | |
| 1 |
गर्मी सिकुड़ने योग्य सुरक्षात्मक आस्तीन |
फाइबर केबल स्प्लिसेस की सुरक्षा करना | कॉन्फ़िगरेशन के अनुसार क्षमता |
||
| 2 |
नायलॉन टाई |
|
सुरक्षात्मक के साथ फाइबर को ठीक करनापरत |
कॉन्फ़िगरेशन के अनुसार क्षमता |
|
| 3 |
इन्सुलेशन टेप |
1 रोल |
|||
| 4 |
सील टेप |
1 रोल |
फिक्सिंगऔर सीलिंग सिंगल |
विशिष्टता के अनुसार विन्यास | |
| 5 |
लटकता हुआ हुक |
1 सेट | फिक्सिंग और सीलिंगद्रव्यमानफाइबर की केबल | ||
| 6 |
अर्थिंग तार |
1 टुकड़ा |
ब्रांचिंग फाइबर केबल |
वास्तविक आवश्यकता के अनुसार डालना |
|
| 7 |
अपघर्षक कपड़ा |
1 टुकड़ा |
अर्थिंग उपकरणों के बीच से गुजरना |
||
| 8 |
लेबलिंग पेपर |
1 टुकड़ा |
शुष्क हवा के लिए सील करने से पहले FOSC में डालें |
||
| 9 |
विशेष रिंच |
3 टुकड़ा |
रेशों को लेबल करना |
||
| 10 |
मापने का कागज |
1 टुकड़ा |
प्रबलित कोर के नट को कसना |
संबंधित माप कागज से परिमाप मापना |
|
| 11 |
बफर ट्यूब |
ग्राहकों द्वारा निर्णय लिया जाना है |
फ़ाइबर से जोड़ा गया और बफर को प्रबंधित करते हुए FOST के साथ ठीक किया गया |
आवश्यकता के अनुसार विन्यास | |
| 12 |
desiccant |
1 बैग |
शुष्क हवा के लिए सील करने से पहले FOSC में डालें। |
||
3. स्थापना के लिए आवश्यक उपकरण
3.1 अनुपूरक सामग्री (ऑपरेटर द्वारा प्रदान की जाएगी)
| सामग्री का नाम | प्रयोग |
| स्कॉच टेप | लेबल लगाना, अस्थायी रूप से ठीक करना |
| एथिल अल्कोहोल | सफाई |
| धुंध | सफाई |
3.2 विशेष उपकरण (ऑपरेटर द्वारा उपलब्ध कराए जाने वाले)
| का नामऔजार | प्रयोग |
|
फाइबर कटर |
रेशों को काटना |
|
फाइबर स्ट्रिपर |
फ़ाइबर केबल के सुरक्षात्मक कोट को हटा दें |
|
कॉम्बो उपकरण |
एफओएससी को असेंबल करना |
3.3 सार्वभौमिक उपकरण (ऑपरेटर द्वारा प्रदान किए जाने वाले)
|
औज़ारों का नाम |
उपयोग और विशिष्टता |
|
बैंड टेप |
फाइबर केबल को मापना |
|
पाइप कटर |
फ़ाइबर केबल काटना |
|
विद्युत कटर |
फ़ाइबर केबल का सुरक्षात्मक कोट उतारें |
|
संयोजन सरौता |
प्रबलित कोर को काटना |
|
पेंचकस |
क्रॉसिंग/समानांतर पेचकश |
|
कैंची |
|
|
वाटरप्रूफ कवर |
जलरोधक, धूलरोधी |
|
धातु रिंच |
प्रबलित कोर के नट को कसना |
3.4 स्प्लिसिंग और परीक्षण उपकरण (ऑपरेटर द्वारा प्रदान किए जाने वाले)
| यंत्रों का नाम | उपयोग और विशिष्टता |
| फ्यूजन स्प्लिसिंग मशीन | फाइबर स्प्लिसिंग |
| ओटीडीआर | स्प्लिसिंग परीक्षण |
| अनंतिम स्प्लिसिंग उपकरण | अनंतिम परीक्षण |
सूचना: उपर्युक्त उपकरण और परीक्षण उपकरण ऑपरेटरों द्वारा स्वयं उपलब्ध कराए जाने चाहिए।
4. स्थापना प्रवाह चार्ट
5. FOSC स्थापित करने की प्रक्रिया.
5.1 चरण एक - क्लोजर खोलें
5.1.1 स्थान की सफाई करना और यह निर्धारित करना कि एफओएससी को कहां स्थापित करना है और फिर आवश्यक फाइबर केबल लगाना है।
5.1.2 जांचें कि पैकेज के अंदर मुख्य घटक और सहायक उपकरण अच्छी तरह से तैयार किए गए हैं या नहीं।
5.1.3 क्लोजर खोलें
- एक विशेष रिंच के साथ इन्सर्ट प्लेट के फिक्सिंग बोल्ट को हटा दें। फिक्सिंग बोल्ट को इन्सर्ट प्लेट के फिक्सिंग होल के बगल में स्क्रू थ्रेड वाले छेद में डालें और इन्सर्ट प्लेट्स को रिंच से बाहर धकेलें।
- आवास पर सभी लोकेटिंग बोल्ट को हटाने के लिए विशेष रिंच का उपयोग करें और साथ ही चारों कोनों पर बोल्ट (इंस्टॉलेशन आवश्यकता के अनुसार हैंगिंग हुक स्थापित करना भी संभव है) को ठीक करें, फिर क्लोजर को खोलने में सफल हों।
5.1.4 ड्राइंग 1 देखें
महत्वपूर्ण मुद्दे:यदि मौसम की स्थिति पर्याप्त अच्छी नहीं है, तो जलरोधक और धूलरोधक के लिए एक तम्बू अवश्य लगाना चाहिए।
5.2 चरण दो - फ़ाइबर केबल की लंबाई निर्धारित करें जिसे ठीक किया जाना है और अंदर से हटाया जाना है FOSC
5.2.1
- 60 मिमी लंबाई में फाइबर केबल: सील फिटिंग से फाइबर केबल प्रेसबोर्ड तक की दूरी
- 1950 मिमी लंबाई में फाइबर केबल: इसका उपयोग अलग करने के बाद घुमाने और जोड़ने के लिए किया जाता है।
- 350 मिमी लंबाई में सुरक्षात्मक कोट के साथ फाइबर: फाइबर केबल के फिक्सिंग बिंदु से FOST (फाइबर ऑप्टिक स्प्लिस ट्रे) के फिक्सिंग बिंदु तक की दूरी।
- 1600 मिमी लंबाई में फाइबर: सुरक्षात्मक परत को हटाने के बाद, इसे अन्य फाइबर के साथ जोड़ने के बाद एफओएसटी के अंदर लपेटा जाना चाहिए
5.2.2 ड्राइंग 2 देखें
महत्वपूर्ण मुद्दे:
- जोड़ने के लिए फाइबर केबल की पर्याप्त लंबाई आरक्षित रखें।
- स्ट्रिपिंग की लंबाई भी ग्राहक द्वारा इंस्टॉलेशन आवश्यकता के अनुसार तय की जा सकती है।
5.3 चरण तीन - फाइबर केबल और फाइबर के सुरक्षात्मक कोट को हटा दें
5.3.1 तापमान से फाइबर केबल के सुरक्षात्मक कोट को हटा दें। कटर और स्ट्रिपर के साथ निशान का पता लगाने के लिए, कृपया स्ट्रिपिंग की लंबाई के लिए ड्राइंग 2 देखें। स्थापना की आवश्यकता के अनुसार स्ट्रिपिंग की लंबाई भी तय की जा सकती है
5.3.2 ड्राइंग 3 देखें।
महत्वपूर्ण मुद्दे: यदि फाइबर केबल के सभी सुरक्षात्मक कोट को एक बार में खींचना मुश्किल है, तो फाइबर को टूटने से बचाने के लिए इसे खंड दर खंड हटा दें।
5.4 चरण चार - फ़ाइबर कोर को अलग करें और फ़ाइबर केबल को ठीक करने से पहले काम तैयार करें।
5.4.1 फाइबर कोर के सुरक्षात्मक कोट पर इन्सुलेशन टेप की 2 परतें लपेटें। इस बीच, फाइबर कोर को अलग करने और उन्हें साफ करने के लिए भराई को हटा दें। लगभग 100 मिमी व्यास की एक अंगूठी बनाएं और इसे चिपकने वाली टेप द्वारा अस्थायी रूप से फाइबर पर लगाएं।
5.4.2 यह एफओएससी 6 इनलेट/आउटलेट पोर्ट के साथ प्रदान किया गया है। इनलेट/आउटलेट पोर्ट वास्तव में स्थापित किए जाने वाले फाइबर केबलों की संख्या और व्यास के अनुसार तय किए जा सकते हैं, फिर संबंधित संख्या में पोर्ट प्लग निकाले जाने चाहिए।
5.4.3 यह एफओएससी क्रमशः फाइबर केबल के निम्नलिखित व्यास के लिए उपयुक्त है:
पोर्ट ए: अधिकतम फाइबर केबल के लिए उपयुक्त। व्यास ф16मिमी
पोर्ट बी: अधिकतम फाइबर केबल के लिए उपयुक्त। व्यास 13मिमी
5.4.4 वास्तव में स्थापित फाइबर केबल के अनुसार संबंधित इनलेट/आउटलेट पोर्ट का चयन किया जाना है। जब फाइबर केबल का व्यास इनलेट/आउटलेट पोर्ट से छोटा होता है, तो सील टेप का उपयोग फाइबर केबल के व्यास को बड़ा करने के लिए किया जाना चाहिए, जिसकी परिधि को संबंधित मापने वाले कागज (छेद ए के साथ चिह्नित) द्वारा मापा जा सकता है। छेद B).
5.4.5 आवश्यक फाइबर केबल की संख्या और व्यास के अनुसार संबंधित प्रवेश/निकास ट्यूब कवर को स्क्रूड्राइवर के साथ अंदर से बाहर तक थोड़ा खटखटाया जा सकता है।
5.4.6 35 मिमी लंबाई में प्रबलित कोर आरक्षित करें और अनावश्यक को काट दें।
5.4.7 ड्राइंग 4 देखें।
महत्वपूर्ण मुद्दे:
- फाइबर केबल के व्यास को बढ़ाने के लिए सील टेप का उपयोग करने से पहले, इसे खरोंच दिया जाना चाहिए और अपघर्षक कपड़े और एथिल अल्कोहल से साफ किया जाना चाहिए।
- एक विशेष कटिंग प्लायर से प्रबलित कोर को काटें।
5.5
चरण पांच - प्रबलित कोर और फाइबर केबल को ठीक करें
5.5.1 उपरोक्त चरणों को पूरा करने के बाद, पोर्ट प्लग, प्रेसबोर्ड और प्रबलित कोर के फिक्सिंग नट को हटा दें। यह जांचना सुनिश्चित करें कि निकाली गई फाइबर केबल फिक्सिंग पोर्ट के साथ फिट बैठती है या नहीं। यदि नहीं तो समय रहते समायोजन कर लेना चाहिए। अन्यथा यह स्थापना गुणवत्ता को प्रभावित करेगा.
5.5.2 फाइबर केबल प्रेसबोर्ड को कस लें। यदि फाइबर केबल का व्यास छोटा है तो उसे इंसुलेशन टेप से बड़ा करें।
5.5.3 प्रबलित कोर के नट को विशेष रिंच (प्लास्टिक) से कसें और फिर इसे धातु रिंच से फिर से कस लें (धातु रिंच ऑपरेटर द्वारा प्रदान किया जाना चाहिए)।
5.5.4 ड्राइंग 5 देखें
चरण छह - रेशों को विभाजित करें
5.6.1 फ़ाइबर को विभाजित करने के लिए फ़्यूज़न स्प्लिसिंग मशीन के उपयोगकर्ता मैनुअल का पालन करें।
महत्वपूर्ण मुद्दे: फाइबर के मोड़ और झुकाव पर ध्यान दें।
5.7 चरण सात - हीट सिकुड़ने योग्य सुरक्षात्मक आस्तीन और हाउस फाइबर स्थापित करें
5.7.1 फाइबर को जोड़ने का काम पूरा होने पर, पहली फाइबर रिंग को FOST के सबसे दूर की तरफ रखा जाना चाहिए, शेष फाइबर को घुमाया जाना चाहिए, जिससे एक रिंग बने जिसका व्यास कम से कम 80 मिमी हो। फिर इसे हीट सिकुड़ने योग्य सुरक्षात्मक आस्तीन के साथ FOST (फाइबर ऑप्टिक स्प्लिस ट्रे) में डालें। (सबसे पहले हीट सिकुड़ने योग्य सुरक्षात्मक आस्तीन को स्लॉट में ठीक करें, फिर फाइबर रिंग के व्यास को ठीक से बड़ा करें।)
5.7.2 ड्राइंग 6 देखें
महत्वपूर्ण मुद्दे: फाइबर के मोड़ और झुकाव पर ध्यान दें।
5.8 चरण आठ - व्यापक जांच करें
तकनीकी आवश्यकताओं को सुनिश्चित करने के लिए निम्नलिखित निर्देशों का पालन किया जाना चाहिए:
5.8.1 एफओएसटी में फाइबर को जोड़ा जाता है और व्यवस्थित रूप से स्थापित किया जाता है। फाइबर का घुमावदार व्यास तकनीकी आवश्यकताओं को पूरा करता है।
5.8.2 आंतरिक कसने वालों को कड़ा कर दिया गया है।
5.8.3 बिना फाइबर केबल स्थापित इनलेट/आउटलेट पोर्ट को पोर्ट प्लग से ब्लॉक किया जाना चाहिए।
5.8.4 उचित सीमा के भीतर सील टेप की मात्रा को नियंत्रित करें।
5.8.5 सील फिटिंग साफ-सुथरी और सुचारू रूप से स्थापित की गई है। यदि नहीं, तो इसे सील टेप से समतल करें।
5.8.6 सील फिटिंग के कवर को सील करें
5.8.7 ड्राइंग 7 देखें
5.9 चरण नौ - FOSC आवास को इकट्ठा करें और FOSC को ठीक करें
5.9.1 FOSC कवर को सीधे FOSC तल पर रखें।
5.9.2 FOSC का लोकेटिंग बोल्ट डालें और इसे विशेष रिंच से कस लें।
5.9.3 इन्सर्ट प्लेट्स को स्लॉट में रखें (प्रत्येक तरफ एक जोड़ी, एक टुकड़ा बीच में स्क्रू थ्रेड के साथ एक छेद के साथ, दूसरा बीच में स्क्रू थ्रेड के बिना छेद के साथ)। विशेष रिंच से इन्सर्ट प्लेट के बोल्ट कसें।
5.9.4 यदि एफओएससी हवाई अनुप्रयोग के लिए है, तो हैंगिंग हुक को क्लोजर के एक तरफ रखें और फिर दोनों तरफ फिक्सिंग बोल्ट को कस लें। अन्यथा क्रमशः चार कोनों पर 4 फिक्सिंग बोल्ट कस लें।
5.9.5 चित्र 8 देखें
महत्वपूर्ण मुद्दे:
- आवास की सफाई करते हुए उपरोक्त क्रम पर ध्यान दें।
5.10 चरण दस - FOSC ठीक करें।
5.10.1 एफओएससी को ठीक करना और ड्राइंग 9 के अनुसार क्रम में बोल्ट को कसना।
महत्वपूर्ण मुद्दे: पांच मिनट में दोबारा कस लें
