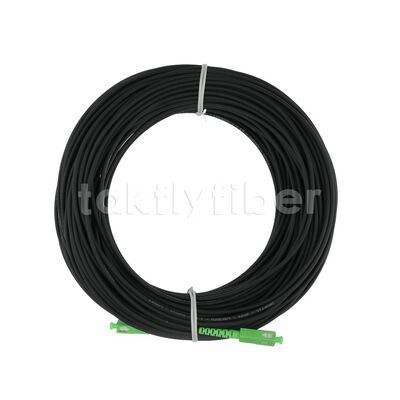

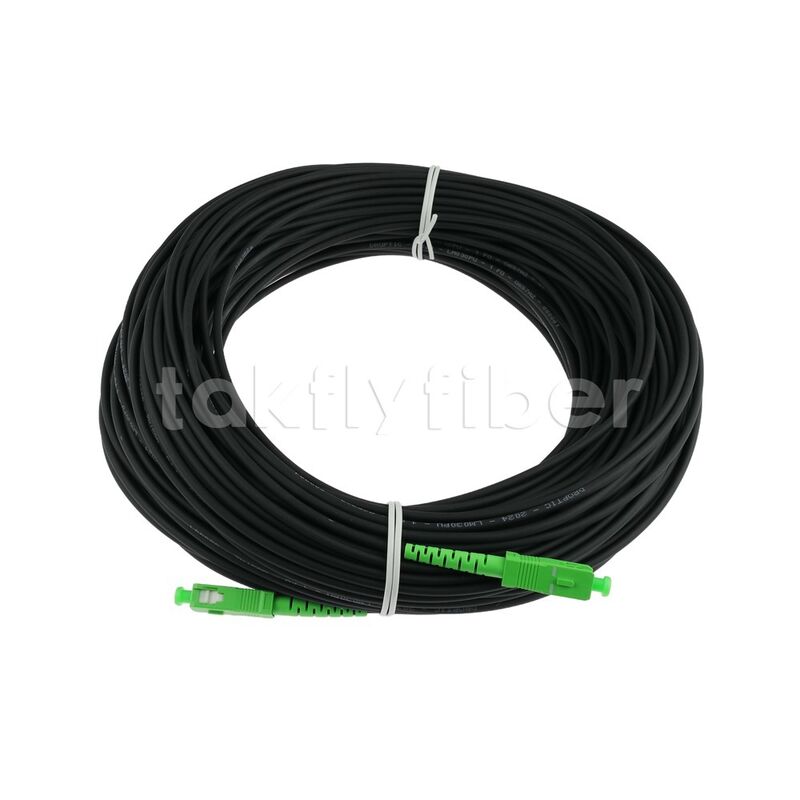

FTTH आउटडोर उच्च शक्ति 3.0 केवलर ब्लैक TPU सिंगल मोड फाइबर ऑप्टिक पैच केबल SCAPC से SCAPC SM G657B3
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | DF/OEM/Nuetral |
| प्रमाणन: | CE/ROHS/REACH/ISO9001/ISO14001 |
| मॉडल संख्या: | टीके-पीसी-3.0-टीपीयू-एसए-एसए-20एम |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 100 पीसी |
|---|---|
| मूल्य: | US$0.01~4.99/PC |
| पैकेजिंग विवरण: | मानक पैकिंग निर्यात करें |
| प्रसव के समय: | 5-9 कार्य दिवस मात्रा पर निर्भर करता है |
| भुगतान शर्तें: | वेस्टर्न यूनियन, टी/टी, मनीग्राम/पेपैल |
| आपूर्ति की क्षमता: | 10000pcs/दिन |
|
विस्तार जानकारी |
|||
| प्रोडक्ट का नाम: | ब्लैक टीपीयू सिंगल मोड फाइबर ऑप्टिक पैच केबल एससीएपीसी से एससीएपीसी एसएम जी657बी3 | अंतर्विरोध हानि: | ≤0.3dB |
|---|---|---|---|
| वापसी हानि: | एपीसी एसएम ≥ 60 डीबी | फाइबर प्रकार: | ओएस2, जी652डी, जी657ए1, जी657ए2, जी657बी3 |
| व्यास: | 3.0 मिमी | कनेक्टर प्रकार: | एपीसी |
| जैकेट सामग्री: | टीपीयू | रंग: | काला |
| वेवलेंथ: | 1310nm, 1550nm | लंबाई: | 20 मी या अनुकूलित |
| ऑपरेशन तापमान: | -20℃~70℃ | फाइबर व्यास: | 9/125 |
| श्रेणी: | दूरसंचार ग्रेड | प्रमाणपत्र: | सीई/आरओएचएस/पहुंच |
| उत्पादन क्षमता: | 10000pcs/दिन | ||
| प्रमुखता देना: | एफटीटीएच आउटडोर फाइबर ऑप्टिक केबल,केवलर प्रबलित SCAPC पैच कॉर्ड,सिंगल मोड G657B3 फाइबर केबल |
||
उत्पाद विवरण
एफटीटीएच आउटडोर उच्च शक्ति 3.0 केवलर ब्लैक टीपीयू सिंगल मोड फाइबर ऑप्टिक पैच केबल एससी/एपीसी से एससी/एपीसी एसएम G657B3
यह अल्ट्रा-बेंडिंग असंवेदनशील सिंगल-मोड ऑप्टिकल फाइबर BendCom® G.657.B3 में विशेष रूप से 5 मिमी की झुकने की त्रिज्या पर उत्कृष्ट झुकने का प्रदर्शन है। अनुकूलित अपवर्तन सूचकांक प्रोफाइल वितरण जी के साथ पूर्ण संगतता सुनिश्चित करता है।657.ए2 फाइबर, इसे फाइबर-टू-द-होम (एफटीटीएच) अनुप्रयोगों के लिए आदर्श समाधान बनाता है।
ऑप्टिकल फाइबर पैच कॉर्ड कैसे ऑर्डर करें
- कनेक्टर का प्रकारः SC / FC / LC / ST / MPO / MTP / MU / MTRJ / E2000 / SMA
- मोड प्रकारः एकल मोड (UPC और APC) / मल्टी मोड (PC)
- केबल व्यासः 0.9 / 2.0 / 3.0 मिमी (कस्टम व्यास उपलब्ध)
- कोटिंग सामग्रीः पीवीसी / एलएसजेडएच
- फाइबर की संख्या: सिम्पलेक्स / डुप्लेक्स / 4 कोर / 6 कोर / 8 कोर / 12 कोर / 24 कोर / 48 कोर / 96 कोर और अधिक
- केबल का प्रकारः G652D / G657A1 / G657A2 / G655 / OM1 / OM2 / OM3-150 / OM3-300 / OM4 / OM5
- पैच कॉर्ड की लंबाईः आपकी आवश्यकताओं के अनुसार अनुकूलित
- एमपीओ/एमटीपी कनेक्टर्स के लिए: विधि (ए प्रकार / बी प्रकार / सी प्रकार), पुरुष/महिला और फाइबर की संख्या (4/8/12/16/24/32 फाइबर) निर्दिष्ट करें
3.0 मिमी टीपीयू फाइबर ऑप्टिक पैच कॉर्ड विनिर्देश
| पैरामीटर | विनिर्देश |
|---|---|
| अंत मुखौटा प्रकार | एससी/एपीसी-एससी/एपीसी |
| फाइबर का प्रकार | SM G657A2 लाल रंग के साथ रंग |
| केबल व्यास | 3.0±0.2 मिमी |
| सम्मिलन हानि | ≤0.25dB ≥97% कनेक्शन के लिए |
| रिटर्न हानि | एपीसी≥60dB |
| पुनरावृत्ति | ≤ 0.1 |
| स्थायित्व | ≤ 0.2dB |
| विनिमेयता | ≤ 0.2dB |
| तन्य शक्ति | > 70N |
| परिचालन तापमान | -20°C~70°C |
| भंडारण तापमान | -40°C~80°C |
| बाहरी आवरण सामग्री | काला |
| झुकने की त्रिज्या (स्थिर/गतिशील) | 10D/20D |
| लम्बाई | 3M, 7M, 50M, 100M, या अनुकूलित |
फाइबर पैरामीटर
| नहीं. | पद | इकाई | विनिर्देश (G657B3) |
|---|---|---|---|
| 1 | मोड फ़ील्ड व्यास @1310nm | μm | 8.2~9.0 |
| मोड फ़ील्ड व्यास @1550nm | μm | 9.1 ~ 10.1 | |
| 2 | आवरण व्यास | μm | १२५±०7 |
| 3 | नॉन-सर्कुलर | % | ≤0.7 |
| 4 | कोर-क्लेडिंग एकाग्रता त्रुटि | μm | ≤0.5 |
| 5 | कोटिंग व्यास | μm | 245±5 |
| 6 | कोटिंग नॉन-सर्कुलर | % | ≤6.0 |
| 7 | आवरण-कोटिंग एकाग्रता त्रुटि | μm | ≤12 |
| 8 | केबल कटऑफ तरंग दैर्ध्य | एनएम | λcc ≤1260 |
| 9 | क्षीणन @1310nm | dB/KM | ≤0.36 |
| क्षीणन @1550nm | dB/KM | ≤0.25 | |
| 10 | मैक्रो-बेंडिंग हानि @1550nm | डीबी | ≤0.08 |
| मैक्रो-बेंडिंग हानि @1265nm | डीबी | ≤0.25 |
केबल के आयाम और निर्माण
| घटक | विवरण |
|---|---|
| ऑप्टिकल फाइबर | फाइबर की संख्याः 1, रंगः लाल |
| तंग बफर फाइबर | सामग्रीः एलएसजेडएच, व्यासः 0.85±0.05 मिमी, रंगः लाल, एक बार स्ट्रिपिंग लंबाईः 5-8 मिमी |
| शक्ति सदस्य | सामग्री: अरामाइड यार्न |
| बाहरी जैकेट | सामग्रीः टीपीयू, व्यासः 3.0±0.2 मिमी, रंगः काला |
अनुप्रयोग परिदृश्य
- एफटीटीएच (घर तक फाइबर)
- अदृश्य फाइबर ऑप्टिक केबल जैसे घरेलू अनुप्रयोग
- झुकने की त्रिज्या के लिए विशेष आवश्यकताओं के साथ अवसर
विशेषताएं
- सरल संरचना, हल्का वजन और उच्च तन्यता शक्ति
- आसान स्ट्रिपिंग और स्प्लिसिंग के लिए विशेष ग्रूव डिजाइन, सरल स्थापना और रखरखाव
- दो समानांतर इस्पात तारों से तन्य शक्ति सुनिश्चित होती है
- क्रश प्रतिरोध और लचीलापन
- कम धुआं शून्य हेलोजन और लौ retardant शीट, पर्यावरण के अनुकूल और सुरक्षित
TAKFLY क्यों चुनें - हमारे फायदे
- पेशेवर निर्माता:वन-स्टॉप खरीद के साथ फाइबर ऑप्टिक उत्पादों में 25 से अधिक वर्षों का अनुभव
- विशेषज्ञ टीम:450+ असेंबली श्रमिक, 26+ आर एंड डी इंजीनियर
- उन्नत उपकरण:16 जर्मन इंजेक्शन मशीनें, 10+ केबल उत्पादन लाइनें
- व्यापक परीक्षण:ओटीडीआर, 3डी, वीएफएल, आईएल एंड आरएल परीक्षण यंत्रों सहित 30 से अधिक परीक्षण मशीनें
- ओईएम सेवाएं:अनुकूलित ब्रांडिंग उपलब्ध
- वैश्विक उपस्थिति:ओएफसी, ईसीओसी, कम्युनिकेशन एशिया सहित विश्वव्यापी प्रदर्शनी
- 24/7 सहायता:व्यापक बिक्री के बाद सेवाएं
गुणवत्ता नियंत्रण
- उत्पादन से पहले कच्चे माल का निरीक्षण
- प्रत्येक प्रक्रिया के बाद पूर्ण निरीक्षण
- तैयार उत्पाद का व्यापक निरीक्षण
- शिपमेंट से पहले गुणवत्ता सत्यापन
डिलीवरी और शिपिंग
- नमूने:1-3 कार्यदिवस
- बड़े पैमाने पर उत्पादन:3-7 कार्यदिवस
- पैकेजिंगःप्लास्टिक बैग, कार्टन और पैलेट विकल्प
- शिपिंग के तरीके:डीएचएल, यूपीएस, फेडेक्स, टीएनटी, ईएमएस (3-5 दिन), समुद्री या हवाई माल ढुलाई
भुगतान की शर्तें
टी/टी, पेपैल, वेस्टर्न यूनियन और एल/सी उपलब्ध हैं। बड़ी मात्रा के लिए प्रतिस्पर्धी मूल्य निर्धारण।
इस क्षेत्र में 10 से अधिक वर्षों के अनुभव के साथ, मैं उत्कृष्ट सेवा और पेशेवर उत्तर प्रदान कर सकता हूं!
यदि आप हमारे उत्पादों में रुचि रखते हैं या आपके कोई प्रश्न हैं, तो कृपया मुझे आज ही पूछताछ भेजें!
