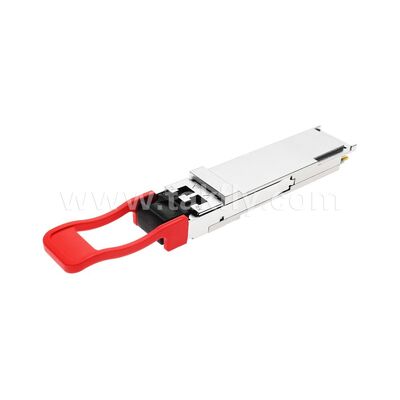

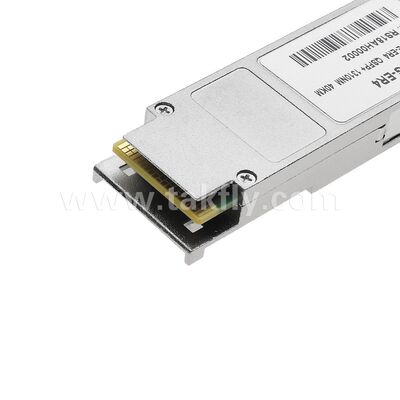

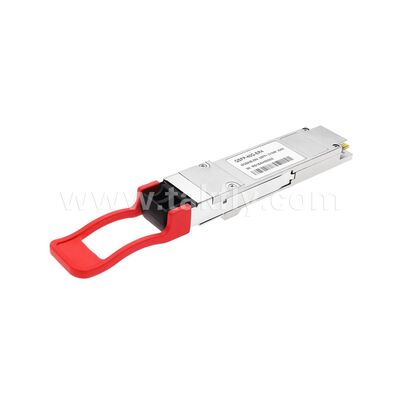

ऑप्टिकल ट्रांससीवर मॉड्यूल 40Gbps CWDM 40KM QSFP+ डेटा सेंटर FTTH FTTX के लिए

यह उत्पाद IEEE P802.3ba मानक के 40GBASE-ER4 पर सख्ती से लागू होता है। यह एक ट्रांसीवर मॉड्यूल है जिसे 40 किमी ऑप्टिकल संचार अनुप्रयोगों के लिए डिज़ाइन किया गया है।

मॉड्यूल 4 x 10Gb/s इनपुट चैनल को 4 CWDM ऑप्टिकल सिग्नल में बदल देता है, और 40Gb/s ऑप्टिकल ट्रांसमिशन के लिए चैनलों को एक चैनल में मल्टीप्लेक्स करता है। रिसीवर की ओर, प्रक्रिया उलट जाती है - 40 जीबी/एस ऑप्टिकल ट्रांसमिशन इनपुट को 4 सीडब्ल्यूडीएम ऑप्टिकल सिग्नल में परिवर्तित किया जाता है, जो फिर 4 चैनल आउटपुट विद्युत डेटा में परिवर्तित हो जाते हैं।

आईटीयू-टी जी694.2 में परिभाषित तरंग दैर्ध्य ग्रिड के अनुसार, सीडब्ल्यूडीएम चैनलों की केंद्रीय तरंग दैर्ध्य 1271, 1291, 1311 और 1331 एनएम हैं। मॉड्यूल में ऑप्टिकल इंटरफ़ेस के लिए डुप्लेक्स एलसी कनेक्टर और इलेक्ट्रिकल इंटरफ़ेस के लिए 148-पिन कनेक्टर है। लंबी दूरी की प्रणालियों में ऑप्टिकल फैलाव को कम करने के लिए सिंगल-मोड फाइबर (एसएमएफ) की आवश्यकता होती है।

यह उत्पाद क्यूएसएफपी मल्टी-सोर्स एग्रीमेंट (एमएसए) मानकों को पूरा करता है और अत्यधिक तापमान, आर्द्रता और ईएमआई हस्तक्षेप सहित कठोर बाहरी परिचालन स्थितियों का सामना करने के लिए डिज़ाइन किया गया है।

• ट्रांसमिशन डेटा दर प्रति चैनल 11.2Gbps तक
• क्यूएसएफपी+ एमएसए अनुरूप
• 40GBASE-ER4 लिंक के लिए IEEE 802.3ba विनिर्देश के अनुरूप
• 1271, 1291, 1311 और 1331एनएम पर आईटीयू जी.694.2 तरंग दैर्ध्य ग्रिड का उपयोग करते हुए 4 सीडब्ल्यूडीएम अन-कूल्ड डीएफबी लेजर
• ऑप्टिकल डेमक्स के साथ उच्च संवेदनशीलता एपीडी-टीआईए
• मानक सिंगल मोड फाइबर पर 40 किमी तक पहुंच
• हॉट प्लग करने योग्य विद्युत इंटरफ़ेस
• ऑपरेटिंग केस का तापमान 0°C से +70°C
• 3V बिजली की आपूर्ति
• RoHS 6 अनुरूप (सीसा रहित)

• डेटा सेंटर 40GBASE-ER4 ईथरनेट लिंक में व्यापक रूप से उपयोग किया जाता है
• मानक एकल मोड फाइबर के माध्यम से 40 किमी तक की ट्रांसमिशन दूरी
• OTU3, OTU3e1, OTU3e2 मल्टीप्लेक्सिंग और डीमल्टीप्लेक्सिंग परीक्षणों का समर्थन करता है
