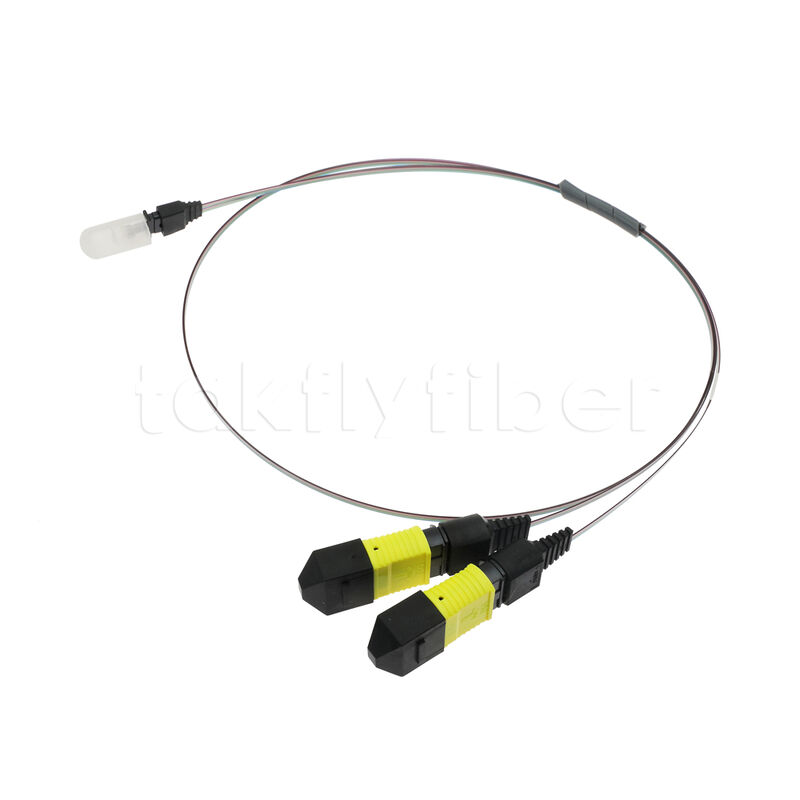

हाई-स्पीड ट्रांसीवर सीपीओ ओसीएस डेटा सेंटर एप्लिकेशन के लिए 2x8F एमटीपी-16सीएच एफए फाइबर ऐरे घटक
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | शेनझेन, चीन |
| ब्रांड नाम: | OEM/Takfly |
| प्रमाणन: | CE, ROSH REACH |
| मॉडल संख्या: | डीएफ-एमटी-2एफए |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | Can be negotiated |
| पैकेजिंग विवरण: | पीपी बैग + कार्टन बॉक्स / प्लास्टिक बॉक्स + कार्टन बॉक्स |
| प्रसव के समय: | मात्रा और आवश्यकताओं के अनुसार 3-15 कार्य दिवस |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल |
| आपूर्ति की क्षमता: | प्रति माह 20000 पीसी |
|
विस्तार जानकारी |
|||
| प्रोडक्ट का नाम: | हाई-स्पीड ट्रांसीवर सीपीओ ओसीएस डेटा सेंटर एप्लिकेशन के लिए 2x8F एमटीपी-16सीएच एफए फाइबर ऐरे घटक | मॉडल नंबर: | ओएम3, ओएम4; ओएम1, ओएम2; ओएस1, ओएस2; पीएम; OM5 |
|---|---|---|---|
| फाइबर गिनती: | 16 | एफए कोण: | 0/42.5° |
| फाइबर की लंबाई: | 20~100मिमी, अनुकूलित लंबाई उपलब्ध है | ||
| प्रमुखता देना: | उच्च संचरण दर फाइबर ऐरे एफए असेंबली,कम खपत एमटी-एफए पैच कॉर्ड,उच्च स्थिरता और विश्वसनीयता 36CH फाइबर सरणी |
||
उत्पाद विवरण

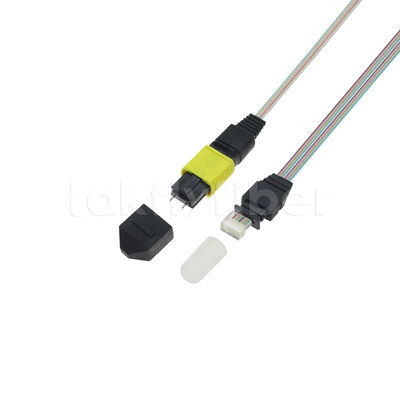

2x8F MTP-16CH FA फाइबर ऐरे कंपोनेंट्स का विवरण
फाइबर ऐरे यूनिट (FAU) वाले केबल असेंबली तेजी से आम हो रहे हैं। इन असेंबली में एक सिरे पर फाइबर ऐरे और दूसरे सिरे पर एक मानक फाइबर ऑप्टिक कनेक्टर (जैसे MPO, LC, SC) होता है। यह प्रवृत्ति एक मानकीकृत कनेक्टर से फोटोनिक इंटीग्रेटेड सर्किट (PIC) में फाइबर ऑप्टिक सिग्नल को निर्देशित करने की आवश्यकता से प्रेरित है। फाइबर ऐरे एक सटीक संरेखण उपकरण के रूप में कार्य करता है, जो PIC या अन्य कॉम्पैक्ट ऑप्टिकल उपकरणों के वेवगाइड में कई फाइबर के सटीक संरेखण को सुनिश्चित करता है। आम तौर पर, फाइबर को एक सुसंगत पिच पर और एक पंक्ति में व्यवस्थित किया जाता है, जो सिस्टम की आंतरिक संरचनाओं के साथ संरेखण सुनिश्चित करता है, चाहे वह PIC हो या कोई अन्य ऑप्टिकल सिस्टम।
2x8F MTP-16CH FA फाइबर ऐरे कंपोनेंट्स एप्लीकेशन
एक्टिव ऑप्टिकल मॉड्यूल
संचार, हाई-स्पीड, हाई-कैपेसिटी फाइबर ऑप्टिक ट्रांसमिशन
फाइबर उपकरण में आंतरिक कनेक्टर एप्लीकेशन
पैरेलल ऑप्टिकल ट्रांससीवर मॉड्यूल, सुपरकंप्यूटर, टेस्टिंग उपकरण, और सैन्य एप्लीकेशन
2x8F MTP-16CH FA फाइबर ऐरे कंपोनेंट्स की विशेषताएं
- स्थिर ऑप्टिकल विशेषताओं के साथ
- कम नुकसान प्राप्त करने के लिए हाई-प्रिसिजन और एलिट MT फेरूल, छोटे बेंडिंग रेडियस फाइबर का उपयोग करें
- विशिष्ट कोर पिच टॉलरेंस<±0.5μm
- उच्च सटीकता और अनुकूलन
- ऑप्टिकल विशेषताएँ IEC TIA/EIA और अन्य प्रासंगिक मानकों का अनुपालन करती हैं
- RoHS 2.0 कंप्लायंट
3x12F MTP - 36CH फाइबर ऐरे FA असेंबली स्पेसिफिकेशन
|
पैरामीटर |
यूनिट |
मान |
|||||
|
फाइबर काउंट |
- |
वैकल्पिक |
|||||
|
फाइबर मोड |
- |
SM:G652,G657 |
MM:OM1,OM2,OM3,OM4,OM5 |
||||
|
वेवलेंथ |
- nm |
1310/1550 |
850/1300 |
||||
|
MT |
एंडफेस पॉलिशिंग |
- |
PC |
APC |
PC |
APC |
|
|
इंसर्शन लॉस (IL) |
dB |
≤0.35 |
≤0.35 |
||||
|
रिटर्न लॉस (RL) |
dB |
≥50 |
≥60 |
≥20 |
≥40 |
||
|
ड्यूरेबिलिटी |
टाइम |
50 |
|||||
|
FA |
लिड |
L |
mm |
2.5 |
वैकल्पिक |
||
|
W |
mm |
2 |
|||||
|
T |
mm |
0.2 |
|||||
|
V-ग्रूव |
L |
mm |
5 |
||||
|
W |
mm |
2 |
|||||
|
T |
mm |
0.5 |
|||||
|
कोर पिच |
μm |
175,250 |
|||||
|
बेयर फाइबर डिग्री |
° |
8,42.5,45 |
|||||
|
इंसर्शन लॉस (IL) |
dB |
|
≤0.8 |
||||
|
एंडफेस ज्यामितीय पैरामीटर (3D) |
कर्वेचर की त्रिज्या |
mm |
IEC TIA/EIA मानकों को पूरा करता है |
||||
|
एपेक्स ऑफसेट |
μm |
||||||
|
फाइबर स्फेरिकल हाइट |
nm |
||||||
|
एंगुलर एरर |
° |
||||||
|
ऑपरेटिंग तापमान |
℃ |
-20 ~ +80 |
|||||
|
स्टोरेज तापमान |
℃ |
-15 ~ +60 |
|||||
