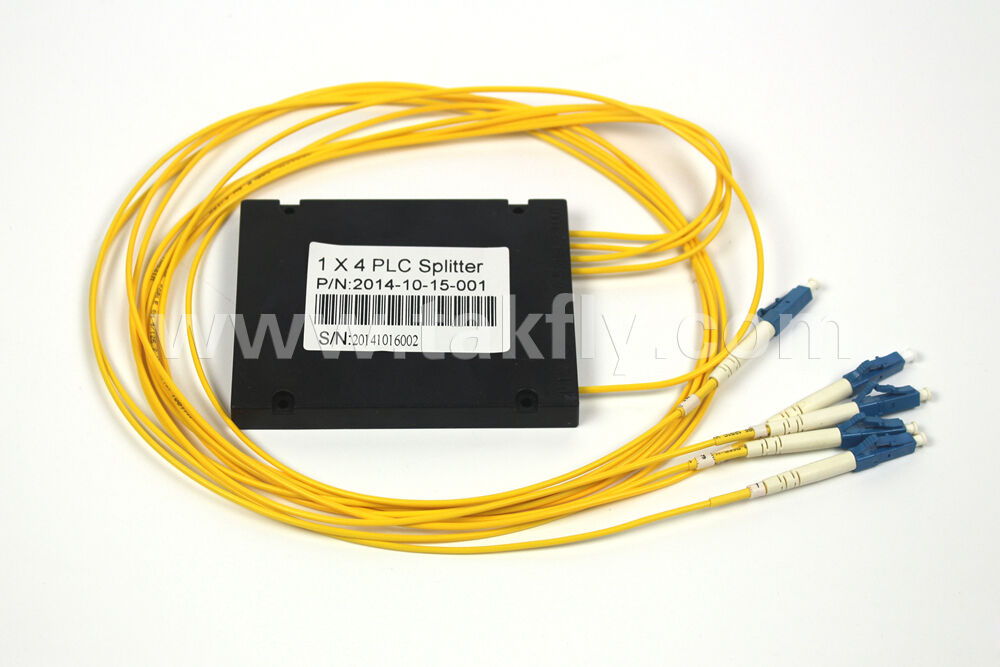

• बहुमुखी एबीएस बॉक्स पीएलसी स्प्लिटर 1×2 से 1×64, कम हानि, व्यापक तापमान, अनुकूलन योग्य

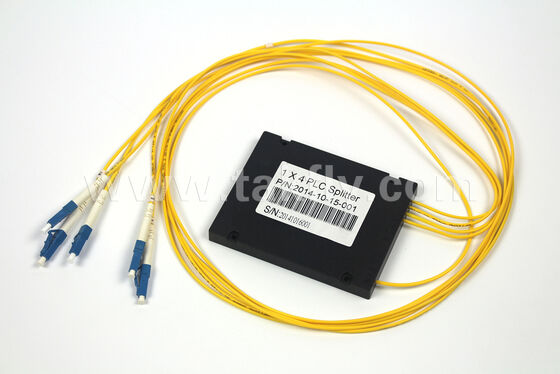

  • बहुमुखी एबीएस बॉक्स पीएलसी स्प्लिटर 1×2 से 1×64, कम हानि, व्यापक तापमान, अनुकूलन योग्य

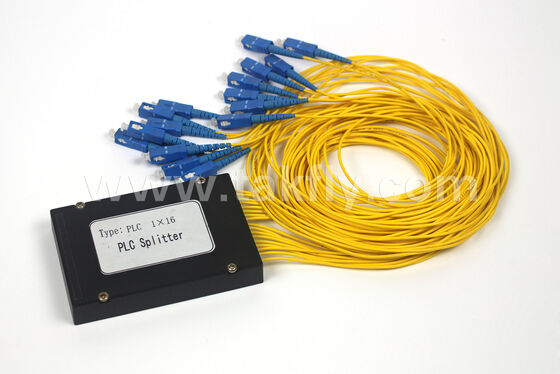

  • बहुमुखी एबीएस बॉक्स पीएलसी स्प्लिटर 1×2 से 1×64, कम हानि, व्यापक तापमान, अनुकूलन योग्य

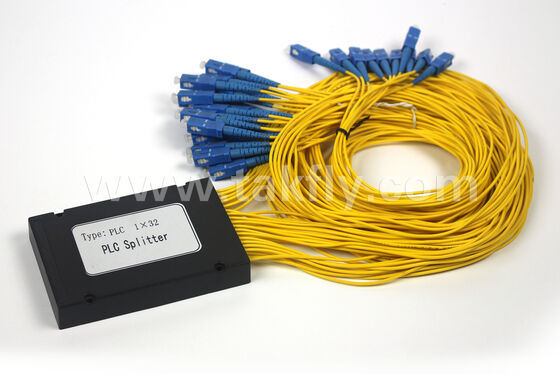

  • बहुमुखी एबीएस बॉक्स पीएलसी स्प्लिटर 1×2 से 1×64, कम हानि, व्यापक तापमान, अनुकूलन योग्य

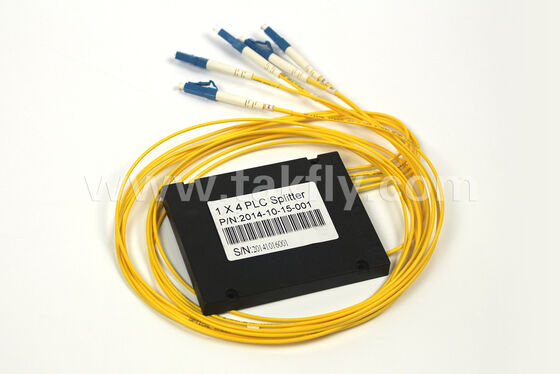

  • बहुमुखी एबीएस बॉक्स पीएलसी स्प्लिटर 1×2 से 1×64, कम हानि, व्यापक तापमान, अनुकूलन योग्य
बहुमुखी एबीएस बॉक्स पीएलसी स्प्लिटर 1×2 से 1×64, कम हानि, व्यापक तापमान, अनुकूलन योग्य

बहुमुखी एबीएस बॉक्स पीएलसी स्प्लिटर 1×2 से 1×64, कम हानि, व्यापक तापमान, अनुकूलन योग्य

उत्पाद विवरण:

उत्पत्ति के प्लेस: गुआंग्डोंग, शेन्ज़ेन
ब्रांड नाम: TAKFLY
प्रमाणन: CE,ROHS,REACH,ISO9001,ISO14001
मॉडल संख्या: QSFP28-4SFP28-xxx

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा: 1 पैसे
मूल्य: US$2.2 ~ US$36/PC
पैकेजिंग विवरण: स्पोन + बॉक्स + कार्टन
प्रसव के समय: 3-7 कार्य दिवस
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
सबसे अच्छी कीमत संपर्क करें

विस्तार जानकारी
प्रमुखता देना:

ABS पीएलसी स्प्लिटर 1×2 से 1×64

,

कम हानि वाले फाइबर ऑप्टिक स्प्लिटर

,

व्यापक तापमान पीएलसी विभाजन

उत्पाद विवरण

उत्पाद का अवलोकन
पीएलसी स्प्लिटर्स की यह श्रृंखला एबीएस प्लास्टिक बॉक्स या धातु के बॉक्स में स्थित है, जो एफटीटीएच/एफटीटीएक्स वितरण बिंदुओं, ऑप्टिकल क्रॉस-कनेक्शन कैबिनेट,और ग्राहक टर्मिनल बॉक्स जहां स्थान सीमित हैमॉड्यूल पूर्व-समाप्त कनेक्टरों के साथ या बिना आपूर्ति किए जा सकते हैं और कस्टम पिगटेल लंबाई और फाइबर प्रकारों का समर्थन करते हैं।
बहुमुखी एबीएस बॉक्स पीएलसी स्प्लिटर 1×2 से 1×64, कम हानि, व्यापक तापमान, अनुकूलन योग्य 0
पैकेज के प्रकार और आयाम
इनपुट/आउटपुट पिगटेल्स वाले मॉड्यूलों के लिए सभी आयाम मिलीमीटर (एल × डब्ल्यू × एच) में हैं (कनेक्टर आयामों में शामिल नहीं हैं) ।
1×एन श्रृंखला आयाम
पैकेज प्रकार 1×2 1×4 1×8 1×16 1×32 1×64
मूल धातु बॉक्स 40×4×4 40×4×4 40×4×4 50×7×4 60×7×4 60×12×4
मिनी मॉड्यूल धातु बॉक्स 60×7×4 60×7×4 60×7×4 60×12×4 80×20×6 100×40×6
मॉड्यूल प्लास्टिक बॉक्स (ABS) 100×80×10 100×80×10 100×80×10 120×80×18 120×80×18 140×115×18
2×एन श्रृंखला आयाम
पैकेज प्रकार 2×2 2×4 2×8 2×16 2×32 2×64
मूल धातु बॉक्स 60×7×4 60×7×4 60×7×4 60×7×4 60×7×4 80×12×4
मिनी मॉड्यूल धातु बॉक्स 70×7×4 70×7×4 70×7×4 80×12×4 80×20×6 100×40×6
मॉड्यूल प्लास्टिक बॉक्स (ABS) 100×80×10 100×80×10 100×80×10 120×80×18 120×80×18 140×115×18
नोटःआयाम केवल मॉड्यूल बॉडी के लिए हैं; पिगटेल लंबाई और कनेक्टर शामिल नहीं हैं। ABS प्लास्टिक बॉक्स आमतौर पर UL94 V-0 लौ retardant ग्रेड के साथ सफेद या काले होते हैं।धातु के बक्से जंग रोधी कोटिंग के साथ इस्पात से बने होते हैं.
तकनीकी मापदंड
सभी प्रकार के पैकेज (एबीएस बॉक्स या धातु बॉक्स) के लिए लागू ऑप्टिकल प्रदर्शन मापदंडों के लिए संबंधित विभाजन अनुपात।
पैरामीटर 1×2 1×4 1×8 1×16 1×32 1×64 2×2 2×4 2×8 2×16 2×32 2×64
ऑपरेटिंग तरंग दैर्ध्य (nm) 1260 से 1650 1260 से 1650 1260 से 1650 1260 से 1650 1260 से 1650 1260 से 1650 1260 से 1650 1260 से 1650 1260 से 1650 1260 से 1650 1260 से 1650 1260 से 1650
अधिकतम सम्मिलन हानि (dB) 3.9 7.2 10.3 13.5 16.8 20.3 4.2 7.5 10.6 13.9 17.2 20.8
अधिकतम एकरूपता (dB) 0.8 0.8 0.8 1.0 1.5 2.0 0.8 1.0 1.2 1.5 1.8 2.0
अधिकतम पीडीएल (डीबी) 0.2 0.3 0.3 0.3 0.3 0.5 0.2 0.3 0.3 0.3 0.3 0.3
रिटर्न हानि (dB) ≥ 55 ≥ 55 ≥ 55 ≥ 55 ≥ 55 ≥ 55 ≥ 55 ≥ 55 ≥ 55 ≥ 55 ≥ 55 ≥ 55
निर्देशात्मकता (dB) ≥ 55 ≥ 55 ≥ 55 ≥ 55 ≥ 55 ≥ 55 ≥ 55 ≥ 55 ≥ 55 ≥ 55 ≥ 55 ≥ 55
ऑपरेटिंग तापमान (°C) -40~+85 -40~+85 -40~+85 -40~+85 -40~+85 -40~+85 -40~+85 -40~+85 -40~+85 -40~+85 -40~+85 -40~+85
भंडारण तापमान (°C) -40~+85 -40~+85 -40~+85 -40~+85 -40~+85 -40~+85 -40~+85 -40~+85 -40~+85 -40~+85 -40~+85 -40~+85
नोट्स:सम्मिलन हानि, एकरूपता और PDL मान कमरे के तापमान पर मापे गए, कनेक्टर हानि शामिल नहीं है। SC/APC कनेक्टर प्रदर्शन के आधार पर वापसी हानि ≥55dB।ऑपरेटिंग तापमान और भंडारण तापमान IEC 61753-2 और Telcordia GR-1209/1221 के अनुरूप है.
उत्पाद की विशेषताएं
  • पीएलसी प्रौद्योगिकी- समतल प्रकाश तरंग सर्किट पर आधारित, समान विभाजन और कम सम्मिलन हानि प्रदान करता है
  • कई पैकेज विकल्प- एबीएस प्लास्टिक बॉक्स (हल्का वजन, कम लागत) या धातु बॉक्स (उच्च यांत्रिक शक्ति)
  • कॉम्पैक्ट आयाम- FDT, ODC, और ग्राहक टर्मिनल बॉक्स जैसे स्थान-सीमित संलग्नकों के लिए उपयुक्त
  • व्यापक परिचालन तापमान- -40°C से +85°C, इनडोर और आउटडोर दोनों अनुप्रयोगों के लिए उपयुक्त
  • मानकों का अनुपालन- आईईसी 61753-2, RoHS, और Telcordia GR-1209/1221 को पूरा
अनुकूलन विकल्प
सभी एबीएस बॉक्स और धातु बॉक्स मॉड्यूल निम्नलिखित अनुकूलन का समर्थन करते हैं (कृपया ऑर्डर करते समय निर्दिष्ट करें):
अनुकूलन योग्य वस्तु उपलब्ध विकल्प
इनपुट/आउटपुट पिगटेल्स पर कनेक्टर का प्रकार एससी/एपीसी, एससी/यूपीसी, एलसी/एपीसी, एलसी/यूपीसी, एफसी/एपीसी, या बिना कनेक्टर के (नंगे फाइबर)
सूअर की पूंछ की लंबाई 0.5 मीटर, 1.0 मीटर, 1.5 मीटर, 2.0 मीटर या आवश्यकता के अनुसार
फाइबर का प्रकार G.652D, G.657A1 (बेंड-असंवेदनशील), G.657A2
इनपुट/आउटपुट फाइबर की संख्या निर्दिष्ट बंदरगाह लेबलिंग के साथ 1×N या 2×N
एबीएस बॉक्स का रंग सफेद, काला या कस्टम आरएएल कोड
लौ retardant रेटिंग UL94 V-0 (एबीएस बक्से के लिए मानक)
विशिष्ट अनुप्रयोग
  • एफटीटीएच/एफटीटीएक्स वितरण- फाइबर वितरण टर्मिनलों, ऑप्टिकल नेटवर्क टर्मिनलों के घोंसले या दीवार-माउंट बॉक्स में स्थापित
  • CATV नेटवर्क- एचएफसी आर्किटेक्चर में प्रसारण संकेतों को विभाजित करना
  • लोकल एरिया नेटवर्क (LAN)- उद्यम परिसरों के लिए निष्क्रिय ऑप्टिकल लैन
  • डाटा सेंटर इंटरकनेक्ट- निगरानी या रिडंडेंसी पथों के लिए कम हानि वाले विभाजन
आदेश देने का उदाहरण
स्प्लिट अनुपात पैकेज प्रकार कनेक्टर (इनपुट/आउटपुट) सूअर की पूंछ लंबाई फाइबर का प्रकार
1×8 एबीएस प्लास्टिक बॉक्स एससी/एपीसी 1.0m G.657A1
आदेश कोड प्रारूप (उदाहरण):
पीएलसी-एबीएस-1×8-एससी/एपीसी-1.0-जी657ए1
पूर्ण आदेश कोड तालिका के लिए, कृपया हमसे संपर्क करें।
