एडीएसएस-100एम ऑल-डायलेक्ट्रिक स्व-समर्थन हवाई केबल 4 से 96 फाइबर, 100 मीटर स्पैन
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | गुआंग्डोंग, शेन्ज़ेन |
| ब्रांड नाम: | TAKFLY |
| प्रमाणन: | CE,ROHS,REACH,ISO9001,ISO14001 |
| मॉडल संख्या: | डीएक्स-आर्मर्ड-T1771 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 पैसे |
|---|---|
| मूल्य: | US$0.01 ~ US$1200/PC |
| पैकेजिंग विवरण: | स्पोन + बॉक्स + कार्टन |
| प्रसव के समय: | 3-7कार्य दिवस |
| भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
|
विस्तार जानकारी |
|||
| झुकने वाली त्रिज्या: | 20डी/15डी | इंस्टालेशन: | हवाई |
|---|---|---|---|
| म्यान: | एलएसजेडएच | कनेक्टकोर: | एससी/पीसी से एससी/पीसी |
| व्यास: | 8.5~16 मिमी | केबल प्रकार: | एकल मोड |
| परिचालन तापमान: | -40°C से +70°C | तन्य शक्ति की अनुमति दी: | 100n <1000n |
| लंबाई: | 2000m प्रति रोल या अनुकूलित | फाइबर की संख्या: | 2कोर/4कोर |
| परिवहन पैकेज: | लकड़ी का ड्रम | पैकिंग: | लकड़ी का डर्म |
| जैकेट: | पीवीसी | इंस्टॉलेशन तरीका: | भीतर और बाहर |
| कनेक्टर प्रकार: | एलसी/यूपीसी | फाइबर गिनती: | 12 |
| बाहर जैकेट सामग्री: | पीई | मुख्य: | 12,वैकल्पिक |
| वारंटी समय: | 20 वर्ष | क्रश प्रतिरोध: | ≥1000एन/100मिमी |
| केबल संरचना: | बो टाइप टाइट बफर | उत्पाद कोड: | GJYXCH-1B |
| बाहरी म्यान सामग्री: | एमडीपीई | तन्यता ताकत: | ≥100N |
| अधिकतम तन्यता ताकत: | 1000N | नमूना: | एससी/एपीसी~एससी/एपीसी |
| निविष्ट वस्तु का नुकसान: | 0.2DB | बहरी घेरा: | 4.5 मिमी या ग्राहक के अनुरोध के अनुसार |
| बाहरी सामग्री: | धातु के तार | मानक: | IEC60794 |
| ताकत सदस्य: | OEM | फाइबर संख्या: | 12 कोर |
| विनिर्माण वर्ष: | 2010 | बाहरी आवरण का रंग: | काला, ग्रे, सफेद |
| परीक्षण तरंग दैर्ध्य: | 1310nm~1550nm | केबल मॉडल: | GJPFJV |
| कंपन: | ≤0.2dB | पैकेट: | लकड़ी का राम |
| सुदृढीकरण: | आयरन या केएफआरपी या एफआरपी | बाहरी आवरण: | पीई |
| फाइबर कोर: | 2~144 कोर | आधार - सामग्री दर: | 4*10जी |
| फाइबर विकल्प: | G652D,G657A,OM1,OM2,OM3,OM4 | नाममात्र वजन: | 83 |
| केबल कटऑफ तरंग दैर्ध्य: | λcc≤1260um | तरीका स्थापित करें: | धूल/प्रत्यक्ष दफन स्थापना |
| नली: | ढीली ट्यूब डिजाइन | सामग्री: | पीई/एलएसझेडएच |
| पत्तन: | निंगबो | रंग: | पीला या अनुकूलित |
| भुगतान की शर्तें: | पीवीसी | कोर की संख्या: | आपके निवेदन पर |
| शिपिंग: | टीएनटी, डीएचएल, यूपीएस, फेडेक्स या ईएमएस | इनडोर या आउटडोर: | इनडोर |
| ड्रम आकार: | 300x300x300 | फाइबर की लंबाई: | 1 मी या अनुकूलित |
| फाइबर मोड: | एकल मोड G652D G657A | कीवर्ड: | एडीएसएस केबल |
| नेटवर्क: | 4जी, 3जी | OEM: | स्वागत |
| कंडक्टर की संख्या: | ≥ 10 | ||
| प्रमुखता देना: | एडीएसएस फाइबर ऑप्टिक केबल 100 मीटर स्पैन,ऑल-डाइलेक्ट्रिक एरियल केबल 96 फाइबर,सेल्फ-सपोर्टिंग फाइबर ऑप्टिक केबल 4 फाइबर |
||
उत्पाद विवरण

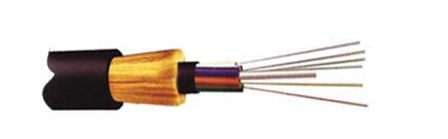

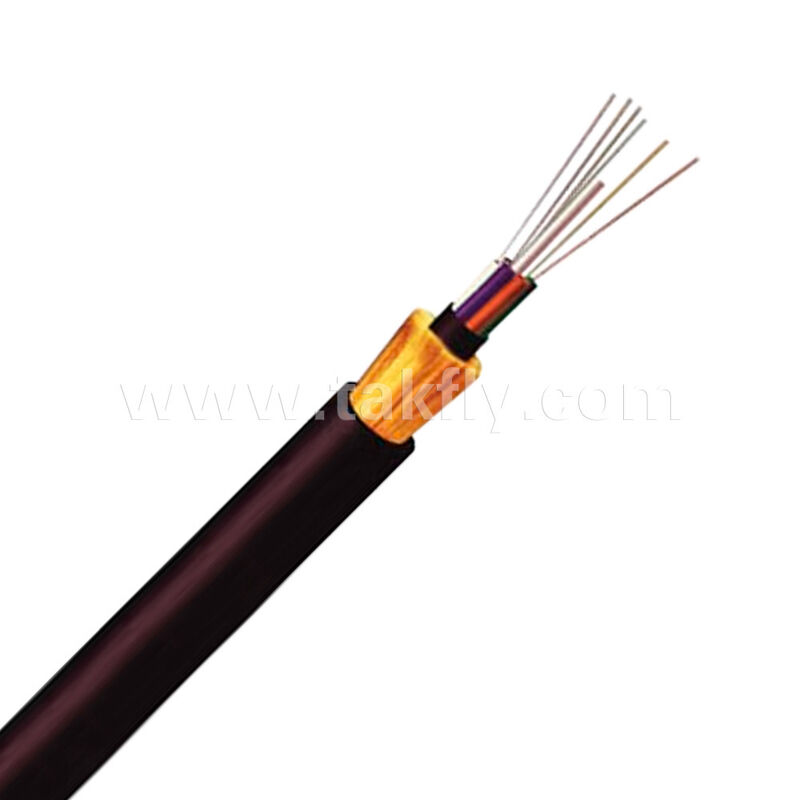

एडीएसएस-100एम ऑल-डायलेक्ट्रिक स्व-समर्थन हवाई केबल 4 से 96 फाइबर, 100 मीटर स्पैन
यह गैर-धातु, पूरी तरह से डाइलेक्ट्रिक ऊपरी केबल 100 मीटर की मानक स्पैन के लिए डिज़ाइन किया गया है। उपलब्ध फाइबर की संख्याः 4, 6, 12, 24, 48, 96 (जी. 652 डी सिंगल-मोड) ।केबल एक इस्पात दूत के बिना खंभे या टावरों पर सीधे स्थापित किया जा सकता हैविद्युत संचरण लाइनों (10kV-220kV) और दूरसंचार नेटवर्क के लिए उपयुक्त है।
फाइबर ऑप्टिकल और ज्यामितीय डेटा (G.652D)
क्षीणन, फैलाव और PMD मापदंड
| पैरामीटर | इकाई | केबलिंग से पहले | केबलिंग के बाद |
|---|---|---|---|
| कमजोरी @1310 एनएम | डीबी/किमी | ≤0.34 | ≤0.38 |
| कमजोरी @1550 एनएम | डीबी/किमी | ≤0.21 | ≤0.28 |
| शून्य फैलाव तरंग दैर्ध्य | एनएम | 1300-1324 | - |
| शून्य फैलाव ढलान | ps/(nm2*km) | ≤0.092 | - |
| केबल कट-ऑफ तरंग दैर्ध्य λcc | एनएम | ≤1260 | - |
| फैलाव गुणांक @1550 एनएम | ps/(nm*km) | ≤18 | - |
| फैलाव गुणांक @1625 nm | ps/(nm*km) | ≤22 | - |
| PMD (अधिकतम व्यक्तिगत फाइबर) | ps/√km | ≤0.1 | - |
| PMD (लिंक डिजाइन, M=20, Q=0.01%) | ps/√km | ≤0.06 | - |
| PMD (सामान्य) | ps/√km | 0.04 | - |
| समूह सूचकांक (सामान्य) @1310 एनएम | - | 1.466 | - |
| समूह सूचकांक (सामान्य) @1550 एनएम | - | 1.467 | - |
| मैक्रो-बेंड हानि (1 मोड़, 16 मिमी त्रिज्या) @1550 एनएम | डीबी | ≤0.05 | - |
| मैक्रो-बेंड हानि (100 मोड़, 25 मिमी त्रिज्या) @1550 एनएम | डीबी | ≤0.05 | - |
| मैक्रो-बेंड हानि (100 मोड़, 30 मिमी त्रिज्या) @1550 एनएम | डीबी | ≤0.05 | - |
फाइबर ज्यामिति विनिर्देश
| पैरामीटर | इकाई | मूल्य |
|---|---|---|
| आवरण का व्यास | μm | 125 ± 0.7 |
| आवरण की गैर-सर्कुलरता | % | ≤1.0 |
| कोटिंग व्यास | μm | 235-250 |
| कोटिंग/क्लेडिंग समकक्षता त्रुटि | μm | ≤120 |
| कोटिंग नॉन-सर्कुलर | % | ≤6.0 |
| कोर/क्लेडिंग समकक्षता त्रुटि | μm | ≤0.6 |
| मोड फ़ील्ड व्यास (MFD) @1310 nm | μm | 8.7-9.5 |
| मोड फ़ील्ड व्यास (MFD) @1550 nm | μm | 9.8-10.8 |

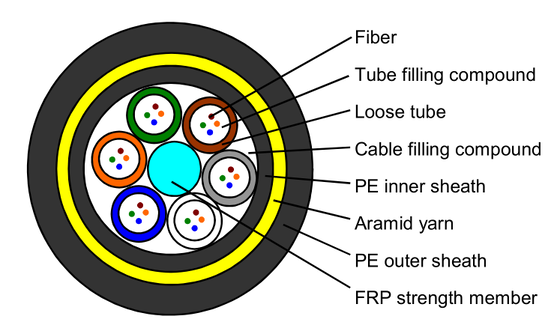

केबल निर्माण और यांत्रिक विनिर्देश
नीचे दी गई तालिका में 24, 48 और 96 फाइबरों के लिए ढीले ट्यूब स्ट्रैंड डिजाइन का विवरण दिया गया है। 4, 6 और 12 फाइबरों के लिए विन्यास अनुरोध पर उपलब्ध हैं।
| पैरामीटर | 24-फाइबर | 48-फाइबर | 96-फाइबर |
|---|---|---|---|
| संरचना का प्रकार | 1+6 | 1+6 | 1+8 |
| मध्य शक्ति सदस्य (FRP) का व्यास | 2.0 मिमी | 2.0 मिमी | 20.0 / 3.7 मिमी |
| ढीली ट्यूब सामग्री | पीबीटी | पीबीटी | पीबीटी |
| ढीली ट्यूब का व्यास | 2.0 मिमी | 2.0 मिमी | 2.0 मिमी |
| ढीले ट्यूबों की संख्या | 4 | 4 | 8 |
| फाइबर प्रति ट्यूब | 6 | 12 | 12 |
| भरने की संख्या | 2 | 0 | 0 |
| जल-अवरोधक | यार्न + टेप | यार्न + टेप | यार्न + टेप |
| रिपकोर्ड्स | 2 टुकड़े | 2 टुकड़े | 2 टुकड़े |
| परिधीय शक्ति सदस्य | अरामाइड यार्न | अरामाइड यार्न | अरामाइड यार्न |
| बाहरी आवरण सामग्री | एमडीपीई (काला) | एमडीपीई (काला) | एमडीपीई (काला) |
| शीट की नाममात्र मोटाई | 1.7 मिमी | 1.7 मिमी | 1.7 मिमी |
| केबल का व्यास(±0.5 मिमी) | 9.5 मिमी | 10.0 मिमी | 11.8 मिमी |
| केबल का वजन(±10%, किलोग्राम/किलोमीटर) | 70 किलोग्राम/किमी | 75 किलोग्राम/किमी | 110 किलोग्राम/किमी |
| अधिकतम अनुमत तन्यता (एमएटी) | 2700 एन | 2700 एन | 2700 एन |
| स्पैन लंबाई | 100 मीटर | 100 मीटर | 100 मीटर |
| क्रश प्रतिरोध - अल्पकालिक | 2200 एन/100 मिमी | 2200 एन/100 मिमी | 2200 एन/100 मिमी |
| झुकने की त्रिज्या - संचालन | 15 × ओडी | 15 × ओडी | 15 × ओडी |
| झुकने की त्रिज्या - स्थापना | 25 × ओडी | 25 × ओडी | 25 × ओडी |
| तापमान - संचालन | -40°C ~ +70°C | -40°C ~ +70°C | -40°C ~ +70°C |
| तापमान - स्थापना | -20°C ~ +60°C | -20°C ~ +60°C | -20°C ~ +60°C |
| तापमान - भंडारण/नौकायन | -40°C ~ +70°C | -40°C ~ +70°C | -40°C ~ +70°C |
OD = केबल का बाहरी व्यास
पैकिंग, ड्रम और केबल मार्किंग
| पद | विनिर्देश |
|---|---|
| मानक रील की लंबाई | 2.0 - 4.0 किमी प्रति लकड़ी के मिश्रित ड्रम (निर्यात प्रकार) |
| धूम्रपान | रिपोर्ट और मुहर अनुरोध पर प्रदान की जाती है |
| केबल चिह्न | प्रत्येक मीटर पर इंकजेट मुद्रण: वर्ष, केबल का प्रकार, फाइबर की संख्या, लंबाई। अनुकूलित अंकन उपलब्ध है। |
लागू मानक
- DL/T 788‐2016 / YD/T 980‐2002
- आईईसी 60794- 4 / आईईईई 1222
- टेलकोर्डिया GR-20
ऑर्डर विकल्प
| मॉडल | फाइबर की संख्या | स्पैन | आवरण का रंग |
|---|---|---|---|
| ADSS‐100M‐4X | 4 | 100 मीटर | काला |
| ADSS‐100M‐6X | 6 | 100 मीटर | काला |
| ADSS‐100M‐12X | 12 | 100 मीटर | काला |
| ADSS‐100M‐24X | 24 | 100 मीटर | काला |
| ADSS‐100M‐48X | 48 | 100 मीटर | काला |
| ADSS‐100M‐96X | 96 | 100 मीटर | काला |
4/6/12-फाइबर वेरिएंट के विस्तृत निर्माण चित्र के लिए, कृपया हमसे संपर्क करें।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या आप निर्माता हैं?
एकः हाँ, हम एक निर्माता, FTTH समाधान और डेटा केंद्र कुल समाधान प्रदाता शेन्ज़ेन, चीन में हैं, 2000 में स्थापित।
प्रश्न: आपका MOQ क्या है?
एकः MOQ 1 टुकड़ा हो सकता है, लेकिन कीमत प्रतिस्पर्धी नहीं है। अधिक मात्रा, कीमत अधिक प्रतिस्पर्धी होगी।
प्रश्न: क्या आप एफओबी मूल्य उद्धृत कर सकते हैं?
एकः हाँ. हम हवा, डीएचएल, टीएनटी, यूपीएस, FEDEX, आदि द्वारा वितरित कर सकते हैं. बड़ी मात्रा के लिए हम समुद्र के द्वारा वितरित करेंगे. हम माल ढुलाई और नेतृत्व समय के साथ कीमत उद्धृत कर सकते हैं के बाद आप मात्रा के साथ विस्तृत आवश्यकताएं प्रदान करते हैं.
प्रश्न: आपकी गुणवत्ता कैसी है?
A: हमारा उत्पादन IEC और यूरोपीय मानकों का पालन करता है। CE, ISO, RoHS, CPR, और ANATEL प्रमाणित। सभी उत्पादों को डिलीवरी से पहले 100% परीक्षण किया जाता है।
प्रश्नः आपका नेतृत्व समय क्या है?
एः यह मात्रा और उत्पादों पर निर्भर करता है। फाइबर ऑप्टिक पैच कॉर्ड के लिए, लीड समय 2-3 कार्य दिवसों तक 5000 टुकड़ों के लिए हो सकता है। हम स्टॉक में नियमित उत्पादों को रखते हैं और तत्काल आदेशों को संभाल सकते हैं।
प्रश्न: आपकी गारंटी क्या है?
एकः उत्पाद के आधार पर, हम वितरण की तारीख से पैच कॉर्ड के लिए 1 वर्ष की वारंटी प्रदान करते हैं, केवल गैर-कृत्रिम क्षति को कवर करते हैं। कृत्रिम क्षति के लिए, हम केवल 1 वर्ष की वारंटी प्रदान करते हैं।हम ग्राहक द्वारा भुगतान किए गए माल के साथ निःशुल्क मरम्मत करते हैं.
प्रश्न: आपका पैकिंग क्या है?
A: अंतर्राष्ट्रीय निर्यात मानक पैकेज। उद्धरण से पहले अनुरोध पर अनुकूलित लोगो मुद्रण उपलब्ध है।
प्रश्न: क्या आप OEM/ODM की पेशकश कर सकते हैं?
एकः हाँ, हम कर सकते हैं. सभी उत्पादों OEM/ODM स्वीकार करते हैं. हम गोपनीयता समझौते पर हस्ताक्षर कर सकते हैं.
प्रश्न: क्या मैं नमूना ले सकता हूँ?
A: $10 USD से कम के उत्पादों के लिए निःशुल्क नमूने उपलब्ध हैं। शिपिंग की लागत खरीदार द्वारा डिलीवरी से पहले भुगतान की जाती है।
प्रश्न: मैं कैसे ऑर्डर कर सकता हूँ?
एः 1. उत्पाद के नाम, विनिर्देश और मात्रा के साथ पूछताछ भेजें। 2. हम लीड समय के साथ उद्धरण प्रदान करते हैं। 3. पुष्टि के बाद, हम बैंक विवरण के साथ पीआई भेजते हैं। 4. भुगतान के बाद उत्पादन शुरू होता है।वितरण से पहले प्राप्तकर्ता की पुष्टि करें6. शिपमेंट के बाद दिया गया ट्रैकिंग नंबर।
प्रश्न: आपकी भुगतान अवधि क्या है?
एकः टी / टी, वेस्टर्न यूनियन, पेपैल, मनीग्राम. बड़ी मात्रा के लिएः 50% जमा, डिलीवरी से पहले 50% शेष राशि. हम प्रतिस्पर्धी मूल्य प्रदान करते हैं जो समकक्ष गुणवत्ता के लिए बाजार दरों से मेल खाते हैं।
