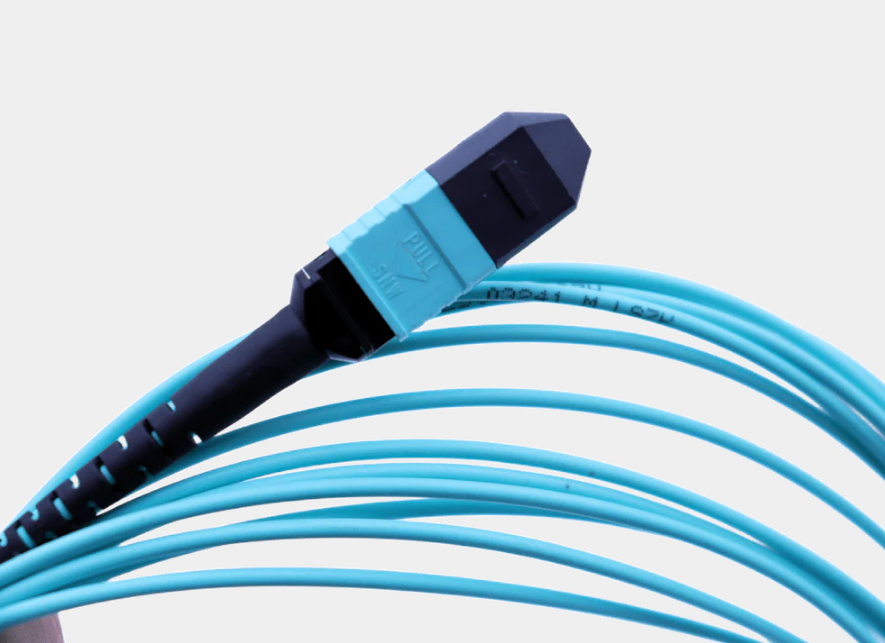

एमपीओ एमटीपी उच्च-घनत्व मल्टी-फाइबर पैच कॉर्ड - 8/12/24 करोड़, कम हानि, 500 संभोग चक्र, आईईसी और टीआईए अनुरूप
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | शेनझेन, चीन |
| ब्रांड नाम: | Takfly/OEM |
| प्रमाणन: | CE, ISO, RoHS, GS |
| मॉडल संख्या: | एमपीओ/एमटीपी पैच कॉर्ड |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | US $9.88-US $19.88/ Pcs |
| पैकेजिंग विवरण: | पीपी बैग फिर कार्टन में |
| प्रसव के समय: | 3-7कार्य दिवस |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन, पेपैल |
| आपूर्ति की क्षमता: | 50000 पीसी/महीना |
|
विस्तार जानकारी |
|||
| मुख्य: | मल्टीकोर | कनेक्टर ए: | अनुसूचित जाति |
|---|---|---|---|
| कनेक्टर बी: | एमपीओ/एमटीपी | फाइबर मोड: | 50/125um |
| केबल व्यास: | 0.9/2.0/3.0 | पोलिश प्रकार: | पीसी/एपीसी |
| वापसी हानि: | एमएम/पीसी:20dB/एसएम/एपीसी:60dB | निविष्ट वस्तु का नुकसान: | 0.35dB अधिकतम (0.15dB प्रकार) |
| बाहरी म्यान सामग्री: | PVC/LSZH | झुकने वाली त्रिज्या स्थैतिक/गतिशील: | 10दिन/20दिन |
| एचएस कोड: | 854470000 | लिंग: | पुरुष महिला |
| प्रमुखता देना: | एमपीओ एमटीपी पैच कॉर्ड 24 कोर,एमपीओ एमटीपी फाइबर केबल कम हानि,एमपीओ एमटीपी पैच कॉर्ड आईईसी अनुरूप |
||
उत्पाद विवरण
एमपीओ एमटीपी हाई-डेंसिटी मल्टी-फाइबर पैच कॉर्ड
8/12/24 करोड़, कम हानि, 500 मेटिंग चक्र, आईईसी और टीआईए अनुपालक
उत्पाद अवलोकन
एमपीओ/एमटीपी मल्टी-फाइबर कनेक्टर श्रृंखला को डेटा केंद्रों, दूरसंचार केंद्रीय कार्यालयों, सीएटीवी हेडएंड और औद्योगिक वातावरण में उच्च-घनत्व ऑप्टिकल इंटरकनेक्शन के लिए इंजीनियर किया गया है। उच्च-सटीकता गाइड पिन के साथ संयुक्त एक सटीक-मोल्डेड एमटी फेरूल एक एकल इंटरफ़ेस में 24 फाइबर तक का सटीक संरेखण सुनिश्चित करता है। विभिन्न लिंक बजट आवश्यकताओं से मेल खाने के लिए दो प्रदर्शन ग्रेड-मानक और निम्न-हानि-उपलब्ध हैं। सभी उत्पाद 100% फ़ैक्टरी परीक्षण के साथ IEC 61754-7 और EIA/TIA-604-5 को पूरा करते हैं।
प्रमुख विशेषताऐं
- सुसंगत कोर ज्यामिति के लिए परिशुद्धता से ढाला गया एमटी फेरूल
- बार-बार संभोग के बाद विश्वसनीय संरेखण के लिए उच्च परिशुद्धता गाइड पिन
- एक कॉम्पैक्ट फॉर्म फैक्टर में 4, 8, 12 या 24 फाइबर का समर्थन करता है
- मानक हानि (≤0.35dB प्रकार/≤0.70dB अधिकतम) और कम हानि (≤0.20dB प्रकार/≤0.35dB अधिकतम)
- सिंगल-मोड (G652, G655, G657) और मल्टी-मोड (OM1-OM5) फाइबर के साथ संगत
- एकाधिक केबल प्रकार: मिनी राउंड (≤4.5 मिमी ओडी) या रिबन (≤3.0×5.0 मिमी)
- जैकेट विकल्प: पीवीसी या एलएसजेडएच (कम धुआं, हलोजन मुक्त)
- ध्रुवीयता प्रबंधन: रंग कोडिंग और लेबलिंग के साथ टाइप ए, बी, सी
उन्नत प्रदर्शन विशेषताएँ
यांत्रिक स्थायित्व
- संभोग चक्र:≥500 (प्रविष्टि हानि भिन्नता ≤0.2dB)
- तन्यता ताकत:2.0 मिमी केबल के लिए ≥50N (केबल से कनेक्टर)
- कंपन और झटका:औद्योगिक उपयोग के लिए GR-1435-CORE आवश्यकताओं को पूरा करता है
पर्यावरणीय विश्वसनीयता
- नम गर्मी सायक्लिंग:-10℃ से +65℃, 93% आरएच, 5 चक्र → आईएल भिन्नता ≤0.3dB
- उच्च तापमान उम्र बढ़ने:168 घंटों के लिए 85℃ → आईएल भिन्नता ≤0.3dB
- कम तापमान पर भंडारण:-40℃ 24 घंटे के लिए → आईएल भिन्नता ≤0.2dB
ध्रुवीयता प्रबंधन समर्थन
- टाइप ए (सीधे):फाइबर स्थिति के समानांतर कुंजी स्थिति
- टाइप बी (उलटा):कुंजी उलटी, फ़ाइबर स्थिति प्रतिबिम्बित
- टाइप सी (जोड़ी में):आसन्न फाइबर जोड़े की अदला-बदली की गई
- आसान पहचान के लिए रंग-कोडित जूते और लेबल उपलब्ध हैं
अनुकूलता
सभी मानक एमटीपी/एमपीओ एडाप्टर और उपकरण पोर्ट (क्यूएसएफपी-डीडी, ओएसएफपी, एसएफपी-डीडी, आदि) के साथ पूरी तरह से संगत। पुरुष (पिन) और महिला (कोई पिन नहीं) संस्करण उपलब्ध हैं।
तकनीकी निर्देश
| पैरामीटर | एलसी, एससी, एसटी, एफसी (सिंगल-फाइबर) | एमपीओ/एमटीपी (मल्टी-फाइबर) |
|---|---|---|
| अंत चेहरा प्रकार | यूपीसी/एपीसी | पीसी/एपीसी |
| फाइबर प्रकार | एसएम (जी652, जी655, जी657); एमएम (ओएम1-ओएम5) | वही |
| कोर गिनती | 8, 12, 24 | वही |
| केबल व्यास | 0.9/2.0/3.0 मिमी | मिनी राउंड: ≤4.5 मिमी रिबन: ≤3.0×5.0 मिमी |
| सम्मिलन हानि (मानक ग्रेड) | ≤0.3 डीबी (एकल-फाइबर) | प्रकार. ≤0.35 डीबी / अधिकतम ≤0.70 डीबी |
| निवेशन हानि (कम हानि ग्रेड) | -- | प्रकार. ≤0.20 डीबी / अधिकतम ≤0.35 डीबी |
| वापसी हानि (न्यूनतम) | यूपीसी एसएम: 40डीबी; एपीसी एसएम: 60 डीबी; यूपीसी एमएम: 25 डीबी | एसएम एपीसी: 60 डीबी; एमएम पीसी: 20 डीबी |
| तरंग दैर्ध्य का परीक्षण करें | एसएम: 1310/1550 एनएम; एमएम: 850/1300 एनएम | वही |
| repeatability | ≤0.1 डीबी | वही |
| सहनशीलता | ≤0.2 डीबी | वही |
| परस्पर | ≤0.2 डीबी | वही |
| परिचालन तापमान | -20℃ ~ +70℃ | वही |
| भंडारण तापमान | -40℃ ~ +80℃ | वही |
| बाहरी आवरण सामग्री | पीवीसी / एलएसजेडएच | वही |
| झुकने की त्रिज्या (स्थिर/गतिशील) | 10डी/20डी | वही |
| लंबाई | स्वनिर्धारित | स्वनिर्धारित |
| संभोग चक्र | -- | ≥500 (ΔIL ≤0.2dB) |
| तन्यता ताकत (2.0 मिमी केबल) | -- | ≥50N |
| नम ताप परीक्षण | -- | ΔIL ≤0.3dB 5 चक्रों के बाद |
| उच्च-तापमान उम्र बढ़ने | -- | ΔIL ≤0.3dB 168 घंटे के बाद @85℃ |
अनुप्रयोग परिदृश्य
डेटा सेंटर - 40जी/100जी/400जी लिंक
उदाहरण:12-फाइबर लो-लॉस MPO पैच कॉर्ड QSFP-40G-SR4 को पैचिंग क्षेत्र से जोड़ता है।
फ़ायदा:4 डुप्लेक्स एलसी जोड़े को प्रतिस्थापित करता है, केबल ट्रे स्थान का 75% बचाता है।
फ़ायदा:4 डुप्लेक्स एलसी जोड़े को प्रतिस्थापित करता है, केबल ट्रे स्थान का 75% बचाता है।
टेलीकॉम सेंट्रल ऑफिस - बैकबोन अपग्रेड
उदाहरण:24-फाइबर एमपीओ रिबन केबल ओडीएफ उप-रैक को एमपीओ-एलसी ब्रेकआउट मॉड्यूल से जोड़ता है।
फ़ायदा:तीव्र परिनियोजन, 400G सुसंगत प्रकाशिकी के लिए तैयार।
फ़ायदा:तीव्र परिनियोजन, 400G सुसंगत प्रकाशिकी के लिए तैयार।
औद्योगिक - मजबूत इंटरकनेक्ट
उदाहरण:कंपन-प्रतिरोधी एमपीओ जम्पर, ऑपरेटिंग तापमान -40℃ से +85℃, झटका और कंपन परीक्षण पास कर लिया।
फ़ायदा:कठोर वातावरण के लिए नमक स्प्रे और मोल्ड प्रतिरोध।
फ़ायदा:कठोर वातावरण के लिए नमक स्प्रे और मोल्ड प्रतिरोध।
CATV हेडएंड - मल्टी-चैनल वीडियो वितरण
उदाहरण:1×12 एमपीओ स्प्लिटर 12 ऑप्टिकल रिसीवर्स को फीड करता है।
फ़ायदा:उच्च घनत्व, केबल अव्यवस्था को कम करता है।
फ़ायदा:उच्च घनत्व, केबल अव्यवस्था को कम करता है।
प्रतिस्पर्धात्मक लाभ
| तुलना | मानक एमपीओ | यह एमपीओ/एमटीपी श्रृंखला |
|---|---|---|
| विशिष्ट प्रविष्टि हानि | 0.5 डीबी | 0.35 डीबी (एसटीडी) / 0.20 डीबी (कम नुकसान) |
| संभोग चक्र | 200 | ≥500 |
| अधिकतम परिचालन तापमान | 70℃ | 85℃ (अल्पकालिक), 70℃ (दीर्घकालिक) |
| ध्रुवीयता प्रबंधन | वैकल्पिक | रंग कोडिंग के साथ पूर्ण प्रकार ए/बी/सी |
| पर्यावरण परीक्षण डेटा | निर्दिष्ट नहीं है | नम गर्मी, थर्मल चक्र, कंपन रिपोर्ट |
| कस्टम लंबाई | सीमित | 0.5 मीटर से 200 मीटर तक कोई भी लंबाई |
ऑर्डर देना और अनुकूलन
| अनुकूलन विकल्प | विकल्प |
|---|---|
| कोर गिनती | 8, 12, 24 |
| हानि ग्रेड | मानक/निम्न हानि |
| केबल प्रकार | मिनी राउंड/रिबन |
| बाहरी आवरण | पीवीसी / एलएसजेडएच |
| अंत चेहरा | पीसी/एपीसी |
| विचारों में भिन्नता | ए/बी/सी टाइप करें |
| योजक लिंग | पुरुष (पिन के साथ) / महिला (पिन के बिना) |
| लंबाई | 0.5 मीटर ~ 200 मीटर |

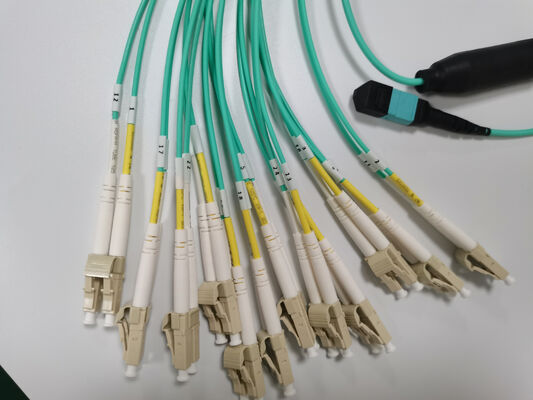

| ब्रेकआउट फैनआउट | एमपीओ से एलसी/एससी ब्रेकआउट केबल उपलब्ध हैं |
ऑर्डरिंग कोड उदाहरण:
MPO-12-LL-राउंड-LSZH-3M-APC-प्रकार-पुरुषगुणवत्ता आश्वासन एवं प्रमाणन
- 100% आईएल और आरएल का परीक्षण किया गया- प्रत्येक पैच कॉर्ड एक परीक्षण रिपोर्ट के साथ आता है
- 3डी इंटरफेरोमीटर निरीक्षण- वक्रता का त्रिज्या, फाइबर ऊंचाई, आईईसी मानकों के अनुसार ऑफसेट
- RoHS और पहुंच के अनुरूप
- यूएल सूचीबद्ध(एलएसजेडएच सामग्री के लिए)
उत्पाद सारांश
यह एमपीओ/एमटीपी मल्टी-फाइबर पैच कॉर्ड श्रृंखला मानक और कम-नुकसान ग्रेड, उन्नत यांत्रिक स्थायित्व (≥500 संभोग चक्र), सिद्ध पर्यावरणीय स्थिरता (नम गर्मी, उच्च तापमान उम्र बढ़ने), और पूर्ण ध्रुवता प्रबंधन (प्रकार ए/बी/सी) प्रदान करती है। यह डेटा सेंटर, टेलीकॉम, CATV और औद्योगिक अनुप्रयोगों में उच्च-घनत्व, उच्च-विश्वसनीयता फाइबर इंटरकनेक्शन के लिए आदर्श है। सभी विशिष्टताओं का फ़ैक्टरी-परीक्षण किया गया है, और कस्टम कॉन्फ़िगरेशन उपलब्ध हैं।
अक्सर पूछे जाने वाले प्रश्नों
प्रश्न: क्या आप निर्माता हैं?
उत्तर: हां, हम 2000 में स्थापित शेन्ज़ेन, चीन में एक निर्माता, एफटीटीएच समाधान और डेटा सेंटर कुल समाधान प्रदाता हैं।
प्रश्न: आपका MOQ क्या है?
ए: MOQ 1 पीसी हो सकता है, लेकिन कीमत प्रतिस्पर्धी नहीं है। अधिक मात्रा, कीमत अधिक प्रतिस्पर्धी होगी.
प्रश्न: क्या आप एफओबी मूल्य उद्धृत कर सकते हैं?
उत्तर: हाँ. हम हवाई मार्ग, डीएचएल, टीएनटी, यूपीसी, फेडेक्स आदि द्वारा डिलीवरी कर सकते हैं। बड़ी मात्रा के लिए हम इसे समुद्र के द्वारा वितरित करेंगे। आपके द्वारा हमें मात्रा के साथ विस्तृत आवश्यकताओं के बारे में बताने के बाद, हम आपके लिए माल ढुलाई और लीड समय के साथ कीमत उद्धृत कर सकते हैं। हमारे पास प्रतिस्पर्धी शिपिंग फारवर्डर हैं। अधिक समाधान के लिए, आप बेझिझक हमसे संपर्क कर सकते हैं।
प्रश्न: आपकी गुणवत्ता कैसी है?
ए: हमारा उत्पादन आईईसी, यूरोप मानक के अनुसार है। CE, ISO, RoHS, CPR, और ANATEL प्रमाणित। डिलीवरी से पहले सभी उत्पादों का 100% परीक्षण किया जाता है।
प्रश्न: आपका नेतृत्व समय क्या है?
उत्तर: यह मात्रा और उत्पादों पर निर्भर करता है। फाइबर ऑप्टिक पैच कॉर्ड के लिए, लीड टाइम 5000 पीसी के भीतर 2-3 कार्य दिवस हो सकता है। हम नियमित उत्पाद स्टॉक में रखते हैं। इसके अलावा, हम अत्यावश्यक आदेशों से निपट सकते हैं।
प्रश्न: आपकी वारंटी क्या है?
उत्तर: विभिन्न उत्पाद पर निर्भर करता है, हमारे पास डिलीवरी के बाद से पैच कॉर्ड के लिए 1 वर्ष की वारंटी है, लेकिन केवल गैर-कृत्रिम क्षति के लिए जिम्मेदार है। कृत्रिम क्षति के लिए, हम इसे आपके लिए निःशुल्क मरम्मत कर सकते हैं, भाड़ा आपकी ओर से भुगतान किया जाएगा।
प्रश्न: आपकी पैकिंग क्या है?
ए: अंतर्राष्ट्रीय निर्यात मानक पैकेज। यदि आपको पैकिंग पर अपना लोगो मुद्रित करने की आवश्यकता है, तो कृपया उद्धरण देने से पहले हमें बताएं।
प्रश्न: क्या आप OEM/ODM की पेशकश कर सकते हैं?
उत्तर: हाँ, हम कर सकते हैं। सभी उत्पाद OEM/ODM स्वीकार करते हैं। हम गोपनीयता समझौते पर हस्ताक्षर कर सकते हैं.
प्रश्न: क्या मुझे एक नमूना मिल सकता है?
उत्तर: यह इस बात पर निर्भर करता है कि कौन से उत्पाद, 10 USD से कम कीमत में निःशुल्क नमूना प्रदान किए जाते हैं। डिलीवरी से पहले खरीदार द्वारा माल ढुलाई का भुगतान किया जाएगा।
प्रश्न: मैं कैसे ऑर्डर कर सकता हूं?
ए:
- उत्पाद के नाम, विशिष्टता और मात्रा के साथ हमें मेल या पूछताछ भेजें। यदि आपको एफओबी, सीआईएफ, सीएफआर मूल्य की आवश्यकता है तो अपना प्राप्त पता प्रदान करें।
- हम लीड टाइम के साथ अपना कोटेशन पेश करेंगे।
- कोटेशन की पुष्टि होने के बाद, हम अपने बैंक खाते के साथ एक पीआई भेजेंगे।
- भुगतान प्राप्त होने के बाद उत्पादन की व्यवस्था की जाएगी.
- इससे पहले कि हम इसे वितरित करें, खेप प्राप्तकर्ता की पुष्टि कर लें।
- डिलीवरी के बाद ट्रैकिंग नंबर प्रदान किया जाएगा।
प्रश्न: आपकी भुगतान अवधि क्या है?
ए: टी/टी, वेस्टर्न यूनियन, पेपैल, मनीग्राम एक बार में। बड़ी रकम के लिए, 50% अग्रिम जमा, 50% शेष राशि डिलीवरी से पहले भुगतान किया जा सकता है।
