रखरखाव और स्थापना और समस्या निवारण के लिए एफटीटीएक्स मल्टीफंक्शन ऑप्टिकल फाइबर आइडेंटिफ़ायर (ओएफआई)।
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन, शेन्ज़ेन |
| ब्रांड नाम: | DF/OEM/Nuetral |
| प्रमाणन: | CE/ROHS/REACH/ISO9001/ISO14001 |
| मॉडल संख्या: | रखरखाव और स्थापना और समस्या निवारण के लिए एफटीटीएक्स मल्टीफंक्शन ऑप्टिकल फाइबर आइडेंटिफ़ायर (ओएफआई)। |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | बातचीत योग्य |
|---|---|
| मूल्य: | negotiable denpend on QTY |
| पैकेजिंग विवरण: | ब्लिस्टर बॉक्स+कार्टन |
| प्रसव के समय: | 5-9 कार्य दिवस मात्रा पर निर्भर करता है |
| भुगतान शर्तें: | वेस्टर्न यूनियन, टी/टी, मनीग्राम/पेपैल |
| आपूर्ति की क्षमता: | 1000 पीसी/दिन |
|
विस्तार जानकारी |
|||
| प्रोडक्ट का नाम: | रखरखाव और स्थापना और समस्या निवारण के लिए एफटीटीएक्स मल्टीफंक्शन ऑप्टिकल फाइबर आइडेंटिफ़ायर (ओएफआई)। | पहचाना तरंग दैर्ध्य सीमा: | 800-1700 एनएम |
|---|---|---|---|
| पहचाने गए सिग्नल प्रकार: | CW, 270Hz±5%, 1kHz±5%, 2kHz±5% | डिटेक्टर प्रकार: | Ø1 मिमी इंगैस 2pcs |
| सिग्नल दिशा: | बाएँ और दाएँ एलईडी | वजन (छ): | 200 |
| आयाम: | 196x30.5x27 | परिचालन तापमान: | -10°C～+60°C |
| फाइबर ब्रांड: | कॉर्निंग, वाईओएफसी, ओएफएस, ड्रेका | ||
| प्रमुखता देना: | एफटीटीएक्स ऑप्टिकल फाइबर पहचानकर्ता,मल्टीफंक्शन फाइबर ऑप्टिक टूल,फाइबर समस्या निवारण के लिए ओएफआई |
||
उत्पाद विवरण
एफटीटीएक्स मल्टीफंक्शन ऑप्टिकल फाइबर पहचानकर्ता (ओएफआई)
फाइबर ऑप्टिक रखरखाव, स्थापना और समस्या निवारण के लिए आवश्यक उपकरण।और नेटवर्क सेवा को बाधित किए बिना सापेक्ष ऑप्टिकल शक्ति को मापें.
उत्पाद का अवलोकन
तेजी से संचरण दिशा की पहचान करता है और वर्तमान सेवा को बाधित किए बिना सापेक्ष कोर शक्ति प्रदर्शित करता है।और निरंतर श्रव्य स्वर के साथ 2kHz.

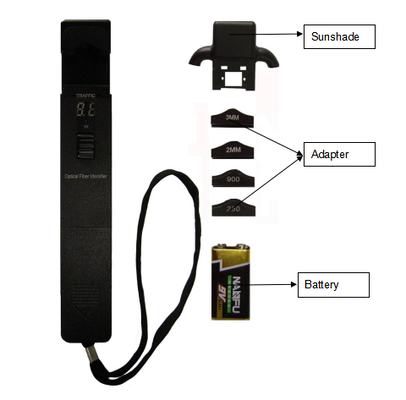

चार एडाप्टर सिर उपलब्ध: Ø0.25, Ø0.9Ø2.0 और Ø3.0. 9V क्षारीय बैटरी द्वारा संचालित.
प्रमुख विशेषताएं
- पोर्टेबल, कॉम्पैक्ट आकार और उपयोग में आसान डिजाइन
- फाइबर क्षति के बिना यातायात दिशा और आवृत्ति स्वर (270Hz, 1KHz, 2KHz) को कुशलतापूर्वक पहचानता है
- परीक्षण किए गए फाइबरों के लिए कोर पावर डिस्प्ले
- कम झुकने का नुकसान और उच्च कुशल उत्पादन
- आसानी से बदलने योग्य एडाप्टर (Ø0.25, Ø0.9, Ø2.0, Ø3.0)

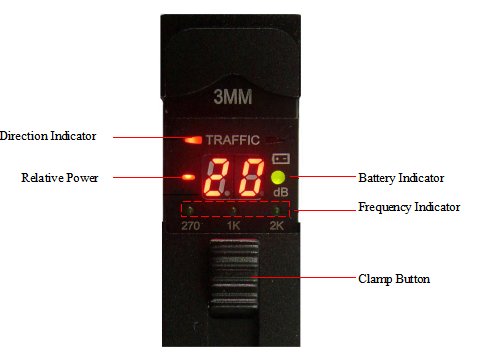

कार्य विवरण
(1) क्लैंप
फाइबर को ठीक स्थान पर कसकर पकड़ें।
(2) क्लैंप दबाने वाला बटन
एडाप्टर सिर को ठीक करने के लिए बटन ऊपर और नीचे दबाएं। एडाप्टर सिर को ढीला करने के लिए फिर से बटन दबाएं।
(3) एलईडी संकेतक
एलईडी संकेतक सिग्नल दिशा, मॉड्यूलेशन और बैटरी स्तर दिखाता है।
तकनीकी विनिर्देश
| प्रकार | ऑप्टिकल फाइबर पहचानकर्ता |
|---|---|
| पहचान की गई तरंग दैर्ध्य सीमा | 800-1700 एनएम |
| पहचाना गया संकेत प्रकार | CW, 270Hz±5%, 1kHz±5%, 2kHz±5% |
| डिटेक्टर का प्रकार | Ø1 मिमी InGaAs 2pcs |
| एडाप्टर प्रकार | Ø0.25 (नंगे फाइबर), Ø0.9 (Ø0.9 केबल), Ø2.0 (Ø2.0 केबल), Ø3.0 (Ø3.0 केबल) |
| सिग्नल दिशा | बाएं और दाएं एलईडी |
| एकल दिशा परीक्षण रेंज (dBm, CW/0.9mm नंगे फाइबर) | -46~10 ((1310nm), -50~10 ((1550nm) |
| सिग्नल पावर टेस्ट रेंज (dBm, CW/0.9mm नंगे फाइबर) | -50~+10 |
| सिग्नल आवृत्ति प्रदर्शन (हर्ट्ज) | 270, 1k, 2k |
| आवृत्ति परीक्षण सीमा (dBm, औसत मूल्य) | Ø0.9, Ø2.0, Ø3.0: -30~0 (270Hz,1KHz), -25~0 (2KHz) Ø0.25: -25~0 (1KHz,2KHz), -20~0 (2KHz) |
| सम्मिलन हानि ((dB, विशिष्ट मूल्य) | 0.8 (1310nm), 2.5 (1550nm) |
| क्षारीय बैटरी ((V) | 9 |
| ऑपरेटिंग तापमान ((°C) | -10-+60 |
| भंडारण तापमान ((°C) | -25-+70 |
| आयाम (मिमी) | 196X30.5X27 |
| वजन (जी) | 200 |
ऑप्टिकल फाइबर पहचान प्रक्रिया
- एडाप्टर के सिर में फाइबर डालें, क्लैंप को लॉक करने के लिए बटन दबाएं और सनशेड को कवर करें
- जब ऑप्टिकल सिग्नल फाइबर के माध्यम से गुजरता है, एलईडी प्रकाशक अंतराल श्रव्य स्वर के साथ यातायात दिशा इंगित करता है और सापेक्ष कोर शक्ति डिजिटल रूप से प्रदर्शित करता है
- यदि कोई ऑप्टिकल सिग्नल फाइबर के माध्यम से गुजरता है, एलईडी बंद रहता है और कोर शक्ति स्थिति में "लो" प्रदर्शित करता है
- निरंतर श्रव्य स्वर के साथ 2KHz, 1KHz और 270Hz मॉड्यूलेटेड स्वरों की उपस्थिति का पता लगाता है
रखरखाव दिशानिर्देश
- विशिष्ट प्रकार के अनुसार फाइबर को ग्रूव में रखें
- धूल के संचय को रोकने के लिए नियमित रूप से कपास के टोपों के साथ डिटेक्टर की सतह को साफ करें
- लंबे समय तक उपयोग में नहीं आने पर बैटरी निकालें
उत्पाद छवि
TAKFLY क्यों चुनें?
- फाइबर ऑप्टिक उत्पादों में विनिर्माण अनुभव के 26+ वर्ष
- 450+ असेंबली श्रमिकों के साथ 3+ वर्ष का अनुभव
- नवाचार के लिए समर्पित 10+ आर एंड डी इंजीनियर
- जर्मनी ने इंजेक्शन मशीन और 16 उत्पादन लाइनें आयात कीं
- 30+ testing machines: OTDR, 3D, VFL, IL&RL test instruments, tension strength testers, crush resistance testers, power meter testers, light checkers 30+ testing machines: OTDR, 3D, VFL, IL&RL test instruments, tension strength testers, crush resistance testers, power meter testers, light checkers
- OEM ब्रांडिंग स्वीकार्य है
- वैश्विक प्रदर्शनी में भागीदारी: ओएफसी, ईसीओसी, कम्युनिकेशन एशिया, नेटकॉम, अफ्रीकाकॉम, एसवीआईएजेड आईसीटी, कम्युनिकेशन इंडोनेशिया, ग्लोबल सोर्स इलेक्ट्रॉनिक प्रदर्शनी
गुणवत्ता नियंत्रण
- उत्पादन से पहले कच्चे माल का निरीक्षण
- प्रत्येक प्रक्रिया के बाद पूर्ण निरीक्षण
- अर्ध-तैयार उत्पादन की व्यापक जांच
- पैकिंग से पहले तैयार उत्पाद का पूर्ण निरीक्षण
- गुणवत्ता सुनिश्चित करने के लिए प्री-शिपिंग स्पॉट चेक
डिलीवरी की जानकारी
नमूनेः 1-3 कार्य दिवस
बड़े पैमाने पर उत्पादन आदेशः 3-7 कार्य दिवस
पैकेजिंगः प्लास्टिक बैग, कार्टन और पैलेट अनुरोध पर उपलब्ध है
