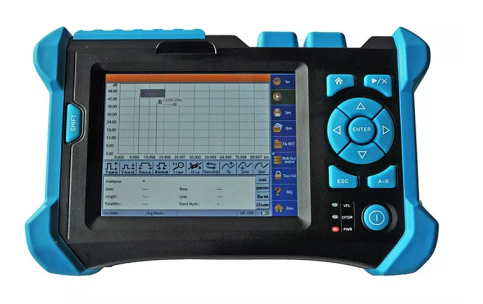

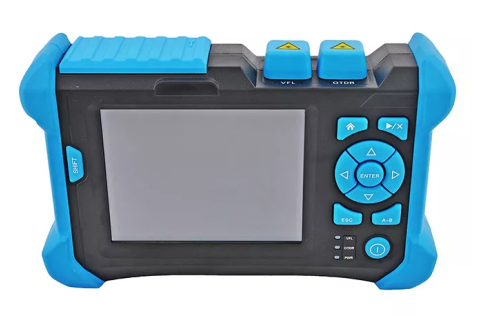

ऑप्टिकल टाइम डोमेन रिफ्लेक्टोमीटर ∙ ओटीडीआर परीक्षक उपकरण ∙ शक्तिशाली प्रदर्शन ∙ आसान संचालन ∙ कुशल कार्य
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन, शेन्ज़ेन |
| ब्रांड नाम: | DF/OEM/Nuetral |
| प्रमाणन: | CE/ROHS/REACH/ISO9001/ISO14001 |
| मॉडल संख्या: | ऑप्टिकल टाइम डोमेन रिफ्लेक्टोमीटर |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | बातचीत योग्य |
|---|---|
| मूल्य: | negotiable denpend on QTY |
| पैकेजिंग विवरण: | ब्लिस्टर बॉक्स+कार्टन |
| प्रसव के समय: | 5-9 कार्य दिवस मात्रा पर निर्भर करता है |
| भुगतान शर्तें: | वेस्टर्न यूनियन, टी/टी, मनीग्राम/पेपैल |
| आपूर्ति की क्षमता: | 1000 पीसी/दिन |
|
विस्तार जानकारी |
|||
| प्रोडक्ट का नाम: | ऑप्टिकल टाइम डोमेन रिफ्लेक्टोमीटर | ओटीडीआर परीक्षक उपकरण | शक्तिशाली प्रदर्शन और आसान संचालन और कुश | वेवलेंथ: | 850/1300 1310/1550 1310/1490/1550 1625 |
|---|---|---|---|
| ऑप्टिकल इंटरफ़ेस: | एफसी/यूपीसी (पीसी, और एपीसी चयन योग्य हैं) | डेटा इंटरफ़ेस: | यूएसबी इंटरफ़ेस, एसडी कार्ड इंटरफ़ेस |
| संचार बंदरगाह: | USB | अधिकतम परीक्षण दूरी: | 3 किमी |
| ऑपरेशन तापमान(℃): | -10～+50°C | आयाम (एच x डब्ल्यू x डी): | 150 x 235 x 66 मिमी |
| वज़न: | 1.5 किलो | फाइबर ब्रांड: | कॉर्निंग, वाईओएफसी, ओएफएस, ड्रेका |
| प्रमुखता देना: | ओटीडीआर परीक्षक उपकरण,ऑप्टिकल फाइबर ऑप्टिक के लिए ऑप्टिकल टाइम डोमेन रिफ्लेक्टोमीटर,ओटीडीआर परीक्षक शक्तिशाली प्रदर्शन |
||
उत्पाद विवरण
ऑप्टिकल टाइम-डोमेन रिफ्लेक्टोमीटर (OTDR) एक महत्वपूर्ण उपकरण है जिसका उपयोग ऑप्टिकल फाइबरों की विशेषता और परीक्षण के लिए किया जाता है, जिससे दोषों की पहचान करने, नुकसान को मापने,और फाइबर ऑप्टिक नेटवर्क की अखंडता सुनिश्चित करें.
ऑप्टिकल टाइम डोमेन रिफ्लेक्टोमीटर अवलोकन
FTTx, मेट्रोपॉलिटन एरिया नेटवर्क, बैकबोन नेटवर्क और अन्य ऑप्टिकल नेटवर्क अनुप्रयोगों के लिए माप आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया।

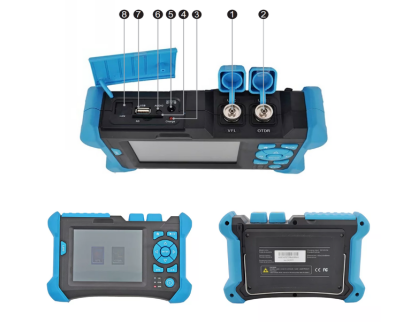

ऑप्टिकल टाइम डोमेन रिफ्लेक्टोमीटर अनुप्रयोग
- ऑप्टिकल इंटरफेस 1/वीएफएल
- ऑप्टिकल इंटरफेस 2/OTDR
- चार्जिंग सूचक
- एसडी कार्ड इंटरफ़ेस
- पावर एडाप्टर इंटरफ़ेस
- ईयरफोन इंटरफ़ेस
- यूएसबी इंटरफेस
- ईथरनेट इंटरफ़ेस
ऑप्टिकल टाइम डोमेन रिफ्लेक्टोमीटर विशेषताएं
- आसान संचालन के लिए शॉर्टकट कुंजी के साथ बड़ी टच स्क्रीन
- लंबे समय तक काम करने वाली बड़ी क्षमता वाली बहुलक लिथियम बैटरी
- सरल संचालन और शक्तिशाली कार्यक्षमता के साथ बुद्धिमान परीक्षण
- मेमोरी कार्ड + एसडी कार्ड मीडिया व्यापक ट्रेस स्टोरेज क्षमता के साथ
- FTTx परीक्षण आवश्यकताओं को पूरा करने में सक्षम
- कई तरंग दैर्ध्य विकल्प उपलब्ध
- धूल और झटके प्रतिरोधी सुरक्षा के साथ ठोस आवरण डिजाइन
तकनीकी विनिर्देश
| तरंग दैर्ध्य (nm) | 850/1300 | 1310/1550 | 1310/1490/1550 | 1625 |
|---|---|---|---|---|
| गतिशील सीमा ((dB) | 21/19 | 32/30 | 32/30/30 | 344, 365 |
| पल्स चौड़ाई (ns) | 5,20,40,80,160,320,640,1280 | 5,10,20,40,80,160,320,640,1280,2560,5120,10240,20480 | ||
| घटना अंधा क्षेत्र (m) | 10 | ≤1.8 | ||
| कमजोरी अंधा क्षेत्र (एम) | 20 | ≤10 | ||
| प्रदर्शन | 5.6" एलसीडी टच स्क्रीन | |||
| रैखिकता (dB/dB) | ±0.05 | |||
| हानि की सीमा (dB) | 0.05 | |||
| हानि संकल्प अनुपात (dB) | 0.01 | |||
| नमूनाकरण संकल्प अनुपात ((m) | 0.125 से 8 | |||
| नमूना लेने की जगह | 32K | |||
| दूरी अनिश्चितता (m) | ±(1 मीटर + 5 x 10 x दूरी + नमूना लेने का अंतराल) | |||
| दूरी का दायरा (किमी) | 0.3 से 180 तक | |||
| वास्तविक समय में ताज़ा करने की विशिष्ट अवधि | 0.2 | |||
| ट्रेस की मेमोरी क्षमता | एसडी कार्ड (4जी), > 10000 टुकड़े | |||
| माप की अवधि | उपयोगकर्ता द्वारा परिभाषित; 5 सेकंड, 10 सेकंड, 15 सेकंड, 30 सेकंड, 1 मिनट, 2 मिनट और 3 मिनट चयन योग्य हैं | |||
सामान्य विनिर्देश
| आयाम (H x W x D) | 150 x 235 x 66 मिमी |
|---|---|
| वजन | 1.5 किलो |
| तापमान | परिचालन तापमान -10°C से 50°C स्मृति तापमान -40°C से 70°C |
| सापेक्ष आर्द्रता | 0% से 95% (गैर संक्षेपण) |
| विद्युत आपूर्ति | लिथियम बैटरी; निरंतर कार्य समय ≥ 8 घंटे |
इंटरफेस श्रेणी
| ऑप्टिकल इंटरफेस | एफसी/यूपीसी (पीसी और एपीसी चयन योग्य हैं) |
|---|---|
| डेटा इंटरफ़ेस | यूएसबी इंटरफ़ेस, एसडी कार्ड इंटरफ़ेस |
दृश्य विफलता अभिविन्यास वीएफएल
| तरंगदैर्ध्य | 650 एनएम |
|---|---|
| आउटपुट पावर (dBm) | ≥ -3 |
| अधिकतम परीक्षण दूरी | 3 किमी |
ओटीडीआर मीटर क्षमताएं
- स्वचालित माप मोडः स्वचालित पैरामीटर सेटिंग, ट्रेस डेटा बचत और विश्लेषण
- बहु तरंग दैर्ध्य माप मोडः विभिन्न तरंग दैर्ध्य के तहत फाइबर क्षीणन का विश्लेषण
- ट्रेस फिक्सिंग फंक्शनः मल्टी-कोर फाइबर इंस्टॉलेशन के लिए एक ही स्क्रीन पर ट्रेस की तुलना
- बहु तरंग दैर्ध्य विश्लेषण कार्यः ट्रेस फ़ाइलों की तुलना और विश्लेषण
- स्प्लिटर और फाइबर अंत पहचान के साथ FTTx ऑनलाइन परीक्षण
- 8 घंटे से अधिक स्टैंडबाय समय के साथ बड़ी क्षमता वाली लिथियम आयन रिचार्जेबल बैटरी
- 10,000 से अधिक निशानों के लिए भंडारण के साथ बेलकोर फ़ाइल प्रारूप (.sor)
- उपकरण सुरक्षा के लिए संचार प्रकाश का पता लगाने
- उपकरण की स्थिति की निगरानी के लिए कनेक्शन स्थिति का पता लगाना
- वास्तविक समय और औसत माप मोड के बीच लचीला स्विच
ओटीडीआर ट्रेस मैनेजर पीसी सॉफ्टवेयर
- थोक संशोधन और बैच प्रिंटिंग क्षमताएं
- अनुकूलन योग्य परीक्षण रिपोर्ट जनरेशन
- बहु मुद्रण मोडः एकल-पृष्ठ एकल-ट्रैक, बैच, बहु-ट्रैक, बहु-तरंग
- व्यक्तिगत मुद्रण विकल्प और पृष्ठ सेटअप
- पैरामीटर परिवर्तन विश्लेषण के लिए तरंग आकार अंतर तुलना
ऑप्टिकल टाइम डोमेन रिफ्लेक्टोमीटर
TAKFLY क्यों चुनें?
- फाइबर ऑप्टिक उत्पादों में विनिर्माण अनुभव के 26+ वर्ष
- 450+ असेंबली श्रमिकों के साथ 3+ वर्ष का अनुभव
- नवाचार के लिए समर्पित 10+ आर एंड डी इंजीनियर
- जर्मनी ने इंजेक्शन मशीन और 16 उत्पादन लाइनें आयात कीं
- ओटीडीआर, 3डी, वीएफएल, आईएल एंड आरएल परीक्षण यंत्रों सहित 30 से अधिक परीक्षण मशीनें
- OEM ब्रांडिंग स्वीकार्य है
- वैश्विक प्रदर्शनी में भागीदारीः OFC, ECOC, CommunicAsia और अधिक
गुणवत्ता नियंत्रण
- उत्पादन से पहले कच्चे माल का निरीक्षण
- प्रत्येक प्रक्रिया के बाद पूर्ण निरीक्षण
- अर्ध-तैयार उत्पादन की व्यापक जांच
- पैकिंग से पहले तैयार उत्पाद का पूर्ण निरीक्षण
- गुणवत्ता सुनिश्चित करने के लिए प्री-शिपिंग स्पॉट चेक
डिलीवरी की जानकारी
नमूने:1-3 कार्यदिवस
बड़े पैमाने पर उत्पादन आदेशः3-7 कार्यदिवस
पैकेजिंगःअनुरोध पर उपलब्ध प्लास्टिक बैग, कार्टन और पैलेट
