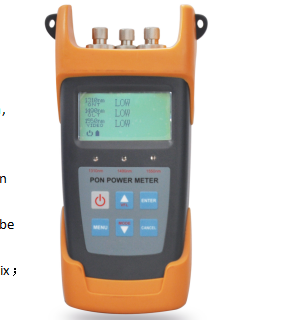

पीओएन ऑप्टिकल पावर मीटर | GPON/EPON और XGPON/XGSPON नेटवर्क के लिए
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन, शेन्ज़ेन |
| ब्रांड नाम: | DF/OEM/Nuetral |
| प्रमाणन: | CE/ROHS/REACH/ISO9001/ISO14001 |
| मॉडल संख्या: | PON ऑप्टिकल पावर मीटर |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | बातचीत योग्य |
|---|---|
| मूल्य: | negotiable denpend on QTY |
| पैकेजिंग विवरण: | ब्लिस्टर बॉक्स+कार्टन |
| प्रसव के समय: | 5-9 कार्य दिवस मात्रा पर निर्भर करता है |
| भुगतान शर्तें: | वेस्टर्न यूनियन, टी/टी, मनीग्राम/पेपैल |
| आपूर्ति की क्षमता: | 1000 पीसी/दिन |
|
विस्तार जानकारी |
|||
| प्रोडक्ट का नाम: | पीओएन ऑप्टिकल पावर मीटर | GPON/EPON और XGPON/XGSPON नेटवर्क के लिए | पास जोन (एनएम): | 1470 एनएम ~ 1505 एनएम |
|---|---|---|---|
| सामग्री: | -40dBm～+10dBm | आइसोलेशन@1490/1550(डीबी): | > 40 डीबी |
| कनेक्टर प्रकारऑप्टिकल कनेक्टर: | एफसी/एससी/एसटी इंटरचेंजेबल/2.5 यूनिवर्सल एडाप्टर | फाइबर प्रकार: | एसएम 9/125UM |
| ऑपरेशन तापमान(℃): | -10 ℃ ~ 60 ℃ | वज़न: | 425 ग्राम |
| फाइबर ब्रांड: | कॉर्निंग, वाईओएफसी, ओएफएस, ड्रेका | ||
| प्रमुखता देना: | GPON नेटवर्क के लिए PON ऑप्टिकल पावर मीटर,गारंटी के साथ ईपीओएन ऑप्टिकल पावर मीटर,एक्सजीएसपीओएन नेटवर्क फाइबर ऑप्टिक उपकरण |
||
उत्पाद विवरण
GPON/EPON और XGPON/XGSPON नेटवर्क के लिए PON ऑप्टिकल पावर मीटर
10G XGS PON ऑप्टिकल पावर मीटर GPON/EPON और XGPON/XGSPON नेटवर्क में अपलिंक और डाउनलिंक सिग्नल की पावर वैल्यू को माप सकता है।साथ ही 1490/1550/1577nm पर डाउनलिंक सिग्नल पावर की तरंग दैर्ध्य को मापें.
उत्पाद का अवलोकन
एफटीटीएक्स अनुप्रयोगों और रखरखाव के लिए डिज़ाइन किया गया, यह पावर मीटर एक साथ आवाज, डेटा और वीडियो संकेतों का परीक्षण और अनुमान लगाता है।यह पीओएन परियोजनाओं के निर्माण और रखरखाव के लिए एक आवश्यक उपकरण है.
आवेदन
- ओटीडीआर लॉन्च/रिसीव केबल के रूप में प्रयोग
- ओटीडीआर के साथ परीक्षण लिंक हानि
- निकट/दूर अंत कनेक्टर्स के सम्मिलन हानि और प्रतिबिंबन को मापें
- फाइबर के आरंभ में प्रथम प्रतिबिंब के लिए पल्स सप्रेसर
प्रमुख विशेषताएं
- बीपीओएन/ईपीओएन/जीपीओएन पर आवाज, डेटा और वीडियो संकेतों का एक साथ माप और प्रदर्शन
- तीनों तरंग दैर्ध्यों (1490nm, 1550nm, 1310nm) के लिए एक साथ माप
- 1310 एनएम अपस्ट्रीम के फट मोड माप
- थ्रेशोल्ड सेटिंग, डेटा ट्रांसफर और तरंग दैर्ध्य कैलिब्रेशन के लिए पीसी सॉफ्टवेयर कनेक्टिविटी
- पीसी पर डेटा हस्तांतरण के लिए यूएसबी संचार पोर्ट
- उपकरण या कंप्यूटर में 1000 माप वस्तुओं को संग्रहीत करता है
- ऑप्टिकल पावर मीटर और एक पोर्ट के साथ वीएफएल (3213ए मॉडल)
- वैकल्पिक चीनी/अंग्रेजी प्रदर्शन
- स्थिति एल ई डी (पास, चेतावनी, विफलता) के साथ 10 अलग-अलग थ्रेशोल्ड सेट
- 10 मिनट का ऑटो-ऑफ फ़ंक्शन (सक्रिय/निष्क्रिय)
- उच्च संवेदनशीलता के साथ एर्गोनोमिक कुंजी डिजाइन
- कॉम्पैक्ट, हल्के डिजाइन
- विभिन्न कार्यों के लिए कई मॉडल उपलब्ध
तकनीकी विनिर्देश
पीओएन मॉड्यूल
| पैरामीटर | विनिर्देश |
|---|---|
| 1310 अपस्ट्रीम माप | |
| पास जोन (एनएम) | 1260nm ₹1360nm |
| माप सीमा (dBm) | -40dBm+10dBm |
| आउटपुट पावर (अधिकतम) | 15dBm |
| पृथक्करण @1490/1550 (dB) | >40dB |
| फट मोड माप त्रुटि | <±0.5dB |
| 1490 डाउनस्ट्रीम माप | |
| पास जोन (एनएम) | 1470nm-1505nm |
| माप सीमा (dBm) | -40dBm+10dBm |
| आउटपुट पावर (अधिकतम) | 15dBm |
| अलगाव @1310/1550 (dB) | >40dB |
| 1550 डाउनस्ट्रीम माप | |
| पास जोन (एनएम) | 1535nm ≈ 1570nm |
| माप सीमा (dBm) | -40dBm+10dBm |
| आउटपुट पावर (अधिकतम) | 25dBm |
| अलगाव @1310/1490nm | >40dB |
| माप की सटीकता | |
| प्राकृतिक अनिश्चितता (डीबी) | ±0.5dB |
| रैखिकता (dB) | ±0.1dB |
| सम्मिलन हानि (dB) के माध्यम से गुजरना | <1.5dB |
| सामान्य जानकारी | |
| डिटेक्टर का प्रकार | InGaAs |
| ऑप्टिकल कनेक्टर | एफसी/एससी/एसटी विनिमेय/2.5 सार्वभौमिक एडाप्टर |
| फाइबर का प्रकार | SM 9/125um |
| माप इकाई | डीबी/डीबीएम/एक्सडब्ल्यू |
| संकल्प (dB) | 0.01dB |
| ऑपरेशन वोल्टेज (V) | डीसी 3.3V ₹5.5V |
| विद्युत आपूर्ति | 3pc 1.5V बैटरी |
| निरंतर संचालन का समय (घंटे) | PON:90h OPM:100h VFL:50h |
| ऑपरेशन तापमान (°C) | -10°C ∼60°C |
| भंडारण तापमान (°C) | -25°C~70°C |
| वजन (किलो) | 425 ग्राम |
नोटः बैटरी का संचालन समय सभी उपकरण के लिए है कि बैक लाइट चालू नहीं है, अगर बैक लाइट चालू ऑपरेशन समय छोटा हो जाएगा।
सामान्य ऑप्टिकल पावर मीटर मॉड्यूल
| पैरामीटर | विनिर्देश |
|---|---|
| माप की सटीकता | |
| प्राकृतिक अनिश्चितता (डीबी) | ±0.5dB |
| रैखिकता (dB) | ±0.1dB |
| माप सीमा (dBm) | -70dBm+6dBm |
| सामान्य जानकारी | |
| माप इकाई | डीबी/डीबीएम |
| संकल्प (dB) | 0.01dB |
| कैलिब्रेशन तरंग दैर्ध्य (nm) | 1310/1490/1550/1625 |
| डिटेक्टर का प्रकार | InGaAs |
| ऑप्टिकल कनेक्टर | एफसी/एससी/एसटी विनिमेय/2.5 सार्वभौमिक एडाप्टर |
वीएफएल मॉड्यूल
| पैरामीटर | विनिर्देश |
|---|---|
| आउटपुट शक्ति | >0.5mW |
| तरंगदैर्ध्य | 650 एनएम |
| ऑप्टिकल कनेक्टर | एफसी/एससी/एसटी विनिमेय/2.5 सार्वभौमिक एडाप्टर |
| फाइबर का प्रकार | एसएम/एमएम |
मानक पैकेज
| पद | विवरण | मात्रा |
|---|---|---|
| 1 | पीओएन परीक्षक | 1 इकाई |
| 2 | उपयोगकर्ता पुस्तिका | 1 पीसी |
| 3 | यूएसबी केबल | 1 पीसी |
| 4 | सॉफ्टवेयर सीडी | 1 पीसी |
| 5 | 1.5V एए बैटरी | 3 पीसी |
TAKFLY क्यों चुनें?
- फाइबर ऑप्टिक उत्पादों में विनिर्माण अनुभव के 26+ वर्ष
- 450+ असेंबली श्रमिकों के साथ 3+ वर्ष का अनुभव
- नवाचार के लिए समर्पित 10+ आर एंड डी इंजीनियर
- जर्मनी ने इंजेक्शन मशीन और 16 उत्पादन लाइनें आयात कीं
- ओटीडीआर, 3डी, वीएफएल, आईएल एंड आरएल परीक्षण यंत्रों सहित 30 से अधिक परीक्षण मशीनें
- OEM ब्रांडिंग स्वीकार्य है
- वैश्विक प्रदर्शनी में भागीदारीः OFC, ECOC, CommunicAsia और अधिक
गुणवत्ता नियंत्रण
- उत्पादन से पहले कच्चे माल का निरीक्षण
- प्रत्येक प्रक्रिया के बाद पूर्ण निरीक्षण
- अर्ध-तैयार उत्पादन की व्यापक जांच
- पैकिंग से पहले तैयार उत्पाद का पूर्ण निरीक्षण
- गुणवत्ता सुनिश्चित करने के लिए प्री-शिपिंग स्पॉट चेक
डिलीवरी की जानकारी
नमूने:1-3 कार्यदिवस
बड़े पैमाने पर उत्पादन आदेशः3-7 कार्यदिवस
पैकेजिंगःअनुरोध पर उपलब्ध प्लास्टिक बैग, कार्टन और पैलेट
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: मैं आपका कैटलॉग और मूल्य सूची कैसे प्राप्त कर सकता हूँ?
A1: कृपया कैटलॉग और मूल्य निर्धारण के लिए हमारी वेबसाइट के माध्यम से अपना ईमेल या संपर्क जानकारी प्रदान करें।
प्रश्न 2: क्या मैं कीमतों पर बातचीत कर सकता हूँ?
A2: हाँ, हम मिश्रित सामान के कई कंटेनर भार के लिए छूट पर विचार करते हैं.
Q3: शिपिंग शुल्क कितना होगा?
A3: शिपिंग शुल्क शिपमेंट आकार और विधि पर निर्भर करते हैं. हम अनुरोध पर उद्धरण प्रदान करते हैं.
प्रश्न 4: क्या मैं आपसे मिल सकता हूँ?
A4: हाँ, हमारा कारखाना शेन्ज़ेन, चीन में है. कृपया हमसे संपर्क करें एक नियुक्ति शेड्यूल करने के लिए.
Q5: क्या अगर वहाँ गुणवत्ता की समस्या है जब हम माल मिलता है?
A5: यदि गुणवत्ता के मुद्दे उत्पन्न होते हैं, तो हमारे संदर्भ के लिए तस्वीरें प्रदान करें। हमारा QC विभाग भविष्य के गुणवत्ता सुधारों को लागू करते हुए जांच करेगा और समाधान प्रदान करेगा।
प्रश्न 6: पैकिंग की आपकी शर्तें क्या हैं?
A6: Standard packing includes blister box and cartons. Customized packing available per customer requirements. मानक पैकिंग में ब्लिस्टर बॉक्स और कार्टन शामिल हैं। अनुकूलित पैकिंग ग्राहक आवश्यकताओं के अनुसार उपलब्ध है।
प्रश्न 7: आपके भुगतान की शर्तें क्या हैं?
A7: टी/टी 30% जमा, डिलीवरी से पहले 70% शेष राशि। हम अंतिम भुगतान से पहले उत्पाद और पैकेज तस्वीरें प्रदान करते हैं।
Q8: आपकी डिलीवरी की शर्तें क्या हैं?
A8: EXW, FOB, CFR, CIF, DDU उपलब्ध है।
प्रश्न 9: आपके वितरण समय के बारे में क्या?
A9: आम तौर पर अग्रिम भुगतान प्राप्त करने के बाद 5-7 कार्य दिवस। विशिष्ट समय आइटम और आदेश मात्रा पर निर्भर करता है।
Q10: क्या आप नमूने के अनुसार उत्पादन कर सकते हैं?
A10: हाँ, हम आपके नमूनों या तकनीकी चित्रों के आधार पर उत्पादन कर सकते हैं।
यदि आप हमारे उत्पादों में रुचि रखते हैं या कोई प्रश्न हैं, तो किसी भी समय हमसे संपर्क करने के लिए स्वतंत्र महसूस करें!
