नव डिजाइन उच्च घनत्व एमपीओ पैच पैनल और रैक माउंट | एमपीओ केबल असेंबली | फाइबर नेटवर्क समाधान के लिए
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन, शेन्ज़ेन |
| ब्रांड नाम: | DF/OEM/Nuetral |
| प्रमाणन: | CE/ROHS/REACH/ISO9001/ISO14001 |
| मॉडल संख्या: | नव डिजाइन उच्च घनत्व एमपीओ पैच पैनल और रैक माउंट | एमपीओ केबल असेंबली | फाइबर नेटवर्क समाधान के लिए |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | बातचीत योग्य |
|---|---|
| मूल्य: | negotiable denpend on QTY |
| पैकेजिंग विवरण: | ब्लिस्टर बॉक्स+कार्टन |
| प्रसव के समय: | 5-9 कार्य दिवस मात्रा पर निर्भर करता है |
| भुगतान शर्तें: | वेस्टर्न यूनियन, टी/टी, मनीग्राम/पेपैल |
| आपूर्ति की क्षमता: | 1000 पीसी/दिन |
|
विस्तार जानकारी |
|||
| प्रोडक्ट का नाम: | नव डिजाइन उच्च घनत्व एमपीओ पैच पैनल और रैक माउंट | एमपीओ केबल असेंबली | फाइबर नेटवर्क समाधान के लिए | अंत चेहरा प्रकार: | यूपीसी और एपीसी; पीसी और एपीसी |
|---|---|---|---|
| फाइबर प्रकार: | एसएम（जी652、जी655、जी657）；एमएम（ओएम1-ओएम5） | केबल व्यास: | 2.0、3.0 या अनुकूलित (सिंप्लेक्स/डुप्लेक्स) |
| निविष्ट वस्तु का नुकसान: | ≤ 0.3 डीबी | वापसी हानि: | यूपीसी एसएम≥50 डीबी 、एपीसी एसएम≥ 60 डीबी、 पीसी एमएम ≥ 35 डीबी |
| repeatability: | ≤ 0.1 | वेवलेंथ: | एसएम:1310/1550 एमएम:850/1300 |
| परिचालन तापमान: | -20℃~70℃ | भंडारण तापमान: | -40 ℃ ~ 80 ℃ |
| बाहरी म्यान सामग्री: | पीवीसी、एलएसजेडएच | झुकने की त्रिज्या (स्थैतिक/गतिशील): | 10दिन/20दिन |
| लंबाई: | स्वनिर्धारित | फाइबर ब्रांड: | कॉर्निंग, वाईओएफसी, ओएफएस, ड्रेका |
| प्रमुखता देना: | उच्च घनत्व वाला एमपीओ पैच पैनल,रैक माउंट MPO केबल असेंबली,फाइबर नेटवर्क MPO समाधान |
||
उत्पाद विवरण

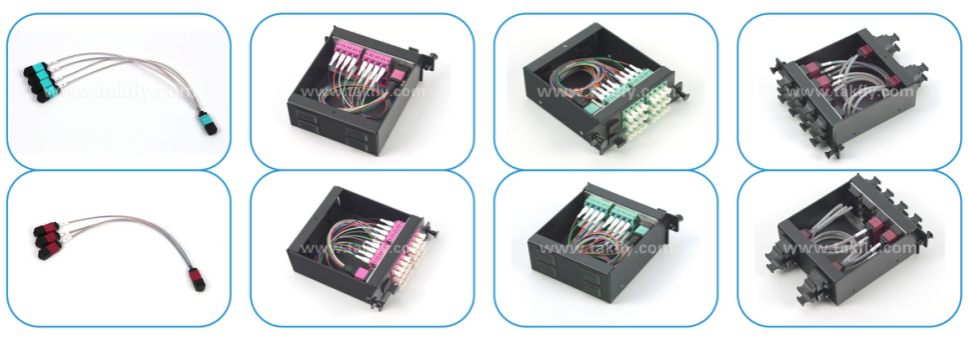

हाई डेंसिटी MPO पैच पैनल और रैक माउंट
नए डिज़ाइन किए गए 1U-19 इंच MPO/MTP हाई-डेंसिटी रैक-माउंट फाइबर पैच पैनल को बड़े डेटा सेंटर अनुप्रयोगों, MDF इंस्टॉलेशन, IDF वायरिंग क्षेत्रों, ऑप्टिकल फाइबर बैकबोन कनेक्शन, फाइबर वितरण इकाई प्रबंधन और अन्य हाई-डेंसिटी एकीकृत फाइबर वातावरण के लिए इंजीनियर किया गया है।
यह 1U 19-इंच MPO/MTP पैच पैनल 4 प्री-कनेक्टेड कैसेट मॉड्यूल को समायोजित करता है, जिसमें MPO इंटरफ़ेस के लिए अधिकतम 1152 कोर या LC इंटरफ़ेस के लिए 96 कोर की क्षमता है। प्रत्येक स्वतंत्र प्री-टर्मिनेटेड मॉड्यूल बॉक्स को पूर्ण पैच पैनल असेंबली को पूरा करने के लिए ऑप्टिकल फाइबर वितरण फ्रेम के भीतर रखा गया है।
अनुप्रयोग
- इमारतों के बीच ऑप्टिकल फाइबर संचार सघन वायरिंग सिस्टम
- LAN केबलिंग के लिए ऑप्टिकल सक्रिय उपकरण में ऑप्टिकल लिंक इंटरकनेक्शन
- दूरसंचार बेस स्टेशन
- औद्योगिक क्षेत्रों में डेटा सेंटर कक्ष
- वाणिज्यिक भवनों में डेटा सेंटर कक्ष
- CATV सिस्टम
- LAN नेटवर्क
- WAN नेटवर्क
- FTTX परिनियोजन
मुख्य विशेषताएं
- कैसेट मॉड्यूल के केंद्रीकृत प्रबंधन के लिए 19-इंच रैक-माउंट कैबिनेट में स्थापित
- 1152 फाइबर (MPO) या 96 फाइबर (LC) की क्षमता के साथ 1U हाई-डेंसिटी डिज़ाइन
- इनपुट पोर्ट सामने या पीछे पैनल पर उपलब्ध है, आउटपुट पोर्ट सामने पैनल पर
- सटीक पिन और एडॉप्टर पोजिशनिंग के साथ पुरुष या महिला MPO/MTP कनेक्टर उपलब्ध
- प्लग-इन लॉकिंग संरचना और स्पष्ट लाइन अनुक्रम पहचान के साथ मॉड्यूलर डिज़ाइन
- इलेक्ट्रोस्टैटिक कोटिंग सतह के साथ उच्च-गुणवत्ता वाली एल्यूमीनियम मिश्र धातु सामग्री
- कॉम्पैक्ट, हल्का, प्रभाव-प्रतिरोधी, ज्वाला-मंदक और संक्षारण-प्रतिरोधी निर्माण
कॉन्फ़िगरेशन योजनाएं
मॉडल A1 कॉन्फ़िगरेशन
| LGX कैसेट क्षमता | LGX | कुल क्षमता | कनेक्टर प्रकार | आकार | अनुप्रयोग |
|---|---|---|---|---|---|
| R: 72F MPO×4 पीसी T: 24F MPO×12 पीसी =288F |
4 | 1152F | MPO×16×4 | 1U | 1 A1 LGX कैसेट 12 C3 LGX कैसेट से जुड़ता है |
मॉडल A2 कॉन्फ़िगरेशन
| LGX कैसेट क्षमता | LGX | कुल क्षमता | कनेक्टर प्रकार | आकार | अनुप्रयोग |
|---|---|---|---|---|---|
| R: 72F MPO×4 पीसी T: 48F MPO×6 पीसी=288F |
4 | 1152F | MPO×10×4 | 1U | 1 A2 LGX कैसेट 3 C1 LGX कैसेट से जुड़ता है |
मॉडल B1 कॉन्फ़िगरेशन
| LGX कैसेट क्षमता | LGX | कुल क्षमता | कनेक्टर प्रकार | आकार | अनुप्रयोग |
|---|---|---|---|---|---|
| R: 72F MPO×1 पीसी T: 16F MPO×3 पीसी + 24F MPO×1 पीसी=72F |
4 | 288F | MPO×5×4 | 1U | 400G ट्रांसमिशन डिवाइस और C3 LGX कैसेट से जुड़ता है |
तकनीकी विनिर्देश
| पैरामीटर | विनिर्देश |
|---|---|
| फाइबर प्रकार | SM (G652, G655, G657); MM (OM1-OM5) |
| कनेक्टर | पुरुष/महिला MPO/MTP, LC |
| केबल व्यास | मिनी राउंड: अधिकतम 4.5mm; रिबन: अधिकतम 3.0×5.0mm; 0.9/0.6 |
| सम्मिलन हानि | मानक: ≤0.35/0.7dB; कम हानि: ≤0.2/0.35dB; LC: ≤0.3dB |
| वापसी हानि | APC SM: 60dB; PC MM: 20dB; UPC SM: 40dB |
| परीक्षण तरंग दैर्ध्य | SM: 1310/1550nm; MM: 850/1300nm |
| आयाम | मॉड्यूल बॉक्स: 93×100×39mm; मशीन केस: 482×200×44.2mm |
| सामग्री | एल्यूमीनियम |
पैकेजिंग जानकारी
| वजन | आंतरिक बॉक्स का आकार | बाहरी बॉक्स के आयाम | प्रति कार्टन वजन |
|---|---|---|---|
| 1.5kg | 500×280×80mm | 510×300×420mm | 11kg |
TAKFLY क्यों चुनें?
पेशेवर निर्माण
- फाइबर ऑप्टिक उत्पादों में 26+ साल का विनिर्माण अनुभव
- 3+ साल के अनुभव वाले 450+ असेंबली वर्कर
- 10+ आर एंड डी इंजीनियर
- 16 जर्मनी आयातित इंजेक्शन मशीनें और उत्पादन लाइनें
- OTDR, 3D, VFL, IL&RL परीक्षण उपकरणों सहित 30+ परीक्षण मशीनें
- OEM ब्रांडिंग उपलब्ध
- वैश्विक प्रदर्शनी भागीदारी
गुणवत्ता नियंत्रण
- कच्चे माल का आने वाला निरीक्षण
- प्रत्येक उत्पादन प्रक्रिया के बाद पूर्ण निरीक्षण
- आधा-उत्पादन गुणवत्ता जांच
- पैकिंग से पहले तैयार उत्पाद निरीक्षण
- प्री-शिपिंग स्पॉट चेक
वितरण
- नमूने: 1-3 कार्य दिवस
- बड़े पैमाने पर उत्पादन: 3-7 कार्य दिवस
- लचीले पैकेजिंग विकल्प उपलब्ध
अक्सर पूछे जाने वाले प्रश्न
Q1: मैं आपकी कैटलॉग और मूल्य सूची कैसे प्राप्त कर सकता हूँ?
A1: कृपया हमारी कैटलॉग और मूल्य सूची प्राप्त करने के लिए अपनी ईमेल या संपर्क जानकारी हमारी वेबसाइट के माध्यम से प्रदान करें।
Q2: क्या मैं कीमतों पर बातचीत कर सकता हूँ?
A2: हाँ, हम मिश्रित वस्तुओं के कई कंटेनर लोड के लिए छूट प्रदान करते हैं।
Q3: शिपिंग शुल्क कितना होगा?
A3: शिपिंग शुल्क शिपमेंट के आकार और विधि पर निर्भर करता है। हम अनुरोध पर कोटेशन प्रदान करते हैं।
Q4: क्या मैं आपके कारखाने का दौरा कर सकता हूँ?
A4: हाँ, हमारा कारखाना शेन्ज़ेन, चीन में स्थित है। कृपया अपॉइंटमेंट शेड्यूल करने के लिए हमसे संपर्क करें।
Q5: यदि माल में गुणवत्ता की समस्याएँ हों तो क्या होगा?
A5: यदि गुणवत्ता संबंधी समस्याएँ उत्पन्न होती हैं, तो कृपया हमारे QC विभाग को विश्लेषण और समाधान के लिए तस्वीरें प्रदान करें। हम अपनी गुणवत्ता प्रक्रियाओं में लगातार सुधार करते हैं।
यदि आप हमारे उत्पादों में रुचि रखते हैं या आपके कोई प्रश्न हैं, तो किसी भी समय हमसे संपर्क करने में संकोच न करें!
