1*N फाइबर ऑप्टिक 9/125 um सिंगल मोड पीएलसी प्लानर लाइटवेव सर्किट स्प्लिटर
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन, शेन्ज़ेन |
| ब्रांड नाम: | DF/OEM/Nuetral |
| प्रमाणन: | CE/ROHS/REACH/ISO9001/ISO14001 |
| मॉडल संख्या: | पीएलसी प्लानर लाइटवेव सर्किट स्प्लिटर |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | बातचीत योग्य |
|---|---|
| मूल्य: | negotiable denpend on QTY |
| पैकेजिंग विवरण: | ब्लिस्टर बॉक्स+कार्टन |
| प्रसव के समय: | 5-9 कार्य दिवस मात्रा पर निर्भर करता है |
| भुगतान शर्तें: | वेस्टर्न यूनियन, टी/टी, मनीग्राम/पेपैल |
| आपूर्ति की क्षमता: | 1000 पीसी/दिन |
|
विस्तार जानकारी |
|||
| प्रोडक्ट का नाम: | 1*32 फाइबर ऑप्टिक 9/125 um सिंगल मोड पीएलसी प्लानर लाइटवेव सर्किट स्प्लिटर | ऑपरेटिंग वेवलेंथ (एनएम): | 1260 ~ 1650 |
|---|---|---|---|
| प्रकार（1*N）: | 1*2 1*4 1*8 1*16 1*32 1*64 | अधिकतम सम्मिलन हानि (डीबी): | 3.9 7.2 10.3 13.5 16.8 20.3 |
| न्यूनतम वापसी हानि (डीबी): | 55 | फाइबर प्रकार: | आईटीयू-टी जी657ए1, जी657ए2 और जी.652डी |
| अधिकतम तापमान स्थिरता (डीबी): | 0.5 (सामान्य 0.3) | ऑपरेटिंग तापमान (℃): | -40 ~ +85 |
| फाइबर ब्रांड: | कॉर्निंग, वाईओएफसी, ओएफएस, ड्रेका | ||
| प्रमुखता देना: | एकल मोड पीएलसी स्प्लिटर,फाइबर ऑप्टिक 9/125 um स्प्लिटर,समतल प्रकाश तरंग सर्किट स्प्लिटर |
||
उत्पाद विवरण
1×32 फाइबर ऑप्टिक 9/125 µm सिंगल मोड पीएलसी स्प्लिटर
पीएलसी (प्लानर लाइटवेव सर्किट) स्प्लिटर एकीकृत क्वार्ट्ज सब्सट्रेट तकनीक पर आधारित एक उच्च-प्रदर्शन शक्ति वितरण उपकरण है। ये सिंगल मोड 1×N और 2×N स्प्लिटर एक या दो इनपुट से कई आउटपुट तक ऑप्टिकल सिग्नल को समान रूप से विभाजित करते हैं, और कई सिग्नल को एक या दो फाइबर में संयोजित करने के लिए विपरीत दिशा में भी काम कर सकते हैं।
अनुप्रयोग
- दूरसंचार नेटवर्क
- पीओएन (पैसिव ऑप्टिकल नेटवर्क) सिस्टम
- एफटीटीएच (फाइबर टू द होम) डिप्लॉयमेंट
- कैटीवी वितरण प्रणाली
- वीडियो ट्रांसमिशन नेटवर्क
मुख्य विशेषताएं
- ब्रॉडबैंड ऑपरेशन वेवलेंथ रेंज
- कम इंसर्शन लॉस परफॉर्मेंस
- न्यूनतम पोलराइजेशन डिपेंडेंट लॉस (पीडीएल)
- कॉम्पैक्ट और स्पेस-एफिशिएंट डिज़ाइन
- उत्कृष्ट चैनल-टू-चैनल यूनिफॉर्मिटी
- उच्च विश्वसनीयता और दीर्घकालिक स्थिरता
तकनीकी विशिष्टताएँ
| पैरामीटर | मान |
|---|---|
| ऑपरेटिंग वेवलेंथ (एनएम) | 1260 ~ 1650 |
| फाइबर प्रकार | आईटीयू-टी जी657ए1, जी657ए2 और जी.652डी |
| अधिकतम तापमान स्थिरता (डीबी) | 0.5 (विशिष्ट 0.3) |
| ऑपरेटिंग तापमान (°C) | -40 ~ +85 |
| स्टोरेज तापमान (°C) | -40 ~ +85 |
1×N स्प्लिटर परफॉर्मेंस
| प्रकार | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 |
|---|---|---|---|---|---|---|
| अधिकतम इंसर्शन लॉस (डीबी) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 |
| अधिकतम यूनिफॉर्मिटी (डीबी) | 0.8 | 0.8 | 0.8 | 1.0 | 1.5 | 2.0 |
| अधिकतम पीडीएल (डीबी) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
2×N स्प्लिटर परफॉर्मेंस
| प्रकार | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
|---|---|---|---|---|---|---|
| अधिकतम इंसर्शन लॉस (डीबी) | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| अधिकतम यूनिफॉर्मिटी (डीबी) | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| अधिकतम पीडीएल (डीबी) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
नोट: सभी माप कमरे के तापमान पर किए जाते हैं, और कनेक्टर शामिल नहीं हैं।
पैकेजिंग आयाम
1×N स्प्लिटर पैकेजिंग
| पैकेज प्रकार | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 |
|---|---|---|---|---|---|---|
| बेसिक मेटल बॉक्स (L×W×H मिमी) | 40×4×4 | 40×4×4 | 40×4×4 | 50×7×4 | 60×7×4 | 60×12×4 |
| मिनी मॉड्यूल मेटल बॉक्स (मिमी) | 60×7×4 | 60×7×4 | 60×7×4 | 60×12×4 | 80×20×6 | 100×40×6 |
| मॉड्यूल प्लास्टिक बॉक्स (मिमी) | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 120×80×18 | 140×115×18 |
2×N स्प्लिटर पैकेजिंग
| पैकेज प्रकार | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
|---|---|---|---|---|---|---|
| बेसिक मेटल बॉक्स (L×W×H मिमी) | 60×7×4 | 60×7×4 | 60×7×4 | 60×7×4 | 60×7×4 | 80×12×4 |
| मिनी मॉड्यूल मेटल बॉक्स (मिमी) | 70×7×4 | 70×7×4 | 70×7×4 | 80×12×4 | 80×20×6 | 100×40×6 |
| मॉड्यूल प्लास्टिक बॉक्स (मिमी) | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 120×80×18 | 140×115×18 |

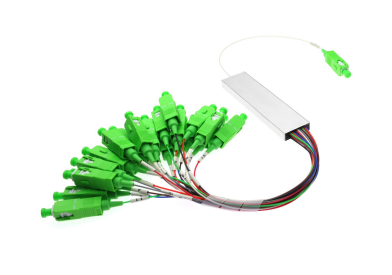

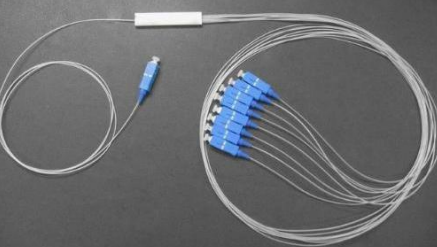

उत्पाद छवियां
TAKFLY क्यों चुनें?
- 26+ वर्षों का फाइबर ऑप्टिक निर्माण विशेषज्ञता
- 450+ अनुभवी असेंबली कर्मचारी 3+ वर्षों के अनुभव के साथ
- 10+ समर्पित आर एंड डी इंजीनियर नवाचार को बढ़ावा दे रहे हैं
- 16 जर्मनी-आयातित इंजेक्शन मशीनें और उत्पादन लाइनें
- 30+ उन्नत परीक्षण मशीनें जिनमें ओटीडीआर, 3डी, वीएफएल, आईएल और आरएल परीक्षण उपकरण शामिल हैं
- व्यापक गुणवत्ता परीक्षण उपकरण: तनाव शक्ति परीक्षक, क्रश प्रतिरोध परीक्षक, पावर मीटर परीक्षक, लाइट चेकर
- ओईएम ब्रांडिंग स्वीकार्य है
- वैश्विक प्रदर्शनी भागीदारी: ओएफसी, इकोक, कम्युनिकएशिया, नेटकॉम, अफ्रीकाकॉम, एसवीआईएसी आईसीटी, कम्युनिकइंडोनेशिया, ग्लोबल सोर्स इलेक्ट्रॉनिक प्रदर्शनी
गुणवत्ता नियंत्रण प्रक्रिया
- उत्पादन से पहले कच्चे माल की स्पॉट चेकिंग
- प्रत्येक व्यक्तिगत प्रक्रिया के बाद पूर्ण निरीक्षण
- व्यापक अर्ध-तैयार उत्पादन जांच
- पैकिंग से पहले पूर्ण तैयार उत्पाद निरीक्षण
- प्री-शिपिंग स्पॉट चेक
वितरण जानकारी
- नमूने: 1-3 कार्य दिवस
- बड़े पैमाने पर उत्पादन आदेश: 3-7 कार्य दिवस
- पैकेजिंग: अनुरोध पर प्लास्टिक बैग, कार्टन और पैलेट उपलब्ध हैं
अक्सर पूछे जाने वाले प्रश्न
Q1: मैं आपकी कैटलॉग और मूल्य सूची कैसे प्राप्त कर सकता हूँ?
A1: कृपया हमारी कैटलॉग और मूल्य सूची प्राप्त करने के लिए अपनी ईमेल या संपर्क जानकारी हमारी वेबसाइट के माध्यम से प्रदान करें।
Q2: क्या मैं कीमतों पर बातचीत कर सकता हूँ?
A2: हाँ, हम मिश्रित वस्तुओं के कई कंटेनर लोड के लिए छूट पर विचार कर सकते हैं।
Q3: शिपिंग शुल्क कितना होगा?
A3: शिपिंग शुल्क आपके शिपमेंट के आकार और शिपिंग विधि पर निर्भर करता है। हम अनुरोध पर शुल्क प्रदान करेंगे।
Q4: क्या मैं आपसे मिल सकता हूँ?
A4: निश्चित रूप से! हमारा कारखाना शेन्ज़ेन, चीन में स्थित है। कृपया अपॉइंटमेंट शेड्यूल करने के लिए हमसे संपर्क करें।
Q5: यदि हमें सामान मिलने पर गुणवत्ता की समस्या हो तो क्या होगा?
A5: यदि आपको अनपैकिंग पर गुणवत्ता संबंधी समस्याएँ आती हैं, तो कृपया हमारे संदर्भ के लिए तस्वीरें लें। हमारा क्यूसी विभाग जांच करेगा और सर्वोत्तम समाधान प्रदान करेगा, साथ ही भविष्य के उत्पादन के लिए गुणवत्ता सुधार लागू करेगा।
Q6: आपकी पैकिंग की शर्तें क्या हैं?
A6: हम आम तौर पर सामान को ब्लिस्टर बॉक्स और कार्टन में पैक करते हैं, लेकिन ग्राहकों से कस्टम पैकेजिंग अनुरोधों को समायोजित कर सकते हैं।
Q7: आपकी भुगतान की शर्तें क्या हैं?
A7: टी/टी 30% जमा के रूप में, और 70% डिलीवरी से पहले शेष। हम अंतिम भुगतान से पहले उत्पादों और पैकेजिंग की तस्वीरें प्रदान करते हैं।
Q8: आपकी डिलीवरी की शर्तें क्या हैं?
A8: ईएक्सडब्ल्यू, एफओबी, सीएफआर, सीआईएफ, डीडीयू
Q9: आपकी डिलीवरी का समय कैसा है?
A9: आम तौर पर अग्रिम भुगतान प्राप्त होने के 5-7 कार्य दिवस बाद। विशिष्ट डिलीवरी का समय वस्तुओं और आदेश की मात्रा पर निर्भर करता है।
Q10: क्या आप नमूनों के अनुसार उत्पादन कर सकते हैं?
A10: हाँ, हम आपके नमूनों या तकनीकी चित्र के आधार पर उत्पादों का निर्माण कर सकते हैं।
यदि आप हमारे उत्पादों में रुचि रखते हैं या आपके कोई प्रश्न हैं, तो किसी भी समय हमसे संपर्क करने में संकोच न करें!
