एलएसजेडएच हेथ 2-144 कोर मिनी ऑप्टिक केबल 20D/15D झुकने त्रिज्या के साथ
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | गुआंग्डोंग, शेन्ज़ेन |
| ब्रांड नाम: | TAKFLY |
| प्रमाणन: | CE,ROHS,REACH,ISO9001,ISO14001 |
| मॉडल संख्या: | डीएक्स-आर्मर्ड-T1771 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 पैसे |
|---|---|
| मूल्य: | US$0.01 ~ US$1200/PC |
| पैकेजिंग विवरण: | स्पोन + बॉक्स + कार्टन |
| प्रसव के समय: | 3-7 कार्य दिवस |
| भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
|
विस्तार जानकारी |
|||
| झुकने की त्रिज्या: | 20डी/15डी | स्थापना: | हवाई |
|---|---|---|---|
| म्यान: | एलएसझेडएच | कनेक्टकोर: | एससी/पीसी से एससी/पीसी |
| व्यास: | 4.0*7.0 मिमी | केबल का प्रकार: | अकेला प्रकार |
| परिचालन तापमान: | -40 डिग्री सेल्सियस से + 70 डिग्री सेल्सियस | अनुमत तन्य शक्ति: | 100N <1000N |
| लम्बाई: | 2000m प्रति रोल या अनुकूलित | फाइबर की संख्या: | 2कोर/4कोर |
| परिवहन पैकेज: | लकड़ी का ढोल | पैकिंग: | 2 किमी/रील या अनुकूलित |
| जैकेट: | पी.ई | स्थापित करने की विधि: | भीतर और बाहर |
| कनेक्टर का प्रकार: | अनुसूचित जाति / एपीसी | फाइबर की गिनती: | 2-144 |
| बाहर जैकेट सामग्री: | पी.ई | मुख्य: | 1-4/1-12कोअर |
| वारंटी समय: | 20 साल | क्रश प्रतिरोध: | 1000-3000N |
| केबल संरचना: | बो टाइप टाइट बफर | उत्पाद कोड: | GJYXCH-1B |
| बाहरी म्यान सामग्री: | एमडीपीई | तन्य शक्ति: | ≥100N |
| अधिकतम तन्यता ताकत: | 1000 एन | मॉडल: | एससी/एपीसी~एससी/एपीसी |
| निविष्ट वस्तु का नुकसान: | 0.2 डीबी | बाहरी व्यास: | 4.5 मिमी या ग्राहक के अनुरोध के अनुसार |
| बाहरी सामग्री: | धातु के तार | मानक: | IEC60794 |
| शक्ति सदस्य: | ओईएम | फाइबर संख्या: | 12 कोर |
| विनिर्माण वर्ष: | 2010 | बाहरी म्यान रंग: | काला, ग्रे, सफेद |
| परीक्षण तरंग दैर्ध्य: | 1310nm~1550nm | केबल मॉडल: | GJPFJV |
| कंपन: | ≤0.2dB | पैकेज: | लकड़ी का राम |
| सुदृढीकरण: | आयरन या केएफआरपी या एफआरपी | बाहरी पर्त: | पी.ई |
| फाइबर कोर: | 2-12 कोर | ||
| प्रमुखता देना: | LSZH शीथ मिनी-ऑप्टिक केबल,2-144 कोर मिनी-ऑप्टिक केबल,20D/15D झुकाव त्रिज्या मिनी ऑप्टिक केबल |
||
उत्पाद विवरण
उत्पाद का वर्णन:

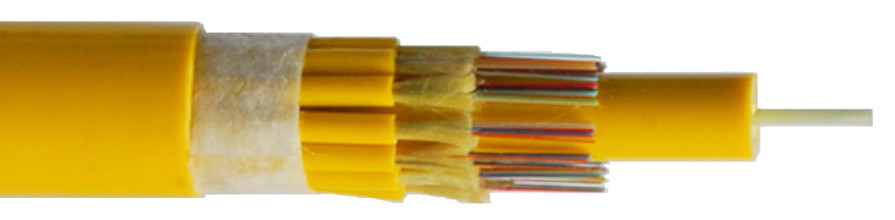

2-24 कोर मिनी-ऑप्टिक केबलों में Φ250μm रंगीन फाइबर का उपयोग ऑप्टिकल संचार माध्यम के रूप में किया जाता है। इसके रंगीन फाइबरों को एक बल सुदृढीकरण इकाई के रूप में अरामिड यार्न की एक परत में लपेटा जाता है,जो पॉलीविनाइल क्लोराइड (पीवीसी) या कम धुआं वाली हेलोजन मुक्त सामग्री (एलएसजेडएच) की एक परत बनाने के लिए लेपित है, कम धुआं, हेलोजन मुक्त, लौ retardant) जैकेट।
26-144 कोर मिनी-ऑप्टिक केबलों का उपयोग एक उप-इकाई के रूप में किया जाता है (250μm रंगीन फाइबर, अरामाइड यार्न एक सुदृढीकरण तत्व है, 3.0 मिमी आंतरिक शीट),एक फाइबर-प्रबलित प्लास्टिक (एफआरपी) कोर के केंद्र में एक गैर धातु सुदृढीकरण के रूप में तैनात, उप-इकाई FRP के चारों ओर से घिरा हुआ है, उप-इकाई एक पीवीसी या एलएसजेडएच सामग्री शीट है, और अंतिम परत पॉलीविनाइल क्लोराइड (पीवीसी) या कम धुआं वाली हैलोजन मुक्त सामग्री (एलएसजेडएच, कम धुआं वाली,हेलोजन मुक्त, ज्वाला retardant) जैकेट।
उत्पाद का अनुप्रयोग:
- ऑप्टिकल फाइबर सक्रिय कनेक्शन जंपर या टेल फाइबर;
- डाटा सेंटर और इनडोर संचार नेटवर्क के स्थान के लिए रूटिंग और पैचिंग;
- उपकरणों और संचार उपकरणों का परस्पर संबंध।
उत्पाद की विशेषताएं:
- लेपित फाइबर को आसानी से छील लिया जाता है;
- अरामाइड यार्न के सुदृढ़ तत्व से ऑप्टिकल केबल में उत्कृष्ट तन्य प्रतिरोध होता है।
- बहु-कोर संख्या और छोटे बाहरी व्यास, गैर धातु केंद्र मजबूत संरचना;
- ऑपरेटिंग तापमान सीमा के भीतर लौ retardant का अच्छा प्रदर्शन, कम प्रेरित क्षीणन।
ऑप्टिकल पैरामीटर और गुण:
| ऑप्टिकल फाइबर का प्रकार | परीक्षण तरंग दैर्ध्य | क्षय | पूर्ण इंजेक्शन बैंडविड्थ (MHZ.km) | प्रभावी मॉडल बैंडविड्थ (MHZ.km) | न्यूनतम झुकने का त्रिज्या ((मिमी) | |
| विशिष्ट (डीबी/किमी) | अधिकतम (डीबी/किमी) | |||||
| G652D | 1310/1550nm | 0.36/0.22 | 0.5/0.4 | ... | ... | 16 |
| G657A1 | 0.36/0.22 | 0.5/0.4 | ... | ... | 10 | |
| G657A2 | 0.36/0.22 | 0.5/0.4 | ... | ... | 7.5 | |
| 62.5/125 | 850/1300nm | 3.0/1.0 | 3.5/1.5 | ≥200/500 | ... | 30 |
| 50/125 | 3.0/1.0 | 3.5/1.5 | ≥500/500 | ... | 30 | |
| OM3 | 3.0/1.0 | 3.5/1.5 | ≥1500/500 | ≥2000/... | 7.5 | |
| OM4 | 3.0/1.0 | 3.5/1.5 | ≥3500/500 | ≥4700/... | 7.5 | |
| OM5 | 850/953nm/1300nm | 3.0/.../1.0 | 3.5/.../1.5 | ≥3500/1850/500 | ≥4700/2470/... | 7.5 |

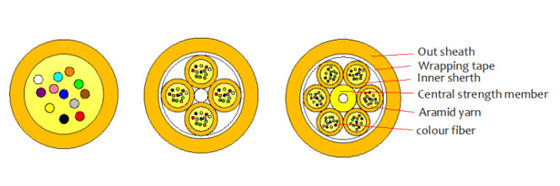

उत्पाद संरचना:
| फाइबर की संख्या | 2-24 | 26-144 | ||||||
| ऑप्टिकल फाइबर | व्यास ((± 1μm) | 125 μm | ||||||
| कोटिंग व्यास ((± 5μm) | 250 μm | |||||||
| रंग |
1. नीला 2. नारंगी 3. हरा 4. भूरा 5. ग्रे 6. सफेद 7. लाल 8. काला 9. पीला 10. बैंगनी 11. गुलाबी 12. एक्वा |
|||||||
| उपखंड | व्यास ((±0.15 मिमी) | / | 3.0 मिमी | |||||
| कोर सुदृढीकरण | / | अरामाइड यार्न | ||||||
| शीट सामग्री | / | पीवीसी/एलएसजेडएच | ||||||
| रंग |
एकल मोड केबल के लिए पीला, बहु मोड केबल के लिए नारंगी; या अनुरोध पर उपलब्ध अन्य रंग |
|||||||
| पूरक | / | भरनेवाला | ||||||
| शक्ति सदस्य | केंद्र सुदृढीकरण | / | एफआरपी | |||||
| बाहरी आवरण | शीट सामग्री | पीवीसी/एलएसजेडएच | ||||||
| रंग |
एकल मोड केबल के लिए पीला, बहु मोड केबल के लिए नारंगी; या अनुरोध पर उपलब्ध अन्य रंग |
|||||||
| केबल | फाइबर की संख्या | उप-इकाइयों की संख्या (12 प्रतिशत/सेट) | बाहरी व्यास (मिमी) | केबल का वजन (किग्रा/किमी) | अधिकतम तन्यता बल ((एन) | कुचल प्रतिरोध (एन/100 मिमी) | मिन वक्र त्रिज्या ((D) | परिचालन तापमान |
| दीर्घकालिक/अल्पकालिक | अल्पकालिक | गतिशील/स्थिर | ||||||
| 2-24 | / | 3.0 | 8 | 80/150 | 1000 | 20/10 | -20 °C ~ +70 °C | |
| 26-48 | 4 | 9.0 | 80 | 200/500 | 1000 | 20/10 | ||
| 50-72 | 6 | 11.2 | 130 | 300/1000 | 1000 | 20/10 | ||
| 74-96 | 8 | 13.5 | 180 | 300/1000 | 1000 | 20/10 | ||
| ९८-१४४ | 12 | 17.5 | 280 | 300/1000 | 1000 | 20/10 | ||
अन्य आवश्यकताएं:
उत्पादन ऑप्टिकल केबल की लंबाई:2000M
ऑप्टिकल केबल बाहरी आवरण मुद्रण विनिर्देश, जैसेःऑप्टिकल फाइबर केबल 144C 17.5 SM G652D-9/125um - LSZH - MM/YY 00000M
FQA:
1प्रश्न: क्या आप निर्माता हैं?
एकः हाँ, हम एक निर्माता हैं, FTTH समाधान और डेटा सेंटर कुल समाधान प्रदाता शेन्ज़ेन, चीन में, 2000 में स्थापित।
2प्रश्न: आपका MOQ क्या है?
एकः MOQ 1 पीसी हो सकता है, लेकिन कीमत प्रतिस्पर्धी नहीं है. अधिक मात्रा, कीमत अधिक प्रतिस्पर्धी होगी.
3प्रश्न: क्या आप एफओबी मूल्य उद्धृत कर सकते हैं?
एकः हाँ. हम हवा, डीएचएल, टीएनटी, यूपीसी, फेडेक्स, आदि द्वारा डिलीवरी कर सकते हैं. बड़ी मात्रा के लिए हम इसे समुद्र के द्वारा वितरित करेंगे.
आप हमें मात्रा के साथ विस्तृत आवश्यकताओं को बताने के बाद, हम आपके लिए माल ढुलाई और लीड समय के साथ मूल्य उद्धृत कर सकते हैं।
हमारे पास प्रतिस्पर्धी शिपिंग एक्सपोर्टर हैं। अधिक समाधान के लिए, आप हमसे संपर्क करने के लिए स्वतंत्र महसूस कर सकते हैं।
4प्रश्न: आपकी गुणवत्ता कैसी है?
A: हमारा उत्पादन IEC, यूरोप मानक के अनुसार है। CE, ISO, RoHS, CPR, और ANATEL प्रमाणित है।
सभी उत्पादों को डिलीवरी से पहले 100% परीक्षण किया जाता है।
5. प्रश्नः आपका नेतृत्व समय क्या है?
एः यह मात्रा और उत्पादों पर निर्भर करता है। फाइबर ऑप्टिक पैच कॉर्ड के लिए, लीड समय 5000 पीसी के भीतर 2 -3 कार्य दिवस हो सकता है। हम स्टॉक में नियमित उत्पादों को रखते हैं।हम तत्काल आदेशों से निपट सकते हैं.
6. प्रश्न: आपकी गारंटी क्या है?
एः एक अलग उत्पाद पर निर्भर करता है, हमारे पास डिलीवरी के बाद से पैच कॉर्ड के लिए 1 साल की वारंटी है, लेकिन केवल गैर-कृत्रिम क्षति के लिए जिम्मेदार है। कृत्रिम क्षति के लिए, हम इसे आपके लिए मुफ्त में मरम्मत कर सकते हैं,माल का भुगतान आपकी ओर से किया जाएगा.
7प्रश्नः आपका पैकिंग क्या है?
एकः अंतर्राष्ट्रीय निर्यात मानक पैकेज. यदि आप पैकिंग पर अपने लोगो मुद्रित करने की जरूरत है, कृपया हमें बताओ इससे पहले कि हम बोली.
8प्रश्न: क्या आप OEM/ODM की पेशकश कर सकते हैं?
एकः हाँ, हम कर सकते हैं. सभी उत्पादों OEM / ODM स्वीकार करते हैं. हम गोपनीयता समझौते पर हस्ताक्षर कर सकते हैं.
9प्रश्नः क्या मैं नमूना ले सकता हूँ?
एः यह निर्भर करता है कि कौन से उत्पाद, निः शुल्क नमूना 10 यूएसडी से कम प्रदान करते हैं। माल ढुलाई डिलीवरी से पहले खरीदार द्वारा भुगतान किया जाएगा।
10प्रश्नः मैं कैसे ऑर्डर कर सकता हूँ?
A:1. हमें उत्पाद का नाम, विनिर्देश और मात्रा के साथ मेल या पूछताछ भेजें. यदि आपको एफओबी, सीआईएफ, सीएफआर मूल्य की आवश्यकता है तो अपना प्राप्त पता प्रदान करें.
2हम लीड टाइम के साथ अपना उद्धरण पेश करेंगे।
3. बोली की पुष्टि के बाद, हम अपने बैंक खाते के साथ एक PI भेज देंगे.
4भुगतान प्राप्त होने के बाद उत्पादन की व्यवस्था की जाएगी।
5हम इसे वितरित करने से पहले आपके साथ प्राप्तकर्ता की पुष्टि करें।
6डिलीवरी के बाद ट्रैकिंग नंबर उपलब्ध कराया जाएगा।
11.आपकी भुगतान अवधि क्या है?
एकः टी / टी, वेस्टर्न यूनियन, पेपैल, मनीग्राम एक बार में. बड़ी मात्रा के लिए, अग्रिम में 50% जमा हो सकता है, डिलीवरी से पहले 50% शेष राशि का भुगतान किया जा सकता है.
एक ही गुणवत्ता मानक के साथ, यदि आप बाजार से बेहतर मूल्य प्राप्त कर सकते हैं, तो TAKFLY भी आपको समान मूल्य का समर्थन कर सकता है।
ऑप्टिकल फाइबर उद्योग में 3 साल का कार्य अनुभव, यह अपने पेशेवर उत्पाद सहायक होने के लिए सम्मानित है।
