एडीएसएस-100एम पूर्ण-डायलेक्ट्रिक स्व-समर्थन वाली हवाई फाइबर ऑप्टिक केबल 4/6/12/24/48/96 फाइबर, 100 मीटर स्पैन, स्व-समर्थन वाली हवाई स्थापना
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | गुआंग्डोंग, शेन्ज़ेन |
| ब्रांड नाम: | TAKFLY |
| प्रमाणन: | CE,ROHS,REACH,ISO9001,ISO14001 |
| मॉडल संख्या: | डीएक्स-आर्मर्ड-T1771 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 पैसे |
|---|---|
| मूल्य: | US$0.01 ~ US$1200/PC |
| पैकेजिंग विवरण: | स्पोन + बॉक्स + कार्टन |
| प्रसव के समय: | 3-7कार्य दिवस |
| भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
|
विस्तार जानकारी |
|||
| झुकने वाली त्रिज्या: | 20डी/15डी | इंस्टालेशन: | हवाई |
|---|---|---|---|
| म्यान: | एलएसजेडएच | कनेक्टकोर: | एससी/पीसी से एससी/पीसी |
| व्यास: | 8.5~16 मिमी | केबल प्रकार: | एकल मोड |
| परिचालन तापमान: | -40°C से +70°C | तन्य शक्ति की अनुमति दी: | 100n <1000n |
| लंबाई: | 2000m प्रति रोल या अनुकूलित | फाइबर की संख्या: | 2कोर/4कोर |
| परिवहन पैकेज: | लकड़ी का ड्रम | पैकिंग: | लकड़ी का डर्म |
| जैकेट: | पीवीसी | इंस्टॉलेशन तरीका: | भीतर और बाहर |
| कनेक्टर प्रकार: | एलसी/यूपीसी | फाइबर गिनती: | 12 |
| बाहर जैकेट सामग्री: | पीई | मुख्य: | 12,वैकल्पिक |
| वारंटी समय: | 20 वर्ष | क्रश प्रतिरोध: | ≥1000एन/100मिमी |
| केबल संरचना: | बो टाइप टाइट बफर | उत्पाद कोड: | GJYXCH-1B |
| बाहरी म्यान सामग्री: | एमडीपीई | तन्यता ताकत: | ≥100N |
| अधिकतम तन्यता ताकत: | 1000N | नमूना: | एससी/एपीसी~एससी/एपीसी |
| निविष्ट वस्तु का नुकसान: | 0.2DB | बहरी घेरा: | 4.5 मिमी या ग्राहक के अनुरोध के अनुसार |
| बाहरी सामग्री: | धातु के तार | मानक: | IEC60794 |
| ताकत सदस्य: | OEM | फाइबर संख्या: | 12 कोर |
| विनिर्माण वर्ष: | 2010 | बाहरी आवरण का रंग: | काला, ग्रे, सफेद |
| परीक्षण तरंग दैर्ध्य: | 1310nm~1550nm | केबल मॉडल: | GJPFJV |
| कंपन: | ≤0.2dB | पैकेट: | लकड़ी का राम |
| सुदृढीकरण: | आयरन या केएफआरपी या एफआरपी | बाहरी आवरण: | पीई |
| फाइबर कोर: | 2~144 कोर | आधार - सामग्री दर: | 4*10जी |
| फाइबर विकल्प: | G652D,G657A,OM1,OM2,OM3,OM4 | नाममात्र वजन: | 83 |
| केबल कटऑफ तरंग दैर्ध्य: | λcc≤1260um | तरीका स्थापित करें: | धूल/प्रत्यक्ष दफन स्थापना |
| नली: | ढीली ट्यूब डिजाइन | सामग्री: | पीई/एलएसझेडएच |
| पत्तन: | निंगबो | रंग: | पीला या अनुकूलित |
| भुगतान की शर्तें: | पीवीसी | कोर की संख्या: | आपके निवेदन पर |
| शिपिंग: | टीएनटी, डीएचएल, यूपीएस, फेडेक्स या ईएमएस | इनडोर या आउटडोर: | इनडोर |
| ड्रम आकार: | 300x300x300 | फाइबर की लंबाई: | 1 मी या अनुकूलित |
| फाइबर मोड: | एकल मोड G652D G657A | कीवर्ड: | एडीएसएस केबल |
| नेटवर्क: | 4जी, 3जी | OEM: | स्वागत |
| कंडक्टर की संख्या: | ≥ 10 | ||
| प्रमुखता देना: | ADSS फाइबर ऑप्टिक केबल 4-96 फाइबर,स्व-सहायक हवाई फाइबर केबल 100 मीटर की चौड़ाई,पूरी तरह से डाइलेक्ट्रिक फाइबर ऑप्टिक केबल के लिए हवाई स्थापना |
||
उत्पाद विवरण
एडीएसएस-100एम पूर्ण-डायलेक्ट्रिक स्व-समर्थन हवाई फाइबर ऑप्टिक केबल
उत्पाद का अवलोकन
एडीएसएस (ऑल-डायलेक्ट्रिक सेल्फ-सपोर्टिंग) केबल एक गैर-धातु एरियल केबल है जिसे स्टील मैसेंजर तार की आवश्यकता के बिना ध्रुवों या टावरों के बीच सीधे स्थापना के लिए डिज़ाइन किया गया है।यह श्रृंखला 100 मीटर की स्पैन का समर्थन करती है और फाइबर की संख्या 4 में उपलब्ध है, 6, 12, 24, 48, या 96 फाइबर. एक ढीली ट्यूब स्ट्रैंड संरचना के साथ पूरी तरह से ढांकता सामग्री और कोई धातु घटकों के साथ विशेषता,यह उच्च वोल्टेज ट्रांसमिशन लाइनों और दूरसंचार ओवरहेड अनुप्रयोगों के लिए आदर्श है.
ऑप्टिकल फाइबर विशेषताएं (G.652D)
| श्रेणी | पद | इकाई | केबल से पहले | केबल के बाद |
|---|---|---|---|---|
| ऑप्टिकल विशेषताएं | 1310 एनएम पर क्षीणन | डीबी/किमी | ≤ 0.34 | ≤ 0.38 |
| 1550 एनएम पर कमजोरी | डीबी/किमी | ≤ 0.21 | ≤ 0.28 | |
| शून्य फैलाव तरंग दैर्ध्य | एनएम | 1300~1324 | ||
| शून्य फैलाव ढलान | ps/(nm2*km) | ≤ 0.092 | ||
| केबल कट-ऑफ तरंग दैर्ध्य λcc | एनएम | ≤ 1260 | ||
| फैलाव गुणांक 1550nm | ps/(nm*km) | ≤ 18 | ||
| फैलाव गुणांक 1625nm | ps/(nm*km) | ≤ 22 | ||
| PMD अधिकतम व्यक्तिगत फाइबर | ps/√km | ≤ 0.1 | ||
| ज्यामितीय विशेषताएं | 1310 एनएम पर मोड क्षेत्र व्यास (एमएफडी) | μm | 8.7~9.5 | |
| 1550 एनएम पर मोड क्षेत्र व्यास (एमएफडी) | μm | 9.8~10.8 | ||
| 1310 एनएम पर समूह अपवर्तन सूचकांक | / | 1.466 | ||
| 1550 एनएम पर समूह अपवर्तन सूचकांक | / | 1.467 | ||
| आवरण का व्यास | μm | 125 ± 0.7 | ||
| कोटिंग व्यास | μm | 235-250 | ||
| कोर/क्लेडिंग समकक्षता त्रुटि | μm | ≤ 0.6 | ||

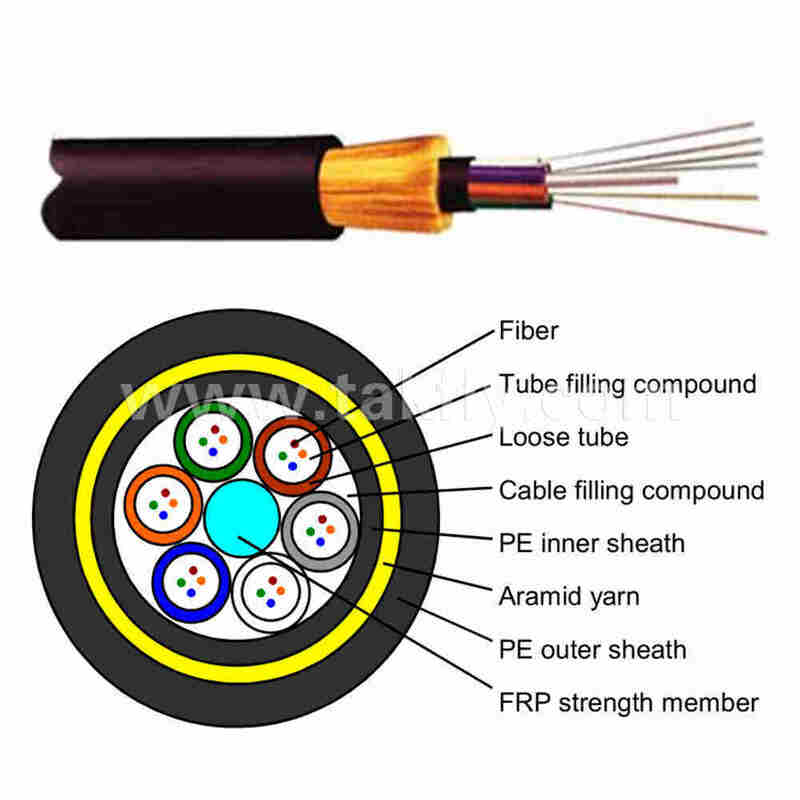

केबल निर्माण और प्रदर्शन मापदंड
| पद | विवरण |
|---|---|
| ऑप्टिकल फाइबर श्रेणी | G652D |
| फाइबर की गिनती | 24 48 96 |
| संरचना | 1+6 1+8 |
| सीएसएम सामग्री | एफआरपी |
| ढीली ट्यूब सामग्री | पीबीटी |
| जल अवरुद्ध सामग्री | पानी को रोकने वाले यार्न और टेप |
| परिधीय शक्ति सदस्य | अरामाइड यार्न |
| बाहरी आवरण सामग्री | एमडीपीई (काला) |
| केबल व्यास (मिमी) | 9.5 10.0 11.8 |
| वजन (किग्रा/किमी) | 70 75 110 |
| अधिकतम अनुमत तन्यता (एन) | 2700 |
| स्पैन (एम) | 100 |
| ऑपरेटिंग तापमान | -40°C से +70°C |
पैकिंग और ड्रम विनिर्देश
- पैकिंग की लंबाईः 2.0 ~ 4.0 किमी प्रति ड्रम
- ड्रम का प्रकारः लकड़ी का मिश्रित ड्रम, निर्यात प्रकार
- धूम्रपानः रिपोर्ट और आवश्यकतानुसार मुहर
केबल चिह्न
बाहरी आवरण में विनिर्माण वर्ष, केबल प्रकार, फाइबर की संख्या और लंबाई अंकन के साथ प्रत्येक मीटर पर इंकजेट मुद्रित किया जाता है। ग्राहक आवश्यकताओं के अनुसार अनुकूलित अंकन उपलब्ध है।
आवेदन
- उच्च वोल्टेज ट्रांसमिशन लाइनों पर हवाई संचार (10kV ~ 220kV)
- विद्युत प्रणाली स्वचालन निजी नेटवर्क
- महानगरीय क्षेत्र के नेटवर्क की रीढ़ और पहुँच लिंक
- नदियों या घाटियों के पार लंबी दूरी के संयंत्र
- ग्रामीण और पहाड़ी क्षेत्रों में ब्रॉडबैंड पहुंच
मानकों का अनुपालन
- डीएल/टी 788-2016 (इलेक्ट्रिक पावर उद्योग)
- YD/T 980-2002 (दूरसंचार उद्योग)
- आईईसी 60794-4
- आईईईई 1222
- टेलकोर्डिया जीआर-20
ऑर्डर करने की जानकारी
| मॉडल | फाइबर की संख्या | स्पैन | शीट सामग्री | विशिष्ट अनुप्रयोग |
|---|---|---|---|---|
| ADSS-100M-4X | 4 | 100 मीटर | एमडीपीई | निम्न वोल्टेज लाइनें/वितरण |
| ADSS-100M-6X | 6 | 100 मीटर | एमडीपीई | निम्न वोल्टेज लाइनें/वितरण |
| ADSS-100M-12X | 12 | 100 मीटर | एमडीपीई | मध्यम वोल्टेज लाइनें |
| ADSS-100M-24X | 24 | 100 मीटर | एमडीपीई | उच्च वोल्टेज लाइनें |
| ADSS-100M-48X | 48 | 100 मीटर | एमडीपीई | उच्च वोल्टेज/ईएचवी लाइनें |
| ADSS-100M-96X | 96 | 100 मीटर | एमडीपीई | रीढ़ की हड्डी संचार |
4/6/12 फाइबर की गिनती के लिए, कृपया आदेश देते समय फाइबर रंग कोड और ढीली ट्यूब विन्यास प्रदान करें। कारखाना तदनुसार डिजाइन करेगा।
अक्सर पूछे जाने वाले प्रश्न
क्या आप एक निर्माता हैं?
हाँ, हम एक निर्माता और एफटीटीएच समाधान और डेटा केंद्र कुल समाधान प्रदाता शेन्ज़ेन, चीन में हैं, 2000 में स्थापित।
आपका MOQ क्या है?
MOQ 1 टुकड़ा हो सकता है, लेकिन बड़ी मात्रा के साथ मूल्य निर्धारण अधिक प्रतिस्पर्धी हो जाता है।
क्या आप एफओबी मूल्य उद्धृत कर सकते हैं?
हाँ. हम बड़ी मात्रा के लिए हवा (डीएचएल, टीएनटी, यूपीएस, फेडेक्स) या समुद्र द्वारा वितरित करते हैं। हम माल ढुलाई और लीड समय विवरण के साथ प्रतिस्पर्धी शिपिंग समाधान प्रदान करते हैं।
आपकी गुणवत्ता कैसी है?
हमारा उत्पादन CE, ISO, RoHS, CPR, और ANATEL प्रमाणपत्रों के साथ IEC और यूरोपीय मानकों का पालन करता है। सभी उत्पादों को डिलीवरी से पहले 100% परीक्षण किया जाता है।
आपका नेतृत्व समय क्या है?
मात्रा और उत्पादों पर निर्भर करता है। फाइबर ऑप्टिक पैच केबलः 2-3 कार्य दिवसों के लिए 5000 टुकड़े तक। हम नियमित उत्पादों का स्टॉक करते हैं और तत्काल आदेश संभालते हैं।
आपकी गारंटी क्या है?
पैच कॉर्ड के लिए 1 साल की वारंटी (गैर-कृत्रिम क्षति) । कृत्रिम क्षति के लिए, हम ग्राहक द्वारा माल ढुलाई की लागत को कवर करने के साथ मुफ्त मरम्मत प्रदान करते हैं।
आपका पैकिंग क्या है?
अंतर्राष्ट्रीय निर्यात मानक पैकेज। उद्धरण से पहले अनुरोध पर अनुकूलित लोगो मुद्रण उपलब्ध है।
क्या आप OEM/ODM की पेशकश कर सकते हैं?
हाँ, सभी उत्पाद OEM/ODM स्वीकार करते हैं. हम गोपनीयता समझौते पर हस्ताक्षर कर सकते हैं.
मैं एक नमूना प्राप्त कर सकते हैं?
10 डॉलर से कम के उत्पादों के लिए निःशुल्क नमूने उपलब्ध हैं। खरीदार डिलीवरी से पहले माल ढुलाई का भुगतान करता है।
मैं कैसे आदेश कर सकते हैं?
- उत्पाद विवरण और मात्रा के साथ पूछताछ भेजें
- हम लीड समय के साथ उद्धरण प्रदान करते हैं
- उद्धरण की पुष्टि करें और बैंक विवरण के साथ पीआई प्राप्त करें
- भुगतान के बाद उत्पादन शुरू होता है
- वितरण से पहले प्राप्तकर्ता की पुष्टि करें
- शिपमेंट के बाद ट्रैकिंग नंबर प्राप्त करें
आपकी भुगतान अवधि क्या है?
टी/टी, वेस्टर्न यूनियन, पेपैल, मनीग्राम. बड़ी राशि के लिएः 50% जमा, वितरण से पहले 50% शेष राशि. हम प्रतिस्पर्धी बाजार मूल्य से मेल खाते हैं.
