फाइबर ऑप्टिकल एम्पलीफायर के लिए 19 इंच 1U रैक CWDM/OADM Mux Demux मॉड्यूल
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | शेन्ज़ेन, चीन |
| ब्रांड नाम: | Takfly/OEM/Neutral |
| प्रमाणन: | CE,ROHS,REACH,ISO9001,ISO14001 |
| मॉडल संख्या: | टीके-डीडब्ल्यूडीएम-19 इंच 1 यू |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 |
|---|---|
| मूल्य: | Can be negotiated |
| पैकेजिंग विवरण: | स्पोन + बॉक्स + कार्टन |
| प्रसव के समय: | 3-9कार्य दिवस |
| भुगतान शर्तें: | वेस्टर्न यूनियन, टी/टी, मनीग्राम/पेपैल |
| आपूर्ति की क्षमता: | टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल, एल/सी |
|
विस्तार जानकारी |
|||
| चैनल: | 4、8、16 सीएच | उत्पाद का नाम: | 19 इंच 1यू रैक सीडब्ल्यूडीएम/ओएडीएम मक्स डिमक्स मॉड्यूल |
|---|---|---|---|
| चैनलवेवलेंथ(एनएम): | 1270 ~ 1610 | कनेक्टर: | एलसी/एपीसी, एलसी/यूपीसी |
| परिचालन तापमान: | -5~+75℃ | भंडारण तापमान: | -40 ~ 85 ℃ |
| फाइबर का प्रकार: | 900um लूज़ ट्यूब फाइबर के साथ SMF28e | प्रमाणपत्र: | सीई, आरओएचएस, पहुंच, आईएसओ9001, आईएसओ14001 |
| चैनल रिक्ति: | 20 | ||
| प्रमुखता देना: | OADM Mux Demux मॉड्यूल,CWDM Mux डिमक्स मॉड्यूल,19 इंच का मक्स डेमक्स मॉड्यूल |
||
उत्पाद विवरण
फाइबर ऑप्टिकल एम्पलीफायर के लिए 1U 19 रैक माउंट 8 चैनल CWDM Mux Demux मॉड्यूल
8 Channels 100GHz Mux Demux In 1U 19 Rack With LC UPC or APC Interface For FTTX CATV and Data Center is usually used for long-haul transmission where wavelengths are packed tightly together over the C-bandयह प्रोटोकॉल पारदर्शी है और 10/1G ईथरनेट, SDH/SONET, 16/8/4/2/1G फाइबर चैनल,FTTx और CATV.
शब्द WDM आमतौर पर एक ऑप्टिकल वाहक के लिए लागू किया जाता है, जो आम तौर पर इसकी तरंग दैर्ध्य द्वारा वर्णित है,जबकि आवृत्ति-विभाजन मल्टीप्लेक्सिंग आमतौर पर एक रेडियो वाहक पर लागू होती है जिसे अक्सर आवृत्ति द्वारा वर्णित किया जाता है
डब्ल्यूडीएम, सीडब्ल्यूडीएम और डीडब्ल्यूडीएम एक ही फाइबर पर प्रकाश की कई तरंग दैर्ध्य का उपयोग करने की एक ही अवधारणा पर आधारित हैं लेकिन तरंग दैर्ध्य की दूरी, चैनलों की संख्या,और ऑप्टिकल स्पेस में मल्टीप्लेक्स सिग्नल को बढ़ाने की क्षमताईडीएफए सी-बैंड के लिए एक कुशल वाइडबैंड एम्पलीफिकेशन प्रदान करता है, रामन एम्पलीफिकेशन एल-बैंड में एम्पलीफिकेशन के लिए एक तंत्र जोड़ता है। सीडब्ल्यूडीएम के लिए, वाइडबैंड ऑप्टिकल एम्पलीफिकेशन उपलब्ध नहीं है,ऑप्टिकल स्पैन को कई दसियों किलोमीटर तक सीमित करना.
- कम सम्मिलन हानि
- चौड़ा पास बैंड
- उच्च चैनल अलगाव
- उच्च स्थिरता और विश्वसनीयता
- चैनल जोड़ें/छोड़ें
- डीडब्ल्यूडीएम नेटवर्क
- फाइबर ऑप्टिकल एम्पलीफायर
8 चैनल 100GHz DWDM MUX DEMUX विनिर्देशः
| पैरामीटर | चौथा चैनल | 8 चैनल | 16 चैनल | ||||
| मुक्स | डेमक्स | मुक्स | डेमक्स | मुक्स | डेमक्स | ||
| चैनल तरंग दैर्ध्य (एनएम) | 1270-1610 | ||||||
| केंद्र तरंग दैर्ध्य सटीकता (एनएम) | ±0.05 | ||||||
| चैनल स्पेसिंग (जीएचजेड) | 20 | ||||||
| चैनल पासबैंड (@-0.5dB बैंडविड्थ) (nm) | >13 | ||||||
| सम्मिलन हानि | ≤1.6 | ≤2.5 | ≤3.5 | ||||
| चैनल एकरूपता | ≤0.6 | ≤1.0 | ≤1.5 | ||||
| चैनल रिपल | 0.3 | 0.3 | 0.3 | ||||
| अलगाव | आसन्न | नहीं | >30 | नहीं | >30 | नहीं | >30 |
| गैर-समीपस्थ | नहीं | >40 | नहीं | >40 | नहीं | >40 | |
| सम्मिलन हानि तापमान संवेदनशीलता (dB/°C) | ≤0.005 | ||||||
| तरंग दैर्ध्य तापमान शिफ्टिंग°C) | <0.002 | ||||||
| ध्रुवीकरण पर निर्भर हानि ((dB) | <0.1 | ||||||
| ध्रुवीकरण मोड फैलाव (PS) | <0.1 | ||||||
| दिशानिर्देश (dB) | >50 | ||||||
| रिटर्न हानि ((dB) | >45 | ||||||
| अधिकतम संभाल शक्ति (mW) | 500 | ||||||
| ऑपरेटिंग तापमान ((°C) | -5~+75 | ||||||
| भंडारण तापमान ((°C) | -40~85 | ||||||
| पैकेज का आयाम ((मिमी) |
|
||||||

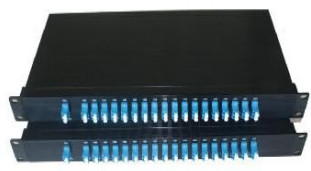

8 चैनल 100GHz DWDM MUX DEMUX चित्रः
TAKFLY क्यों चुनें--- निम्नलिखित फायदे:
पेशेवर निर्माता:
- फाइबर ऑप्टिक उत्पादों में 21 वर्ष से अधिक का विनिर्माण अनुभव-एक स्टॉप खरीद।
- 3 वर्ष के अनुभव के साथ 450 से अधिक असेंबली श्रमिक;
- 26 से अधिक अनुसंधान एवं विकास इंजीनियर;
- 16 सेट जर्मनी से आयातित इंजेक्शन मशीन और 10 से अधिक केबल उत्पादन लाइनें;
- परीक्षण मशीनों के 30 से अधिक सेटः ओटीडीआर, 3 डी, वीएफएल, आईएल एंड आरएल परीक्षण उपकरण; तनाव शक्ति परीक्षक, क्रश प्रतिरोध परीक्षक, पावर मीटर परीक्षक, प्रकाश परीक्षक, आदि।
- OEM ब्रांड स्वीकार्य है।
- प्रदर्शनी: ओएफसी, ईसीओसी, कम्युनिकेशन एशिया, नेटकॉम, अफ्रीकाकॉम, एसवीआईएजेड आईसीटी, कम्युनिकेशन इंडोनेशिया, ग्लोबल सोयर इलेक्ट्रॉनिक प्रदर्शनी, आदि।
- बिक्री के बाद सेवाएं: 24 घंटे उपलब्ध।
गुणवत्ता नियंत्रण:
- उत्पादन से पहले कच्चे माल के आगमन की निरीक्षण की स्थलगत जांच;
- प्रत्येक प्रक्रिया पूरी होने के बाद पूरी तरह से जाँच करें;
- उत्पादन के आधे हिस्से की पूरी तरह से जाँच करें;
- पैकिंग से पहले तैयार उत्पादों की पूरी तरह जांच करें।
- शिपमेंट से पहले स्पॉट चेक;
डिलीवरीः
- नमूनेः 1-3 कार्य दिवस।
- बड़े पैमाने पर उत्पादन आदेशः 3-7 कार्य दिवस।
- पैकेजिंगः आपके अनुरोध के अनुसार प्लास्टिक बैग, कार्टन और पैलेट उपलब्ध हैं।
मूल्यःयदि आपका QTY बड़ा है, तो कीमत पर बातचीत की जा सकती है।
