नई डिजाइन उच्च घनत्व MPO पैच पैनल और रैक माउंट छोटे आकार, हल्के, प्रभाव प्रतिरोधी
उत्पाद विवरण:
| Place of Origin: | Guangdong, SHENZHEN |
| ब्रांड नाम: | TAKFLY |
| प्रमाणन: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Model Number: | DF-MPO Patch Panel#995 |
भुगतान & नौवहन नियमों:
| Minimum Order Quantity: | 1 Pices |
|---|---|
| मूल्य: | US$0.01 ~ US$1200/PC |
| Packaging Details: | spone + box + carton |
| Delivery Time: | 3-7working days |
| Payment Terms: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
विस्तार जानकारी |
|||
| Installation Type: | Plug-in/Field-terminated | Module Fiber Amount: | Up to 24 |
|---|---|---|---|
| Operating Temperature: | -40°C to +80°C | Cores: | 2/4/6/8/12/24/48 |
| Cable Material: | LSZH / OFNP / PVC | Fiber Counts: | 12F |
| Fiber Count: | 8/12/24/48/72 fibers | Return Loss: | >50dB |
| Patch Penal: | 6 x 4 LC x 5 moudle | Polarity: | B |
| Ir Stardand: | MPO/MTP<0.7dB | Core: | Multicore |
| Fiber Mode: | SM, MM(OM1,OM2,OM3,OM4,OM5) | Size: | 180 x 90 x 30 (mm) |
| Cable Diameters: | 0.9 / 2.0 / 3.0mm | ||
| प्रमुखता देना: | रैक माउंट एमपीओ पैच पैनल,उच्च घनत्व वाला एमपीओ पैच पैनल,हल्के MPO पैच पैनल |
||
उत्पाद विवरण
विवरण:

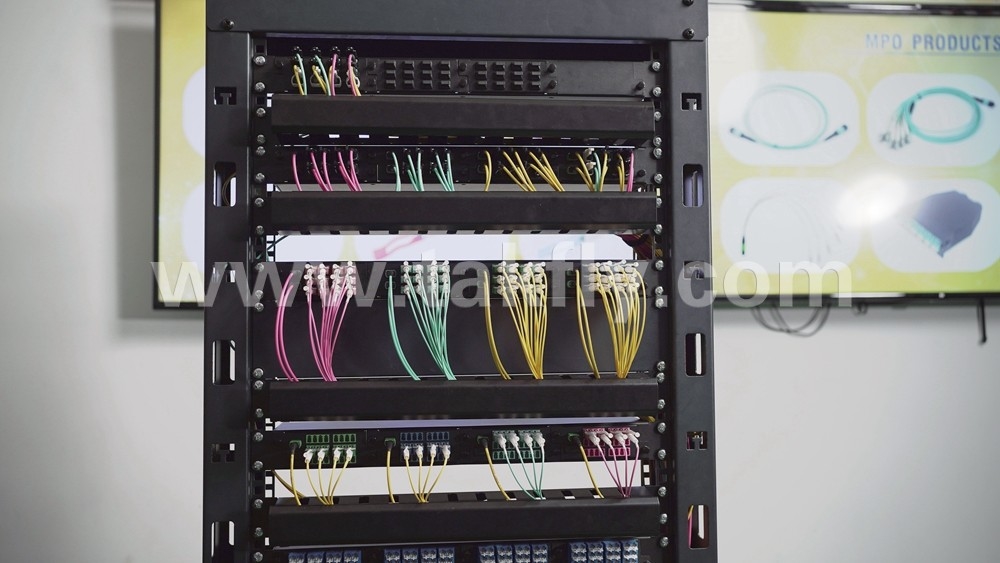

1U-19इंचएमपीओ/एमटीपीउच्च घनत्व रैक-माउंट फाइबर पैच पैनलबड़े डेटा सेंटर के लिए डिज़ाइन किया गया हैः एमडीएफ अनुप्रयोग, आईडीएफ वायरिंग क्षेत्र ऑप्टिकल फाइबर रीढ़ की हड्डी कनेक्शन, फाइबर वितरण इकाई प्रबंधन,और अन्य उच्च घनत्व एकीकृत ऑप्टिकल फाइबर वातावरणयह 19 इंच के रैक और कैबिनेट में लगाया जाता है।

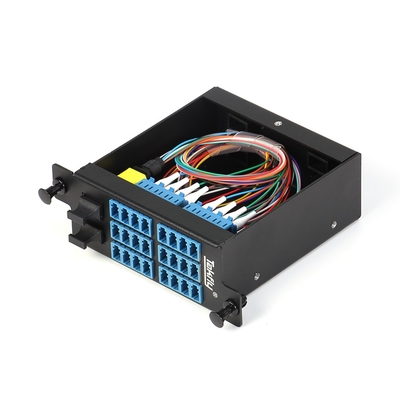

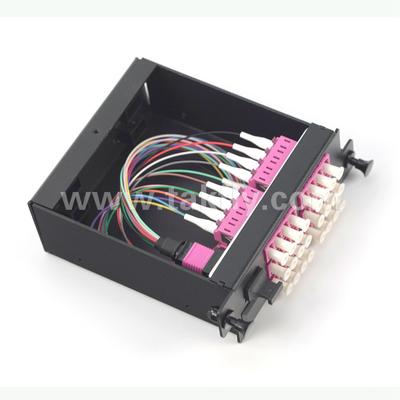

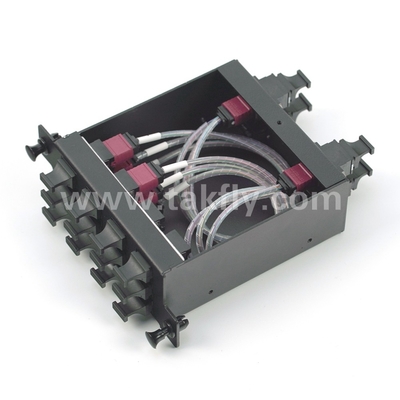

1 यू 19 इंच का एमपीओ/एमटीपी पैच पैनल 4 प्री-कनेक्टेड कैसेट मॉड्यूल लोड कर सकता है और अधिकतम क्षमता एमपीओ इंटरफेस के लिए 1152 कोर या एलसी इंटरफेस के लिए 96 कोर है।प्रत्येक स्वतंत्र पूर्व समाप्त मॉड्यूल बॉक्स ऑप्टिकल फाइबर वितरण फ्रेम में रखा जाता है, पूर्ण सेट पैच पैनल को पूरा करने के लिए।
विशेषताएं:
उ19 इंच के रैक-माउंट और कैबिनेट में स्थापित, कैसेट मॉड्यूल के लिए आवेदन केंद्रीकृत प्रबंधन।
उ1U उच्च घनत्व आकार क्षमता एमपीओ इंटरफेस के लिए 1152 फाइबर और एलसी इंटरफेस के लिए 96 फाइबर।
उइनपुट पोर्ट का उपयोग विकल्प के लिए सामने के पैनल या पीछे के पैनल पर किया जा सकता है और आउटपुट पोर्ट सामने के पैनल पर है।
उपुरुष या महिला एमपीओ/एमटीपी कनेक्टर उपलब्ध हैं। सटीक और उच्च स्थिर कनेक्शन प्राप्त करने के लिए पिन और एडाप्टर द्वारा कनेक्ट और तैनात।
उमॉड्यूलर डिजाइन, प्लग-इन लॉकिंग संरचना, फाइबर में एक स्पष्ट लाइन अनुक्रम पहचान है, परीक्षण करने, स्थापित करने, हटाने और संभोग को समायोजित करने में आसान है।
उनई ब्रांड उच्च गुणवत्ता वाले एल्यूमीनियम मिश्र धातु सामग्री, मजबूत और टिकाऊ, विद्युत स्थैतिक कोटिंग सतह के बाद सख्त उत्पादन प्रक्रिया
उकैसेट मॉड्यूल और पैच पैनल आकार में छोटे, हल्के, प्रभाव प्रतिरोधी, उच्च दबाव, लौ retardant, संक्षारण प्रतिरोधी, आंतरिक ऑप्टिकल फाइबर की रक्षा के लिए मजबूत संरचना,धूल के प्रतिरोधी सुविधा के लिए अति उच्च सीलिंग प्रदर्शन, उन्नत नेटवर्क उपकरणों के लिए अभिनव डिजाइन।
अनुप्रयोग:
Øऑप्टिकल फाइबर संचारघने तारइमारतों के बीच प्रणाली.
Øलैन केबलिंग के लिए ऑप्टिकल सक्रिय उपकरण में ऑप्टिकल लिंक इंटरकनेक्शन।
Øदूरसंचार बेस स्टेशन।
Øऔद्योगिक क्षेत्र का डाटा सेंटर कक्ष।
Øवाणिज्यिक भवन का डेटा केंद्र कक्ष।
ØCATV
Øलैन
ØWAN
ØFTTX
सीचित्रणएसरसायन:
1.
2.
|
मॉडल |
एलजीएक्स कैसेट क्षमता |
एलजीएक्स |
कुल क्षमता |
कनेक्टर का प्रकार |
आकार |
आवेदन |
|
|
A2 |
आर |
72F MPO*4 पीसी |
4 |
1152F |
एमपीओ*10*4 |
1U |
1 पीसी ए 2 एलजीएक्स कैसेट कनेक्ट करने के लिए 3 पीसी सी 1 एलजीएक्स कैसेट, ए 2 के पूर्ण सेट के साथ कनेक्ट 3 पूर्ण सेट C1 |
|
टी |
48FMPO*6 pcs=288F |
||||||
|
C1 |
आर |
48F MPO*2 पीसी |
4 |
384F |
एमपीओ*10*4 |
1U |
C1 LGX कैसेट के 1 पीसी के साथ कनेक्ट4 पीसी D2 LGX कैसेट, पूर्ण सेट C1 के साथ कनेक्ट करें4 पूर्ण सेट D2 |
|
टी |
12F MPO*8 pcs=96F |
||||||
|
डी2 |
आर |
12F MPO*2 पीसी |
4 |
96F |
एमपीओ*2*4 |
1U |
R:12F MPO*2*4, T:24F*4 LC, LC पैच कॉर्ड द्वारा टर्मिनल डिवाइस से कनेक्ट करें |
|
टी |
24FLC |
LC*24*4 |
|||||
3.
|
मॉडल |
एलजीएक्स कैसेट क्षमता |
एलजीएक्स |
कुल क्षमता |
कनेक्टर का प्रकार |
आकार |
आवेदन |
|
|
बी1 |
आर |
72F MPO*1 पीसी |
4 |
288F |
एमपीओ*5*4 |
1U |
R:72F MPO*1*4, T:16F MPO MPO पैच कॉर्ड द्वारा 400G ट्रांसमिशन डिवाइस से कनेक्ट हो सकता है, T:24F MPO C3 LGX कैसेट से कनेक्ट हो सकता है |
|
टी |
16F MPO*3 पीसी 24F MPO*1 pcs=72F |
||||||
|
BG1 |
आर |
72F एमपीओ*2 पीसी |
4 |
576F |
एमपीओ*11*4 |
1U |
100G, 400G समर्पित कैसेट |
|
टी |
16F MPO*9 pcs=144F |
||||||
|
C3 |
आर |
24F MPO*1pc |
4 |
96F |
एमपीओ*1*4 |
1U |
R:24F MPO*1*4, T:24F*4LC, एलसी पैच कॉर्ड द्वारा टर्मिनल उपकरण से कनेक्ट करें |
|
टी |
24F LC |
LC*24*4 |
|||||
उत्पाद पैरामीटर:
|
फाइबर का प्रकार |
SM ((G652, G655, G657); MM (OM1-OM5) |
||
|
कनेक्टर |
पुरुष ((पिन सुई), महिला |
LC |
|
|
एमपीओ/एमटीपी |
|||
|
केबल व्यास(मिमी) |
मिनी गोल केबल: अधिकतम 4.5 मिमी रिबन केबल: अधिकतम3.0*5.0 मिमी |
0.9/0.6 |
|
|
सम्मिलन हानि (dB) |
मानक:≤0.35/0.7 (विशिष्ट/ अधिकतम) कम हानि:≤0.2/0.35 (विशिष्ट/ अधिकतम) |
≤ 0.3 |
|
|
रिटर्न हानि (मिनट) |
एपीसी एसएमः60 डीबी |
पीसी एमएमः 20dB |
यूपीसी एसएमः 40dB एपीसी एसएमः 60dB पीसी एमएमः 25dB |
|
परीक्षण तरंग दैर्ध्य (nm) |
SM: 1310/1550 एमएमः 850/1300 |
||
|
पुनरावृत्ति |
≤ 0.1dB |
||
|
स्थायित्व |
≤ 0.2dB |
||
|
विनिमेयता |
≤ 0.2dB |
||
|
झुकने की त्रिज्या(गतिशील/स्थिर) |
20/10 |
||
|
उत्पाद का नाम |
मॉड्यूल बॉक्स |
मशीन का मामला |
|
|
आकार ((L*W*H) |
93*100*39 |
482*200*44.2 मिमी |
|
|
सामग्री |
एप्रकाश |
||
पैकेजिंग:
|
वजन |
आंतरिक बॉक्स का आकार |
बाहरी बॉक्स के आयाम(5pcs/बॉक्स) |
प्रति कार्टन वजन(किलो) |
|
1.5 किलो |
500*280*80मिमी |
510*300*420 मिमी |
11 |
