4CH अल्ट्रा कॉम्पैक्ट CWDM मॉड्यूल ऑपरेशन तरंग दैर्ध्य 1470-1610nm अलगाव आसन्न ≥30dB
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन में निर्मित |
| ब्रांड नाम: | DF, TAKFLY, OEM |
| प्रमाणन: | CE, ROHS, REACH, ISO9001, ISO14001 |
| मॉडल संख्या: | TK-UT-CCWDM-4CH |
| दस्तावेज: | Takfly Product Catalogue.pdf |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 |
|---|---|
| मूल्य: | 145.99 |
| पैकेजिंग विवरण: | आंतरिक बॉक्स +कार्टन |
| प्रसव के समय: | 7-9 कार्य दिवस |
| भुगतान शर्तें: | टी/टी,वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | प्रति सप्ताह 500 पीसी |
|
विस्तार जानकारी |
|||
| प्रचालन तरंग दैर्ध्य: | 1470-1610 एनएम | चैनल संख्या: | 4 |
|---|---|---|---|
| MUX या डेमक्स सम्मिलन हानि: | ≤1.2 | निकटवर्ती अलगाव: | ≥30 डीबी |
| अखंडता: | ≥40 डीबी | ध्रुवीकरण निर्भर नुकसान: | ≤0.1 |
| रिटर्न हानि: | ≥45dB | आयाम: | 25x10.8x6.5 मिमी |
| उत्पाद का नाम: | 4CH अल्ट्रा कॉम्पैक्ट CWDM मॉड्यूल | ||
| प्रमुखता देना: | अल्ट्रा कॉम्पैक्ट CWDM मॉड्यूल,4CH CWDM मॉड्यूल,1470-1610nm CWDM मॉड्यूल |
||
उत्पाद विवरण

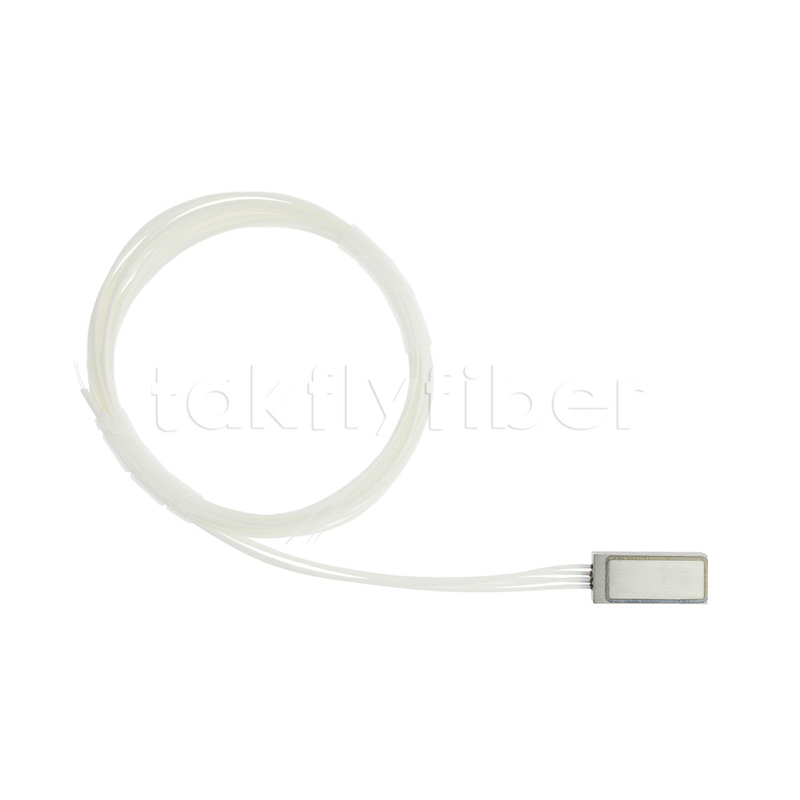

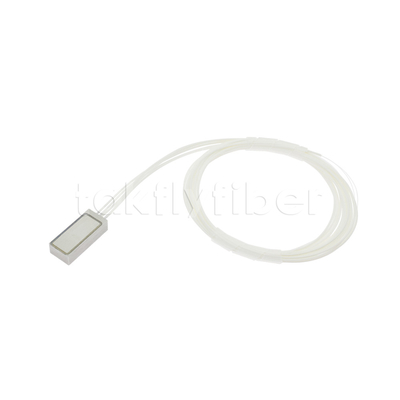

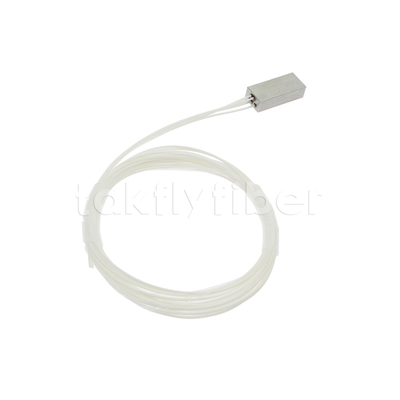

4CH अल्ट्रा कॉम्पैक्ट CWDM मॉड्यूल
विशेषताएं
- कम सम्मिलन हानि
- चौड़ा पास करना बैंड
- उच्च चैनल अलगाव
- उच्च स्थिरता और विश्वसनीयता
- एपोक्सी मुक्त ऑप्टिकल पथ
आवेदन
पंक्ति निगरानी- डब्ल्यूडीएम नेटवर्क
- दूरसंचार
- सेलुलर अनुप्रयोग
- ऑप्टिकल फाइबर प्रवर्धक
- पहुँच नेटवर्क
उत्पाद कोड
|
पद संख्या |
ग्राहक भाग संख्या |
भविष्य-ऑप्टिक्स भाग संख्या |
विवरण |
|
1 |
NA |
NA |
4सीएच CWDM मॉड्यूल, 1470-1610एनएमG657 A2 फाइबर, 900उह ढीला ट्यूब,-40~+85°C |
विनिर्देश
2.1 4CH सीडब्ल्यूडीएम विनिर्देशकटीयन
|
पैरामीटर |
विनिर्देश |
इकाई |
|
ऑपरेशन तरंग दैर्ध्य |
1470-1610एनएम |
|
|
नहर संख्या |
4 |
सीएच |
|
चैनल केंद्र तरंग दैर्ध्य (nm) |
आईटीयू |
|
|
नहर पासबैंड(0.5डीबी) |
λc ±6.5 |
एनएम |
|
|
मुक्स या डेमक्स सम्मिलन हानि |
≤1.2 |
डीबी |
|
|
अलगाव |
आसन्न |
≥30 |
डीबी |
|
गैर-समीपस्थ |
≥40 |
डीबी |
|
|
ध्रुवीकरण निर्भर हानि |
≤0.1 |
डीबी |
|
|
रिपल |
≤0.5 |
डीबी |
|
|
वापसी हानि |
≥45 |
डीबी |
|
|
आयाम |
25x10.8x6.5 |
मिमी |
|
|
फाइबर प्रकार |
G657 A2, 900उह जैकेट |
||
|
फाइबर लम्बाई |
>0.5 |
एम |
|
|
कनेक्टर |
एफसी/एपीसी |
|
|
|
परिचालन तापमान |
-40 ~ +85 |
.सी |
|
|
भंडारण तापमान |
-40 ~ +85 |
.सी |
|
नोट:द ऊपर मापदंड बिना कनेक्टर,अ जोड़ी का कनेक्टर हानि है 0.25डीबी
