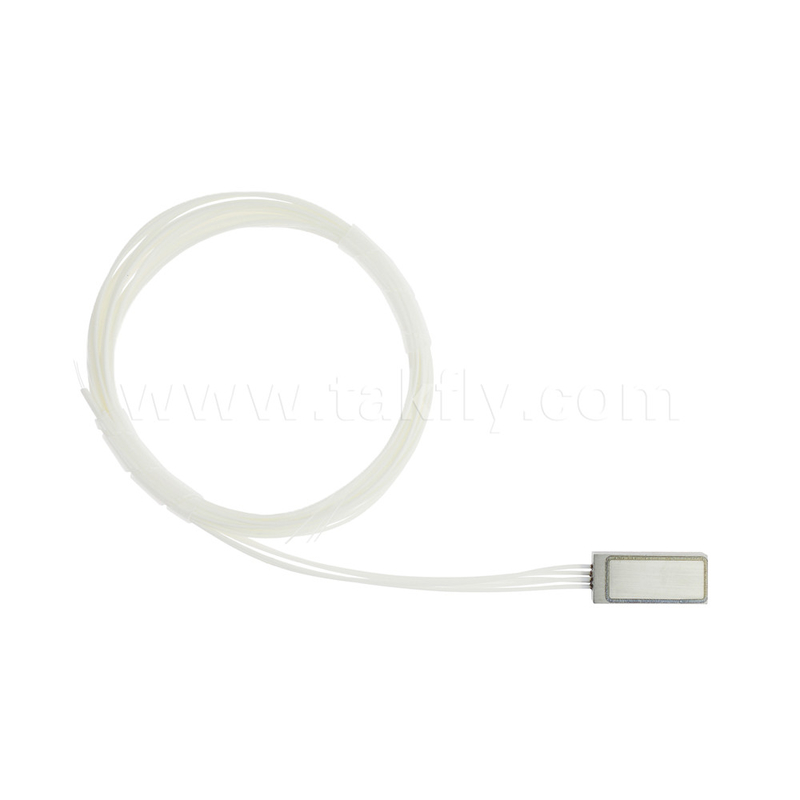

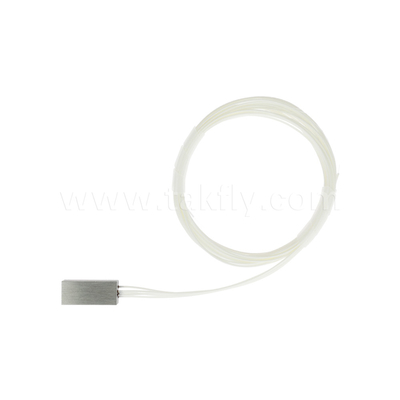

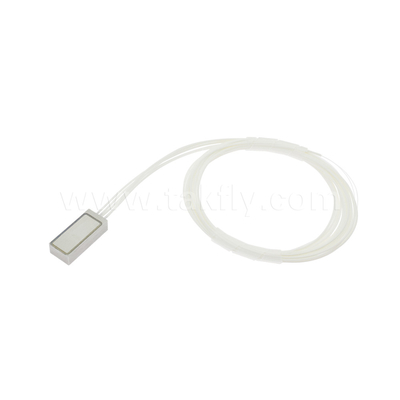

4CH UC-CWDM 1470-1610nm या ITU, CWDN Mux Demux
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | शेन्ज़ेन, चीन |
| ब्रांड नाम: | DF/TAKFLY/OEM |
| प्रमाणन: | CE/ROHS/REACH/ISO9001/ISO14001 |
| मॉडल संख्या: | TK-DWDM-4CH-ULC |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 |
|---|---|
| मूल्य: | 899.99 |
| पैकेजिंग विवरण: | भीतरी बॉक्स + गत्ते का डिब्बा |
| प्रसव के समय: | 7-9 वर्किंग एवाई |
| भुगतान शर्तें: | टी/टी,वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | प्रति सप्ताह 200 पीसी |
|
विस्तार जानकारी |
|||
| चैनल संख्या: | 4 | चैनल केंद्र तरंग दैर्ध्य: | आईटीयू |
|---|---|---|---|
| MUX या डेमक्स सम्मिलन हानि: | ≤2.5dB | निकटवर्ती अलगाव: | ≥30 डीबी |
| अखंडता: | ≥40 डीबी | ध्रुवीकरण निर्भर नुकसान: | ≤0.4dB |
| रिटर्न हानि: | ≥45dB | आयाम: | 30x23x6.5 मिमी |
| परिचालन तापमान: | -40 ~ + 85 ℃ | ||
| प्रमुखता देना: | 4CH WDM Mux Demux,आईटीयू WDM Mux Demux,1470-1610nm WDM Mux Demux |
||
उत्पाद विवरण
औद्योगिक प्रकार 4CH अल्ट्रा कॉम्पैक्ट DWDM मॉड्यूल
टेकफ्लाई के अनुसंधान एवं विकास विभाग ने एक औद्योगिक प्रकार का अल्ट्रा कॉम्पैक्ट डीडब्ल्यूडीएम विकसित किया है,जो अच्छी तरह से विकसित पतली फिल्म फ़िल्टर (टीएफएफ) तकनीक पर आधारित है और अति-कम कॉम्पैक्ट फ्री-स्पेस माइक्रो-ऑप्टिक एकीकरण विधि का उपयोग करता हैयह उपकरण तापमान की एक विस्तृत श्रृंखला में काम कर सकता है और इसमें असाधारण प्रदर्शन है, जो उद्योग मानक आवश्यकताओं को पूरा कर सकता है।
विशेषताएं
1अति-कम सम्मिलन हानि
2. टीएफएफ मुक्त अंतरिक्ष प्रौद्योगिकी
3. निष्क्रिय मॉड्यूल, बिजली की आवश्यकता नहीं
4स्थिर परिचालन तापमान
5अनुकूलित बैंड संयोजन
आवेदन
1सीडब्ल्यूडीएम नेटवर्क पर हाइब्रिड डीडब्ल्यूडीएम
2भविष्य के लिए विस्तार पोर्ट बैंडविड्थ बढ़ रहा है
3. 5जी नेटवर्क
उत्पाद कोड
|
पद संख्या |
ग्राहक भाग संख्या |
भविष्य-ऑप्टिक्स भाग संख्या |
विवरण |
|
1 |
NA |
NA |
16सीएच डीडब्ल्यूडीएम मॉड्यूल,आईटीयू, 100गीगाहर्ट्जG657A2, फाइबर 900उह ढीला ट्यूब,-40~+85°C,एफसी/एपीसी |
विनिर्देश
2.1 16CH 100GHz MUX&DEMUX डीडब्ल्यूडीएम विनिर्देश
|
पैरामीटर |
विनिर्देश |
इकाई |
|
|
नहर संख्या |
4 |
सीएच |
|
|
चैनल केंद्र तरंग दैर्ध्य (nm) |
आईटीयू |
|
|
|
नहर पासबैंड(0.5डीबी) |
λc ±0.11 |
एनएम |
|
|
मुक्स या डेमक्स सम्मिलन हानि |
≤2.5 |
डीबी |
|
|
अलगाव |
आसन्न |
≥30 |
डीबी |
|
गैर-समीपस्थ |
≥40 |
डीबी |
|
|
ध्रुवीकरण निर्भर हानि |
≤0.4 |
डीबी |
|
रिपल |
≤0.5 |
डीबी |
|
वापसी हानि |
≥45 |
डीबी |
|
आयाम |
30x23x65 |
मिमी |
|
फाइबर प्रकार |
G657A2 फाइबर, 900उह जैकेट |
|
|
फाइबर लम्बाई |
>1 |
एम |
|
कनेक्टर |
एफसी/एपीसी |
|
|
परिचालन तापमान |
-40 ~ +85 |
.सी |
|
भंडारण तापमान |
-40 ~ +85 |
.सी |
नोट: उपरोक्त कनेक्शन के बिना पैरामीटरया, एक जोड़ी कनेक्टर हानि है 0.25dB
