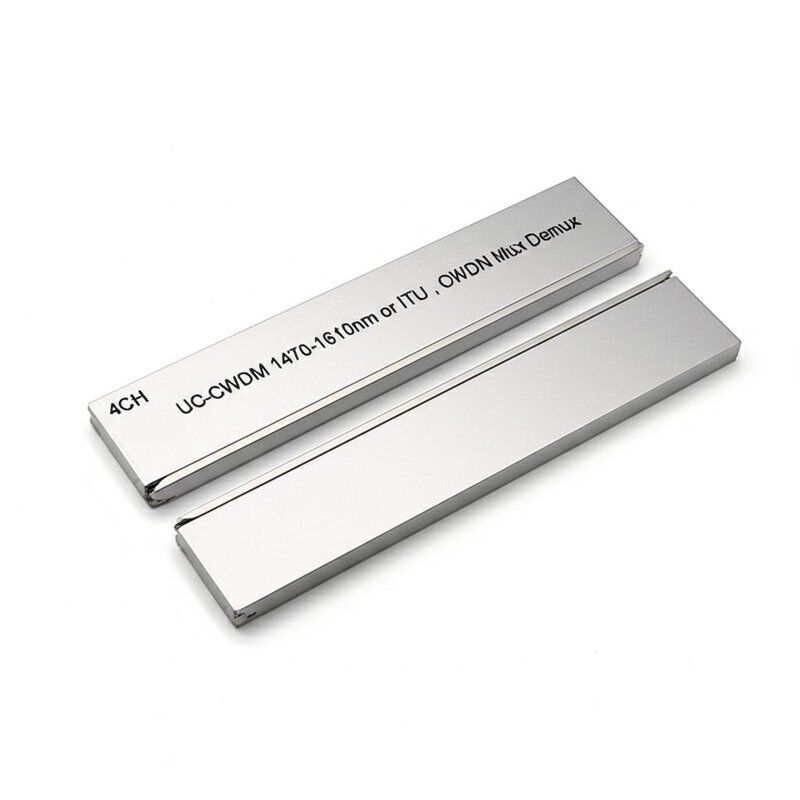

4CH UC-CWDM 1470-1610nm या ITU, CWDN Mux Demux
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | शेनझेन, चीन |
| ब्रांड नाम: | DF/TAKFLY/OEM |
| प्रमाणन: | CE/ROHS/REACH/ISO9001/ISO14001 |
| मॉडल संख्या: | TK-DWDM-4CH-ULC |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 |
|---|---|
| मूल्य: | 899.99 |
| पैकेजिंग विवरण: | भीतरी बॉक्स + गत्ते का डिब्बा |
| प्रसव के समय: | 7-9 वर्किंग एवाई |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | प्रति सप्ताह 200 पीसी |
|
विस्तार जानकारी |
|||
| चैनल संख्या: | 4 | चैनल केंद्र तरंग दैर्ध्य: | आईटीयू |
|---|---|---|---|
| MUX या डेमक्स सम्मिलन हानि: | ≤2.5dB | निकटवर्ती अलगाव: | ≥30dB |
| अखंडता: | ≥40 डीबी | ध्रुवीकरण आश्रित हानि: | ≤0.4dB |
| वापसी हानि: | ≥45DB | आयाम: | 30x23x6.5 मिमी |
| परिचालन तापमान: | -40 ~ + 85 ℃ | ||
| प्रमुखता देना: | 4CH UC-CWDM मल्टीप्लेक्स/डीमल्टीप्लेक्स,1470-1610nm CWDM Mux Demux,आईटीयू CWDM मल्टीप्लेक्स/डीमल्टीप्लेक्स |
||
उत्पाद विवरण
4CH UC-CWDM 1470-1610nm या ITU, CWDN Mux Demux
औद्योगिक प्रकार 4CH अल्ट्रा कॉम्पैक्ट DWDM मॉड्यूल
Takfly के अनुसंधान और विकास विभाग ने अच्छी तरह से विकसित थिन फिल्म फिल्टर (TFF) तकनीक पर आधारित और अल्ट्रा-कॉम्पैक्ट फ्री-स्पेस माइक्रो-ऑप्टिक इंटीग्रेशन विधि का उपयोग करके एक औद्योगिक प्रकार का अल्ट्रा कॉम्पैक्ट DWDM मॉड्यूल विकसित किया है। डिवाइस व्यापक तापमान रेंज में प्रभावी ढंग से काम करता है और असाधारण प्रदर्शन प्रदान करता है जो उद्योग मानक आवश्यकताओं को पूरा करता है।
विशेषताएँ
- अल्ट्रा-लो इंसर्शन लॉस
- TFF फ्री-स्पेस टेक्नोलॉजी
- निष्क्रिय मॉड्यूल, कोई विद्युत शक्ति आवश्यक नहीं है
- स्थिर ऑपरेटिंग तापमान
- कस्टमाइज्ड बैंड्स कॉम्बिनेशन
अनुप्रयोग
- CWDM नेटवर्क पर हाइब्रिड DWDM
- भविष्य में बैंडविड्थ बढ़ाने के लिए विस्तार पोर्ट
- 5G नेटवर्क
उत्पाद कोड
| आइटम नंबर | ग्राहक भाग संख्या | फ्यूचर-ऑप्टिक्स भाग संख्या | विवरण |
|---|---|---|---|
| 1 | NA | NA | 16CH DWDM मॉड्यूल, ITU, 100GHz, G657A2, फाइबर 900um ढीली ट्यूब, -40~+85℃, FC/APC |
तकनीकी विशिष्टताएँ
| पैरामीटर | विशेषताएँ | यूनिट |
|---|---|---|
| चैनल नंबर | 4 | CH |
| चैनल सेंटर वेवलेंथ (nm) | ITU | |
| चैनल पासबैंड(0.5dB) | λc ±0.11 | nm |
| Mux या Demux इंसर्शन लॉस | ≤2.5 | dB |
| आइसोलेशन - आसन्न | ≥30 | dB |
| आइसोलेशन - गैर-आसन्न | ≥40 | dB |
| ध्रुवीकरण निर्भर हानि | ≤0.4 | dB |
| रिपल | ≤0.5 | dB |
| रिटर्न लॉस | ≥45 | dB |
| आयाम | 30x23x6.5 | मिमी |
| फाइबर प्रकार | G657A2 फाइबर, 900um जैकेट | |
| फाइबर लंबाई | >1 | M |
| कनेक्टर | FC/APC | |
| ऑपरेटिंग तापमान | -40~ +85 | °C |
| संग्रहण तापमान | -40 ~ +85 | °C |
नोट: कनेक्टर के बिना उपरोक्त पैरामीटर, कनेक्टर की एक जोड़ी का नुकसान 0.25dB है
