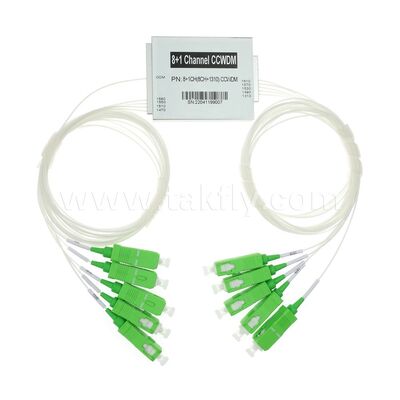

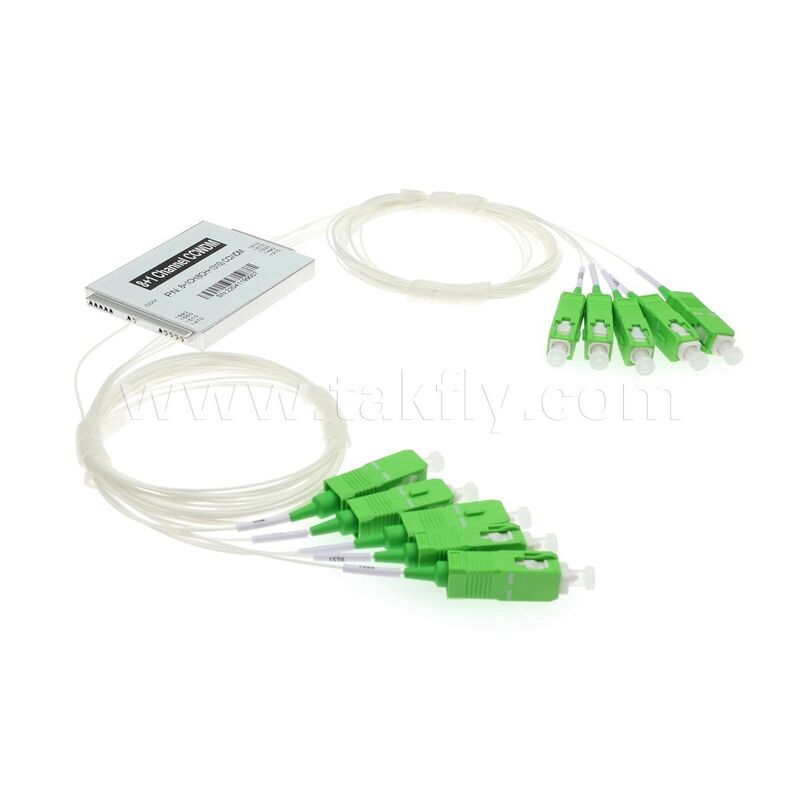

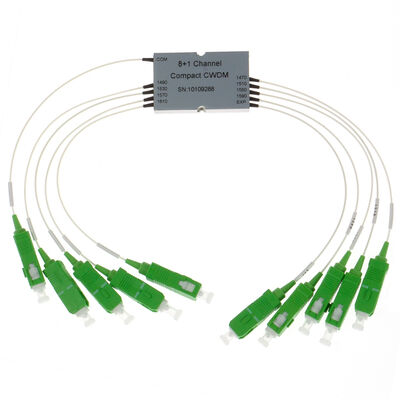

सीसीडब्ल्यूडीएम 8+1चैनल कॉम्पैक्ट ग्रेव वेवलेंथ डिवीजन मल्टीप्लेक्सर जी657ए1 फाइबर ऑप्टिक फॉर डेटा सेंटर एफटीटीएक्स
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | OEM |
| प्रमाणन: | ISO, CE RoHS |
| मॉडल संख्या: | डीएफ-8+1 सीसीडब्ल्यूडीएम-1 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 |
|---|---|
| मूल्य: | USD38-48/pc |
| पैकेजिंग विवरण: | ब्लिस्टर पैकेजिंग + कार्टन |
| प्रसव के समय: | 5-8 कार्य दिवस |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | प्रति माह 50000 पीसी |
|
विस्तार जानकारी |
|||
| कनेक्टर प्रकार: | निर्धारित किए जाने हेतु | ||
|---|---|---|---|
| प्रमुखता देना: | सीसीडब्ल्यूडीएम 8+1चैनल डब्ल्यूडीएम मक्स डेमक्स,कॉम्पैक्ट WDM मल्टीप्लेक्सर G657A1,एफटीटीएक्स के लिए डाटा सेंटर डब्ल्यूडीएम |
||
उत्पाद विवरण
Takfly का कॉम्पैक्ट वेवलेंथ डिवीजन मल्टीप्लेक्सर/CCWDM मॉड्यूल TFF (पतली फिल्म फिल्टर) आधारित वेवलेंथ डिवीजन मल्टीप्लेक्सिंग तकनीक का उपयोग करता है। यह CWDM मॉड्यूल के समान कार्य करता है,लेकिन मुक्त अंतरिक्ष प्रौद्योगिकी का उपयोग करता है जिसके परिणामस्वरूप पैकेज का आकार काफी छोटा होता है, कम सम्मिलन हानि, और बेहतर स्थिरता।
- कम सम्मिलन हानि
- कॉम्पैक्ट आकार
- अति स्थिर और अत्यधिक विश्वसनीय
- विस्तारित कार्य तापमान उपलब्ध
Takfly के CCWDM मॉड्यूल में ऑप्टिकल सिग्नल ट्रांसमिशन के लिए एक स्वतंत्र सील स्थान के साथ फ्री स्पेस तकनीक का उपयोग किया गया है। ऑप्टिकल सिग्नल COM पोर्ट से इनपुट/आउटपुट है,जबकि अन्य बंदरगाह TFF (पतली फिल्म फिल्टर) के माध्यम से प्रकाश संकेत प्रसारित करते हैं.
दूरसंचार, उद्यम नेटवर्क, पीओएन नेटवर्क, केबल टीवी और अन्य संबंधित क्षेत्रों में व्यापक रूप से उपयोग किया जाता है।
| पैरामीटर | 4 CH | 4 + यूपीजी | 8 CH | 8 + यूपीजी1 | 8 + UPG2 |
|---|---|---|---|---|---|
| ऑपरेटिंग तरंग दैर्ध्य (nm) | 1260 से 1620 | ||||
| चैनल तरंग दैर्ध्य (nm) | 1270, 1290,..., 1590, 1610, या 1271, 1291,..., 1591, 1611 | ||||
| यूपीजी पोर्ट तरंग दैर्ध्य सीमा (एनएम) | NA | टीबीडी | NA | 1260~1360 | 1260 से 1457 |
| चैनल स्पेसिंग (एनएम) | 20 | ||||
| चैनल पासबैंड (nm) | CWL+/-6.5nm | ||||
| सम्मिलन हानि (dB) * | ≤0.8 | ≤0.8 | ≤1.4 | ≤1.4 | ≤1.7 |
| चैनल रिपल (डीबी) | ≤0.3 | ||||
| अलगाव (dB) आसन्न | >30 | ||||
| अलगाव (dB) गैर-समीपस्थ | >40 | ||||
| यूपीजी अलगाव (डीबी) | NA | >15 | NA | >15 | >15 |
| ध्रुवीकरण मोड फैलाव (PS) | ≤0.2 | ||||
| ध्रुवीकरण निर्भर हानि (dB) | ≤0.2 | ||||
| निर्देशात्मकता (dB) | >45 | ||||
| रिटर्न हानि (dB) | >45 | ||||
| अधिकतम संभाल शक्ति (mW) | 500 | ||||
| ऑपरेटिंग तापमान (°C) | -5~+70 | ||||
| भंडारण तापमान (°C) | -40~85 | ||||
| फाइबर का प्रकार | G657A1 | ||||
| कनेक्टर | टीबीडी | ||||
| पैकेज का आयाम (मिमी) | L55 x W45 x H6 या L44 x W25 x H6 | ||||
* सम्मिलन हानि मान विन्यास के अनुसार भिन्न होते हैं
