टैकफ्लाई 1यू/2यू स्लाइडिंग पैच पैनल - 192 फाइबर तक के लिए हाई-डेंसिटी प्लग-एंड-प्ले एमटीपी/एमपीओ से एलसी कैसेट
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | गुआंग्डोंग, शेन्ज़ेन |
| ब्रांड नाम: | TAKFLY |
| प्रमाणन: | CE,ROHS,REACH,ISO9001,ISO14001 |
| मॉडल संख्या: | डीएफ-एमपीओ पैच पैनल#995 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 पैसे |
|---|---|
| मूल्य: | US$0.01 ~ US$1200/PC |
| पैकेजिंग विवरण: | स्पोन + बॉक्स + कार्टन |
| प्रसव के समय: | 3-7कार्य दिवस |
| भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
|
विस्तार जानकारी |
|||
| स्थापना प्रकार: | प्लग-इन/फ़ील्ड-समाप्त | मॉड्यूल फाइबर राशि: | 24 तक |
|---|---|---|---|
| परिचालन तापमान: | -40°C से +80°C | कोर: | 2/4/6/8/12/24/48 |
| केबल सामग्री: | LSZH / OFNP / PVC | फाइबर गिनती: | 12एफ |
| फाइबर गिनती: | 8/12/24/48/72 फाइबर | वापसी हानि: | > 50db |
| पेनल: | 6 x 4 एलसी एक्स 5 माउडल | विचारों में भिन्नता: | बी |
| इर स्टारडैंड: | एमपीओ/एमटीपी<0.7डीबी | मुख्य: | मल्टीकोर |
| फाइबर मोड: | एसएम, एमएम(ओएम1,ओएम2,ओएम3,ओएम4,ओएम5) | आकार: | 180 x 90 x 30 (मिमी) |
| केबल व्यास: | 0.9 / 2.0 / 3.0 मिमी | ||
उत्पाद विवरण
टैकफ्लाई 1यू/2यू स्लाइडिंग पैच पैनल - एलसी कैसेट में प्लग-एंड-प्ले एमटीपी/एमपीओ, 192 फाइबर तक
उत्पाद अवलोकन

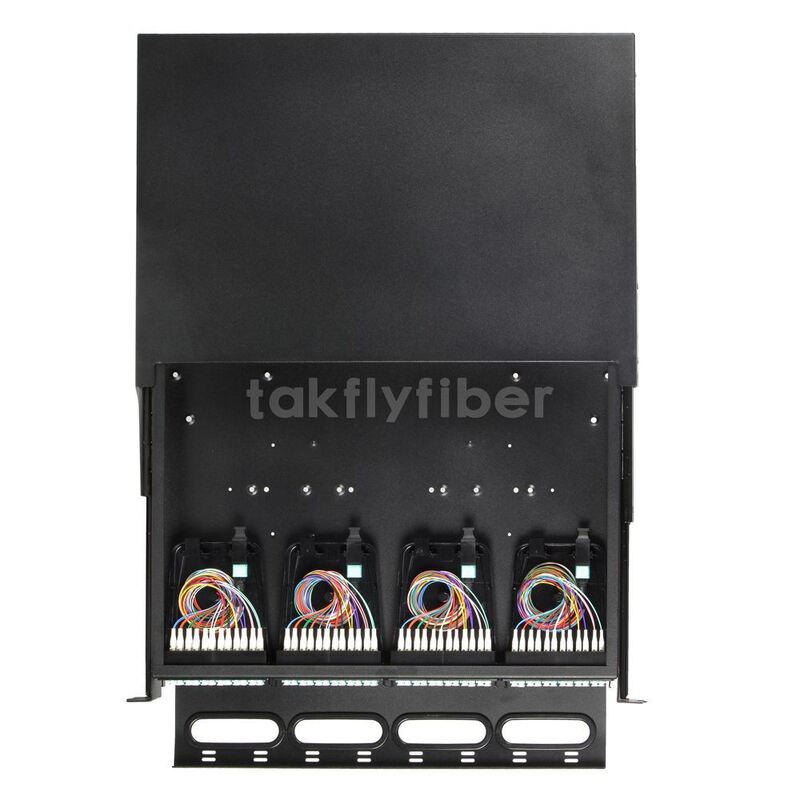

टैकफ्लाई रैकमाउंट पैच पैनल प्लग-एंड-प्ले एमटीपी/एमपीओ से एलसी कैसेट मॉड्यूल के लिए एक केंद्रीकृत, उच्च घनत्व फाइबर प्रबंधन समाधान प्रदान करता है। यह प्रणाली प्री-टर्मिनेटेड, उच्च-घनत्व एमटीपी/एमपीओ केबलिंग का समर्थन करती है, जिससे नेटवर्क उपलब्धता में उल्लेखनीय सुधार होता है। यह स्टोरेज एरिया नेटवर्क (SAN), लोकल एरिया नेटवर्क (LAN) और डेटा सेंटर वातावरण के लिए विशेष रूप से उपयुक्त है।

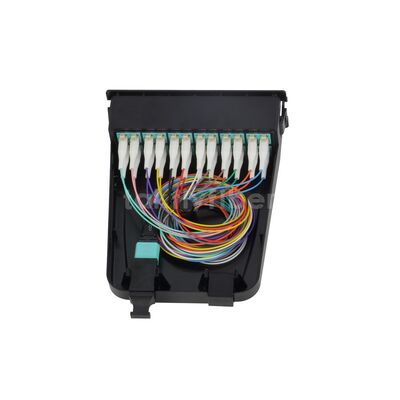

प्रत्येक आसान-प्लग एमटीपी/एमपीओ से एलसी कैसेट में 12-या 24-फाइबर एमटीपी/एमपीओ-आधारित असेंबली होती है और यह कई फाइबर मोड (सिंगल-मोड या मल्टी-मोड) में उपलब्ध एलसी एडाप्टर के साथ प्री-लोडेड आता है।
प्रमुख विशेषताऐं
- रैक स्थान के 1यू के भीतर 4 छोटे आकार के एमटीपी/एमपीओ मॉड्यूल को समायोजित करता है
- एडाप्टर विकल्पों की विस्तृत श्रृंखला (एलसी डुप्लेक्स, क्वाड, आदि)
- ढीली ट्यूब, वितरण और प्री-टर्मिनेटेड केबल के साथ संगत
- RoHS, REACH SvHC, और UL प्रमाणित
- सुविधाजनक केबल प्रबंधन और मॉड्यूल पहुंच के लिए मानक 19 इंच की चौड़ाई, स्लाइडिंग प्रकार की चेसिस
अनुप्रयोग
- डेटा सेंटर इंफ्रास्ट्रक्चर
- दूरसंचार नेटवर्क (केंद्रीय कार्यालय, हेडएंड)
यांत्रिक और भौतिक विशिष्टताएँ
| पैरामीटर | 1यू | 2यू |
|---|---|---|
| ऊंचाई | 44 मिमी | 88 मिमी |
| अधिकतम बंदरगाह क्षमता | 4 कैसेट (96 फाइबर तक) | 8 कैसेट (192 फाइबर तक) |
| चौड़ाई | 482.6 मिमी (मानक 19″) | 482.6 मिमी (मानक 19″) |
| गहराई | 363.2 मिमी | 363.2 मिमी |
| शुद्ध वजन | 3 किग्रा | 6 किग्रा |
| पैकेज्ड वजन | 3.3 किग्रा | 6.5 किग्रा |
| चेसिस सामग्री | 1.2-1.5 मिमी कोल्ड-रोल्ड स्टील | वही |
| सतही समापन | पाउडर कोटिंग | वही |
| रंग | काला | काला |
मानक और अनुपालन
- TIA/EIA 568.C, ISO/IEC 11801, EN50173, IEC60304, IEC61754, EN297‑1 के अनुसार डिज़ाइन किया गया
- RoHS और REACH/SvHC आवश्यकताओं के साथ पूरी तरह से अनुपालन
स्थापना नोट्स
स्लाइडिंग-प्रकार का डिज़ाइन आसान रियर-एक्सेस कैसेट प्रतिस्थापन या सफाई के लिए पैच पैनल को रैक से आगे खींचने की अनुमति देता है।
विभिन्न फाइबर गणना और ध्रुवता योजनाओं से मेल खाने के लिए एकाधिक एडाप्टर पैनल कॉन्फ़िगरेशन (एलसी डुप्लेक्स, एलसी क्वाड) उपलब्ध हैं।
पैनल को किसी भी मानक 19‑इंच उपकरण रैक (दो‑पोस्ट या चार‑पोस्ट) में लगाया जा सकता है।
आदेश की जानकारी
| नमूना | ऊंचाई | अधिकतम. कैसेट | अधिकतम. रेशे | वजन (शुद्ध) |
|---|---|---|---|---|
| टैकफ्लाई‑पीपी‑1यू | 1यू | 4 | 96 | 3 किग्रा |
| टैकफ्लाई‑पीपी‑2यू | 2यू | 8 | 192 | 6 किग्रा |
कस्टम लेबलिंग और एडाप्टर रंग अनुरोध पर उपलब्ध हैं।
उत्पाद संरचना
1यू आकार
2यू आकार
अक्सर पूछे जाने वाले प्रश्नों
क्या आप निर्माता हैं?
हां, हम शेन्ज़ेन, चीन में एक निर्माता, एफटीटीएच समाधान और डेटा सेंटर कुल समाधान प्रदाता हैं, जिसे 2000 में स्थापित किया गया था।
आपका MOQ क्या है?
MOQ 1 पीसी हो सकता है, लेकिन कीमत प्रतिस्पर्धी नहीं है। अधिक मात्रा, कीमत अधिक प्रतिस्पर्धी होगी.
क्या आप एफओबी मूल्य उद्धृत कर सकते हैं?
हाँ। हम हवाई मार्ग, डीएचएल, टीएनटी, यूपीसी, फेडेक्स आदि द्वारा डिलीवरी कर सकते हैं। बड़ी मात्रा के लिए हम इसे समुद्र के द्वारा वितरित करेंगे। आपके द्वारा हमें मात्रा के साथ विस्तृत आवश्यकताओं के बारे में बताने के बाद, हम आपके लिए माल ढुलाई और लीड समय के साथ कीमत उद्धृत कर सकते हैं। हमारे पास प्रतिस्पर्धी शिपिंग फारवर्डर हैं। अधिक समाधान के लिए, आप बेझिझक हमसे संपर्क कर सकते हैं।
आपकी गुणवत्ता कैसी है?
हमारा उत्पादन आईईसी, यूरोप मानक के अनुसार है। CE, ISO, RoHS, CPR, और ANATEL प्रमाणित। डिलीवरी से पहले सभी उत्पादों का 100% परीक्षण किया जाता है।
आपका लीड टाइम क्या है?
यह मात्रा और उत्पादों पर निर्भर करता है। फाइबर ऑप्टिक पैच कॉर्ड के लिए, लीड टाइम 5000 पीसी के भीतर 2-3 कार्य दिवस हो सकता है। हम नियमित उत्पाद स्टॉक में रखते हैं। इसके अलावा, हम अत्यावश्यक आदेशों से निपट सकते हैं।
आपकी वारंटी क्या है?
विभिन्न उत्पाद पर निर्भर करता है, हमारे पास डिलीवरी के बाद से पैच कॉर्ड के लिए 1 वर्ष की वारंटी है, लेकिन केवल गैर-कृत्रिम क्षति के लिए जिम्मेदार है। कृत्रिम क्षति के लिए, हम इसे आपके लिए निःशुल्क मरम्मत कर सकते हैं, भाड़ा आपकी ओर से भुगतान किया जाएगा।
आपकी पैकिंग क्या है?
अंतर्राष्ट्रीय निर्यात मानक पैकेज। यदि आपको पैकिंग पर अपना लोगो मुद्रित करने की आवश्यकता है, तो कृपया उद्धरण देने से पहले हमें बताएं।
क्या आप OEM/ODM की पेशकश कर सकते हैं?
हाँ, हम कर सकते हैं. सभी उत्पाद OEM/ODM स्वीकार करते हैं। हम गोपनीयता समझौते पर हस्ताक्षर कर सकते हैं.
क्या मुझे एक नमूना मिल सकता है?
यह किस उत्पाद पर निर्भर करता है। $10 USD से कम में निःशुल्क नमूना प्रदान किया जाता है। डिलीवरी से पहले खरीदार द्वारा माल ढुलाई का भुगतान किया जाएगा।
मैं कैसे ऑर्डर कर सकता हूं?
1. हमें उत्पाद के नाम, विशिष्टता और मात्रा के साथ मेल या पूछताछ भेजें। यदि आपको एफओबी, सीआईएफ, सीएफआर मूल्य की आवश्यकता है तो अपना प्राप्त पता प्रदान करें।
2. हम लीड टाइम के साथ अपना कोटेशन पेश करेंगे।
3. कोटेशन की पुष्टि होने के बाद, हम अपने बैंक खाते के साथ एक पीआई भेजेंगे।
4. भुगतान प्राप्त होने के बाद उत्पादन की व्यवस्था की जाएगी.
5. हम इसे वितरित करने से पहले खेप प्राप्तकर्ता की पुष्टि कर लें।
6. डिलीवरी के बाद ट्रैकिंग नंबर प्रदान किया जाएगा।
2. हम लीड टाइम के साथ अपना कोटेशन पेश करेंगे।
3. कोटेशन की पुष्टि होने के बाद, हम अपने बैंक खाते के साथ एक पीआई भेजेंगे।
4. भुगतान प्राप्त होने के बाद उत्पादन की व्यवस्था की जाएगी.
5. हम इसे वितरित करने से पहले खेप प्राप्तकर्ता की पुष्टि कर लें।
6. डिलीवरी के बाद ट्रैकिंग नंबर प्रदान किया जाएगा।
आपकी भुगतान अवधि क्या है?
टी/टी, वेस्टर्न यूनियन, पेपैल, मनीग्राम एक साथ। बड़ी रकम के लिए, 50% अग्रिम जमा, 50% शेष राशि डिलीवरी से पहले भुगतान किया जा सकता है। समान गुणवत्ता मानक के साथ, यदि आप बाजार से बेहतर कीमत प्राप्त कर सकते हैं, तो TAKFLY भी आपको समान कीमत का समर्थन कर सकता है। ऑप्टिकल फाइबर उद्योग में 3 साल का कार्य अनुभव, आपका पेशेवर उत्पाद सहायक होना सम्मान की बात है।
