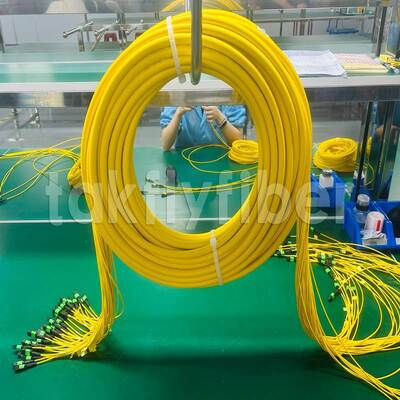

टैकफ्लाई 288-फाइबर MPO/MTP अल्ट्रा-डेंसिटी पैच कॉर्ड
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | शेनझेन, चीन |
| ब्रांड नाम: | Takfly/OEM |
| प्रमाणन: | CE, ISO, RoHS, GS |
| मॉडल संख्या: | एमपीओ/एमटीपी पैच कॉर्ड |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | US $9.88-US $19.88/ Pcs |
| पैकेजिंग विवरण: | पीपी बैग फिर कार्टन में |
| प्रसव के समय: | 3-7कार्य दिवस |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन, पेपैल |
| आपूर्ति की क्षमता: | 50000 पीसी/माह |
|
विस्तार जानकारी |
|||
| मुख्य: | मल्टीकोर | कनेक्टर ए: | अनुसूचित जाति |
|---|---|---|---|
| कनेक्टर बी: | एमपीओ/एमटीपी | फाइबर मोड: | 50/125um |
| केबल व्यास: | 0.9/2.0/3.0 | पोलिश प्रकार: | पीसी/एपीसी |
| वापसी हानि: | एमएम/पीसी:20dB/एसएम/एपीसी:60dB | निविष्ट वस्तु का नुकसान: | 0.35dB अधिकतम (0.15dB प्रकार) |
| बाहरी म्यान सामग्री: | PVC/LSZH | झुकने वाली त्रिज्या स्थैतिक/गतिशील: | 10दिन/20दिन |
| एचएस कोड: | 854470000 | लिंग: | पुरुष महिला |
| प्रमुखता देना: | 288-फाइबर MPO पैच कॉर्ड,अल्ट्रा-डेंसिटी MTP पैच कॉर्ड,उच्च-क्षमता MPO MTP केबल |
||
उत्पाद विवरण
Takfly 288-फाइबर MPO/MTP अल्ट्रा-डेंसिटी पैच कॉर्ड
अगली पीढ़ी के हाइपरस्केल इन्फ्रास्ट्रक्चर के लिए उच्च फाइबर-कंट्री ट्रंक केबलिंग समाधान, 400G/800G और उभरते 1.6T ऑप्टिकल नेटवर्क का समर्थन करता है।
उत्पाद का अवलोकन
288-फाइबर एमपीओ/एमटीपी पैच कॉर्ड हाइपरस्केल वातावरण के लिए डिज़ाइन किया गया है जहां पोर्ट घनत्व और लिंक बजट महत्वपूर्ण हैं।उच्च सटीकता वाले गाइड पिन के साथ सटीक-मोल्ड किए गए एमटी फेरुल तकनीक का उपयोग करना, यह ट्रंक केबल तेजी से तैनाती के लिए एक कॉम्पैक्ट पदचिह्न के भीतर सैकड़ों फाइबरों को संरेखित करता है।
दो प्रदर्शन स्तर उपलब्ध हैंःमानक ग्रेड0.35 डीबी के एक विशिष्ट सम्मिलन हानि प्रदान करता है, जबकिकम हानि वाला ग्रेडबहु-कनेक्टर चैनलों में मूल्यवान लिंक मार्जिन को संरक्षित करते हुए, 0.20 डीबी विशिष्ट प्राप्त करता है। प्रत्येक असेंबली को सम्मिलन हानि, वापसी हानि और 3 डी अंत-तत्व ज्यामिति के लिए 100% फैक्टरी परीक्षण से गुजरता है।
प्रमुख विशेषताएं
- 288 फाइबरएक ही उच्च संख्या वाले ट्रंक में (अनुकूलन योग्य संख्या उपलब्ध)
- सब-माइक्रोन गाइड-पिन संरेखण के साथ सटीक मोल्ड एमटी फेरुल
- कम हानि का प्रदर्शनः विशिष्ट आईएल ≤0.20 डीबी, अधिकतम आईएल ≤0.35 डीबी
- मानक प्रदर्शनः सामान्य आईएल ≤0.35 डीबी, अधिकतम आईएल ≤0.70 डीबी
- SM (G.652 / G.655 / G.657) और MM (OM1-OM5) संगतता
- मिनी गोल या फ्लैट रिबन केबल निर्माण
- पीवीसी या एलएसजेएच बाहरी आवरण विकल्प
- रंग-कोडेड जूते के साथ पूर्ण प्रकार ए / बी / सी ध्रुवीयता प्रबंधन
- पुरुष (पिन) और महिला (अनपिन) कनेक्टर विन्यास
तकनीकी विनिर्देश
ऑप्टिकल प्रदर्शन
| पैरामीटर | मानक ग्रेड | कम हानि वाला ग्रेड |
|---|---|---|
| विशिष्ट सम्मिलन हानि | ≤0.35 डीबी | ≤0.20 डीबी |
| अधिकतम सम्मिलन हानि | ≤0.70 डीबी | ≤0.35 डीबी |
| रिटर्न हानि (एसएम एपीसी) | ≥60 डीबी | ≥60 डीबी |
| रिटर्न हानि (एमएम पीसी) | ≥20 डीबी | ≥20 डीबी |
| परीक्षण तरंग दैर्ध्य (एसएम) | 1310 / 1550 एनएम | 1310 / 1550 एनएम |
| परीक्षण तरंग दैर्ध्य (एमएम) | 850 / 1300 एनएम | 850 / 1300 एनएम |
यांत्रिक स्थायित्व
| पैरामीटर | विनिर्देश |
|---|---|
| संभोग चक्र | ≥500 (ΔIL ≤0.2 dB) |
| खिंचाव शक्ति (2.0 मिमी केबल) | ≥50 N |
| पुनरावृत्ति | ≤0.1 डीबी |
| स्थायित्व | ≤0.2 डीबी |
| विनिमेयता | ≤0.2 डीबी |
पर्यावरणीय स्थिरता
| पैरामीटर | विनिर्देश |
|---|---|
| ऑपरेटिंग तापमान | -20°C से +70°C |
| अल्पकालिक अधिकतम तापमान | +85°C |
| भंडारण तापमान | -40°C से +80°C |
| नमी हीट साइकिल | ΔIL ≤0.3 dB 5 चक्रों के बाद (-10°C से +65°C, 93% आरएच) |
| तेजी से बुढ़ापा | ΔIL ≤0.3 dB +85°C पर 168 घंटे के बाद |
| कम समय का भंडारण | ΔIL ≤0.2 dB -40°C पर 24 घंटे के बाद |
| कंपन और झटका | GR-1435-CORE के अनुरूप |
शारीरिक गुण
| पैरामीटर | विकल्प |
|---|---|
| फाइबर की संख्या | 288 (अनुकूलित) |
| केबल निर्माण | मिनी गोल (≤4.5 मिमी ओडी) / रिबन (≤3.0 × 5.0 मिमी) |
| जैकेट सामग्री | पीवीसी / एलएसजेएच (सीपीआर बीसीए / सीसीए / डीसीए) |
| झुकने की त्रिज्या (स्थिर/गतिशील) | 10D / 20D |
| उपलब्ध लंबाई | 0.5 मीटर से 200 मीटर |
तैनाती के परिदृश्य
| क्षेत्र | विशिष्ट तैनाती | घनत्व लाभ |
|---|---|---|
| हाइपरस्केल डाटा सेंटर | स्पाइन-टू-लेफ 800जी ट्रंक, एआई जीपीयू क्लस्टर इंटरकनेक्ट | एकल ट्रंक दर्जनों डुप्लेक्स केबलों की जगह लेता है |
| दूरसंचार केन्द्रीय कार्यालय | ओडीएफ रीढ़ की हड्डी के उन्नयन, 400जी सुसंगत ऑप्टिक्स तैयार | MPO-LC ब्रेकआउट मॉड्यूल के साथ त्वरित तैनाती |
| 5जी बुनियादी ढांचा | बीबीयू/डीयू से एएयू/आरयू फ्रंट-हॉल और मिड-हॉल लिंक | व्यक्तिगत फाइबर स्प्लिसिंग की तुलना में 60% तेज स्थापना |
| औद्योगिक नेटवर्क | पौधों के फर्श की रगड़ीकृत रीढ़ की हड्डी | झटके, कंपन और मोल्ड प्रतिरोध |
विनिर्माण लाभ
- विनिर्माण पैमानेः30शेंझेन आर एंड डी (6,000 m2) और झोंगशान उत्पादन (24,000 m2) में,000 m2
- थ्रूपुटः19 समर्पित एमपीओ लाइनें प्रति माह 200,000 से अधिक टुकड़े वितरित करती हैं
- फाइबर गिनती नेतृत्वःअनुकूलन के साथ मानक 288 फाइबर ट्रंक उपलब्ध
- विस्तारित जीवनचक्र:≥500 संभोग चक्र बनाम 200 चक्र उद्योग औसत
- थर्मल हेडरूम:+85°C पर अल्पकालिक संचालन
- ध्रुवीयता स्पष्टताःरंग कोडिंग के साथ पूर्ण प्रकार ए/बी/सी समर्थन
- पर्यावरणीय प्रूफिंगःनमी-तापीय, ताप-चक्र और कंपन परीक्षण की पूरी रिपोर्ट प्रदान की गई
ऑर्डर करने के लिए गाइड
निम्नलिखित विनिर्देशों का उपयोग करके अपने पैच कॉर्ड को कॉन्फ़िगर करें:
- फाइबर की संख्याः288 (अन्य संख्याएं अनुरोध पर उपलब्ध हैं)
- हानि का स्तरःमानक/कम हानि
- केबल का प्रकारःमिनी राउंड / रिबन
- शीथ:पीवीसी / एलएसजेएच
- पोलिशःपीसी/एपीसी
- ध्रुवीयता:प्रकार A / प्रकार B / प्रकार C
- लिंग:पुरुष (पिन के साथ) / महिला (पिन के बिना)
- लम्बाईः0.5 मीटर से 200 मीटर
- फैनआउट:उपलब्ध एमपीओ से एलसी/एससी/एफसी ब्रेकआउट केबल
आदेश कोड का उदाहरण
MPO-288-LL-ROUND-LSZH-10M-APC-TYPE-MALE
गुणवत्ता आश्वासन
- व्यक्तिगत परीक्षण रिपोर्ट के साथ 100% आईएल / आरएल परीक्षण
- थ्रीडी इंटरफेरोमीटर निरीक्षण (रेडियस, फाइबर ऊंचाई, एपेक्स ऑफसेट)
- IEC 61754-7 और EIA/TIA-604-5 अनुपालन
- प्रमाणपत्रः सीई, आईएसओ 9001, आईएसओ 14001, रोएचएस, पहुंच, एफसीसी, सीपीआर EN50575, ANATEL
- अनूठे सीरियल नंबरों के माध्यम से बैच का पता लगाने की क्षमता
अक्सर पूछे जाने वाले प्रश्न
ये पैच कॉर्ड कौन बनाता है?
2000 में स्थापित ताकफ्लाय कम्युनिकेशंस, एक राष्ट्रीय उच्च तकनीक उद्यम है जो 30,000 वर्ग मीटर विनिर्माण स्थान (6,000 वर्ग मीटर शेन्ज़ेन मुख्यालय, 24,000 वर्ग मीटर झोंगशान संयंत्र) का संचालन करता है।एमपीओ डिवीजन में 19 समर्पित उत्पादन लाइनें हैं जिनकी उत्पादन क्षमता 200 से अधिक है।,000 टुकड़े प्रति माह, 128+ देशों में कॉर्निंग, एम्फेनोल, एनवीआईडीआईए और कोहोरेंट सहित भागीदारों की सेवा।
MOQ क्या है?
नमूने के लिए एक टुकड़ा। मात्रा मूल्य निर्धारण पैमाने पर लागू होता है।
भुगतान और शिपिंग की शर्तें क्या हैं?
टी/टी, वेस्टर्न यूनियन, और पेपैल मानक हैं। $50 से अधिक के आदेश के लिए,000, नेट-30 / नेट-60 शर्तें उपलब्ध हैं। शिपिंग विकल्प एक्सडब्ल्यू को डीडीपी के माध्यम से, तत्काल जरूरतों के लिए हवाई माल (डीएचएल, फेडएक्स, यूपीएस) और थोक के लिए समुद्री माल के साथ कवर करते हैं।
नेतृत्व का समय क्या है?
स्टॉक स्टैंडर्ड आइटम 2-3 दिनों में जहाज। कस्टम 288-फाइबर ट्रंक आमतौर पर सटीक विन्यास के आधार पर 3-9 कार्य दिवसों की आवश्यकता होती है।
क्या OEM/ODM समर्थित है?
हाँ. अनुकूलित आवास, लोगो, जैकेट रंग, परीक्षण रिपोर्ट, और असेंबली एमएनडीए सुरक्षा के तहत उपलब्ध हैं।
क्या गारंटी दी जाती है?
सामग्री और कारीगरी के दोषों के लिए वितरण से एक वर्ष। विस्तारित वारंटी उपलब्ध है।
