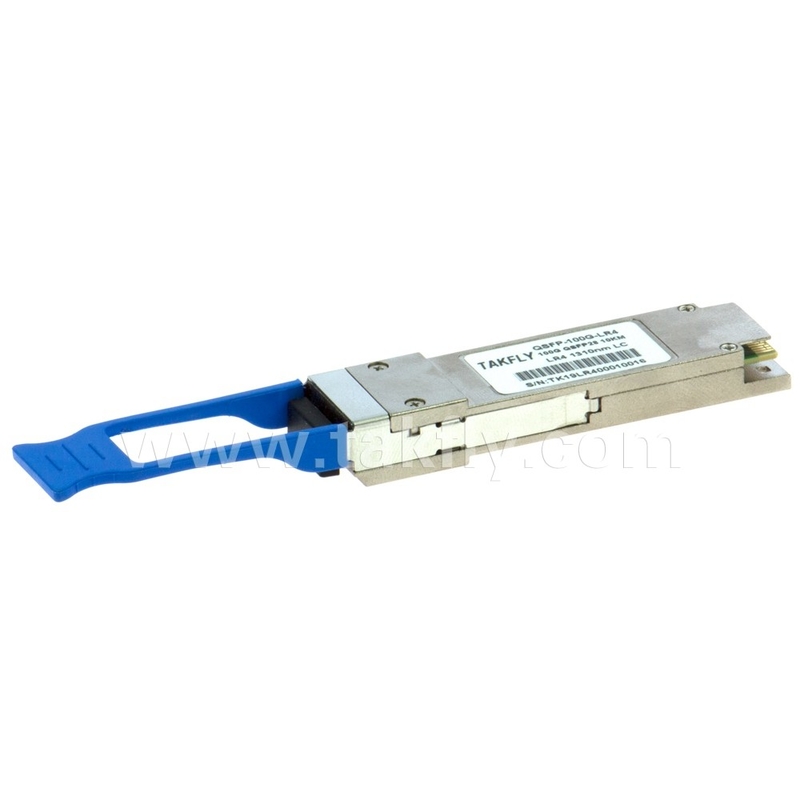

ग्राहक पक्ष 100Gbps 10KM QSFP28 LR4 डीडीएम ट्रांससीवर के साथ उच्च शक्ति फाइबर लंबाई 1m दूरसंचार कनेक्शन
उत्पाद विवरण:
| Place of Origin: | Guangdong, SHENZHEN |
| ब्रांड नाम: | TAKFLY |
| प्रमाणन: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Model Number: | TKQS28-100G-LR4 |
भुगतान & नौवहन नियमों:
| Minimum Order Quantity: | 1 Pices |
|---|---|
| मूल्य: | US$0.01 ~ US$1200/PC |
| Delivery Time: | 3-7working days |
| Payment Terms: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
विस्तार जानकारी |
|||
| Ratio: | 50/50 | Center Wavelength: | 1450nm |
|---|---|---|---|
| Insertion Loss: | ≤0.3dB | Package Weight: | 10g |
| Package Type: | Bare Fiber, 900um Loose Tube, 2mm Cable | Wavelegth: | 1310nm |
| Axis Alignment: | Slow axis or Fast axis | Wavelength Range: | 1310nm, 1550nm |
| Application: | Optical Communication Systems | Splitter Ratio: | 98/2 |
| Storage Temperature: | -40~+85℃ | Port Number: | 1x2 |
| Fiber Length: | 1m | Fiber: | PM Corning 980nm fiber |
| Power Handling Capacity: | High Power | ||
| प्रमुखता देना: | 100Gbps QSFP28 LR4 ट्रांससीवर,DDM QSFP28 LR4 ट्रांससीवर,10KM QSFP28 LR4 ट्रांससीवर |
||
उत्पाद विवरण
विशेषताएँ
Øहॉट प्लग करने योग्य QSFP28 MSA फॉर्म फैक्टर
Øप्रतिवाद करनाIEEE 802.3BA 100GBASE-LR4
Ø103.1gb/s कुल दर का समर्थन करता है
ØG.652 SMF के लिए 10 किमी तक पहुंच
Øएकल +3.3V बिजली की आपूर्ति
Øऑपरेटिंग केस तापमान:0 ~ 70℃
Øट्रांसमीटर: 4x25gb/s lan WDM EML TOSA (1295.56, 1300.05, 1304.58, 1309.14nm) को ठंडा किया
Øरिसीवर: 4x25gb/sनत्थी करनारोज़ा
Ø4x28gविद्युत सीरियल इंटरफ़ेस (CEI-28G-VSR)
Øअधिकतम बिजली की खपत 4.0W
Øद्वैध एलसी रिसेप्टेकल
अनुप्रयोग
Ø100GBase-LR4 ईथरनेट लिंक
ØInfiniband qdr और ddr इंटरकनेक्ट
Øक्लाइंट-साइड 100 ग्राम दूरसंचार कनेक्शन
विवरण
यह उत्पाद IEEE P802.3BA मानक के 100GBase-LR4 के अनुरूप ऑप्टिकल संचार अनुप्रयोगों के लिए डिज़ाइन किया गया एक 100GB/s ट्रांसीवर मॉड्यूल है। मॉड्यूल 25GB/s विद्युत डेटा के 4 इनपुट चैनलों को LAN WDM ऑप्टिकल सिग्नल के 4 चैनलों में परिवर्तित करता है और फिर उन्हें 100GB/S ऑप्टिकल ट्रांसमिशन के लिए एक ही चैनल में मल्टीप्लेक्स करता है। रिसीवर की तरफ, मॉड्यूल डी-मल्टीप्लेक्स एक 100 जीबी/एस ऑप्टिकल इनपुट 4 चैनलों के 4 चैनलों में लैन डब्ल्यूडीएम ऑप्टिकल सिग्नल में होता है और फिर उन्हें विद्युत डेटा के 4 आउटपुट चैनलों में परिवर्तित करता है।
4 LAN WDM चैनलों के केंद्रीय तरंग दैर्ध्य IEEE 802.3BA में परिभाषित LAN WDM तरंग दैर्ध्य ग्रिड के सदस्यों के रूप में 1295.56, 1300.05, 1304.58 और 1309.14 एनएम हैं।उच्च प्रदर्शन कूल्ड LAN WDM EA-DFB ट्रांसमीटर और उच्च संवेदनशीलता पिन रिसीवर 10 किमी लिंक तक 100gigabit ईथरनेट अनुप्रयोगों के लिए बेहतर प्रदर्शन प्रदान करते हैं और IEEE802.3BA क्लॉज 88 100GBase-LR4 के साथ ऑप्टिकल इंटरफ़ेस के अनुरूप हैं। आवश्यकताएं।
उत्पाद को फॉर्म फैक्टर, ऑप्टिकल/इलेक्ट्रिकल कनेक्शन और डिजिटल डायग्नोस्टिक इंटरफ़ेस के साथ डिज़ाइन किया गया है QSFP+ बहु-स्रोत समझौते (MSA) के अनुसार। यह तापमान, आर्द्रता और ईएमआई हस्तक्षेप सहित कठोर बाहरी परिचालन स्थितियों को पूरा करने के लिए डिज़ाइन किया गया है।
कार्यात्मक विवरण
ट्रांसीवर मॉड्यूल को 25GB/s विद्युत डेटा के 4 चैनल प्राप्त होते हैं, जो 4-चैनल घड़ी और डेटा रिकवरी (CDR) IC द्वारा संसाधित होते हैं जो प्रत्येक विद्युत संकेत के घबराहट को फिर से शुरू करते हैं और कम कर देते हैं। इसके बाद, 4 ईएमएल लेजर ड्राइवर आईसी में से प्रत्येक विद्युत संकेतों के 4 चैनलों में से एक को एक ऑप्टिकल सिग्नल में परिवर्तित करता है जो 4 कूल्ड ईएमएल लेज़रों में से एक से प्रेषित होता है जो ट्रांसमीटर ऑप्टिकल सब-असेंबली (टीओएसए) में पैक किए जाते हैं। प्रत्येक लेजर IEEE802.3BA 100GBase-LR4 आवश्यकताओं में निर्दिष्ट विशिष्ट तरंग दैर्ध्य में ऑप्टिकल सिग्नल लॉन्च करता है। ये 4-लेन ऑप्टिकल सिग्नल वैकल्पिक रूप से एक एकल फाइबर में 4-टू -1 ऑप्टिकल डब्ल्यूडीएम एमयूएक्स द्वारा गुणा किया जाएगा। प्रत्येक चैनल की ऑप्टिकल आउटपुट पावर को एक स्वचालित पावर कंट्रोल (एपीसी) सर्किट द्वारा स्थिर बनाए रखा जाता है। ट्रांसमीटर आउटपुट को TX_DIS हार्डवेयर सिग्नल और/या 2-वायर सीरियल इंटरफ़ेस द्वारा बंद किया जा सकता है।
रिसीवर 4-लेन LAN WDM ऑप्टिकल सिग्नल प्राप्त करता है। ऑप्टिकल सिग्नल 1-टू -4 ऑप्टिकल डेमक्स द्वारा डी-मल्टीप्लेक्स किए जाते हैं और परिणामी 4 चैनलों में से प्रत्येक ऑप्टिकल सिग्नल को 4 रिसीवरों में से एक में खिलाया जाता है, जिन्हें रिसीवर ऑप्टिकल सब-असेंबली (आरओएसए) में पैक किया जाता है। प्रत्येक रिसीवर ऑप्टिकल सिग्नल को एक विद्युत संकेत में परिवर्तित करता है। पुनर्जीवित विद्युत संकेतों को 4-चैनल सीडीआर के आरएक्स भाग द्वारा रिटिमेड और डी-जिटर और प्रवर्धित किया जाता है। रेटिमेड 4-लेन आउटपुट इलेक्ट्रिकल सिग्नल IEEE CAUI-4 इंटरफ़ेस आवश्यकताओं के अनुरूप हैं। इसके अलावा, प्रत्येक प्राप्त ऑप्टिकल सिग्नल की निगरानी डोम अनुभाग द्वारा की जाती है। मॉनिटर किए गए मूल्य को 2-वायर सीरियल इंटरफ़ेस के माध्यम से बताया गया है। यदि एक या अधिक प्राप्त ऑप्टिकल सिग्नल थ्रेशोल्ड स्तर से कमजोर है, तो RX_LOS हार्डवेयर अलार्म ट्रिगर किया जाएगा।
इस उत्पाद को बिजली देने के लिए एक एकल +3.3V बिजली की आपूर्ति की आवश्यकता होती है। दोनों बिजली की आपूर्ति पिन VCCTX और VCCRX आंतरिक रूप से जुड़े हुए हैं और इसे समवर्ती रूप से लागू किया जाना चाहिए। एमएसए विनिर्देशों के अनुसार मॉड्यूल 7 कम स्पीड हार्डवेयर कंट्रोल पिन (2-वायर सीरियल इंटरफ़ेस सहित) प्रदान करता है: मोडसेल, एससीएल, एसडीए, रीसेट, एलपीएमओडी, एमओडीपीआरएसएल और इंटल।
मॉड्यूल सेलेक्ट (मोडसेल) एक इनपुट पिन है। जब मेजबान द्वारा कम आयोजित किया जाता है, तो यह उत्पाद 2-वायर सीरियल कम्युनिकेशन कमांड का जवाब देता है। Modsell एक एकल 2-वायर इंटरफ़ेस बस पर इस उत्पाद के उपयोग की अनुमति देता है-व्यक्तिगत मोडसेल लाइनों का उपयोग किया जाना चाहिए।
सीरियल क्लॉक (एससीएल) और सीरियल डेटा (एसडीए) 2-वायर सीरियल बस संचार इंटरफ़ेस के लिए आवश्यक हैं और होस्ट को QSFP28 मेमोरी मैप तक पहुंचने में सक्षम बनाते हैं।
RESETL पिन एक पूर्ण रीसेट को सक्षम करता है, सेटिंग्स को उनके डिफ़ॉल्ट स्थिति में वापस करता है, जब RESETL पिन पर निम्न स्तर न्यूनतम पल्स लंबाई से अधिक समय तक आयोजित किया जाता है। रीसेट के निष्पादन के दौरान होस्ट सभी स्थिति बिट्स की अवहेलना करेगा जब तक कि यह रीसेट इंटरप्ट के पूरा होने का संकेत नहीं देता है। उत्पाद यह इंगित करता है कि मेमोरी मैप में Data_not_ready बिट नकारात्मक के साथ INTL (इंटरप्ट) सिग्नल पोस्ट करके इसे इंगित करता है। ध्यान दें कि पावर अप (हॉट इन्सरशन सहित) मॉड्यूल को रीसेट की आवश्यकता के बिना रीसेट इंटरप्ट के इस पूरा होने को पोस्ट करना चाहिए।
कम पावर मोड (LPMODE) पिन का उपयोग उत्पाद के लिए अधिकतम बिजली की खपत को सेट करने के लिए किया जाता है ताकि मेजबानों की सुरक्षा के लिए जो उच्च शक्ति मॉड्यूल को ठंडा करने में सक्षम नहीं हो, ऐसे मॉड्यूल होना चाहिए गलती से डाला गया।
मॉड्यूल प्रेजेंट (MODPRSL) होस्ट बोर्ड के लिए एक सिग्नल स्थानीय है, जो किसी उत्पाद की अनुपस्थिति में, आमतौर पर होस्ट VCC तक खींच लिया जाता है। जब उत्पाद को कनेक्टर में डाला जाता है, तो यह मेजबान बोर्ड पर एक अवरोधक के माध्यम से जमीन के लिए मार्ग पूरा करता है और संकेत का दावा करता है। MODPRSL तब MODPRSL को "कम" स्थिति में सेट करके इसके वर्तमान को इंगित करता है।
इंटरप्ट (INTL) एक आउटपुट पिन है। "कम" एक संभावित परिचालन दोष या मेजबान प्रणाली के लिए महत्वपूर्ण स्थिति को इंगित करता है। होस्ट 2-वायर सीरियल इंटरफ़ेस का उपयोग करके रुकावट के स्रोत की पहचान करता है। INTL पिन एक खुला कलेक्टर आउटपुट है और होस्ट बोर्ड पर होस्ट VCC वोल्टेज पर खींचा जाना चाहिए।
ट्रांसीवर ब्लॉक आरेख
चित्रा 1। ट्रांसीवर ब्लॉकआरेख
पिन असाइनमेंट और विवरण
चित्रा 2। एमएसए आज्ञाकारी योजक
पिन परिभाषा
|
नत्थी करना |
तर्क -संबंधी |
प्रतीक |
नाम/विवरण |
नोट एस |
|
1 |
|
Gnd |
मैदान |
1 |
|
2 |
सीएमएल-आई |
TX2N |
ट्रांसमीटर उल्टे डेटा इनपुट |
|
|
3 |
सीएमएल-आई |
Tx2p |
ट्रांसमीटर गैर-इनवर्टेड डेटा आउटपुट |
|
|
4 |
|
Gnd |
मैदान |
1 |
|
5 |
सीएमएल-आई |
Tx4n |
ट्रांसमीटर उल्टे डेटा इनपुट |
|
|
6 |
सीएमएल-आई |
Tx4p |
ट्रांसमीटर गैर-इनवर्टेड डेटा आउटपुट |
|
|
7 |
|
Gnd |
मैदान |
1 |
|
8 |
Lvtll-i |
मोडसेल |
मॉड्यूल का चयन करें |
|
|
9 |
Lvtll-i |
रीसेट करना |
मॉड्यूल रीसेट |
|
|
10 |
|
VCCRX |
+3.3V बिजली आपूर्ति रिसीवर |
2 |
|
11 |
Lvcmos-i/o |
आयोग |
2-वायर सीरियल इंटरफ़ेस घड़ी |
|
|
12 |
Lvcmos-i/o |
एसएडीए |
2-वायर सीरियल इंटरफ़ेस डेटा |
|
|
13 |
|
Gnd |
मैदान |
|
|
14 |
सीएमएल-ओ |
Rx3p |
रिसीवर गैर-अस्वीकृत डेटा आउटपुट |
|
|
15 |
सीएमएल-ओ |
Rx3n |
रिसीवर उल्टे डेटा आउटपुट |
|
|
16 |
|
Gnd |
मैदान |
1 |
|
17 |
सीएमएल-ओ |
Rx1p |
रिसीवर गैर-अस्वीकृत डेटा आउटपुट |
|
|
18 |
सीएमएल-ओ |
Rx1n |
रिसीवर उल्टे डेटा आउटपुट |
|
|
19 |
|
Gnd |
मैदान |
1 |
|
20 |
|
Gnd |
मैदान |
1 |
|
21 |
सीएमएल-ओ |
Rx2n |
रिसीवर उल्टे डेटा आउटपुट |
|
|
22 |
सीएमएल-ओ |
Rx2p |
रिसीवर गैर-अस्वीकृत डेटा आउटपुट |
|
|
23 |
|
Gnd |
मैदान |
1 |
|
24 |
सीएमएल-ओ |
Rx4n |
रिसीवर उल्टे डेटा आउटपुट |
1 |
|
25 |
सीएमएल-ओ |
Rx4p |
रिसीवर गैर-अस्वीकृत डेटा आउटपुट |
|
|
26 |
|
Gnd |
मैदान |
1 |
|
27 |
Lvttl-o |
MODPRSL |
मॉड्यूल मौजूद |
|
|
28 |
Lvttl-o |
इंटल |
रुकावट डालना |
|
|
29 |
|
VCCTX |
+3.3 वी बिजली की आपूर्ति ट्रांसमीटर |
2 |
|
30 |
|
VCC1 |
+3.3 वी बिजली की आपूर्ति |
2 |
|
31 |
Lvttl-i |
LPMODE |
निम्न शक्ति विधा |
|
|
32 |
|
Gnd |
मैदान |
1 |
|
33 |
सीएमएल-आई |
Tx3p |
ट्रांसमीटर गैर-उल्टा डेटा इनपुट |
|
|
34 |
सीएमएल-आई |
TX3N |
ट्रांसमीटर उल्टे डेटा आउटपुट |
|
|
35 |
|
Gnd |
मैदान |
1 |
|
36 |
सीएमएल-आई |
Tx1p |
ट्रांसमीटर गैर-उल्टा डेटा इनपुट |
|
|
37 |
सीएमएल-आई |
TX1N |
ट्रांसमीटर उल्टे डेटा आउटपुट |
|
|
38 |
|
Gnd |
मैदान |
1 |
नोट:
1। GND QSFP28 मॉड्यूल के लिए सिग्नल और सप्लाई (पावर) कॉमन के लिए प्रतीक है। सभी मॉड्यूल के भीतर आम हैं और सभी मॉड्यूल वोल्टेज को इस क्षमता के लिए संदर्भित किया जाता है जब तक कि अन्यथा नोट नहीं किया जाता है। इन्हें सीधे होस्ट बोर्ड सिग्नल कॉमन ग्राउंड प्लेन से कनेक्ट करें।
2।VCCRX, VCC1 और VCCTX प्राप्त करने वाले और ट्रांसमिशन पावर आपूर्तिकर्ता हैं और उन्हें समवर्ती रूप से लागू किया जाएगा। अनुशंसित होस्ट बोर्ड बिजली की आपूर्ति फ़िल्टरिंग नीचे चित्र 3 में दिखाया गया है। VCC RX, VCC1 और VCC TX किसी भी संयोजन में मॉड्यूल के भीतर आंतरिक रूप से जुड़े हो सकते हैं। कनेक्टर पिन प्रत्येक को अधिकतम वर्तमान के लिए रेटेड हैं 1000ma।
अनुशंसित बिजली आपूर्ति फ़िल्टर
चित्रा 3। अनुशंसित बिजली की आपूर्तिफेल्टआर
अधिकतम निरपेक्ष दर - निर्धारण
यह ध्यान दिया जाना चाहिए कि किसी भी व्यक्तिगत निरपेक्ष अधिकतम रेटिंग से अधिक के ऑपरेशन से इस मॉड्यूल को स्थायी नुकसान हो सकता है।
|
पैरामीटर |
प्रतीक |
मिन |
अधिकतम |
इकाइयों |
नोट |
|
भंडारण तापमान |
टीएस |
-40 |
85 |
आक्षेप |
|
|
प्रचालन केस तापमान |
टीसेशन |
0 |
70 |
आक्षेप |
|
|
बिजली आपूर्ति वोल्टेज |
वीसीसी |
-0.5 |
3.6 |
वी |
|
|
सापेक्ष आर्द्रता |
आरोही |
0 |
85 |
% |
|
|
क्षति दहलीज, प्रत्येक लेन |
वांडी |
5.5 |
|
डी बी एम |
|
संचालन की स्थिति और बिजली की आपूर्ति आवश्यकताओं की अनुशंसा की
|
पैरामीटर |
प्रतीक |
मिन |
ठेठ |
अधिकतम |
इकाइयों |
|
प्रचालन केस तापमान |
टीसेशन |
0 |
|
70 |
आक्षेप |
|
बिजली आपूर्ति वोल्टेज |
वीसीसी |
3.135 |
3.3 |
3.465 |
वी |
|
डेटा दर, प्रत्येक लेन |
|
|
25.78125 |
|
जीबी/एस |
|
नियंत्रण इनपुट वोल्टेज उच्च |
|
2 |
|
वीसीसी |
वी |
|
नियंत्रण इनपुट वोल्टेज कम |
|
0 |
|
0.8 |
वी |
|
G.652 के साथ लिंक दूरी |
डी |
0.002 |
|
10 |
किमी |
नोट:
1. वास्तविक फाइबर हानि/किमी पर निर्भर (लिंक दूरी निर्दिष्ट है फाइबर सम्मिलन हानि के लिए 0.4db/किमी के नुकसान के लिए)
विद्युत विशेषताओं
निम्नलिखित विद्युत विशेषताओं को अनुशंसित परिचालन वातावरण पर परिभाषित किया जाता है जब तक कि अन्यथा निर्दिष्ट न हो।
|
पैरामीटर |
प्रतीक |
मिन |
ठेठ |
अधिकतम |
इकाइयों |
नोट |
||
|
बिजली की खपत |
|
|
|
4.0 |
डब्ल्यू |
|
||
|
आपूर्ति धारा |
आईसीसी |
|
|
1.21 |
ए |
|
||
|
ट्रांसीवर पावर ऑनप्रारंभ समय |
|
|
|
2000 |
एमएस |
1 |
||
|
ट्रांसमीटर (प्रत्येक लेन) |
||||||||
|
एकल-समाप्त इनपुट वोल्टेज सहिष्णुता (नोट 2) |
|
-0.3 |
|
4.0 |
वी |
TP1 सिग्नल कॉमन के लिए संदर्भित |
||
|
एसी सामान्य विधा इनपुट वोल्टेज सहिष्णुता |
|
15 |
|
|
एमवी |
आरएमएस |
||
|
अंतर इनपुट वोल्टेजझूला सीमा |
|
50 |
|
|
एमवीपीपी |
लॉस सीमा |
||
|
विभेदक स्विंग |
इनपुट |
वोल्टेज |
विन, पीपी |
190 |
|
700 |
एमवीपीपी |
|
|
विभेदक इनपुट प्रतिबाधा |
ज़िन |
90 |
100 |
110 |
ओम |
|
||
|
रिसीवर (प्रत्येक लेन) |
||||||||
|
एकल-वोल्टेज |
|
उत्पादन |
|
-0.3 |
|
4.0 |
वी |
संकेत के लिए संदर्भित सामान्य |
|
एसी सामान्य मोड आउटपुट वोल्टेज |
|
|
|
7.5 |
एमवी |
आरएमएस |
||
|
विभेदक आउटपुट वोल्टेज स्विंग |
वाउट, पीपी |
300 |
|
850 |
एमवीपीपी |
|
||
|
विभेदक प्रतिबाधा |
|
उत्पादन |
झाड़ी |
90 |
100 |
110 |
ओम |
|
नोट:
1।पावर-ऑन इनिशियलाइज़ेशन समय वह समय है जब बिजली की आपूर्ति वोल्टेज तक पहुंचती है और ऊपर रहती हैन्यूनतम अनुशंसित ऑपरेटिंग आपूर्ति वोल्टेज उस समय के लिए जब मॉड्यूल पूरी तरह कार्यात्मक है।
2।एकल समाप्त इनपुट वोल्टेज सहिष्णुता तात्कालिक इनपुट की स्वीकार्य सीमा है संकेत।
ऑप्टिकल विशेषताओं
|
QSFP28 100GBASE-LR4 |
|
||||||||||
|
पैरामीटर |
प्रतीक |
मिन |
ठेठ |
अधिकतम |
इकाई |
नोट |
|
||||
|
लिंग तरंग दैर्ध्य |
L0 |
1294.53 |
1295.56 |
1296.59 |
एनएम |
|
|
||||
|
|
एल 1 |
1299.02 |
1300.05 |
1301.09 |
एनएम |
|
|
||||
|
|
एल 2 |
1303.54 |
1304.58 |
1305.63 |
एनएम |
|
|
||||
|
|
एल 3 |
1308.09 |
1309.14 |
1310.19 |
एनएम |
|
|
||||
|
ट्रांसमीटर |
|
||||||||||
|
पक्ष विधा दमन अनुपात |
स्वामी |
30 |
|
|
डीबी |
|
|
||||
|
कुल औसत प्रक्षेपण शक्ति |
पीटी |
|
|
10.5 |
डी बी एम |
|
|
||||
|
औसत लॉन्च पावर, प्रत्येक लेन |
पीऔसत |
-4.3 |
|
4.5 |
डी बी एम |
|
|
||||
|
ओमा, प्रत्येक लेन |
पीओमा |
-1.3 |
|
4.5 |
डी बी एम |
1 |
|
||||
|
अंतर में शुरू करना शक्तिकिसी के बीचदोलेन (ओएमए) |
पीटीएक्स, अंतर |
|
|
5 |
डीबी |
|
|
||||
|
शुरू करनाशक्तिओमा माइनस ट्रांसमीटर में और फैलाव |
|
-2.3 |
|
|
डी बी एम |
|
|
||||
|
पेनल्टी (टीडीपी), प्रत्येक लेन |
|
|
|
|
|
|
|||||
|
टीडीपी, प्रत्येक लेन |
तेदेपा |
|
|
२.२ |
डीबी |
|
|||||
|
विलुप्त होने का अनुपात |
एर |
4 |
|
|
डीबी |
|
|||||
|
रिन20ओमा |
रिन |
|
|
-130 |
डीबी/हर्ट्ज |
|
|||||
|
ऑप्टिकल रिटर्न लॉस टॉलरेंस |
सहने |
|
|
20 |
डीबी |
|
|||||
|
ट्रांसमीटर परावर्तन |
आरटी |
|
|
-12 |
डीबी |
|
|||||
|
आई मास्क {x1,X2, x3,Y1, y2, y3} |
|
{0.25, 0.4, 0.45, 0.25, 0.28, 0.4} |
|
2 |
|||||||
|
औसत शुरू करना शक्ति बंद ट्रांसमीटर, प्रत्येक लेन |
पोंछना |
|
|
-30 |
डी बी एम |
|
|||||
|
रिसीवर |
|||||||||||
|
क्षति दहलीज, प्रत्येक लेन |
वांडी |
5.5 |
|
|
डी बी एम |
3 |
|||||
|
कुल औसत प्राप्त शक्ति |
|
|
|
10.5 |
डी बी एम |
|
|||||
|
औसत प्राप्त शक्ति, प्रत्येक लेन |
|
-10.6 |
|
4.5 |
डी बी एम |
|
|||||
|
प्राप्त करें शक्ति (ओमा), प्रत्येक लिंग |
|
|
|
4.5 |
डी बी एम |
|
|||||
|
रिसीवर संवेदनशीलता (OMA), प्रत्येक लेन |
सेन |
|
|
-8.6 |
डी बी एम |
|
|||||
|
पर बल दिया रिसीवर संवेदनशीलता (ओमा), प्रत्येक लेन |
|
|
|
-6.8 |
डी बी एम |
4 |
|||||
|
रिसीवर प्रतिबिंब |
आरआर |
|
|
-26 |
डीबी |
|
|||||
|
अंतर में प्राप्त करें शक्ति किसी भी दो लेन (OMA) के बीच |
Prx, diff |
|
|
5.5 |
डीबी |
|
|||||
|
लॉस मुखर |
लॉस |
|
-18 |
|
डी बी एम |
|
|||||
|
लॉस डेसरर्ट |
घिसा हुआ |
|
-15 |
|
डी बी एम |
|
|||||
|
लॉस हिस्टैरिसीस |
लश |
0.5 |
|
|
डीबी |
|
|||||
|
रिसीवर इलेक्ट्रिकल 3 डीबी ऊपरी कटऑफ आवृत्ति, प्रत्येक लेन |
फंसी |
|
|
31 |
गीगा |
|
|||||
|
तनाव रिसीवर संवेदनशीलता परीक्षण की शर्तें (नोट 5) |
|||||||||||
|
खड़ानेत्र बंद करनाजुर्माना,प्रत्येक लिंग |
|
|
1.8 |
|
डीबी |
|
|||||
|
तनावग्रस्त आंख j2 घबराहट, प्रत्येक लेन |
|
|
0.3 |
|
यूआई |
|
|||||
|
तनावग्रस्त नेत्र J9 घबराहट, प्रत्येक लेन |
|
|
0.47 |
|
यूआई |
|
|||||
1।यहां तक कि अगर TDP <1 DB, OMA मिनट यहां निर्दिष्ट न्यूनतम मूल्य से अधिक होना चाहिए।
2।नीचे चित्र 4 देखें।
3।रिसीवर को नुकसान के बिना सहन करने में सक्षम होगा, एक संशोधित ऑप्टिकल इनपुट सिग्नल के लिए निरंतर जोखिम
एक लेन पर इस शक्ति स्तर का होना। रिसीवर को इस इनपुट पावर पर सही तरीके से काम करने की आवश्यकता नहीं है।
4।BER के लिए रिसीवर इनपुट पर अनुरूपता परीक्षण संकेत के साथ मापा गया = 1x10-12।
5।वर्टिकल आई क्लोजर पेनल्टी और स्ट्रेस्ड आई जिटर स्ट्रेस्ड रिसीवर सेंसिटिविटी को मापने के लिए परीक्षण की स्थिति है। वे की विशेषताएं नहीं हैं रिसीवर।
अंकीय नैदानिक कार्य
निम्नलिखित डिजिटल नैदानिक विशेषताओं को सामान्य परिचालन स्थितियों पर परिभाषित किया जाता है जब तक कि अन्यथा निर्दिष्ट न हो।
|
पैरामीटर |
प्रतीक |
मिन |
अधिकतम |
इकाइयों |
नोट |
|
तापमान निगरानी करनानिरपेक्ष गलती |
Dmi_temp |
-3 |
+3 |
आक्षेप |
संचालन तापमान सीमा से अधिक |
|
आपूर्ति वोल्टेज मॉनिटर पूर्ण त्रुटि |
DMI _VCC |
-0.1 |
0.1 |
वी |
पूर्ण संचालन श्रेणी |
|
चैनल आरएक्स शक्तिनिरपेक्ष मॉनिटर गलती |
Dmi_rx_ch |
-2 |
2 |
डीबी |
1 |
|
चैनल पक्षपात मौजूदा निगरानी करना |
Dmi_ibias_ch |
-10% |
10% |
एमए |
|
|
चैनल टेक्सास शक्ति पूर्ण त्रुटि की निगरानी करें |
Dmi_tx_ch |
-2 |
2 |
डीबी |
1 |
देय को माप शुद्धता का अलग अकेला तरीका फाइबर, वहाँ सकना होना एक अतिरिक्त +/- 1 डीबी उतार -चढ़ाव, या एक +/- 3 डीबी कुल शुद्धता।
यांत्रिक आयाम
आकृति4। यांत्रिक रूपरेखाईटी
ईएसडी
यह ट्रांसीवर उच्च गति डेटा पिन के लिए ESD थ्रेशोल्ड 1KV और अन्य सभी इलेक्ट्रिकल इनपुट पिन के लिए 2KV के रूप में निर्दिष्ट है, प्रति MIL-STD-883, विधि 3015.4 /JESD22-A114-A (HBM) का परीक्षण किया गया है। हालांकि, इस मॉड्यूल की हैंडलिंग के दौरान सामान्य ईएसडी सावधानियों की अभी भी आवश्यकता है। इस ट्रांसीवर को ईएसडी सुरक्षात्मक पैकेजिंग में भेज दिया जाता है। इसे पैकेजिंग से हटा दिया जाना चाहिए और केवल एक ईएसडी संरक्षित में संभाला जाना चाहिए पर्यावरण।
लेजर सुरक्षा
यह एन 60825-1: 2014 के अनुसार एक कक्षा 1 लेजर उत्पाद है। यह उत्पाद 21 सीएफआर 1040.10 और 1040.11 के साथ अनुपालन करता है, सिवाय विचलन के लेजर नोटिस नंबर 50, दिनांकित (24 जून, 2007) के अनुसार।
सावधानी: नियंत्रण या समायोजन या यहां निर्दिष्ट प्रक्रियाओं के प्रदर्शन का उपयोग या यहां निर्दिष्ट किए गए विकिरण जोखिम के परिणामस्वरूप हो सकता है।
विनियामक अनुपालन
|
विशेषता |
संदर्भ |
प्रदर्शन |
|
स्थिरविद्युत निर्वाह(ईएसडी) |
IEC/EN 61000-4-2 |
मानकों के साथ संगत |
|
विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) |
एफसीसी पार्ट 15 क्लास बी एन 55022 क्लास बी (CISPR 22A) |
मानकों के साथ संगत |
|
लेजर नेत्र सुरक्षा |
FDA 21CFR 1040.10, 1040.11 IEC/EN 60825-1, 2 |
कक्षा 1 लेजर उत्पाद |
|
घटक मान्यता |
IEC/EN 60950, उल |
मानकों के साथ संगत |
|
रोह |
2002/95/ईसी |
मानकों के साथ संगत |
|
ईएमसी |
En61000-3 |
मानकों के साथ संगत |
