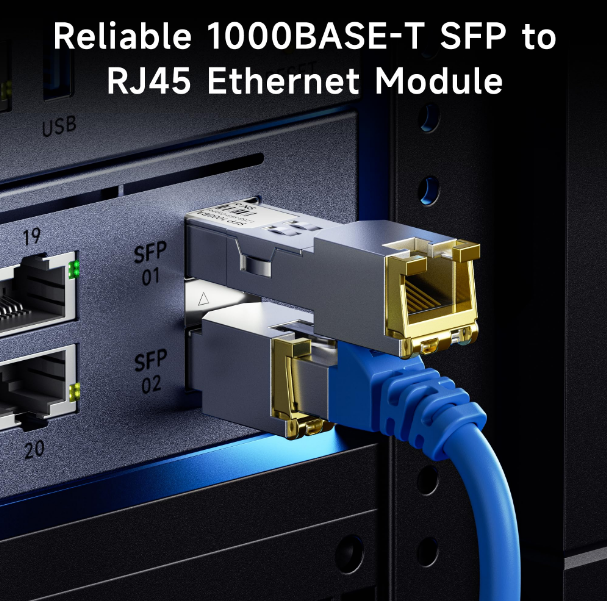

RJ45 गीगाबिट SFP मॉड्यूल - 1000BASE-T कॉपर SFP ट्रांसीवर 1.25Gbps और कम ईएमआई के साथ
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | गुआंग्डोंग, शेन्ज़ेन |
| ब्रांड नाम: | TAKFLY |
| प्रमाणन: | CE,ROHS,REACH,ISO9001,ISO14001 |
| मॉडल संख्या: | TK-G3-RJ45 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 पैसे |
|---|---|
| मूल्य: | US$2.21 ~ US$59.25/PC |
| पैकेजिंग विवरण: | स्पोन + बॉक्स + कार्टन |
| प्रसव के समय: | 3-7कार्य दिवस |
| भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
|
विस्तार जानकारी |
|||
| प्रतिरूप संख्या: | फाइबर ऑप्टिक कनेक्टर | एटोरेज तापमान: | -40 डिग्री सेल्सियस ~ 85 ℃ |
|---|---|---|---|
| वायरिंग डिवाइस: | ओडीएफ | रंग: | अनुकूलन |
| नि: शुल्क नमूना: | हाँ | कनेक्टर बाहरी व्यास: | 3.0मिमी, 2.0मिमी, 0.9मिमी |
| आवास का रंग: | नीला, हरा, बेज | संचरण माध्यम: | एकल-मोड/ मूल-मोड |
| विशेषता: | जलरोधक | सामग्री: | प्लास्टिक |
| परस्पर: | ≤0.2dB | फाइबर मोड: | 62.5/125µm ओएम1, 50/125µm ओएम2 |
| पत्तन: | NINGBO पोर्ट से फाइबर हब बॉक्स | मॉडल नाम: | फाइबर ऑप्टिक्स कनेक्टर |
| वज़न: | 2 किलो | repeatability: | ≤0.2dB |
| फाइबर व्यास: | 125μm | विधानसभा प्रकार: | यांत्रिक |
| कनेक्टर मॉड्यूल: | 3.0 मिमी | कनेक्टर केबल ओडी: | 0.9मिमी, 2.0मिमी, 3.0मिमी |
| सहनशीलता: | ≥1000 बार | उत्पादन क्षमता: | 700000 टुकड़े/माह |
| पॉलिश का प्रकार: | यूपीसी, एपीसी | भरनेवाला: | ऑप्टिकल सिलिकॉन ग्रीस |
| धैर्य: | 500 चक्र | परिचालन तापमान: | -40°C से +85°C |
| कनेक्टर रिटर्न लॉस: | एसएमएफ: यूपीसी≥50, एपीसी≥60;एमएमएफ: ≥30 | नमक का स्प्रे: | 500 ह |
| स्थापना का समय: | 60 के दशक के भीतर (फाइबर में कोई कटौती नहीं) | पैकेट: | SMD, QFN-20, NRF24L01, पॉली बैग, फाइबर ऑप्टिक |
| प्रकार: | वोल्टेज नियामक, लॉजिक आईसीएस, ट्रांसीवर मॉड्यूल, सिंगल मोड सिंगल फाइबर बाय-डायरेक्शनल ट्रांसमिशन, ड् | डी/सी: | नवीनतम, नया, 2013+, 1234, आरएफ ट्रांसीवर और रिसीवर मॉड्यूल |
| दूरी: | 20 किमी, 300 मीटर, 3 किमी | आवेदन: | दूरसंचार, अलार्म, कंप्यूटर, वीडियो मॉनिटर सिस्टम, 1x फाइबर चैनल |
| परिचालन तापमान: | मानक, -40 ~ 85, -10 ° C ~ 70 ° C | वेवलेंथ: | 1310nm/1550nm, 850nm, 1490nm/1310nm, 1310nm 1270nm |
| प्रोडक्ट का नाम: | EPON OLT PX20+, 433MHz UART ट्रांसीवर मॉड्यूल, 1.25G BIDI SFP ऑप्टिकल मॉड्यूल, SFP+ Transceiver, 1.2 | गारंटी: | 365 दिन, 3 साल, 1 वर्ष |
| वोल्टेज आपूर्ति: | 1.9-3.6v, 0 ~ 110,2.7 V ~ 5.5 V, कॉमन | प्रमाणन: | RoHS,CE RoHS FCC,ISO9001 ISO14001; CE |
| द्वारा शिपिंग: | डीएचएल\यूपीएस\फेडेक्स\ईएमएस\एचके पोस्ट | स्काइप: | Michella_fang, Chaizhiquan91, थॉमस 65339 |
| बिजली की आपूर्ति: | 3.3 | आंकड़ा स्थानांतरण दर: | 155 मीटर, 10 ग्राम |
| वोल्टेज: | 1.9 ~ 3.6V, मानक | स्रोत: | FP,VCSEL/PIN |
| अपव्यय शक्ति: | 0.1W, डब्ल्यू | स्थिति: | नया, 100% मूल नया |
उत्पाद विवरण
आरजे45 गीगाबिट एसएफपी मॉड्यूल ¥ 1000BASE-T, 1.25Gbps, कैट 6 पर 100 मीटर, कम ईएमआई
उत्पाद का अवलोकन

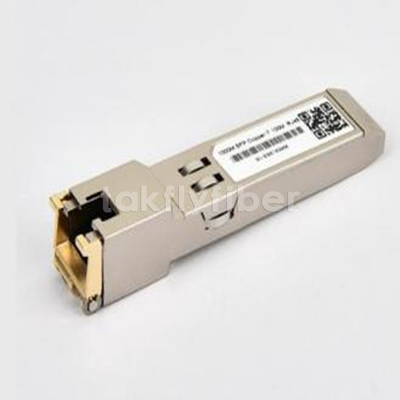

TK-G1-RJ45 एक गर्म-प्लग करने योग्य तांबा SFP ट्रांससीवर है जिसे गीगाबिट ईथरनेट अनुप्रयोगों के लिए डिज़ाइन किया गया है। यह IEEE 802.3-2002 और IEEE 802.3ab (1000BASE-T) मानकों के अनुरूप है।मॉड्यूल 100 मीटर की अधिकतम पहुंच के साथ श्रेणी 5 के अनस्किल्ड ट्वॉर्टेड-पेर केबल पर 1000 एमबीपीएस डेटा दर से काम करता है.
सिग्नल ट्रांसमिशन फुल-डुप्लेक्स लिंक के लिए सभी चार तार जोड़े (250 एमबीपीएस प्रति जोड़ी) पर 5-स्तरीय पल्स एम्पलीफायर मॉड्यूलेशन (पीएएम) का उपयोग करता है। मॉड्यूल में एसएफपी एमएसए के अनुसार सीरियल आईडी कार्यक्षमता शामिल है,पते A0h पर 2-वायर सीरियल बस के माध्यम से सुलभभौतिक परत आईसी को भी पता ACh पर एक्सेस किया जा सकता है।
प्रमुख विशेषताएं
- डाटा दर 1.25Gb/s तक द्विदिशात्मक
- एसएफपी एमएसए के अनुरूप, गर्म-प्लग करने योग्य
- TX निष्क्रिय और RX LOS (या कोई LOS नहीं)
- कम विद्युत चुम्बकीय हस्तक्षेप के लिए पूर्ण धातु आवास
- सामान्य बिजली की खपतः 1.05 W
- कॉम्पैक्ट आरजे-45 कनेक्टर
- भौतिक आईसी के लिए 2-वायर सीरियल बस एक्सेस
- SERDES इंटरफ़ेस के साथ होस्ट सिस्टम पर 1000BASE-T का समर्थन करता है
- ऑपरेटिंग केस तापमानः 0°C से +70°C (वाणिज्यिक) या -20°C से +85°C (विस्तारित)
आवेदन
- 1कैट 5 केबल पर 25 गीगाबिट ईथरनेट ट्रांसमिशन
पिन असाइनमेंट और कार्य
| पिन | नाम | कार्य | अनुच्छेद. | नोट्स |
|---|---|---|---|---|
| 1 | वीईटी | ट्रांसमीटर ग्राउंड | 1 | वीईटी और वीईआर आंतरिक रूप से जुड़े हुए हैं। |
| 2 | TX_FAULT | ट्रांसमीटर दोष | 3 | लागू नहीं; वीईटी से जुड़ा हुआ है। |
| 3 | TX_DISABLE | ट्रांसमीटर अक्षम करें | 3 | TX अक्षम विवरण देखें. |
| 4 | एमओडी डीईएफ (2) | मॉड्यूल परिभाषा 2 | 3 | सीरियल आईडी बस के लिए डेटा लाइन. |
| 5 | एमओडी डीईएफ (1) | मॉड्यूल परिभाषा 1 | 3 | सीरियल आईडी बस के लिए घड़ी लाइन. |
| 6 | एमओडी डीईएफ (0) | मॉड्यूल परिभाषा 0 | 3 | एसएफपी में वी के साथ बंधा हुआ। |
| 7 | दर चुनें | प्रयोग नहीं किया गया | 3 | निष्पादित नहीं; वी के लिए 33k खींचने। |
| 8 | एलओएस | सिग्नल का नुकसान | 3 | LOS विकल्प देखें. |
| 9 | VeeR | रिसीवर ग्राउंड | 1 | एसएफपी के अंदर वीईटी से जुड़ा हुआ है। |
| 10 | VeeR | रिसीवर ग्राउंड | 1 | ऊपर की तरह ही। |
| 11 | VeeR | रिसीवर ग्राउंड | 1 | ऊपर की तरह ही। |
| 12 | आरडी- | उलटा आरएक्स डेटा | 3 | एसी युग्मित, 100Ω अंतर। |
| 13 | आरडी+ | गैर उलटा आरएक्स डेटा | 3 | एसी युग्मित, 100Ω अंतर। |
| 14 | VeeR | रिसीवर ग्राउंड | 1 | वीईटी से जुड़ा हुआ है। |
| 15 | वीसीआर | रिसीवर शक्ति | 2 | VccT से जुड़ा हुआ है। |
| 16 | VccT | ट्रांसमीटर शक्ति | 2 | VccR से जुड़ा हुआ है। |
| 17 | वीईटी | ट्रांसमीटर ग्राउंड | 1 | आम जमीन. |
| 18 | टीडी+ | गैर उलटा TX डेटा | 3 | एसी युग्मित, 100Ω अंतर इनपुट। |
| 19 | टीडी- | उलटा TX डेटा | 3 | एसी युग्मित, 100Ω अंतर इनपुट। |
| 20 | वीईटी | ट्रांसमीटर ग्राउंड | 1 | आम जमीन. |
पिन फंक्शन पर नोट्स
- प्लग Seq.:हॉट-प्लगिंग के दौरान पिन एंगेजमेंट ऑर्डर।
- TX_FAULT:स्थायी रूप से कम (समर्थित नहीं)
- TX_DISABLE:आंतरिक 4.7kΩ पुल-अप। कम (0-0.8V) → ट्रांससीवर चालू; उच्च (2.0-3.465V) या खुला → रीसेट।
- मॉड-डेफ 0/1/2:मेजबान 4.7k-10kΩ से Vcc तक खींचता है. Mod-Def 0 = मॉड्यूल मौजूद (जमीनीकृत). Mod-Def 1 = घड़ी, Mod-Def 2 = डेटा.
- RX_LOS:LVTTL आउटपुट. अक्षम किया जा सकता है (ऑर्डर विकल्प). यदि उपयोग नहीं किया जाता है, तो 100Ω के माध्यम से जमीन से बंधा हुआ है.
- आरडी ± / टीडी±:एसी युग्मित 100Ω अंतर लाइनें. होस्ट SERDES को आरडी± को 100Ω के साथ समाप्त करना चाहिए; टीडी± में आंतरिक 100Ω का समापन होना चाहिए।
बिजली की आपूर्ति (+3.3V)
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई | स्थिति |
|---|---|---|---|---|---|---|
| आपूर्ति करंट | है | 320 | 375 | mA | 1.2W अधिकतम पूर्ण वीसीसी और तापमान पर | |
| इनपुट वोल्ट | Vcc | 3.13 | 3.3 | 3.47 | वी | जीएनडी का संदर्भ |
| अधिकतम वोल्टेज | Vmax | 4 | वी | विनाशकारी नहीं |
कम गति वाले इंटरफ़ेस (LVTTL)
| पैरामीटर | प्रतीक | मिन | अधिकतम | इकाई | स्थिति |
|---|---|---|---|---|---|
| एसएफपी आउटपुट कम | VOL | 0 | 0.5 | वी | 4.7k-10k खींच-अप होस्ट_वीसीसी के लिए |
| एसएफपी आउटपुट उच्च | वीओएच | host_Vcc-0.5 | host_Vcc+0.3 | वी | एक ही खींच-अप |
| एसएफपी इनपुट कम | वीआईएल | 0 | 0.8 | वी | 4.7k-10k खींचने के लिए वीसीसी |
| एसएफपी इनपुट उच्च | एचआईवी | 2 | वीसीसी+0.3 | वी | एक ही खींच-अप |
उच्च गति विद्युत विशेषताएं (SFP पक्ष)
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई | नोट्स |
|---|---|---|---|---|---|---|
| लाइन आवृत्ति | fL | 125 | मेगाहर्ट्ज | 5-स्तरीय एन्कोडिंग, आईईईई 802.3 | ||
| TX आउटपुट प्रतिबाधा (अंतर) | Zout, TX | 100 | ओ | 1-125 मेगाहर्ट्ज़ | ||
| आरएक्स इनपुट प्रतिबाधा (अंतर) | ज़िन, आरएक्स | 100 | ओ | 1-125 मेगाहर्ट्ज़ |
उच्च-गति इंटरफ़ेस (होस्ट साइड)
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई | नोट्स |
|---|---|---|---|---|---|---|
| एकल-अंत TX इनपुट स्विंग | विन्सविंग | 250 | 1200 | mV | ||
| एकल अंत आरएक्स आउटपुट स्विंग | वूटस्विंग | 350 | 800 | mV | ||
| उदय/पतन का समय (20-80%) | Tr,Tf | 175 | पीएस | |||
| TX इनपुट प्रतिबाधा (SE) | ज़िन | 50 | ओ | |||
| आरएक्स आउटपुट प्रतिबाधा (एसई) | जूट | 50 | ओ |
तापमान सीमाएँ
| पैरामीटर | मिन | विशिष्ट | अधिकतम | इकाई |
|---|---|---|---|---|
| परिचालन (वाणिज्यिक) | 0 | 70 | °C | |
| परिचालन (विस्तारित) | -20 | 85 | °C | |
| भंडारण | -40 | 85 | °C |
यांत्रिक रूपरेखा
मॉड्यूल के मेजबान पक्ष के यांत्रिक आयाम एसएफपी एमएसए विनिर्देशों का पालन करते हैं। आरजे -45 जैक को समायोजित करने के लिए सामने का हिस्सा (मेजबान पैनल के बाहर उभरा हुआ) बढ़ाया गया है।
संदर्भ दस्तावेज
- एसएफपी ट्रांससीवर एमएसए, सितम्बर 2000
- IEEE 802.3-2002 (802.3ab सहित)
- ATMEL AT24C01A/02/04/08/16 2-वायर सीरियल EEPROM डेटाशीट
नियामक अनुपालन
| विशेषता | मानक | परिणाम |
|---|---|---|
| ईएसडी | IEC/EN 61000-4-2 | अनुरूप |
| ईएमआई | एफसीसी भाग 15 वर्ग बी, एन 55022 वर्ग बी | अनुरूप |
| लेजर सुरक्षा | एफडीए 21 सीएफआर 1040.10, 1040.11; आईईसी/एन 60825-1,2 | वर्ग 1 |
| उत्पाद सुरक्षा | IEC/EN 60950, UL | अनुरूप |
| RoHS | 2002/95/ईसी | अनुरूप |
| ईएमसी | EN61000-3 | अनुरूप |
