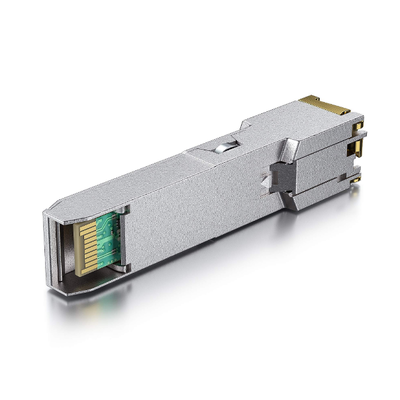

1000BASE-T कॉपर SFP ट्रांसीवर 1.25Gbps स्पीड, 100 मीटर रेंज और कम ईएमआई के साथ
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | गुआंग्डोंग, शेन्ज़ेन |
| ब्रांड नाम: | TAKFLY |
| प्रमाणन: | CE,ROHS,REACH,ISO9001,ISO14001 |
| मॉडल संख्या: | TK-G3-RJ45 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 पैसे |
|---|---|
| मूल्य: | US$2.20 ~ US$597.02 |

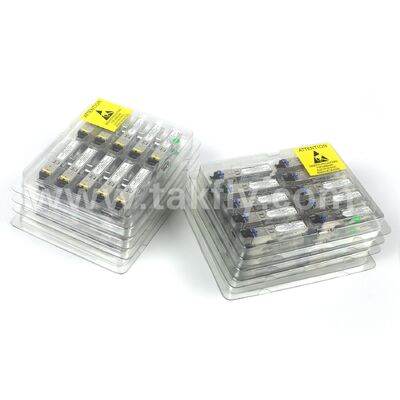

| पैकेजिंग विवरण: | स्पोन + बॉक्स + कार्टन |
| प्रसव के समय: | 3-7कार्य दिवस |
| भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
|
विस्तार जानकारी |
|||
| प्रतिरूप संख्या: | फाइबर ऑप्टिक कनेक्टर | एटोरेज तापमान: | -40 डिग्री सेल्सियस ~ 85 ℃ |
|---|---|---|---|
| वायरिंग डिवाइस: | ओडीएफ | रंग: | अनुकूलन |
| नि: शुल्क नमूना: | हाँ | कनेक्टर बाहरी व्यास: | 3.0मिमी, 2.0मिमी, 0.9मिमी |
| आवास का रंग: | नीला, हरा, बेज | संचरण माध्यम: | एकल-मोड/ मूल-मोड |
| विशेषता: | जलरोधक | सामग्री: | प्लास्टिक |
| परस्पर: | ≤0.2dB | फाइबर मोड: | 62.5/125µm ओएम1, 50/125µm ओएम2 |
| पत्तन: | NINGBO पोर्ट से फाइबर हब बॉक्स | मॉडल नाम: | फाइबर ऑप्टिक्स कनेक्टर |
| वज़न: | 2 किलो | repeatability: | ≤0.2dB |
| फाइबर व्यास: | 125μm | विधानसभा प्रकार: | यांत्रिक |
| कनेक्टर मॉड्यूल: | 3.0 मिमी | कनेक्टर केबल ओडी: | 0.9मिमी, 2.0मिमी, 3.0मिमी |
| सहनशीलता: | ≥1000 बार | उत्पादन क्षमता: | 700000 टुकड़े/माह |
| पॉलिश का प्रकार: | यूपीसी, एपीसी | भरनेवाला: | ऑप्टिकल सिलिकॉन ग्रीस |
| धैर्य: | 500 चक्र | परिचालन तापमान: | -40°C से +85°C |
| कनेक्टर रिटर्न लॉस: | एसएमएफ: यूपीसी≥50, एपीसी≥60;एमएमएफ: ≥30 | नमक का स्प्रे: | 500 ह |
| स्थापना का समय: | 60 के दशक के भीतर (फाइबर में कोई कटौती नहीं) | पैकेट: | SMD, QFN-20, NRF24L01, पॉली बैग, फाइबर ऑप्टिक |
| प्रकार: | वोल्टेज नियामक, लॉजिक आईसीएस, ट्रांसीवर मॉड्यूल, सिंगल मोड सिंगल फाइबर बाय-डायरेक्शनल ट्रांसमिशन, ड् | डी/सी: | नवीनतम, नया, 2013+, 1234, आरएफ ट्रांसीवर और रिसीवर मॉड्यूल |
| दूरी: | 20 किमी, 300 मीटर, 3 किमी | आवेदन: | दूरसंचार, अलार्म, कंप्यूटर, वीडियो मॉनिटर सिस्टम, 1x फाइबर चैनल |
| परिचालन तापमान: | मानक, -40 ~ 85, -10 ° C ~ 70 ° C | वेवलेंथ: | 1310nm/1550nm, 850nm, 1490nm/1310nm, 1310nm 1270nm |
| प्रोडक्ट का नाम: | EPON OLT PX20+, 433MHz UART ट्रांसीवर मॉड्यूल, 1.25G BIDI SFP ऑप्टिकल मॉड्यूल, SFP+ Transceiver, 1.2 | गारंटी: | 365 दिन, 3 साल, 1 वर्ष |
| वोल्टेज आपूर्ति: | 1.9-3.6v, 0 ~ 110,2.7 V ~ 5.5 V, कॉमन | प्रमाणन: | RoHS,CE RoHS FCC,ISO9001 ISO14001; CE |
| द्वारा शिपिंग: | डीएचएल\यूपीएस\फेडेक्स\ईएमएस\एचके पोस्ट | स्काइप: | Michella_fang, Chaizhiquan91, थॉमस 65339 |
| बिजली की आपूर्ति: | 3.3 | आंकड़ा स्थानांतरण दर: | 155 मीटर, 10 ग्राम |
| वोल्टेज: | 1.9 ~ 3.6V, मानक | स्रोत: | FP,VCSEL/PIN |
| अपव्यय शक्ति: | 0.1W, डब्ल्यू | स्थिति: | नया, 100% मूल नया |
उत्पाद विवरण
1000BASE-T कॉपर SFP - 1.25Gbps, 100m, कम ईएमआई, हॉट-प्लग करने योग्य
उत्पाद अवलोकन
TK-G1-RJ45 एक कॉपर स्मॉल फॉर्म प्लगेबल (SFP) ट्रांसीवर है जो गीगाबिट ईथरनेट और 1000BASE‑T मानकों (IEEE 802.3‑2002 और IEEE 802.3ab) के अनुरूप है। यह 100 मीटर तक अनशील्ड ट्विस्टेड-पेयर श्रेणी 5 केबल पर 1000Mbps डेटा दरों का समर्थन करता है।
मॉड्यूल पूर्ण-डुप्लेक्स डेटा लिंक के लिए सभी चार जोड़े (250 एमबीपीएस प्रति जोड़ी) पर 5-स्तरीय पल्स एम्प्लिट्यूड मॉड्यूलेशन (पीएएम) सिग्नल का उपयोग करता है। यह प्रति एसएफपी एमएसए मानक सीरियल आईडी जानकारी प्रदान करता है (ए0एच पते पर 2-तार सीरियल बस के माध्यम से पहुंच योग्य)। भौतिक परत IC को ACh पते पर उसी बस के माध्यम से भी पहुँचा जा सकता है।
प्रमुख विशेषताऐं
- 1.25 जीबी/एस तक द्वि-दिशात्मक डेटा लिंक
- हॉट-प्लग करने योग्य एसएफपी पदचिह्न
- TX अक्षम और RX LOS (या LOS के बिना) फ़ंक्शन
- कम ईएमआई के लिए पूरी तरह से धातुई आवरण
- कम बिजली अपव्यय: 1.05 डब्ल्यू सामान्य
- कॉम्पैक्ट आरजे‑45 कनेक्टर असेंबली
- 2-तार सीरियल बस के माध्यम से भौतिक परत आईसी तक पहुंच
- SERDES इंटरफ़ेस के साथ होस्ट सिस्टम में 1000BASE‑T ऑपरेशन
- ऑपरेटिंग केस तापमान: 0°C से +70°C (वाणिज्यिक) या -20°C से +85°C (विस्तारित)
अनुप्रयोग
- कैट 5 केबल पर 1.25 गीगाबिट ईथरनेट
पिन परिभाषाएँ
पिन आरेख
विवरण पिन करें
| नत्थी करना | नाम | समारोह | SEQ. | टिप्पणियाँ |
|---|---|---|---|---|
| 1 | वी.ई.ई.टी | ट्रांसमीटर ग्राउंड | 1 | VeeT और VeeR SFP में जुड़े हुए हैं। |
| 2 | TX_FAULT | ट्रांसमीटर दोष संकेत | 3 | लागू नहीं किया गया। एसएफपी में वीईईटी से बंधा हुआ। |
| 3 | TX_अक्षम | ट्रांसमीटर अक्षम | 3 | TX अक्षम देखें। |
| 4 | एमओडी डीईएफ (2) | मॉड्यूल परिभाषा 2 | 3 | सीरियल आईडी और द्विदिशात्मक डेटा ट्रांसफर बस के लिए डेटा लाइन। |
| 5 | एमओडी डीईएफ (1) | मॉड्यूल परिभाषा 1 | 3 | सीरियल आईडी और द्विदिशात्मक डेटा ट्रांसफर बस के लिए क्लॉक लाइन। |
| 6 | एमओडी डीईएफ (0) | मॉड्यूल परिभाषा 0 | 3 | एसएफपी में वी से बंधा हुआ। |
| 7 | दर चयन | लागू नहीं किया गया | 3 | लागू नहीं किया गया। एसएफपी में वी के लिए 33K पुलडाउन। |
| 8 | लॉस | सिग्नल की हानि | 3 | एलओएस विकल्प देखें। |
| 9 | वीर | रिसीवर ग्राउंड | 1 | VeeT और VeeR SFP में जुड़े हुए हैं। |
| 10 | वीर | रिसीवर ग्राउंड | 1 | VeeT और VeeR SFP में जुड़े हुए हैं। |
| 11 | वीर | रिसीवर ग्राउंड | 1 | VeeT और VeeR SFP में जुड़े हुए हैं। |
| 12 | आरडी- | उलटा प्राप्त डेटा बाहर | 3 | एसी युग्मित 100 ओम विभेदक उच्च गति डेटा लाइनें। |
| 13 | आरडी+ | गैर-उलटा प्राप्त डेटा बाहर | 3 | एसी युग्मित 100 ओम विभेदक उच्च गति डेटा लाइनें। |
| 14 | वीर | रिसीवर ग्राउंड | 1 | VeeT और VeeR SFP में जुड़े हुए हैं। |
| 15 | वीसीसीआर | रिसीवर पावर | 2 | VccR और VccT SFP में जुड़े हुए हैं। |
| 16 | वीसीसीटी | ट्रांसमीटर पावर | 2 | VccR और VccT SFP में जुड़े हुए हैं। |
| 17 | वी.ई.ई.टी | ट्रांसमीटर ग्राउंड | 1 | VeeT और VeeR SFP में जुड़े हुए हैं। |
| 18 | टीडी+ | नॉन-इनवर्टेड डेटा इन | 3 | एसी युग्मित 100 ओम विभेदक उच्च गति डेटा लाइनें। |
| 19 | टीडी- | इनवर्टेड डेटा इन | 3 | एसी युग्मित 100 ओम विभेदक उच्च गति डेटा लाइनें। |
| 20 | वी.ई.ई.टी | ट्रांसमीटर ग्राउंड | 1 | VeeT और VeeR SFP में जुड़े हुए हैं। |
टिप्पणियाँ:
- प्लग सेक.: हॉट-प्लगिंग के दौरान पिन एंगेजमेंट क्रम।
- TX फ़ॉल्ट समर्थित नहीं है और हमेशा ज़मीन से जुड़ा रहता है।
- TX अक्षम: पिन 4.7kΩ के साथ खींचा गया। निम्न (0-0.8V): ट्रांसीवर चालू; उच्च (2.0-3.465V) या खुला: ट्रांसीवर रीसेट में।
- मॉड‑डेफ़ 0,1,2: होस्ट बोर्ड पर 4.7k-10kΩ के साथ खींचा गया। उपस्थिति को इंगित करने के लिए मॉड्यूल द्वारा मॉड-डेफ 0 को ग्राउंड किया गया। मॉड‑डेफ़ 1 = घड़ी, मॉड‑डेफ़ 2 = सीरियल आईडी के लिए डेटा।
- RX_LOS: LVTTL संगत। सक्षम/अक्षम किया जा सकता है (आदेश देखें)। जब उपयोग नहीं किया जाता है, तो 100Ω के माध्यम से जमीन से बांध दिया जाता है।
- आरडी-/+: एसी युग्मित 100Ω अंतर आउटपुट, मेजबान SERDES पर 100Ω के साथ समाप्त होता है।
- टीडी-/+: मॉड्यूल के अंदर 100Ω समाप्ति के साथ एसी युग्मित 100Ω अंतर इनपुट।
विद्युत शक्ति इंटरफ़ेस (+3.3V)
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाइयों | टिप्पणियाँ/शर्तें |
|---|---|---|---|---|---|---|
| आपूर्ति वर्तमान | है | 320 | 375 | एमए | पूरी रेंज पर अधिकतम 1.2W | |
| इनपुट वोल्टेज | वी.सी.सी | 3.13 | 3.3 | 3.47 | वी | जीएनडी का संदर्भ दिया गया |
| अधिकतम वोल्टेज | वीमैक्स | 4 | वी | अधिकतम |
कम गति सिग्नल विद्युत विशेषताएँ
| पैरामीटर | प्रतीक | मिन | अधिकतम | इकाइयों | टिप्पणियाँ/शर्तें |
|---|---|---|---|---|---|
| एसएफपी आउटपुट कम | वॉल्यूम | 0 | 0.5 | वी | होस्ट_Vcc तक 4.7k-10k पुल-अप |
| एसएफपी आउटपुट उच्च | वोह | होस्ट_Vcc‑0.5 | होस्ट_वीसीसी+0.3 | वी | होस्ट_Vcc तक 4.7k-10k पुल-अप |
| एसएफपी इनपुट कम | विलास | 0 | 0.8 | वी | Vcc तक 4.7k-10k पुल-अप |
| एसएफपी इनपुट हाई | VIH | 2 | वीसीसी+0.3 | वी | Vcc तक 4.7k-10k पुल-अप |
हाई-स्पीड इलेक्ट्रिकल इंटरफ़ेस (ट्रांसमिशन लाइन - एसएफपी)
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाइयों | टिप्पणियाँ/शर्तें |
|---|---|---|---|---|---|---|
| रेखा आवृत्ति | फ्लोरिडा | 125 | मेगाहर्टज | आईईईई 802.3 के अनुसार 5-स्तरीय एन्कोडिंग | ||
| टीएक्स आउटपुट प्रतिबाधा | ज़ाउट, टेक्सास | 100 | Ω | विभेदक, 1 मेगाहर्ट्ज-125 मेगाहर्ट्ज | ||
| आरएक्स इनपुट प्रतिबाधा | ज़िन,आरएक्स | 100 | Ω | विभेदक, 1 मेगाहर्ट्ज-125 मेगाहर्ट्ज |
हाई-स्पीड इलेक्ट्रिकल इंटरफ़ेस (होस्ट - एसएफपी)
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाइयों | टिप्पणियाँ/शर्तें |
|---|---|---|---|---|---|---|
| सिंगल एंडेड डेटा इनपुट स्विंग | विंसविंग | 250 | 1200 | एमवी | एकल समाप्त हुआ | |
| सिंगल एंडेड डेटा आउटपुट स्विंग | वाउटस्विंग | 350 | 800 | एमवी | एकल समाप्त हुआ | |
| उत्थान/पतन का समय (20%‑80%) | ट्र, टीएफ | 175 | पीसेक | |||
| टीएक्स इनपुट प्रतिबाधा (एकल समाप्त) | ज़िन | 50 | Ω | |||
| आरएक्स आउटपुट प्रतिबाधा (एकल समाप्त) | झौट | 50 | Ω |
सामान्य विशिष्टताएँ
| पैरामीटर | प्रतीक | मिन | ठेठ | अधिकतम | इकाई |
|---|---|---|---|---|---|
| ऑपरेटिंग केस तापमान (वाणिज्यिक) | टीसी | 0 | 70 | डिग्री सेल्सियस | |
| ऑपरेटिंग केस तापमान (विस्तारित) | टीसी | -20 | 85 | डिग्री सेल्सियस | |
| भंडारण तापमान | -40 | 85 | डिग्री सेल्सियस |
यांत्रिक विशिष्टताएँ

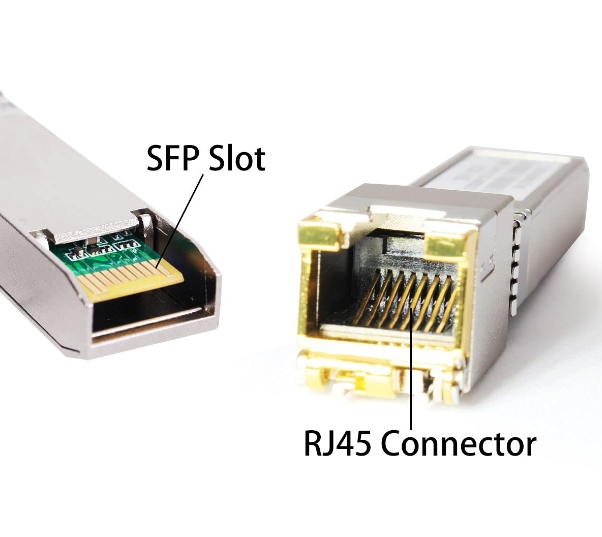

TK-G1-RJ45 का होस्ट-साइड SFP MSA मैकेनिकल विनिर्देशों के अनुरूप है। RJ‑45 कनेक्टर को समायोजित करने के लिए सामने का भाग बड़ा है।
संदर्भ
- स्मॉल फॉर्म फैक्टर प्लगेबल (एसएफपी) ट्रांसीवर मल्टी-सोर्स एग्रीमेंट (एमएसए), सितंबर 2000
- आईईईई802.3 - 2002
- "AT24C01A/02/04/08/16 2‑वायर सीरियल CMOS E2PROM", एटमेल कॉर्पोरेशन
विनियामक अनुपालन
| विशेषता | संदर्भ | प्रदर्शन |
|---|---|---|
| इलेक्ट्रोस्टैटिक डिस्चार्ज (ईएसडी) | आईईसी/ईएन 61000‑4‑2 | मानकों के अनुरूप |
| विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) | एफसीसी पार्ट 15 क्लास बी, एन 55022 क्लास बी (सीआईएसपीआर 22ए) | मानकों के अनुरूप |
| लेज़र नेत्र सुरक्षा | एफडीए 21सीएफआर 1040.10, 1040.11; आईईसी/ईएन 60825‑1,2 | कक्षा 1 लेजर उत्पाद |
| घटक पहचान | आईईसी/ईएन 60950, यूएल | मानकों के अनुरूप |
| RoHS | 2002/95/ईसी | मानकों के अनुरूप |
| ईएमसी | EN61000‑3 | मानकों के अनुरूप |
