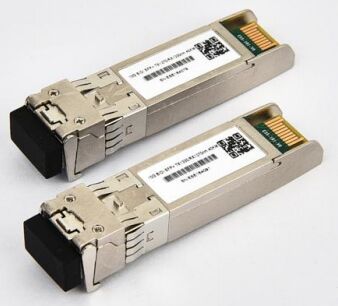

TK-B23(32)92-3LCD10 10Gbps SFP+ द्वि-दिशात्मक ट्रांसीवर, 10 किमी पहुंच Tx1270/1330nm / Rx1330/1270 एनएम
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन, शेन्ज़ेन |
| ब्रांड नाम: | DF/OEM/Nuetral |
| प्रमाणन: | CE/ROHS/REACH/ISO9001/ISO14001 |
| मॉडल संख्या: | TK-B23 (32) 92-3LCD10 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | बातचीत योग्य |
|---|---|
| मूल्य: | negotiable denpend on QTY |
| पैकेजिंग विवरण: | ब्लिस्टर बॉक्स+कार्टन |
| प्रसव के समय: | 5-9 कार्य दिवस मात्रा पर निर्भर करता है |
| भुगतान शर्तें: | वेस्टर्न यूनियन, टी/टी, मनीग्राम/पेपैल |
| आपूर्ति की क्षमता: | 1000pcs/दिन |
|
विस्तार जानकारी |
|||
| प्रोडक्ट का नाम: | TK-B23(32)92-3LCD10 10Gbps SFP+ द्वि-दिशात्मक ट्रांसीवर, 10 किमी पहुंच Tx1270/1330nm / Rx1330/1270 ए | वोल्टेज आपूर्ति: | 3.14-3.46V |
|---|---|---|---|
| बिजली आपूर्ति करें: | 300 एमए | इनपुट अंतर प्रतिबाधा: | 100 Ω |
| सिंगल एंडेड डेटा इनपुट स्विंग: | 180-700 एमए | डेटा इनपुट स्विंग डिफरेंशिया: | 400-1800 एमवी |
| ट्रांसमिट डिसएबल एसर्ट टाइम: | 10 हम | विभेदक डेटा आउटपुट स्विंग: | 300-850 एमए |
| प्रचालन केस तापमान: | 0 से +70°C | गारंटी: | 1 वर्ष, आजीवन रखरखाव |
| फाइबर ब्रांड: | कॉर्निंग, वाईओएफसी, ओएफएस, ड्रेका | ||
| प्रमुखता देना: | 10Gbps SFP+ ट्रांसीवर 10 किमी तक पहुंच,द्वि-दिशात्मक ट्रांससीवर Tx1270/1330nm,वारंटी के साथ एसएफपी + ऑप्टिकल मॉड्यूल |
||
उत्पाद विवरण
TK-B23 ((32) 92-3LCD10 10Gbps SFP+ द्विदिशात्मक ट्रांससीवर TK-B23 ((32) 92-3LCD10 10Gbps SFP+ द्विदिशात्मक ट्रांससीवर 10km पहुंच
Tx1270/1330nm / Rx1330/1270 nm
उत्पाद का अवलोकन
TK-B23(32)92-3LCD10 सीरीज सिंगल मोड ट्रांससीवर एक छोटा फॉर्म फैक्टर प्लग करने योग्य मॉड्यूल है जिसे डुप्लेक्स ऑप्टिकल डेटा संचार के लिए डिज़ाइन किया गया है, जिसमें IEEE 802.3ae द्वारा परिभाषित 10GBASE-LR/LW शामिल है।एक एसएफपी + 20-पिन कनेक्टर के साथ, यह निर्बाध एकीकरण के लिए गर्म प्लग क्षमता को सक्षम करता है।
इस मॉड्यूल को 1270nm या 1330nm की नाममात्र तरंग दैर्ध्य के साथ एकल मोड फाइबर ऑपरेशन के लिए डिज़ाइन किया गया है।ट्रांसमीटर अनुभाग एक बहु क्वांटम अच्छी तरह DFB लेजर है कि IEC-60825 के अनुसार कक्षा 1 लेजर सुरक्षा मानकों के अनुरूप रोजगार.
रिसीवर सेक्शन में एक ऑप्टिकल हेडर में घुड़सवार एक एकीकृत InGaAs डिटेक्टर प्रीएम्पलीफायर (IDP) शामिल है, जो इष्टतम प्रदर्शन के लिए एक सीमित पोस्ट-एम्पलीफायर आईसी के साथ जोड़ा गया है।
आवेदन
- 10GBASE-LR 10.3125Gbps पर
- 10GBASE-LW 9.953Gbps पर
- अन्य ऑप्टिकल लिंक
प्रमुख विशेषताएं
- 9.95Gb/s से 10.3Gb/s डेटा दरों का समर्थन करता है
- सिम्पलेक्स एलसी कनेक्टर द्विदिशात्मक एसएफपी+ ऑप्टिकल ट्रांससीवर
- एकल 3.3V आपूर्ति
- 9/125um SMF पर 10 किमी तक
- A:1270nm DFB लेजर ट्रांसमीटर, 1330nm रिसीवर
- B:1330nm DFB लेजर ट्रांसमीटर, 1270nm रिसीवर
- IEEE 802.3ae 10GBASE-LR और 10GBASE-LW के अनुरूप
- एसएफपी+ एमएसए एसएफएफ-8431 अनुरूप
- डिजिटल डायग्नोस्टिक SFF-8472 के अनुरूप
- RoHS अनुरूप और सीसा मुक्त
- ऑपरेटिंग केस तापमानः मानकः 0 ~ 70 °C
अनुपालन मानक
- एसएफपी+ एमएसए के अनुरूप
- SFF-8472 रिवर्सन 9.5 के अनुरूप
- IEEE802.3-2005 के अनुरूप
- Telcordia GR-468-CORE के अनुरूप
- FCC 47 CFR भाग 15, वर्ग B के अनुरूप
- एफडीए 21 सीएफआर 1040.10 और 1040.11, वर्ग 1 के अनुरूप
- RoHS अनुरूप
तकनीकी विनिर्देश
तकनीकी नोट्स
- सीधे TX डेटा इनपुट पिन से जुड़ा हुआ है।
- या खुला सर्किट
- 100 ओम अंतर समाप्ति में।
- 20 से 80%
- सिग्नल का नुकसान LVTTL है. तर्क 0 सामान्य संचालन को दर्शाता है; तर्क 1 कोई संकेत नहीं पता लगाया दर्शाता है.
- रिसीवर की संवेदनशीलता 20 Hz से 1.5 MHz तक की पावर सप्लाई के साइनसॉइडल मॉड्यूलेशन के अनुरूप है, जो कि पावर सप्लाई फ़िल्टरिंग नेटवर्क के माध्यम से लागू किए गए निर्दिष्ट मूल्य तक है।
उत्पाद चित्र
TAKFLY क्यों चुनें?
- फाइबर ऑप्टिक उत्पादों में विनिर्माण अनुभव के 25+ वर्ष
- 450+ असेंबली श्रमिकों के साथ 3+ वर्षों का अनुभव
- नवाचार के लिए समर्पित 10+ आर एंड डी इंजीनियर
- जर्मनी से आयातित इंजेक्शन मशीनें और उत्पादन लाइनें
- ओटीडीआर, 3डी, वीएफएल, आईएल एंड आरएल परीक्षण यंत्रों सहित 30 से अधिक परीक्षण मशीनें
- व्यापक परीक्षण उपकरण: तनाव शक्ति परीक्षक, कुचल प्रतिरोध परीक्षक, पावर मीटर परीक्षक, प्रकाश परीक्षक
- OEM ब्रांडिंग स्वीकार्य है
- वैश्विक प्रदर्शनी में भागीदारीः ओएफसी, ईसीओसी, कम्युनिकेशन एशिया, नेटकॉम, अफ्रीकाकॉम, एसवीआईएजेड आईसीटी, कम्युनिकेशन इंडोनेशिया, ग्लोबल सोर्स इलेक्ट्रॉनिक प्रदर्शनी
गुणवत्ता नियंत्रण
- उत्पादन से पहले कच्चे माल की स्पॉट जांच
- प्रत्येक प्रक्रिया के बाद पूर्ण निरीक्षण
- अर्ध-तैयार उत्पादन की व्यापक जांच
- पैकिंग से पहले तैयार उत्पाद का पूर्ण निरीक्षण
- प्रेषण से पूर्व स्थानिक जाँच
डिलीवरी की जानकारी
- नमूनेः 1-3 कार्य दिवस
- बड़े पैमाने पर उत्पादन के आदेशः 3-7 कार्य दिवस
- पैकेजिंग: प्लास्टिक के बैग, कार्टन और पैलेट
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: मैं आपका कैटलॉग और मूल्य सूची कैसे प्राप्त कर सकता हूँ?
हमारी सूची और मूल्य सूची प्राप्त करने के लिए कृपया हमारी वेबसाइट के माध्यम से अपना ईमेल या संपर्क जानकारी प्रदान करें।
प्रश्न 2: क्या मैं कीमतों पर बातचीत कर सकता हूँ?
हां, हम मिश्रित वस्तुओं के कई कंटेनर लोड के लिए छूट पर विचार कर सकते हैं।
Q3: शिपिंग शुल्क कितना होगा?
शिपिंग शुल्क आपके शिपमेंट के आकार और शिपिंग विधि पर निर्भर करता है। हम अनुरोध पर शुल्क प्रदान करेंगे।
प्रश्न 4: क्या मैं आपसे मिल सकता हूँ?
निश्चित रूप से! हमारा कारखाना शेन्ज़ेन, चीन में स्थित है। कृपया हमसे संपर्क करके अपॉइंटमेंट लें।
Q5: क्या अगर वहाँ गुणवत्ता की समस्या है जब हम माल मिलता है?
यदि आप पैकिंग के दौरान गुणवत्ता की समस्याओं का सामना करते हैं, तो कृपया हमारे संदर्भ के लिए तस्वीरें लें। हमारे क्यूसी विभाग जांच करेगा और सर्वोत्तम समाधान प्रदान करेगा,साथ ही भविष्य के उत्पादन के लिए गुणवत्ता में सुधार लागू करने के लिए.
प्रश्न 6: पैकिंग की आपकी शर्तें क्या हैं?
हम आमतौर पर ब्लिस्टर बक्से और कार्टन में सामान पैक करते हैं, लेकिन ग्राहकों से कस्टम पैकेजिंग अनुरोधों को समायोजित कर सकते हैं।
प्रश्न 7: आपके भुगतान की शर्तें क्या हैं?
टी/टी 30% जमा के रूप में, और डिलीवरी से पहले 70% शेष राशि। हम अंतिम भुगतान से पहले उत्पादों और पैकेजिंग की तस्वीरें प्रदान करते हैं।
Q8: आपकी डिलीवरी की शर्तें क्या हैं?
EXW, FOB, CFR, CIF, DDU
प्रश्न 9: आपके वितरण समय के बारे में क्या?
आम तौर पर अग्रिम भुगतान प्राप्त करने के बाद 5-7 कार्यदिवस। विशिष्ट वितरण समय आइटम और आदेश मात्रा पर निर्भर करता है।
Q10: क्या आप नमूने के अनुसार उत्पादन कर सकते हैं?
हाँ, हम आपके नमूनों या तकनीकी चित्रों के आधार पर उत्पादों का निर्माण कर सकते हैं।
यदि आप हमारे उत्पादों में रुचि रखते हैं या कोई प्रश्न हैं, तो किसी भी समय हमसे संपर्क करने के लिए स्वतंत्र महसूस करें!
