1×128 हाई पोर्ट काउंट पीएलसी स्प्लिटर रैक माउंट पैच पैनल अल्ट्रा हाई डेंसिटी एफटीटीएक्स वितरण
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | गुआंग्डोंग, शेन्ज़ेन |
| ब्रांड नाम: | TAKFLY |
| प्रमाणन: | CE,ROHS,REACH,ISO9001,ISO14001 |
| मॉडल संख्या: | QSFP28-4SFP28-xxx |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 पैसे |
|---|---|
| मूल्य: | US$17.66 ~ US$70.63/PC |
| पैकेजिंग विवरण: | स्पोन + बॉक्स + कार्टन |
| प्रसव के समय: | 3-7 कार्य दिवस |
| भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
|
विस्तार जानकारी |
|||
| प्रमुखता देना: | 128 बंदरगाह पीएलसी स्प्लिटर रैक माउंट,उच्च घनत्व FTTX वितरण पैनल,फाइबर ऑप्टिक पीएलसी स्प्लिटर पैच पैनल |
||
|---|---|---|---|
उत्पाद विवरण
1*128 हाई पोर्ट काउंट पीएलसी स्प्लिटर रैक माउंट पैच पैनल
प्रोडक्ट का नाम:1*128 पीएलसी रैक माउंट स्प्लिटर पैच पैनल
भाग संख्या:पी-1128-आरएफ-एलए-Φ0.9-05-05
विन्यास:1 इनपुट * 128 आउटपुट
भाग संख्या:पी-1128-आरएफ-एलए-Φ0.9-05-05
विन्यास:1 इनपुट * 128 आउटपुट

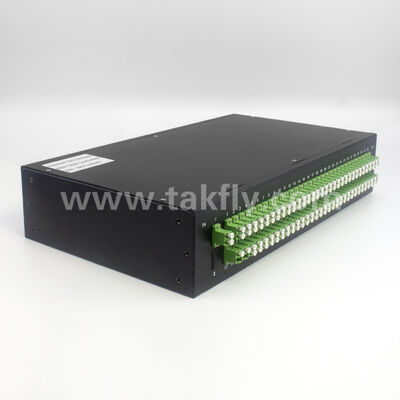

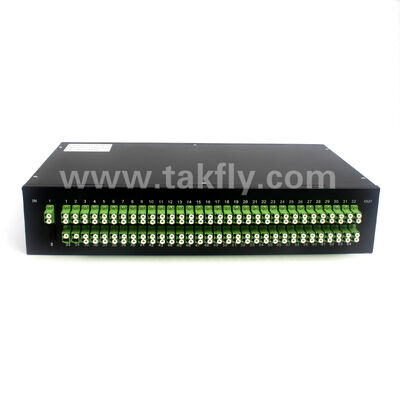

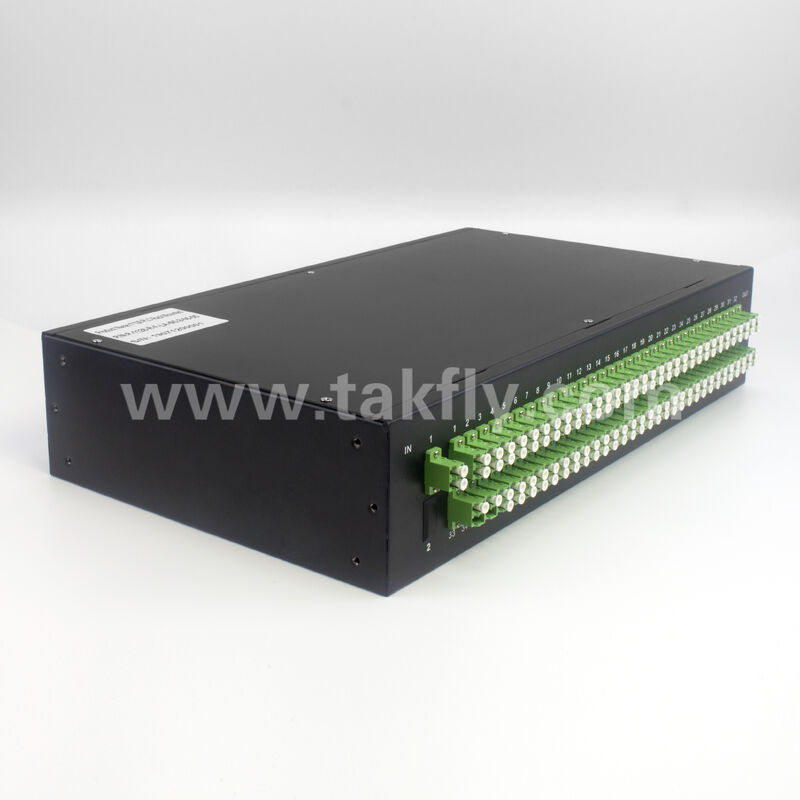

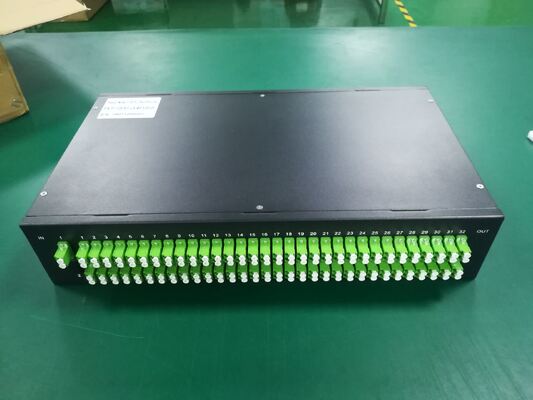

यह रैक-माउंटेड पीएलसी स्प्लिटर पैनल फ्रंट पैच पैनल के साथ 1*128 प्लानर लाइटवेव सर्किट स्प्लिटर को एकीकृत करता है। यूनिट में मानक 19-इंच रैक-माउंट संलग्नक (आमतौर पर पोर्ट घनत्व के आधार पर 4U या 5U ऊंचाई) की सुविधा है। इनपुट फाइबर कनेक्टर एडाप्टर (जैसे एलसी या एससी) का उपयोग करता है, जबकि 128 आउटपुट फाइबर 0.9 मिमी पिगटेल या पैनल कनेक्टर के साथ फ्रंट एडाप्टर पर समाप्त होते हैं। एफटीटीएच/एफटीटीएक्स केंद्रीय कार्यालयों, हेडएंड या वितरण फ्रेम अनुप्रयोगों के लिए डिज़ाइन किया गया, यह समाधान एकाधिक उपयोगकर्ताओं को एकल ऑप्टिकल सिग्नल वितरित करने के लिए आदर्श है।
विशिष्ट प्रदर्शन विशिष्टताएँ
| पैरामीटर | कीमत |
|---|---|
| संचालन तरंगदैर्घ्य | 1260~1650 एनएम |
| निवेशन हानि (अधिकतम) | ≤23.0 डीबी (सामान्य ≤21.5 डीबी) |
| एकरूपता (अधिकतम) | ≤2.5 डीबी |
| ध्रुवीकरण पर निर्भर हानि | ≤0.5 डीबी |
| वापसी हानि | ≥55 डीबी (कनेक्टर) |
| दिशिकता | ≥55 डीबी |
| परिचालन तापमान | -40℃ ~+85℃ |
| भंडारण तापमान | -40℃ ~+85℃ |
| फाइबर प्रकार | इनपुट: 2.0 मिमी या 3.0 मिमी; आउटपुट: 0.9 मिमी पिगटेल |
| कनेक्टर प्रकार (इनपुट/आउटपुट) | एससी/एपीसी, एससी/यूपीसी, एलसी/यूपीसी या निर्दिष्ट के अनुसार |
यांत्रिक विशेषताएं
- प्री-टर्मिनेटेड आउटपुट कनेक्टर के साथ मानक 19-इंच रैक माउंटिंग
- आसान सफाई और निरीक्षण के लिए हटाने योग्य फ्रंट पैनल

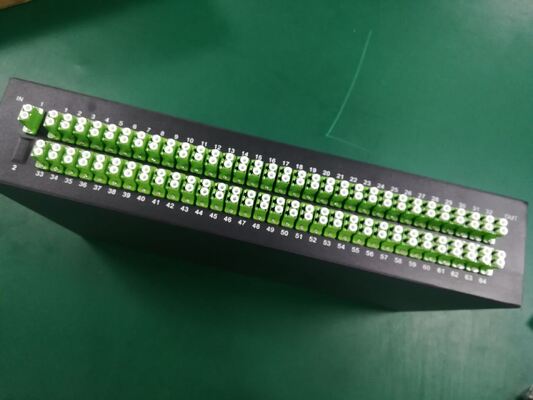

- 1 से 128 तक पोर्ट लेबलिंग साफ़ करें
- फाइबर प्रबंधन के लिए वैकल्पिक स्प्लिस ट्रे या फैन-आउट किट
प्रमुख विशेषताऐं
- ब्रॉडबैंड ऑपरेटिंग तरंग दैर्ध्य
- कम प्रविष्टि हानि
- कम ध्रुवीकरण पर निर्भर हानि (पीडीएल)
- संक्षिप्त परिरूप
- उत्कृष्ट चैनल-टू-चैनल एकरूपता
- उच्च विश्वसनीयता और स्थिरता
अनुप्रयोग
- दूरसंचार नेटवर्क
- पीओएन सिस्टम
- एफटीटीएच (फाइबर टू द होम)
- सीएटीवी सिस्टम
- वीडियो प्रसारण
तकनीकी निर्देश
प्रदर्शन पैरामीटर्स
| पैरामीटर | कीमत |
|---|---|
| ऑपरेटिंग तरंग दैर्ध्य (एनएम) | 1260 ~ 1650 |
| फाइबर प्रकार | आईटीयू-टी जी657ए1, जी657ए2 और जी.652डी |
| अधिकतम तापमान स्थिरता (डीबी) | 0.5 (सामान्य 0.3) |
| ऑपरेटिंग तापमान (डिग्री सेल्सियस) | -40 ~ +85 |
| भंडारण तापमान (डिग्री सेल्सियस) | -40 ~ +85 |
1*एन स्प्लिटर प्रदर्शन
| प्रकार | 1*2 | 1*4 | 1*8 | 1*16 | 1*32 | 1*64 |
|---|---|---|---|---|---|---|
| अधिकतम निवेशन हानि (डीबी) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 |
| अधिकतम एकरूपता (डीबी) | 0.8 | 0.8 | 0.8 | 1.0 | 1.5 | 2.0 |
| अधिकतम पीडीएल (डीबी) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
2*एन स्प्लिटर प्रदर्शन
| प्रकार | 2*2 | 2*4 | 2*8 | 2*16 | 2*32 | 2*64 |
|---|---|---|---|---|---|---|
| अधिकतम निवेशन हानि (डीबी) | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| अधिकतम एकरूपता (डीबी) | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| अधिकतम पीडीएल (डीबी) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
नोट: कनेक्टर्स को छोड़कर, सभी माप कमरे के तापमान पर लिए गए। सभी प्रकार के लिए न्यूनतम रिटर्न हानि: 55 डीबी।
अक्सर पूछे जाने वाले प्रश्नों
उत्पाद अक्सर पूछे जाने वाले प्रश्न
Q1: 1*128 पीएलसी स्प्लिटर का उद्देश्य क्या है?
A1: यह एक इनपुट ऑप्टिकल सिग्नल को 128 समान-शक्ति आउटपुट सिग्नल में विभाजित करता है। आमतौर पर बड़े पैमाने पर FTTH/PON नेटवर्क (128 उपयोगकर्ताओं तक सेवा प्रदान करने वाला एकल OLT पोर्ट) और CATV ऑप्टिकल वितरण प्रणालियों में उपयोग किया जाता है।
Q2: 1*128 स्प्लिटर के लिए सामान्य प्रविष्टि हानि क्या है?
ए2: सैद्धांतिक हानि लगभग 21.0 डीबी है। अतिरिक्त हानि और कनेक्टर हानि सहित, कुल प्रविष्टि हानि ≤23.0 डीबी (सामान्य) है, उद्योग मानकों के अनुसार अधिकतम ≤26.0 डीबी है।
Q3: क्या इस स्प्लिटर का उपयोग उल्टा किया जा सकता है?
A3: हाँ, पीएलसी स्प्लिटर निष्क्रिय पारस्परिक उपकरण हैं। वे 128 इनपुट सिग्नलों को एक आउटपुट फाइबर में जोड़ सकते हैं, लेकिन ध्यान रखें कि संयुक्त हानि अधिक होगी (≥21 डीबी) और रिवर्स रिफ्लेक्शन को नियंत्रित किया जाना चाहिए।
Q4: आउटपुट पैनल के लिए कौन से कनेक्टर प्रकार उपलब्ध हैं?
A4: मानक विकल्पों में SC/APC (FTTH के लिए सबसे आम), SC/UPC, LC/UPC, या FC/APC शामिल हैं। अपनी आवश्यकताओं के लिए विशिष्ट कनेक्टर इंटरफ़ेस की पुष्टि करने के लिए हमसे संपर्क करें।
Q5: इस पैनल को कितनी रैक ऊंचाई (यू) की आवश्यकता है?
A5: रैक की ऊंचाई डिज़ाइन और पोर्ट घनत्व पर निर्भर करती है। 1*128 स्प्लिटर आमतौर पर 2U, 3U, या 4U ऊंचाई में आते हैं। इस विशिष्ट मॉडल के सटीक आयामों के लिए हमसे संपर्क करें।
Q6: आउटडोर कैबिनेट में स्प्लिटर तापमान कितना स्थिर है?
ए6: डिवाइस -40℃ से +85℃ तक संचालित होता है, जो इसे आउटडोर कैबिनेट, हेडेंड रूम या गैर-तापमान-नियंत्रित केंद्रीय कार्यालयों के लिए उपयुक्त बनाता है।
Q7: अंदर कितने स्प्लिटर मॉड्यूल हैं? क्या यह 1*16 या 1*32 मॉड्यूल कैस्केड किया गया है?
ए7: 1*128 स्प्लिटर्स को एकल उच्च-एकरूपता पीएलसी चिप के साथ या छोटे मॉड्यूल को कैस्केडिंग करके कार्यान्वित किया जा सकता है। विशिष्ट आंतरिक कॉन्फ़िगरेशन विवरण के लिए हमारी बिक्री टीम से संपर्क करें।
Q8: वारंटी अवधि क्या है?
ए8: मानक वारंटी 1 वर्ष है, जो विनिर्माण दोषों के लिए मुफ्त मरम्मत के साथ गैर-मानवीय दोषों को कवर करती है।
Q9: क्या मुझे थोक ऑर्डर करने से पहले एक नमूना मिल सकता है?
A9: हाँ, हम नमूने प्रदान करते हैं। कृपया अपने कनेक्टर और फाइबर लंबाई की आवश्यकताएं निर्दिष्ट करें।
Q10: उच्च-घनत्व पैनलों पर आउटपुट कनेक्टर्स को कैसे साफ़ करें?
ए10: उपयुक्त एडेप्टर (एससी या एलसी) के साथ वन-क्लिक क्लीनर या कैसेट क्लीनर का उपयोग करें। फ्रंट पैनल डिज़ाइन आसन्न फाइबर को परेशान किए बिना व्यक्तिगत सफाई की अनुमति देता है।
कंपनी के अक्सर पूछे जाने वाले प्रश्न
Q1: क्या आप निर्माता हैं?
A1: हाँ, हम एक निर्माता और FTTH समाधान/डेटा सेंटर समाधान प्रदाता हैं जिसका मुख्यालय शेन्ज़ेन, चीन में है, जिसकी स्थापना 2000 में हुई थी।
Q2: आपकी न्यूनतम ऑर्डर मात्रा क्या है?
A2: MOQ 1 टुकड़ा हो सकता है, लेकिन बड़ी मात्रा में अधिक प्रतिस्पर्धी मूल्य प्राप्त होता है।
Q3: क्या आप एफओबी कीमतें प्रदान करते हैं?
ए3: हाँ. हम हवाई मार्ग (डीएचएल, टीएनटी, यूपीएस, फेडेक्स) या समुद्र (थोक शिपमेंट) के माध्यम से जहाज भेजते हैं। हम शिपिंग लागत और डिलीवरी समयसीमा सहित एफओबी उद्धरण प्रदान करते हैं।
Q4: आपके उत्पाद की गुणवत्ता क्या है?
A4: हमारा उत्पादन CE, ISO, RoHS, CPR और ANATEL प्रमाणपत्रों के साथ IEC और यूरोपीय मानकों का पालन करता है। डिलीवरी से पहले सभी उत्पादों का 100% परीक्षण किया जाता है।
Q5: आपकी डिलीवरी का समय क्या है?
A5: मात्रा और उत्पाद प्रकार पर निर्भर करता है। फ़ाइबर जंपर्स: 5000 टुकड़ों तक के लिए 2-3 कार्य दिवस। हम नियमित उत्पादों का स्टॉक बनाए रखते हैं और तत्काल ऑर्डर संभालते हैं।
Q6: आपकी पैकेजिंग क्या है?
A6: अंतर्राष्ट्रीय निर्यात मानक पैकेजिंग। अनुरोध पर कस्टम लोगो मुद्रण उपलब्ध है।
Q7: क्या आप OEM/ODM सेवाएं प्रदान करते हैं?
A7: हां, सभी उत्पाद OEM/ODM ऑर्डर स्वीकार करते हैं। हम एनडीए पर हस्ताक्षर कर सकते हैं।
Q8: ऑर्डर कैसे करें?
ए8: 1. उत्पाद विनिर्देशों और मात्रा के साथ पूछताछ भेजें। 2. हम डिलीवरी टाइमलाइन के साथ उद्धरण प्रदान करते हैं। 3. कोटेशन की पुष्टि करें और पीआई प्राप्त करें। 4. भुगतान के बाद उत्पादन शुरू होता है। 5. प्राप्तकर्ता जानकारी की पुष्टि करें. 6. शिपमेंट के बाद ट्रैकिंग नंबर प्राप्त करें।
प्रश्न9: आपके भुगतान के तरीके क्या हैं?
ए9: टी/टी, वेस्टर्न यूनियन, पेपाल, मनीग्राम। बड़े ऑर्डर: 50% जमा, शिपमेंट से पहले 50% शेष।
प्रश्न10: क्या मैं नमूनों का अनुरोध कर सकता हूँ?
ए10: $10 से कम के उत्पादों के लिए नि:शुल्क नमूने उपलब्ध हैं। प्रेषण से पहले खरीदार द्वारा भुगतान की गई शिपिंग लागत।
प्रश्न11: आपकी मूल्य मिलान नीति क्या है?
ए11: यदि आपको बाजार में समान गुणवत्ता मानकों के साथ बेहतर कीमत मिलती है, तो हम उस कीमत की बराबरी कर सकते हैं।
