एलजीएक्स बॉक्स पीएलसी स्प्लिटर - 1×2 से 2×64 के लिए मानकीकृत पदचिह्न, एससी/एलसी कनेक्टर्स के साथ संगत
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | गुआंग्डोंग, शेन्ज़ेन |
| ब्रांड नाम: | TAKFLY |
| प्रमाणन: | CE,ROHS,REACH,ISO9001,ISO14001 |
| मॉडल संख्या: | QSFP28-4SFP28-xxx |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 पैसे |
|---|---|
| मूल्य: | US$17.66 ~ US$70.63/PC |
| पैकेजिंग विवरण: | स्पोन + बॉक्स + कार्टन |
| प्रसव के समय: | 3-7 कार्य दिवस |
| भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
|
विस्तार जानकारी |
|||
| प्रमुखता देना: | एलजीएक्स बॉक्स पीएलसी स्प्लिटर एससी/एलसी संगत,फाइबर ऑप्टिक पीएलसी स्प्लिटर 1×2 से 2×64,मानकीकृत पदचिह्न पीएलसी स्प्लिटर एलजीएक्स बॉक्स |
||
|---|---|---|---|
उत्पाद विवरण
एलजीएक्स बॉक्स पीएलसी स्प्लिटर 1×2 से 2×64 के लिए मानकीकृत पदचिह्न
फाइबर वितरण फ्रेम, ऑप्टिकल क्रॉस-कनेक्शन कैबिनेट और ओडीएफ सब-रैक के लिए एससी/एलसी कनेक्टर्स के साथ संगत।
उत्पाद का अवलोकन
एलजीएक्स बॉक्स पीएलसी ऑप्टिकल स्प्लिटर्स के लिए एक मानकीकृत धातु/प्लास्टिक आवास प्रदान करता है, जो 1×2 से 2×64 तक स्प्लिट अनुपात को कवर करता है।अपनी विशिष्ट आवश्यकताओं को पूरा करने के लिए एससी या एलसी कनेक्टर्स (सिंप्लेक्स/डुप्लेक्स) के साथ उपलब्ध.

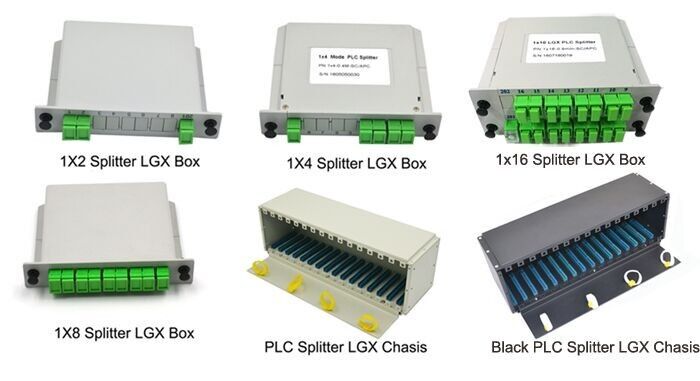

पैकेज आयाम बनाम विभाजन अनुपात
मानक एलजीएक्स बॉक्स आयाम (एल × डब्ल्यू × एच, मिमी में):
| स्प्लिट अनुपात | कनेक्टर का प्रकार | लंबाई × चौड़ाई × ऊँचाई (मिमी) |
|---|---|---|
| 1×2 | एससी/एलसी | 130 × 100 × 25 |
| 1×4 | एससी/एलसी | 130 × 100 × 25 |
| 1×8 | एससी/एलसी | 130 × 100 × 25 |
| 1×16 | एससी/एलसी | 130 × 100 × 50 |
| 1×32 | LC | 130 × 100 × 50 |
| 1×32 | एससी | 130 × 100 × 102 या 267 × 100 × 50 |
| 1×64 | LC | 130 × 180 × 102 |
| 1×64 | एससी | 130 × 100 × 205 |
| 2×2 | एससी/एलसी | 130 × 100 × 25 |
| 2×4 | एससी/एलसी | 130 × 100 × 25 |
| 2×8 | एससी/एलसी | 130 × 100 × 25 |
| 2×16 | एससी/एलसी | 130 × 100 × 50 |
| 2×32 | LC | 130 × 100 × 50 |
| 2×32 | एससी | 130 × 100 × 102 |
| 2×64 | LC | 130 × 100 × 50 |
नोट्स:
• आयाम नंगे आवास के लिए विशिष्ट हैं; आंतरिक फाइबर रूटिंग के कारण मामूली भिन्नताएं हो सकती हैं
• 1×32 एससी संस्करण के लिए, विभिन्न रैक या ट्रे गहराई फिट करने के लिए दो बाहरी आयाम उपलब्ध हैं
• सभी एलजीएक्स बक्से में सामान्य ओडीएफ ट्रे के साथ संगत मानक माउंटिंग छेद हैं
• आयाम नंगे आवास के लिए विशिष्ट हैं; आंतरिक फाइबर रूटिंग के कारण मामूली भिन्नताएं हो सकती हैं
• 1×32 एससी संस्करण के लिए, विभिन्न रैक या ट्रे गहराई फिट करने के लिए दो बाहरी आयाम उपलब्ध हैं
• सभी एलजीएक्स बक्से में सामान्य ओडीएफ ट्रे के साथ संगत मानक माउंटिंग छेद हैं
मापा गया ऑप्टिकल प्रदर्शन
1×4, 1×8 और 1×16 एकल मोड पीएलसी स्प्लिटर के लिए फैक्टरी माप डेटाः

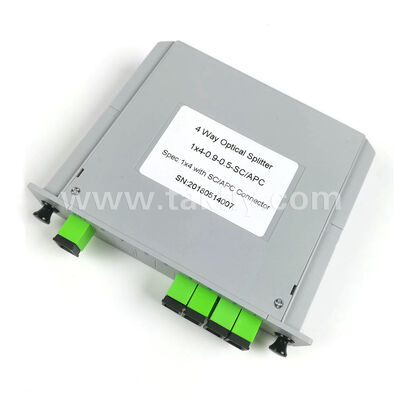

1×4 सिंगल मोड पीएलसी स्प्लिटर
| ऑपरेटिंग तरंग दैर्ध्य | 1260-1650 एनएम |
| पी/एन | 1x4-PLC-0-9-0.5-SA |
| फाइबर का प्रकार | G.657A Φ0.9mm ढीली ट्यूब के साथ |
| कनेक्टर का प्रकार | एससी/एपीसी |
| ऑपरेटिंग तापमान | -40°C से +85°C |
| सम्मिलन हानि | मैक्स 7.2 डीबी |
| पीडीएल | अधिकतम 0.2 डीबी |
| रिटर्न हानि | ≥ 55 डीबी |
1×8 सिंगल मोड पीएलसी स्प्लिटर
| ऑपरेटिंग तरंग दैर्ध्य | 1260-1650 एनएम |
| पी/एन | 1x8-PLC-0.9-0.5-SA |
| फाइबर का प्रकार | G.657A Φ0.9mm ढीली ट्यूब के साथ |
| कनेक्टर का प्रकार | एससी/एपीसी |
| ऑपरेटिंग तापमान | -40°C से +85°C |
| सम्मिलन हानि | मैक्स 10.5 डीबी |
| पीडीएल | अधिकतम 0.2 डीबी |
| रिटर्न हानि | > 55 डीबी |

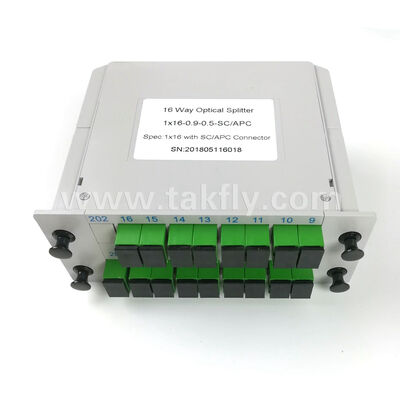

1×16 सिंगल मोड पीएलसी स्प्लिटर
| ऑपरेटिंग तरंग दैर्ध्य | 1260-1650 एनएम |
| पी/एन | 1-16-PLC-0.9-0.5-SA |
| फाइबर का प्रकार | G.657A Φ0.9mm ढीली ट्यूब के साथ |
| कनेक्टर का प्रकार | एससी/एपीसी |
| ऑपरेटिंग तापमान | -40°C से +85°C |
| सम्मिलन हानि | मैक्स 13.0 डीबी |
| पीडीएल | अधिकतम 0.25 डीबी |
| रिटर्न हानि | ≥ 55 डीबी |
सामग्री और पर्यावरण विनिर्देश
- आवास सामग्रीःठंडा लुढ़का हुआ स्टील (काला कोटिंग) या लौ retardant ABS (वैकल्पिक)
- फाइबर का प्रकार:G.657A1 / G.652D (बेंड-असंवेदनशील उपलब्ध)
- कनेक्टर:एससी/एपीसी, एससी/यूपीसी, एलसी/एपीसी, एलसी/यूपीसी (आदेश देते समय निर्दिष्ट करें)
- सूअर की पूंछ की लंबाई:मानक 0.5 मीटर / 1.0 मीटर / 1.5 मीटर, अनुकूलन योग्य
- ऑपरेटिंग तापमानः-40°C से +85°C
- भंडारण तापमानः-40°C से +85°C
- आर्द्रता:≤95% (गैर संक्षेपण)
विशिष्ट अनुप्रयोग
- ओडीएफ उप-रैक एकीकरण- 19 इंच के एलजीएक्स पैच पैनलों के साथ प्रत्यक्ष स्लाइड-इन संगतता
- ऑप्टिकल क्रॉस-कनेक्ट कैबिनेट- आउटडोर एफटीटीएक्स नोड्स में उच्च-पोर्ट-गति विभाजन
- डाटा सेंटर- उच्च घनत्व वाले फाइबर वितरण
- CATV हेडएंड- प्रसारण सिग्नल विभाजन
अनुकूलन विकल्प
- कनेक्टर का प्रकार और पॉलिश (APC/UPC)
- सूअर की पूंछ की लंबाई और फाइबर का रंग
- फाइबर प्रकार (G.657A2, OM3 मल्टीमोड)
- आवास का रंग और सिल्कस्क्रीन लेबलिंग
अक्सर पूछे जाने वाले प्रश्न
उत्पाद FAQ
प्रश्न 1: 1×128 पीएलसी स्प्लिटर का उद्देश्य क्या है?
A1: एक इनपुट ऑप्टिकल सिग्नल को 128 समान शक्ति वाले आउटपुट सिग्नल में विभाजित करता है। आम तौर पर बड़े पैमाने पर FTTH/PON नेटवर्क और CATV ऑप्टिकल वितरण प्रणालियों में उपयोग किया जाता है।
प्रश्न 2: 1×128 स्प्लिटर के लिए विशिष्ट सम्मिलन हानि क्या है?
A2: सैद्धांतिक हानि लगभग 21.0 dB है। कुल सम्मिलन हानि ≤23.0 dB (सामान्य) है, उद्योग मानकों के अनुसार अधिकतम ≤26.0 dB के साथ।
प्रश्न 3: क्या इस स्प्लिटर का उपयोग पीछे की ओर किया जा सकता है?
A3: हाँ, पीएलसी स्प्लिटर निष्क्रिय पारस्परिक उपकरण हैं। वे एक आउटपुट फाइबर में 128 इनपुट सिग्नल को जोड़ सकते हैं, लेकिन ध्यान दें कि संयुक्त नुकसान उच्च होगा (≥21 डीबी) ।
Q4: आउटपुट पैनल के लिए कौन से कनेक्टर प्रकार उपलब्ध हैं?
A4: मानक विकल्पों में SC/APC (FTTH के लिए सबसे आम), SC/UPC, LC/UPC, या FC/APC शामिल हैं। विशिष्ट कनेक्टर इंटरफेस की पुष्टि करने के लिए हमसे संपर्क करें।
Q5: इस पैनल के लिए किस रैक ऊंचाई (U) की आवश्यकता है?
A5: रैक ऊंचाई डिजाइन और पोर्ट घनत्व पर निर्भर करती है। 1 × 128 स्प्लिटर आमतौर पर 2U, 3U, या 4U ऊंचाई में आते हैं। सटीक आयामों के लिए हमसे संपर्क करें।
प्रश्न 6: आउटडोर कैबिनेट में स्प्लिटर का तापमान कितना स्थिर होता है?
A6: उपकरण -40°C से +85°C तक काम करता है, जिससे यह बाहरी अलमारियों, हेडएंड कमरों या गैर-तापमान नियंत्रित केंद्रीय कार्यालयों के लिए उपयुक्त है।
प्रश्न 7: अंदर कितने स्प्लिटर मॉड्यूल हैं? क्या यह 1×16 या 1×32 मॉड्यूल है?
A7: 1×128 स्प्लिटर्स को एक एकल उच्च-एकसमानता वाले पीएलसी चिप या छोटे मॉड्यूलों को कैस्केडिंग करके लागू किया जा सकता है। विशिष्ट आंतरिक विन्यास विवरण के लिए हमारी बिक्री टीम से संपर्क करें।
Q8: वारंटी अवधि क्या है?
A8: मानक वारंटी 1 वर्ष है, जो विनिर्माण दोषों के लिए निःशुल्क मरम्मत के साथ गैर-मानवीय दोषों को कवर करती है।
Q9: क्या मैं थोक आदेश देने से पहले एक नमूना प्राप्त कर सकता हूं?
A9: हाँ, हम नमूने प्रदान करते हैं. कृपया अपने कनेक्टर और फाइबर लंबाई आवश्यकताओं को निर्दिष्ट करें.
Q10: उच्च घनत्व वाले पैनलों पर आउटपुट कनेक्टर्स को कैसे साफ करें?
A10: उपयुक्त एडाप्टर (SC या LC) के साथ एक क्लिक क्लीनर या कैसेट क्लीनर का उपयोग करें। फ्रंट पैनल डिजाइन आसन्न फाइबरों को परेशान किए बिना व्यक्तिगत सफाई की अनुमति देता है।
कंपनी के सामान्य प्रश्न
प्रश्न 1: क्या आप निर्माता हैं?
A1: हाँ, हम एक निर्माता और FTTH समाधान/डेटा सेंटर समाधान प्रदाता हैं जिसका मुख्यालय शेन्ज़ेन, चीन में है, जिसे 2000 में स्थापित किया गया था।
Q2: आपकी न्यूनतम आदेश मात्रा क्या है?
A2: MOQ 1 टुकड़ा हो सकता है, लेकिन बड़ी मात्रा में अधिक प्रतिस्पर्धी मूल्य प्राप्त होता है।
Q3: क्या आप एफओबी मूल्य प्रदान करते हैं?
A3: हाँ. हम हवा (DHL, TNT, UPS, FEDEX) या समुद्र (बल्क शिपमेंट) के माध्यम से जहाज। हम शिपिंग लागत और वितरण समय सहित एफओबी उद्धरण प्रदान करते हैं।
Q4: आपके उत्पाद की गुणवत्ता क्या है?
A4: हमारा उत्पादन CE, ISO, RoHS, CPR, और ANATEL प्रमाणपत्रों के साथ IEC और यूरोपीय मानकों का पालन करता है। सभी उत्पादों को डिलीवरी से पहले 100% परीक्षण किया जाता है।
Q5: आपका वितरण समय क्या है?
A5: मात्रा और उत्पाद के प्रकार पर निर्भर करता है। फाइबर जंपरः 2-3 कार्य दिवसों के लिए 5000 टुकड़े तक। हम नियमित उत्पादों का स्टॉक रखते हैं और तत्काल आदेशों को संभालते हैं।
प्रश्न 6: आपकी पैकेजिंग क्या है?
A6: अंतर्राष्ट्रीय निर्यात मानक पैकेजिंग। कस्टम लोगो मुद्रण अनुरोध पर उपलब्ध है।
Q7: क्या आप OEM/ODM सेवाएं प्रदान करते हैं?
A7: हां, सभी उत्पाद OEM/ODM ऑर्डर स्वीकार करते हैं। हम एनडीए पर हस्ताक्षर कर सकते हैं।
प्रश्न 8: ऑर्डर कैसे करें?
A8: 1. उत्पाद विनिर्देशों और मात्रा के साथ पूछताछ भेजें। 2. हम डिलीवरी की समय सीमा के साथ उद्धरण प्रदान करते हैं। 3. उद्धरण की पुष्टि करें और पीआई प्राप्त करें। 4. भुगतान के बाद उत्पादन शुरू होता है।प्राप्तकर्ता की जानकारी की पुष्टि करें6. शिपमेंट के बाद ट्रैकिंग नंबर प्राप्त करें।
Q9: आपके भुगतान के तरीके क्या हैं?
A9: टी/टी, वेस्टर्न यूनियन, पेपैल, मनीग्राम. बड़े आदेशः 50% जमा, शिपमेंट से पहले 50% शेष राशि.
प्रश्न 10: क्या मैं नमूने मांग सकता हूँ?
A10: $ 10 से कम उत्पादों के लिए निः शुल्क नमूने उपलब्ध हैं। शिपिंग लागत खरीदार द्वारा प्रेषण से पहले भुगतान की जाती है।
Q11: आपकी मूल्य मिलान नीति क्या है?
A11: यदि आपको बाजार में समान गुणवत्ता मानकों के साथ एक बेहतर मूल्य मिलता है, तो हम उस मूल्य से मेल खा सकते हैं।
