100Gb/s QSFP28 से 4x SFP28 ब्रेकआउट एक्टिव ऑप्टिकल केबल AOC केबल फास्ट डेटा ट्रांसफर
उत्पाद विवरण:
| Place of Origin: | Guangdong, SHENZHEN |
| ब्रांड नाम: | TAKFLY |
| प्रमाणन: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Model Number: | QSFP28-4SFP28-xxx |
भुगतान & नौवहन नियमों:
| Minimum Order Quantity: | 1 Pices |
|---|---|
| मूल्य: | US$0.01 ~ US$1200/PC |

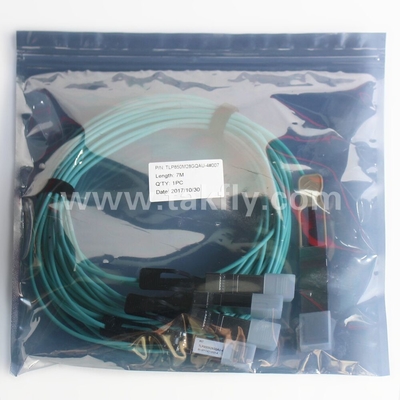

| Packaging Details: | spone + box + carton |
| Delivery Time: | 3-7 working days |
| Payment Terms: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
विस्तार जानकारी |
|||
| प्रमुखता देना: | 100Gb/s QSFP28 से 4x SFP28 AOC केबल,4x SFP28 ब्रेकआउट सक्रिय ऑप्टिकल केबल,100Gb/s QSFP28 AOC केबल |
||
|---|---|---|---|
उत्पाद विवरण

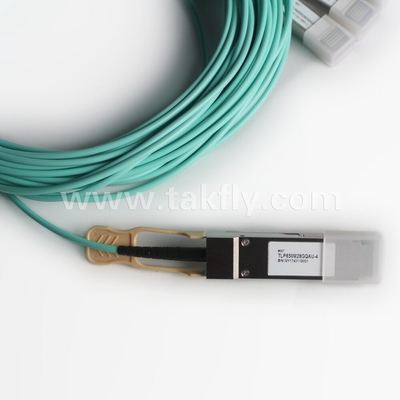

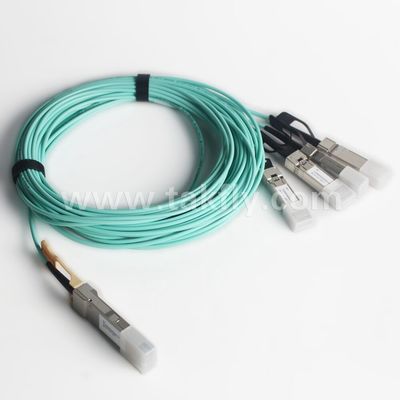

- यह उत्पाद पारंपरिक तांबे केबल की बैंडविड्थ सीमा को दूर करने के लिए एक उच्च डेटा दर समानांतर सक्रिय ऑप्टिकल केबल (AOC) है।एओसी एक छोर पर एक क्यूएसएफपी 28 मॉड्यूल और दूसरे छोर पर चार एसएफपी 28 मॉड्यूल के साथ समाप्त होता हैQSFP28 टर्मिनल के साथ, यह मल्टीमोड रिबन फाइबर के माध्यम से 4 स्वतंत्र डेटा ट्रांसमिशन चैनल और 4 डेटा रिसीविंग चैनल प्रदान करता है, जिनमें से प्रत्येक 25Gb / s ऑपरेशन के लिए सक्षम है।

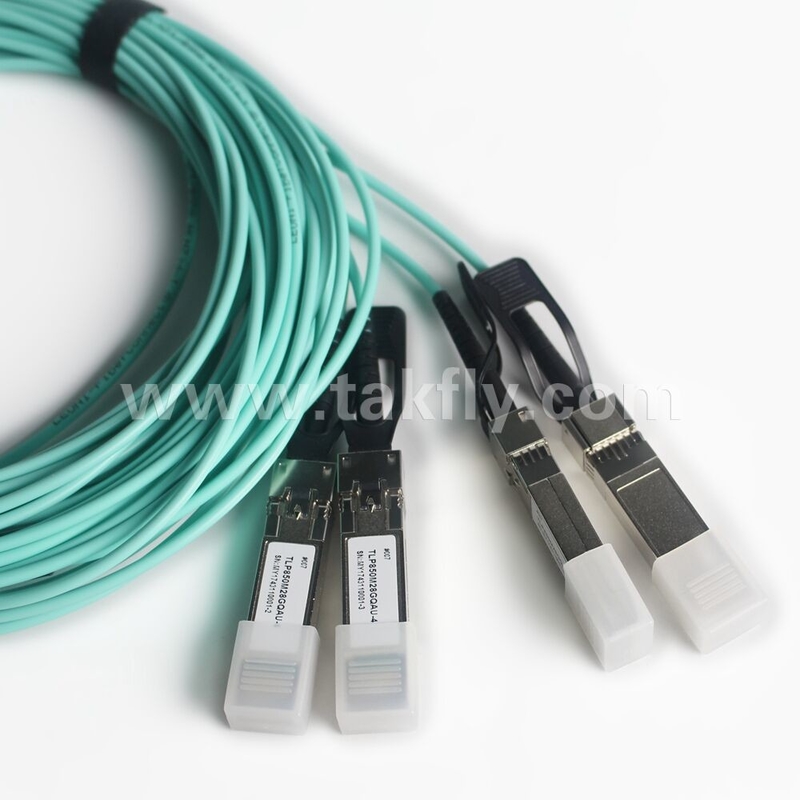

- इसके बाद फाइबर रिबन चार फाइबर केबलों में फैल जाता है, जिनमें से प्रत्येक को SFP28 मॉड्यूल से समाप्त किया जाता है।इस उत्पाद द्वारा 100 मीटर तक के संचरण पर 100Gb/s की कुल डेटा दर प्राप्त की जा सकती हैअल्ट्रा-फास्ट कंप्यूटिंग डेटा एक्सचेंज का समर्थन करने के लिए।
- उत्पाद को QSFP28 और SFP28 मल्टी सोर्स एग्रीमेंट (MSA) के अनुसार फॉर्म फैक्टर, ऑप्टिकल/इलेक्ट्रिकल कनेक्शन के साथ डिज़ाइन किया गया है।यह तापमान सहित सबसे कठोर बाहरी परिचालन परिस्थितियों को पूरा करने के लिए बनाया गया है, आर्द्रता और ईएमआई हस्तक्षेप।
- The QSFP28 module converts the parallel electrical input signals into parallel optical signals by a driven Vertical Cavity Surface Emitting Laser (VCSEL) array inside the QSFP28 module on its transmitter sideऑप्टिकल सिग्नल पहले मल्टीमोड रिबन फाइबर में 4 ऑप्टिकल डेटा ट्रांसमिशन लेन के माध्यम से और फिर 4 अलग-अलग डुअल-कोर फाइबर केबलों के माध्यम से फैलते हैं।वे तो दूसरे छोर पर 4 SFP28 मॉड्यूल के रिसीवर के अंदर फोटो डायोड द्वारा कब्जा कर लिया जाता हैऑप्टिकल संकेतों को विद्युत संकेतों में परिवर्तित किया जाता है, जो 4 SFP28 मॉड्यूल के रिसीवरों द्वारा व्यक्तिगत रूप से आउटपुट किए जाते हैं।
-
विपरीत दिशा में, 4 SFP28 मॉड्यूल में से प्रत्येक अपने ट्रांसमीटर पक्ष पर मॉड्यूल के अंदर एक संचालित VCSEL द्वारा विद्युत इनपुट सिग्नल को ऑप्टिकल सिग्नल में परिवर्तित करता है।4 ऑप्टिकल सिग्नल पहले 4 अलग-अलग दोहरे कोर फाइबर केबलों के अन्य ट्रांसमिशन लेन के माध्यम से और फिर मल्टीमोड रिबन फाइबर के माध्यम से फैलते हैं. वे अपने रिसीवर पक्ष पर QSFP28 के अंदर फोटो डायोड सरणी द्वारा कब्जा कर लिया जाता है. ऑप्टिकल संकेत समानांतर विद्युत संकेतों में परिवर्तित कर रहे हैं और आउटपुट. नतीजतन,केबल के QSFP28 टर्मिनल में 8 पोर्ट हैं, 4 डेटा ट्रांसमिशन के लिए और 4 डेटा प्राप्त करने के लिए, कुल 100Gb/s डेटा विनिमय दर प्रदान करने के लिए जबकि प्रत्येक 4 SFP28 टर्मिनल के दूसरे छोर पर 2 पोर्ट हैं,1 डेटा प्रेषण और 1 प्राप्त करने के लिए, 25Gb/s डेटा विनिमय दर प्रदान करने के लिए।
- इस उत्पाद को चालू करने के लिए एक +3.3V बिजली की आपूर्ति की आवश्यकता होती है। दोनों बिजली की आपूर्ति पिन VccTx और VccRx आंतरिक रूप से जुड़े हुए हैं और एक साथ लागू किए जाने चाहिए।एमएसए विनिर्देशों के अनुसार मॉड्यूल में 7 कम गति वाले हार्डवेयर नियंत्रण पिन (दो तार सीरियल इंटरफ़ेस सहित) हैं।: ModSelL, SCL, SDA, ResetL, LPMode, ModPrsL और IntL।
- मॉड्यूल चयन (ModSelL) एक इनपुट पिन है। जब होस्ट द्वारा कम रखा जाता है, तो यह उत्पाद 2-वायर सीरियल संचार आदेशों का जवाब देता है।ModSelL इस उत्पाद को एकल 2-वायर इंटरफेस बस पर उपयोग करने की अनुमति देता है ️ व्यक्तिगत ModSelL लाइनों का उपयोग किया जाना चाहिए.
-
सीरियल क्लॉक (SCL) और सीरियल डेटा (SDA) 2-वायर सीरियल बस संचार इंटरफेस के लिए आवश्यक हैं और मेजबान को QSFP28 मेमोरी मैप तक पहुंचने में सक्षम बनाते हैं।
-
ResetL पिन एक पूर्ण रीसेट को सक्षम करता है, सेटिंग्स को उनकी डिफ़ॉल्ट स्थिति में वापस लाता है, जब ResetL पिन पर एक निम्न स्तर को न्यूनतम पल्स लंबाई से अधिक समय तक रखा जाता है।रीसेट के निष्पादन के दौरान मेजबान को तब तक सभी स्थिति बिट्स को अनदेखा करना चाहिए जब तक कि यह रीसेट के अंतराल को पूरा नहीं करता।. उत्पाद मेमोरी मानचित्र में Data_Not_Ready बिट के साथ एक IntL (अंतराल) संकेत पोस्ट करके इसका संकेत देता है।ध्यान दें कि पावर अप पर (गर्म सम्मिलन सहित) मॉड्यूल एक रीसेट की आवश्यकता के बिना रीसेट के इस पूरा रुकावट पोस्ट करना चाहिए.
-
कम पावर मोड (LPMode) पिन का उपयोग उत्पाद के लिए अधिकतम बिजली की खपत को सेट करने के लिए किया जाता है ताकि उन मेजबानों की सुरक्षा की जा सके जो उच्च शक्ति वाले मॉड्यूल को ठंडा करने में सक्षम नहीं हैं,यदि इस तरह के मॉड्यूल गलती से डाला जाता है.
-
मॉड्यूल वर्तमान (ModPrsL) मेजबान बोर्ड के लिए एक स्थानीय संकेत है जो, एक उत्पाद की अनुपस्थिति में, आम तौर पर मेजबान Vcc के लिए खींचा जाता है। जब उत्पाद कनेक्टर में डाला जाता है,यह मेजबान बोर्ड पर एक प्रतिरोध के माध्यम से जमीन के लिए पथ को पूरा करता है और संकेत का दावा करता है. ModPrsL तब यह संकेत देता है कि यह ModPrsL को एक ′′Low′′ स्थिति में सेट करके मौजूद है।
-
अंतराल (IntL) एक आउटपुट पिन है। ️Low ️ एक संभावित परिचालन दोष या मेजबान प्रणाली के लिए एक महत्वपूर्ण स्थिति को इंगित करता है।मेजबान 2-वायर सीरियल इंटरफेस का उपयोग करके बाधित स्रोत की पहचान करता है. इंटल पिन एक खुला कलेक्टर आउटपुट है और इसे होस्ट बोर्ड पर होस्ट वीसीसी वोल्टेज पर खींचा जाना चाहिए।
- SFP28 मॉड्यूल विद्युत इंटरफ़ेस SFI विद्युत विनिर्देशों के अनुरूप है। ट्रांसमीटर इनपुट और रिसीवर आउटपुट प्रतिबाधा 100 ओम अंतर है। डेटा लाइनें आंतरिक रूप से एसी जुड़ी हुई हैं.यह मॉड्यूल गुणात्मक सिग्नल समाप्ति और कम ईएमआई के लिए अंतर समाप्ति प्रदान करता है और अंतर को सामान्य मोड रूपांतरण में कम करता है।एसएफआई आम तौर पर एक कनेक्टर के साथ 200 मिमी से अधिक बेहतर FR4 सामग्री या लगभग 150 मिमी तक मानक FR4 का संचालन करता है.
-
ट्रांसमीटर 25Gbit/s सीरियल PECL या CML विद्युत डेटा को सीरियल ऑप्टिकल डेटा में परिवर्तित करता है। एक ओपन कलेक्टर संगत ट्रांसमिट डिसेबल (Tx_Dis) प्रदान किया जाता है।तार्किक या इस पिन पर कोई कनेक्शन लेजर प्रसारण से अक्षम हो जाएगा. इस पिन पर तर्क ० ० सामान्य संचालन प्रदान करता है.ट्रांसमीटर में एक आंतरिक स्वचालित पावर कंट्रोल लूप (एपीसी) है ताकि आपूर्ति वोल्टेज और तापमान में भिन्नता के बावजूद निरंतर ऑप्टिकल पावर आउटपुट सुनिश्चित हो सके. एक खुला कलेक्टर संगत ट्रांसमिट गलती (Tx_Fault) प्रदान की जाती है. TX_Fault मॉड्यूल आउटपुट संपर्क है कि जब उच्च,यह दर्शाता है कि मॉड्यूल ट्रांसमीटर ने लेजर ऑपरेशन या सुरक्षा से संबंधित दोष की स्थिति का पता लगाया है. TX_Fault आउटपुट संपर्क एक खुला नाली / कलेक्टर है और 4.7-10 kΩ की सीमा में एक प्रतिरोध के साथ मेजबान में Vcc_Host तक खींचा जाना चाहिए। TX_Disable एक मॉड्यूल इनपुट संपर्क है।जब TX_Disable उच्च या खुला छोड़ दिया जाता है, SFP28 मॉड्यूल ट्रांसमीटर आउटपुट बंद किया जाना चाहिए। यह संपर्क एक 4.7 kΩ से 10 kΩ प्रतिरोधक के साथ VccT तक खींच लिया जाना चाहिए
-
रिसीवर 25Gbit/s सीरियल ऑप्टिकल डेटा को सीरियल PECL/CML इलेक्ट्रिकल डेटा में परिवर्तित करता है। एक ओपन कलेक्टर संगत संकेत का नुकसान प्रदान किया जाता है।उच्च होने पर Rx_LOS, संबंधित मानक में निर्दिष्ट से कम ऑप्टिकल सिग्नल स्तर को दर्शाता है. आरएक्स_एलओएस संपर्क एक खुला नाली / कलेक्टर आउटपुट है और 4.7-10 kΩ की सीमा में एक प्रतिरोध के साथ मेजबान में Vcc_Host तक खींचा जाना चाहिए, या एक सक्रिय समापन के साथ।ट्रांसमीटर और रिसीवर दोनों के लिए बिजली की आपूर्ति फ़िल्टरिंग की सिफारिश की जाती हैRx_LOS सिग्नल का उद्देश्य उस प्रणाली के लिए एक प्रारंभिक संकेत के रूप में है जिसमें SFP28 स्थापित है कि प्राप्त सिग्नल की ताकत निर्दिष्ट सीमा से नीचे है।इस तरह का संकेत आम तौर पर गैर-स्थापित केबलों को इंगित करता है, टूटी हुई केबल, या केबल के दूसरे छोर पर एक अक्षम, विफल या बंद ट्रांसमीटर।
- SFP28 मॉड्यूल गर्म-प्लग करने योग्य हैं। गर्म-प्लग करने योग्य होस्ट बोर्ड चालू होने के दौरान मॉड्यूल को प्लग करने या अनप्लग करने को संदर्भित करता है। SFP28 होस्ट कनेक्टर एक 0 है।SFF-8083 द्वारा निर्दिष्ट 8 मिमी पिच 20 पोजीशन राइट एंगल बेहतर कनेक्टर, या समकक्ष विद्युत प्रदर्शन के साथ समकक्ष के साथ ढेर कनेक्टर. SFP28 मॉड्यूल जमीन के क्रम में मेजबान के साथ संपर्क जोड़ता है,शक्ति, संकेत के बाद।
|
पैरामीटर
|
प्रतीक
|
मिन
|
अधिकतम
|
इकाइयां
|
नोट्स
|
|
भंडारण तापमान
|
टीएस
|
-40
|
85
|
डीजीसी
|
|
|
ऑपरेटिंग केस का तापमान
|
टीओपी
|
0
|
70 |
डीजीसी
|
|
|
विद्युत आपूर्ति वोल्टेज
|
वीसीसी
|
-0.5
|
3.6 |
वी
|
|
|
सापेक्ष आर्द्रता (गैर संक्षेपण)
|
आरएच
|
0 | 85 |
%
|
|
पैरामीटर
|
प्रतीक
|
मिन
|
विशिष्ट
|
अधिकतम
|
इकाइयां
|
|
ऑपरेटिंग केस का तापमान
|
टीओपी
|
0
|
70
|
डीजीसी
|
|
|
विद्युत आपूर्ति वोल्टेज
|
वीसीसी
|
3.135
|
3.3
|
3.465
|
वी
|
|
डेटा दर, प्रत्येक लेन (QSFP28)
|
25.78125
|
28.05
|
जीबी/सेक
|
||
|
डेटा दर (प्रत्येक SFP28)
|
25.78125
|
28.05
|
जीबी/सेक
|
||
|
नियंत्रण इनपुट वोल्टेज उच्च
|
2 |
Vcc
|
वी
|
||
|
नियंत्रण इनपुट वोल्टेज कम
|
0 |
0.8
|
वी
|
