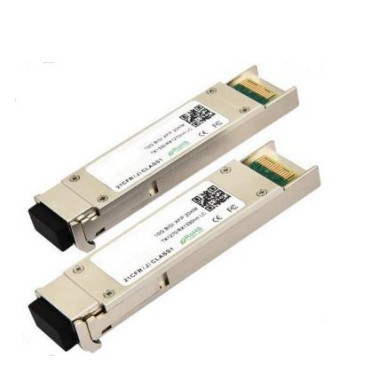

10Gbps द्विदिश XFP ट्रांससीवर 20KM पहुंच Tx1270/Rx1330nm Tx1330/Rx1270nm
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | गुआंग्डोंग, शेन्ज़ेन |
| ब्रांड नाम: | TAKFLY |
| प्रमाणन: | CE,ROHS,REACH,ISO9001,ISO14001 |
| मॉडल संख्या: | TK-Bxx92-3LCD20 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 पैसे |
|---|---|
| मूल्य: | US$0.01 ~ US$1200/PC |
| प्रसव के समय: | 3-7 कार्य दिवस |
| भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
|
विस्तार जानकारी |
|||
| अनुपात: | 50/50 | केंद्र तरंग दैर्ध्य: | 1450 एनएम |
|---|---|---|---|
| निविष्ट वस्तु का नुकसान: | ≤0.3 डीबी | सामान का भार: | 10 ग्राम |
| पैकेज का प्रकार: | नंगे फाइबर, 900um ढीली ट्यूब, 2 मिमी केबल | तरंगदैर्घ्य: | 1310 एनएम |
| एक्सिस संरेखण: | धीमी धुरी या तेज धुरी | तरंग दैर्ध्य रेंज: | 1310 एनएम, 1550 एनएम |
| आवेदन: | ऑप्टिकल संचार प्रणाली | फाड़नेवाला अनुपात: | 98/2 |
| भंडारण तापमान: | -40~+85℃ | पोर्ट संख्या: | 1x2 |
| फाइबर की लंबाई: | 1 मीटर | फाइबर: | पीएम कॉर्निंग 980 एनएम फाइबर |
| पावर हैंडलिंग क्षमता: | उच्च शक्ति | ||
| प्रमुखता देना: | द्विदिश XFP ट्रांससीवर,20KM XFP ट्रांससीवर,10Gbps XFP ट्रांससीवर |
||
उत्पाद विवरण
- TAKFLY XFP-TKBxx92-3LCD20 IEEE803.3ae 10Gbase-Bx. और SMF पर 20KM तक की संचरण दूरी के साथ संगत है।
- ट्रांससीवर मॉड्यूल में एक ट्रांसमीटर है जिसमें 1270/ 1330nm DFB लेजर ट्रांसमीटर है,एक एकीकृत 1330/ 1270nm डिटेक्टर प्रीएम्पलीफायर (आईडीपी) एक ऑप्टिकल हेडर में घुड़सवार और एक सीमित पोस्टएम्पलीफायर आईसी. Transmitter and receiver are separate within a wide temperature range of 0℃ to+70℃ and offers optimum heat dissipation and excellent electromagnetic shielding thus enabling high port densities for 10GbE systems.
विशेषताएं
- 9.95Gb/s से 10.5Gb/s बिट दरों का समर्थन करता है
- गर्म-प्लग करने योग्य XFP पदचिह्न
-
एसएमएफ के साथ अधिकतम लिंक लंबाई 20 किमी
-
1270/ 1330nm DFB लेजर ट्रांसमीटर और 1330/ 1270nm रिसीवर
-
एलसी कनेक्टर के साथ एक्सएफपी एमएसए पैकेज
-
कोई संदर्भ घड़ी आवश्यक नहीं है
-
लूप बैक सपोर्ट.
-
+3.3V, +1.8V बिजली की आपूर्ति
-
बिजली का अपव्यय <2W
-
RoHS के अनुरूप
-
अंतर्निहित डिजिटल नैदानिक कार्य
-
तापमान सीमा 0°C से 70°C
आवेदन
- 10GBASE-LR 10.3125Gbps पर
- 10GBASE-LW 9.953Gbps पर
- 10GBASE-BX 10G ईथरन
पूर्ण अधिकतम रेटिंग
| पैरामीटर | प्रतीक | मिन. | प्रकार. | अधिकतम. | इकाई | नोट |
| भंडारण तापमान | टी | -40 | - | 85 | oC | |
| भंडारण परिवेश आर्द्रता | एचए | 5 | - | 95 | % | |
| परिचालन सापेक्ष आर्द्रता | आरएच | - | - | 85 | % | |
| विद्युत आपूर्ति वोल्टेज | वीसी | -0.3 | - | 4 | वी | |
| सिग्नल इनपुट वोल्टेज | वीसी | Vcc-03 | - | वीसीसी+0.3 | वी |
अनुशंसित परिचालन स्थितियाँ
| पैरामीटर | प्रतीक | मिन. | प्रकार. | अधिकतम. | इकाई | नोट |
| परिवेश संचालन तापमान | टीए | 0 | - | 70 | oC | वायु प्रवाह के बिना |
| विद्युत आपूर्ति वोल्टेज | वीसी | 3.14 | 3.3 | 3.47 | वी | |
| विद्युत आपूर्ति करंट | आईसीसी | - | - | 450 | mA | |
| डेटा दर | BR | 10.3125 | जीबीपीएस | |||
| संचरण दूरी | टीडी | 2 | - | 20 | किमी | नोट (1) |
| युग्मित फाइबर | एकल मोड फाइबर | आईटीयू-टी जी.652 | ||||
ट्रांसमीटर का विनिर्देश
| पैरामीटर | प्रतीक | मिनट. | टाइप करें। | मैक्स. | इकाई | नोट |
| औसत प्रक्षेपित शक्ति | पीओ | -2 | - | 2 | डीबीएम | |
| औसत प्रक्षेपित शक्ति ((लेजर बंद) | पुट-ऑफ F |
- |
- |
-30 | डीबीएम | नोट (1) |
| ऑप्टिकल मॉड्यूलेशन आयाम | ओएमए | -3 | - | - | डीबीएम | नोट (1) |
| केंद्र तरंग दैर्ध्य रेंज | λC | 1270/1330 | एनएम | |||
| साइड मोड दमन अनुपात | SMSR | 30 | - | - | डीबी | |
| स्पेक्ट्रम बैंडविड्थ ((-20dB) | σ | - | - | 1 | एनएम | |
| विलुप्त होने का अनुपात | इमरजेंसी | 3.5 | 6 | - | डीबी | नोट (2) |
| आउटपुट नेत्र मुखौटा | FC_PI_4 REV 7 के अनुरूप।0 | नोट (2) | ||||
1) ऑप्टिकल शक्ति SMF में लॉन्च की जाती है
2) RPBS 2^31-1 परीक्षण पैटर्न @10.3125Gbs के साथ मापा गया
रिसीवर का विनिर्देश
| पैरामीटर | प्रतीक | मिन. | प्रकार. | अधिकतम. | इकाई | नोट |
| इनपुट ऑप्टिकल तरंग दैर्ध्य | λIN | 1330/1270 | एनएम | |||
| औसत में रिसीवर संवेदनशीलता | पिन | - | - | -14.4 | डीबीएम | नोट (1) |
| इनपुट संतृप्ति शक्ति (ओवरलोड) | पीएसएटी | 0.5 | - | - | डीबीएम | नोट (1) |
| एलओएस दावा | पीए | -30 | - | - | डीबीएम | |
| लॉस डी-एसेर्ट | पीडी | - | - | -15 | डीबीएम | |
| एलओएस -हिस्टेरेसिस | PHys | 0.5 | - | 4 | डीबी |
1) RPBS 2^31-1 परीक्षण पैटर्न @10.3125Gbs BER=<10^-12 ER=6DB के साथ मापा गया
विद्युत इंटरफेस विशेषताएं
| पैरामीटर | प्रतीक | मिन. | प्रकार. | अधिकतम. | इकाई | नोट |
| कुल विद्युत आपूर्ति धारा | आईसीसी | - | - | 350 | mA | |
| ट्रांसमीटर | ||||||
| अंतर डेटा इनपुट वोल्टेज | वीडीटी | 120 | - | 820 | एमवीपी-पी | |
| अंतर लाइन इनपुट प्रतिबाधा | आरआईएन | 85 | 100 | 115 | ओम | |
| ट्रांसमीटर दोष आउटपुट-उच्च | VFaultH | 2.4 | - | Vcc | वी | |
| ट्रांसमीटर दोष आउटपुट-कम | VFaultL | -0.3 | - | 0.8 | वी | |
| ट्रांसमीटर निष्क्रिय करें वोल्टेज- उच्च | VDisH | 2 | - | वीसीसी+0.3 | वी | |
| ट्रांसमीटर निष्क्रिय करें वोल्टेज- कम | वीडीएसएल | -0.3 | - | 0.8 | वी | |
| रिसीवर | ||||||
| अंतर डेटा आउटपुट वोल्टेज | वीडीआर | 300 | - | 850 | एमवीपी-पी | |
| अंतर रेखा आउटपुट प्रतिबाधा | मार्ग | 80 | 100 | 120 | ओम | |
| रिसीवर लॉस खींचें प्रतिरोधक | आरएलओएस | 4.7 | - | 10 | कोह | |
| डेटा आउटपुट वृद्धि/पतन समय | tr/tf | 20 | - | - | पीएस | |
| एलओएस आउटपुट वोल्टेज-हाई | वीएलओएसएच | 2 | - | Vcc | वी | |
| एलओएस आउटपुट वोल्टेज-कम | वीएलओएसएल | -0.3 | - | 0.4 | वी | |
पिन विवरण
|
पिन |
तर्क |
प्रतीक |
नाम/वर्णन |
नोट |
| 1 | जीएनडी | मॉड्यूल ग्राउंड | 1 | |
| 2 | वीईई5 | वैकल्पिक ₹5.2 बिजली की आपूर्ति ₹ आवश्यक नहीं | ||
| 3 | LVTTL-I | मॉड-डीजल | मॉड्यूल डी-चयन; जब कम रखा जाता है तो मॉड्यूल को 2-वायर सीरियल इंटरफ़ेस कमांड का जवाब देने की अनुमति देता है | |
| 4 | LVTTL-O | बाधित करें | बाधित (बार); एक महत्वपूर्ण स्थिति की उपस्थिति को दर्शाता है जिसे सीरियल 2-वायर इंटरफेस पर पढ़ा जा सकता है | 2 |
| 5 | LVTTL-I | TX_DIS | ट्रांसमीटर निष्क्रिय; ट्रांसमीटर लेजर स्रोत बंद | |
| 6 | वीसीसी5 | +5 पावर सप्लाई | ||
| 7 | जीएनडी | मॉड्यूल ग्राउंड | 1 | |
| 8 | VCC3 | +3.3V पावर सप्लाई | ||
| 9 | VCC3 | +3.3V पावर सप्लाई | ||
| 10 | LVTTL-I | एससीएल | सीरियल 2-वायर इंटरफेस घड़ी | 2 |
| 11 | LVTTLI/O | एसडीए | सीरियल 2-वायर इंटरफेस डेटा लाइन | 2 |
| 12 | LVTTL-O | Mod_Abs |
मॉड्यूल अनुपस्थित; मॉड्यूल मौजूद नहीं है इंगित करता है. मॉड्यूल। |
2 |
| 13 | LVTTL-O | Mod_NR |
मॉड्यूल तैयार नहीं है; XGIGA इसे एक तार्किक OR के रूप में परिभाषित करता है RX_LOS और TX/RX में लॉक का नुकसान। |
2 |
| 14 | LVTTL-O | RX_LOS | रिसीवर सिग्नल हानि सूचक | 2 |
| 15 | जीएनडी | मॉड्यूल ग्राउंड | 1 | |
| 16 | जीएनडी | मॉड्यूल ग्राउंड | 1 | |
| 17 | सीएमएल-ओ | आरडी- | रिसीवर इनवर्टेड डेटा आउटपुट | |
| 18 | सीएमएल-ओ | आरडी+ | रिसीवर गैर उलटा डेटा आउटपुट | |
| 19 | जीएनडी | मॉड्यूल ग्राउंड | 1 | |
| 20 | वीसीसी2 | +1.8V पावर सप्लाई ️ आवश्यक नहीं | ||
|
21 |
LVTTL-I |
P_Down/RST |
पावर डाउन; जब उच्च, कम शक्ति में मॉड्यूल स्थानों स्टैंडबाय मोड और P_Down के गिरते किनारे पर एक मॉड्यूल रीसेट |
|
| रीसेट; गिरते किनारे एक बिजली चक्र के बराबर, 2-वायर सीरियल इंटरफ़ेस सहित मॉड्यूल का एक पूर्ण रीसेट शुरू करता है। | ||||
| 22 | वीसीसी2 | +1.8V पावर सप्लाई ️ आवश्यक नहीं | ||
| 23 | जीएनडी | मॉड्यूल ग्राउंड | 1 | |
| 24 | पीईसीएल-आई | रिफ्. सी. एल. के+ | संदर्भ घड़ी गैर उलटा इनपुट, मेजबान बोर्ड पर एसी जुड़ा हुआ | 3 |
| 25 | पीईसीएल-आई | रिफ़. | संदर्भ घड़ी उलटा इनपुट, होस्ट बोर्ड पर एसी जुड़ा हुआ ️ आवश्यक नहीं | 3 |
| 26 | जीएनडी | मॉड्यूल ग्राउंड | 1 | |
| 27 | जीएनडी | मॉड्यूल ग्राउंड | 1 | |
| 28 | सीएमएल-आई | टीडी- | ट्रांसमीटर इनवर्टेड डेटा इनपुट | |
| 29 | सीएमएल-आई | टीडी+ | ट्रांसमीटर गैर उलटा डेटा इनपुट | |
| 30 | जीएनडी | मॉड्यूल ग्राउंड | 1 |
नोट्स:
1) मॉड्यूल के भीतर मॉड्यूल चेसिस ग्राउंड से मॉड्यूल सर्किट ग्राउंड अलग है।
2) खोलें कलेक्टर; 4.7k ∙ 10kohms के साथ 3.15V और 3.6V के बीच एक वोल्टेज के लिए मेजबान बोर्ड पर खींचा जाना चाहिए।
3) XFP-10GER के लिए संदर्भ घड़ी इनपुट की आवश्यकता नहीं है। यदि यह मौजूद है, तो इसे अनदेखा कर दिया जाएगा।
अनुशंसित ब्लॉक सर्किट
रूपरेखा आयाम
नियामक अनुपालन
| विशेषता | संदर्भ | प्रदर्शन |
| इलेक्ट्रोस्टैटिक डिस्चार्ज (ईएसडी) | IEC/EN 61000-4-2 | मानकों के अनुरूप |
| विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) |
एफसीसी भाग 15 वर्ग बी एन 55022 वर्ग बी (CISPR 22A) |
मानकों के अनुरूप |
| लेजर नेत्र सुरक्षा | एफडीए 21 सीएफआर 1040.10, 1040.11 आईईसी/ईएन 60825-1, 2 | वर्ग 1 लेजर उत्पाद |
| घटक पहचान | IEC/EN 60950, UL | मानकों के अनुरूप |
| ROHS | 2002/95/ईसी | मानकों के अनुरूप |
| ईएमसी | EN61000-3 | मानकों के अनुरूप |
डिजिटल निदान कार्य
TAKFLY TK-B3524-3LCD2 ट्रांससीवर SFP MSA में परिभाषित 2-वायर सीरियल संचार प्रोटोकॉल का समर्थन करते हैं। यह GBIC मानक में परिभाषित E2PROM से बहुत निकटता से संबंधित है,एक ही विद्युत विनिर्देशों के साथ.
मानक एसएफपी सीरियल आईडी पहचान जानकारी तक पहुंच प्रदान करता है जो ट्रांससीवर की क्षमताओं, मानक इंटरफेस, निर्माता और अन्य जानकारी का वर्णन करता है।
इसके अतिरिक्त, TAKFLY SFP ट्रांसीवर एक अद्वितीय उन्नत डिजिटल डायग्नोस्टिक मॉनिटरिंग इंटरफेस प्रदान करते हैं, जो ट्रांसीवर तापमान जैसे डिवाइस ऑपरेटिंग मापदंडों तक वास्तविक समय में पहुंच की अनुमति देता है,लेजर पूर्वाग्रह वर्तमान, प्रेषित ऑप्टिकल शक्ति, प्राप्त ऑप्टिकल शक्ति और ट्रांससीवर आपूर्ति वोल्टेज। यह अलार्म और चेतावनी संकेतों की एक परिष्कृत प्रणाली को भी परिभाषित करता है,जो अंतिम उपयोगकर्ताओं को चेतावनी देता है जब विशिष्ट परिचालन मापदंड कारखाने की निर्धारित सामान्य सीमा से बाहर होते हैं.
एसएफपी एमएसए ई2पीआरओएम में 256-बाइट मेमोरी मैप को परिभाषित करता है जो 8बिट पते 1010000एक्स (ए0एच) पर 2-वायर सीरियल इंटरफेस पर सुलभ है।डिजिटल डायग्नोस्टिक मॉनिटरिंग इंटरफेस 8 बिट पता 1010001X (A2h) का उपयोग करता है, तो मूल रूप से परिभाषित सीरियल आईडी स्मृति मानचित्र अपरिवर्तित रहता है। इंटरफ़ेस के समान है,और इस प्रकार GBIC विनिर्देश और SFP मल्टी सोर्स समझौते दोनों के साथ पूरी तरह से पिछड़े संगत है.
ऑपरेटिंग और डायग्नोस्टिक्स जानकारी की निगरानी और रिपोर्ट डिजिटल डायग्नोस्टिक्स ट्रांससीवर कंट्रोलर (डीडीटीसी) द्वारा ट्रांससीवर के अंदर की जाती है, जिसे 2-वायर सीरियल इंटरफेस के माध्यम से एक्सेस किया जाता है।जब सीरियल प्रोटोकॉल सक्रिय है, सीरियल क्लॉक सिग्नल (SCL, Mod Def 1) मेजबान द्वारा उत्पन्न किया जाता है। सकारात्मक किनारा SFP ट्रांससीवर में उन खंडों में डेटा क्लॉक करता है जो E2PROM के लेखन-संरक्षित नहीं हैं।नकारात्मक किनारा एसएफपी ट्रांससीवर से डेटा घड़ीसीरियल डेटा सिग्नल (एसडीए, मॉड डेफ 2) सीरियल डेटा ट्रांसफर के लिए द्विदिशात्मक है।
मेजबान एसडीए का उपयोग एससीएल के साथ मिलकर सीरियल प्रोटोकॉल सक्रियण की शुरुआत और अंत को चिह्नित करने के लिए करता है.यादों को 8-बिट डेटा शब्दों की एक श्रृंखला के रूप में व्यवस्थित किया जाता है जिन्हें व्यक्तिगत रूप से या क्रमशः संबोधित किया जा सकता है. TK-B3524-3LCD2 के लिए डिजिटल निदान आंतरिक रूप से डिफ़ॉल्ट रूप से कैलिब्रेट है.
