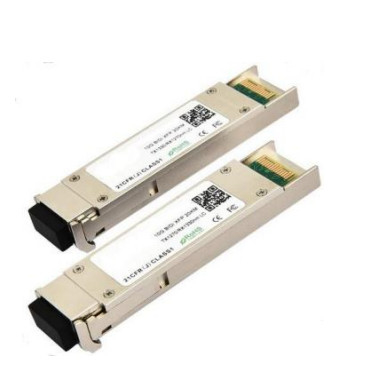

10Gbps XFP द्वि-दिशात्मक ट्रांससीवर, 60KM पहुंच Tx1270/1330nm / Rx1330/1270nm
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | गुआंग्डोंग, शेन्ज़ेन |
| ब्रांड नाम: | TAKFLY |
| प्रमाणन: | CE,ROHS,REACH,ISO9001,ISO14001 |
| मॉडल संख्या: | TK-Bxx92-3LCD60 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 पैसे |
|---|---|
| मूल्य: | US$0.01 ~ US$1200/PC |
| प्रसव के समय: | 3-7 कार्य दिवस |
| भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
|
विस्तार जानकारी |
|||
| अनुपात: | 50/50 | केंद्र तरंग दैर्ध्य: | 1450 एनएम |
|---|---|---|---|
| निविष्ट वस्तु का नुकसान: | ≤0.3 डीबी | सामान का भार: | 10 ग्राम |
| पैकेज का प्रकार: | नंगे फाइबर, 900um ढीली ट्यूब, 2 मिमी केबल | तरंगदैर्घ्य: | 1310 एनएम |
| एक्सिस संरेखण: | धीमी धुरी या तेज धुरी | तरंग दैर्ध्य रेंज: | 1310 एनएम, 1550 एनएम |
| आवेदन: | ऑप्टिकल संचार प्रणाली | फाड़नेवाला अनुपात: | 98/2 |
| भंडारण तापमान: | -40~+85℃ | पोर्ट संख्या: | 1x2 |
| फाइबर की लंबाई: | 1 मीटर | फाइबर: | पीएम कॉर्निंग 980 एनएम फाइबर |
| पावर हैंडलिंग क्षमता: | उच्च शक्ति | ||
| प्रमुखता देना: | 1330nm XFP द्विदिशात्मक ट्रांससीवर,60KM XFP द्विदिशात्मक ट्रांससीवर,10Gbps XFP द्विदिशात्मक ट्रांससीवर |
||
उत्पाद विवरण
- TAKFLY XFP-TKBxx92-3LCD60 IEEE803.3ae 10Gbase-Bx के अनुरूप है और SMF पर 60 किमी तक की संचरण दूरी है।
-
The transceiver module comprises a transmitter with a 1270/ 1330nm DFB laser transmitter and the receiver section consists of a APD photodiode integrated with a TIA Transmitter and receiver are separate within a wide temperature range of 0℃ to +70℃ and offers optimum heat dissipation and excellent electromagnetic shielding thus enabling high port densities for 10GbE systems.
विशेषताएं
- 9.95Gb/s से 10.5Gb/s बिट दरों का समर्थन करता है
- गर्म-प्लग करने योग्य XFP पदचिह्न
-
एसएमएफ के साथ अधिकतम लिंक लंबाई 60 किमी
-
1270/ 1330nm DFB लेजर ट्रांसमीटर और 1330/ 1270nm रिसीवर
-
एलसी कनेक्टर के साथ एक्सएफपी एमएसए पैकेज
-
कोई संदर्भ घड़ी आवश्यक नहीं है
-
लूप बैक सपोर्ट.
-
+3.3V, +1.8V बिजली की आपूर्ति
-
बिजली का अपव्यय <2W
-
RoHS के अनुरूप
-
अंतर्निहित डिजिटल नैदानिक कार्य
-
तापमान सीमा 0°C से 70°C
आवेदन
- 10GBASE-ER 10G ईथरनेट 10.3125Gbps पर
- 10GBASE-EW 10G ईथरनेट 9.953Gbps पर
- 1200-SM-LL-L 1-0G फाइबर चैनल 10.51875Gbps पर
पूर्ण अधिकतम रेटिंग
| पैरामीटर | प्रतीक | मिन. | प्रकार. | अधिकतम. | इकाई | नोट |
| भंडारण तापमान | टी | -40 | - | 85 | oC | |
| भंडारण परिवेश आर्द्रता | एचए | 5 | - | 95 | % | |
| परिचालन सापेक्ष आर्द्रता | आरएच | - | - | 85 | % | |
| विद्युत आपूर्ति वोल्टेज | वीसी | -0.3 | - | 4 | वी | |
| सिग्नल इनपुट वोल्टेज | वीसी | Vcc-03 | - | वीसीसी+0.3 | वी |
अनुशंसित परिचालन स्थितियाँ
| पैरामीटर | प्रतीक | मिन. | प्रकार. | अधिकतम. | इकाई | नोट |
| परिवेश संचालन तापमान | टीए | 0 | - | 70 | oC | वायु प्रवाह के बिना |
| विद्युत आपूर्ति वोल्टेज | वीसी | 3.14 | 3.3 | 3.47 | वी | |
| विद्युत आपूर्ति करंट | आईसीसी | - | - | 450 | mA | |
| डेटा दर | BR | 10.3125 | जीबीपीएस | |||
| संचरण दूरी | टीडी | 2 | - | 60 | किमी | नोट (1) |
| युग्मित फाइबर | एकल मोड फाइबर | आईटीयू-टी जी.652 | ||||
ट्रांसमीटर का विनिर्देश
| पैरामीटर | प्रतीक | मिनट. | टाइप करें। | मैक्स. | इकाई | नोट |
| औसत प्रक्षेपित शक्ति | पीओ | 2 | - | 6 | डीबीएम | |
| औसत प्रक्षेपित शक्ति ((लेजर बंद) | पुट-ऑफ F |
- |
- |
-30 | डीबीएम | नोट (1) |
| ऑप्टिकल मॉड्यूलेशन आयाम | ओएमए | -3 | - | - | डीबीएम | नोट (1) |
| केंद्र तरंग दैर्ध्य रेंज | λC | 1270/1330 | एनएम | |||
| साइड मोड दमन अनुपात | SMSR | 30 | - | - | डीबी | |
| स्पेक्ट्रम बैंडविड्थ ((-20dB) | σ | - | - | 1 | एनएम | |
| विलुप्त होने का अनुपात | इमरजेंसी | 3.5 | 6 | - | डीबी | नोट (2) |
| आउटपुट नेत्र मुखौटा | FC_PI_4 REV 7 के अनुरूप।0 | नोट (2) | ||||
1) ऑप्टिकल शक्ति SMF में लॉन्च की जाती है
2) RPBS 2^31-1 परीक्षण पैटर्न @10.3125Gbs के साथ मापा गया
रिसीवर का विनिर्देश
| पैरामीटर | प्रतीक | मिन. | प्रकार. | अधिकतम. | इकाई | नोट |
| इनपुट ऑप्टिकल तरंग दैर्ध्य | λIN | 1330/1270 | एनएम | |||
| औसत में रिसीवर संवेदनशीलता | पिन | - | - | -20 | डीबीएम | नोट (1) |
| इनपुट संतृप्ति शक्ति (ओवरलोड) | पीएसएटी | 0.5 | - | - | डीबीएम | नोट (1) |
| एलओएस दावा | पीए | -30 | - | - | डीबीएम | |
| लॉस डी-एसेर्ट | पीडी | - | - | -25 | डीबीएम | |
| एलओएस -हिस्टेरेसिस | PHys | 0.5 | - | 4 | डीबी |
1) RPBS 2^31-1 परीक्षण पैटर्न @10.3125Gbs BER=<10^-12 ER=6DB के साथ मापा गया
विद्युत इंटरफेस विशेषताएं
| पैरामीटर | प्रतीक | मिन. | प्रकार. | अधिकतम. | इकाई | नोट |
| कुल विद्युत आपूर्ति धारा | आईसीसी | - | - | 350 | mA | |
| ट्रांसमीटर | ||||||
| अंतर डेटा इनपुट वोल्टेज | वीडीटी | 120 | - | 820 | mVp-p | |
| अंतर लाइन इनपुट प्रतिबाधा | आरआईएन | 85 | 100 | 115 | ओम | |
| ट्रांसमीटर दोष आउटपुट-उच्च | VFaultH | 2.4 | - | Vcc | वी | |
| ट्रांसमीटर दोष आउटपुट-कम | VFaultL | -0.3 | - | 0.8 | वी | |
| ट्रांसमीटर निष्क्रिय करें वोल्टेज- उच्च | VDisH | 2 | - | वीसीसी+0.3 | वी | |
| ट्रांसमीटर निष्क्रिय करें वोल्टेज- कम | वीडीएसएल | -0.3 | - | 0.8 | वी | |
| रिसीवर | ||||||
| अंतर डेटा आउटपुट वोल्टेज | वीडीआर | 300 | - | 850 | mVp-p | |
| अंतर रेखा आउटपुट प्रतिबाधा | मार्ग | 80 | 100 | 120 | ओम | |
| रिसीवर लॉस खींचें प्रतिरोधक | आरएलओएस | 4.7 | - | 10 | कोह | |
| डेटा आउटपुट वृद्धि/पतन समय | tr/tf | 20 | - | - | पीएस | |
| एलओएस आउटपुट वोल्टेज-हाई | वीएलओएसएच | 2 | - | Vcc | वी | |
| एलओएस आउटपुट वोल्टेज-कम | वीएलओएसएल | -0.3 | - | 0.4 | वी | |
पिन विवरण
|
पिन |
तर्क |
प्रतीक |
नाम/वर्णन |
नोट |
| 1 | जीएनडी | मॉड्यूल ग्राउंड | 1 | |
| 2 | वीईई5 | वैकल्पिक ₹5.2 बिजली की आपूर्ति ₹ आवश्यक नहीं | ||
| 3 | LVTTL-I | मॉड-डीजल | मॉड्यूल डी-चयन; जब कम रखा जाता है तो मॉड्यूल को 2-वायर सीरियल इंटरफ़ेस कमांड का जवाब देने की अनुमति देता है | |
| 4 | LVTTL-O | बाधित करें | बाधित (बार); एक महत्वपूर्ण स्थिति की उपस्थिति को दर्शाता है जिसे सीरियल 2-वायर इंटरफेस पर पढ़ा जा सकता है | 2 |
| 5 | LVTTL-I | TX_DIS | ट्रांसमीटर निष्क्रिय; ट्रांसमीटर लेजर स्रोत बंद | |
| 6 | वीसीसी5 | +5 पावर सप्लाई | ||
| 7 | जीएनडी | मॉड्यूल ग्राउंड | 1 | |
| 8 | VCC3 | +3.3V पावर सप्लाई | ||
| 9 | VCC3 | +3.3V पावर सप्लाई | ||
| 10 | LVTTL-I | एससीएल | सीरियल 2-वायर इंटरफेस घड़ी | 2 |
| 11 | LVTTLI/O | एसडीए | सीरियल 2-वायर इंटरफेस डेटा लाइन | 2 |
| 12 | LVTTL-O | Mod_Abs | मॉड्यूल अनुपस्थित; मॉड्यूल मौजूद नहीं है इंगित करता है. मॉड्यूल में जमीन. | 2 |
| 13 | LVTTL-O | Mod_NR | मॉड्यूल तैयार नहीं है; XGIGA इसे TX/RX में RX_LOS और लॉस ऑफ लॉक के बीच एक तार्किक OR के रूप में परिभाषित करता है. | 2 |
| 14 | LVTTL-O | RX_LOS | रिसीवर सिग्नल हानि सूचक | 2 |
| 15 | जीएनडी | मॉड्यूल ग्राउंड | 1 | |
| 16 | जीएनडी | मॉड्यूल ग्राउंड | 1 | |
| 17 | सीएमएल-ओ | आर एंड डी- | रिसीवर इनवर्टेड डेटा आउटपुट | |
| 18 | सीएमएल-ओ | आरडी+ | रिसीवर गैर उलटा डेटा आउटपुट | |
| 19 | जीएनडी | मॉड्यूल ग्राउंड | 1 | |
| 20 | वीसीसी2 | +1.8V पावर सप्लाई ️ आवश्यक नहीं | ||
|
21 |
LVTTL-I |
P_Down/RST |
पावर डाउन; जब उच्च, कम शक्ति स्टैंड-बाय मोड में मॉड्यूल रखता है और P_Down के गिरते किनारे पर एक मॉड्यूल रीसेट शुरू होता है | |
| रीसेट; गिरते किनारे एक बिजली चक्र के बराबर, 2-वायर सीरियल इंटरफ़ेस सहित मॉड्यूल का एक पूर्ण रीसेट शुरू करता है। | ||||
| 22 | वीसीसी2 | +1.8V पावर सप्लाई ️ आवश्यक नहीं | ||
| 23 | जीएनडी | मॉड्यूल ग्राउंड | 1 | |
| 24 | पीईसीएल-आई | रिफ्. सी. एल. के+ | संदर्भ घड़ी गैर उलटा इनपुट, मेजबान बोर्ड पर एसी जुड़ा हुआ | 3 |
| 25 | पीईसीएल-आई | रिफ़. | संदर्भ घड़ी उलटा इनपुट, होस्ट बोर्ड पर एसी जुड़ा हुआ ️ आवश्यक नहीं | 3 |
| 26 | जीएनडी | मॉड्यूल ग्राउंड | 1 | |
| 27 | जीएनडी | मॉड्यूल ग्राउंड | 1 | |
| 28 | सीएमएल-आई | टीडी- | ट्रांसमीटर इनवर्टेड डेटा इनपुट | |
| 29 | सीएमएल-आई | टीडी+ | ट्रांसमीटर गैर उलटा डेटा इनपुट | |
| 30 | जीएनडी | मॉड्यूल ग्राउंड | 1 |
नोट्स:
1) मॉड्यूल के भीतर मॉड्यूल चेसिस ग्राउंड से मॉड्यूल सर्किट ग्राउंड अलग है।
2) खोलें कलेक्टर; 4.7k ∙ 10kohms के साथ 3.15V और 3.6V के बीच एक वोल्टेज के लिए मेजबान बोर्ड पर खींचा जाना चाहिए।
3) XFP-10GER के लिए संदर्भ घड़ी इनपुट की आवश्यकता नहीं है। यदि यह मौजूद है, तो इसे अनदेखा कर दिया जाएगा।
अनुशंसित ब्लॉक सर्किट
रूपरेखा आयाम
नियामक अनुपालन
| विशेषता | संदर्भ | प्रदर्शन |
| इलेक्ट्रोस्टैटिक डिस्चार्ज (ईएसडी) | IEC/EN 61000-4-2 | मानकों के अनुरूप |
| विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) |
एफसीसी भाग 15 वर्ग बी एन 55022 वर्ग बी (CISPR 22A) |
मानकों के अनुरूप |
| लेजर नेत्र सुरक्षा | एफडीए 21 सीएफआर 1040.10, 1040.11 आईईसी/ईएन 60825-1, 2 | वर्ग 1 लेजर उत्पाद |
| घटक पहचान | IEC/EN 60950, UL | मानकों के अनुरूप |
| ROHS | 2002/95/ईसी | मानकों के अनुरूप |
| ईएमसी | EN61000-3 | मानकों के अनुरूप |
