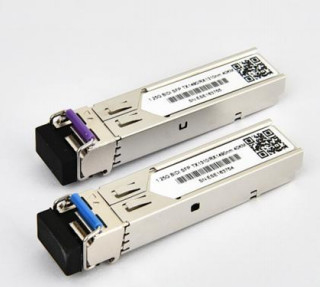

1.25Gbps SFP द्वि-दिशात्मक ट्रांससीवर, 20KM पहुंच Tx1310nm/Rx1490nm
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | गुआंग्डोंग, शेन्ज़ेन |
| ब्रांड नाम: | TAKFLY |
| प्रमाणन: | CE,ROHS,REACH,ISO9001,ISO14001 |
| मॉडल संख्या: | TK-Bxx92-3LCD20 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 पैसे |
|---|---|
| मूल्य: | US$0.01 ~ US$1200/PC |
| प्रसव के समय: | 3-7 कार्य दिवस |
| भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
|
विस्तार जानकारी |
|||
| अनुपात: | 50/50 | केंद्र तरंग दैर्ध्य: | 1450 एनएम |
|---|---|---|---|
| निविष्ट वस्तु का नुकसान: | ≤0.3 डीबी | सामान का भार: | 10 ग्राम |
| पैकेज का प्रकार: | नंगे फाइबर, 900um ढीली ट्यूब, 2 मिमी केबल | तरंगदैर्घ्य: | 1310 एनएम |
| एक्सिस संरेखण: | धीमी धुरी या तेज धुरी | तरंग दैर्ध्य रेंज: | 1310 एनएम, 1550 एनएम |
| आवेदन: | ऑप्टिकल संचार प्रणाली | फाड़नेवाला अनुपात: | 98/2 |
| भंडारण तापमान: | -40~+85℃ | पोर्ट संख्या: | 1x2 |
| फाइबर की लंबाई: | 1 मीटर | फाइबर: | पीएम कॉर्निंग 980 एनएम फाइबर |
| पावर हैंडलिंग क्षमता: | उच्च शक्ति | ||
| प्रमुखता देना: | Tx1310nm/Rx1490nm SFP द्विदिशात्मक ट्रांससीवर,1.25Gbps SFP द्विदिशात्मक ट्रांससीवर,20 किमी तक पहुंच SFP द्विदिशात्मक ट्रांससीवर |
||
उत्पाद विवरण
- एसएफपी-बीआईडीआई ट्रांससीवर उच्च प्रदर्शन, लागत प्रभावी मॉड्यूल हैं जो एसएमएफ के साथ 1.25Gbps/1.0625Gbps और 20KM ट्रांसमिशन दूरी की दोहरी डेटा दर का समर्थन करते हैं।
- ट्रांसीवर में तीन भाग होते हैंः एक एफपी लेजर ट्रांसमीटर, एक ट्रांस-इम्पेडेंस प्रीएम्पलीफायर (टीआईए) और एमसीयू नियंत्रण इकाई के साथ एकीकृत एक पिन फोटोड।सभी मॉड्यूल कक्षा I लेजर सुरक्षा आवश्यकताओं को पूरा करते हैं.
- ट्रांसीवर एसएफपी मल्टी-सोर्स एग्रीमेंट (एमएसए) और एसएफएफ-8472 के साथ संगत हैं। अधिक जानकारी के लिए, कृपया एसएफपी एमएसए देखें।
विशेषताएं
- 1.25Gbps/1.063Gbps के दोहरी डेटा दर संचालन
- 1310nm FP लेजर और 20 किमी के संचरण के लिए पिन फोटोडटेक्टर
- सरल एलसी पात्र के साथ एसएफपी एमएसए और एसएफएफ-8472 के अनुरूप
- डिजिटल डायग्नोस्टिक मॉनिटरिंग: आंतरिक या बाहरी कैलिब्रेशन
- SONET OC-24-LR-1 के साथ संगत
- RoHS के अनुरूप
- +3.3V सिंगल पावर सप्लाई
- ऑपरेटिंग केस तापमान सीमाः 0 °C से +70 °C (वाणिज्यिक) /-40 °C से +85 °C (औद्योगिक)
आवेदन
- गीगाबिट ईथरनेट
- फाइबर चैनल
- स्विच करने के लिए स्विच इंटरफ़ेस
- स्विच किए गए बैकप्लेन अनुप्रयोग
- राउटर/सर्वर इंटरफ़ेस
- अन्य ऑप्टिकल ट्रांसमिशन सिस्टम
मॉड्यूल ब्लॉक आरेख
पूर्ण अधिकतम रेटिंग
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई | रेफ. |
| अधिकतम आपूर्ति वोल्टेज | Vcc | -0.5 | 4.7 | वी | ||
| भंडारण तापमान | टीएस | -40 | 85 | °C | ||
| केस ऑपरेटिंग तापमान | शीर्ष | 0 | 70 | °C |
विद्युत विशेषताएं(TOP = 0 से 70°C, VCC = 3.15 से 3.60 वोल्ट)
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई | रेफ. |
| आपूर्ति वोल्टेज | Vcc | 3.15 | 3.3 | 3.6 | वी | |
| आपूर्ति करंट | आईसीसी | 185 | 280 | mA | ||
| ट्रांसमीटर | ||||||
| इनपुट अंतर प्रतिबाधा | रिन | 100 | ओ | 1 | ||
| एकल अंत डेटा इनपुट स्विंग | विन, पीपी | 250 | 1200 | mV | ||
| ट्रांसमिट डिसेबल वोल्टेज | वीडी | वीसीसी1।3 | Vcc | वी | ||
| ट्रांसमिट सक्षम वोल्टेज | VEN | गाय | वी + 0.8 | वी | 2 | |
| प्रसारण अक्षम करें दावा समय | 10 | हम | ||||
| रिसीवर | ||||||
| एकल अंत डेटा आउटपुट स्विंग | वूट, पीपी | 250 | 800 | mV | 3 | |
| डेटा आउटपुट वृद्धि समय | tr | 100 | 175 | पीएस | 4 | |
| डेटा आउटपुट का समय | टीएफ | 100 | 175 | पीएस | 4 | |
| लॉस दोष | वीएलओएस दोष | वीसीसी०।5 | VccHOST | वी | 5 | |
| एलओएस सामान्य | वीएलओएस मानक | गाय | वी + 05 | वी | 5 | |
| बिजली आपूर्ति अस्वीकृति | पीएसआर | 100 | एमवीपीपी | 6 | ||
नोट्स:
- सीधे TX डेटा इनपुट पिन से जुड़ा हुआ है।
- या खुला सर्किट।
- 100 ओम अंतर समाप्ति में।
- 20 ¢ 80 %
- सिग्नल का नुकसान LVTTL है. तर्क 0 सामान्य संचालन को दर्शाता है; तर्क 1 कोई संकेत नहीं पता लगाया दर्शाता है.
- रिसीवर की संवेदनशीलता 20 Hz से 1.5 MHz तक की पावर सप्लाई के साइनसॉइडल मॉड्यूलेशन के अनुरूप है, जो कि पावर सप्लाई फ़िल्टरिंग नेटवर्क के माध्यम से लागू किए गए निर्दिष्ट मूल्य तक है।
विद्युत इनपुट / आउटपुट विशेषताएं
| पैरामीटर | प्रतीक | मिनट. | प्रकार | मैक्स. | इकाई | नोट | |
| इनपुट वोल्टेज स्विंग | 120 | 820 | एमवीपीपी | 1 | |||
|
Tx इनपुट अक्षम करें |
H | एचआईवी | 2.0 | वीसीसी+0.3 |
वी |
||
| L | वीआईएल | 0 | 0.8 | ||||
|
Tx दोष आउटपुट |
H | वीओएच | 2.0 | वीसीसी+0.3 |
वी |
2 |
|
| L | VOL | 0 | 0.8 | ||||
| इनपुट अंतर प्रतिबाधा | ज़िन | 100 | ओ | ||||
| पैरामीटर | प्रतीक | मिनट. | प्रकार | मैक्स. | इकाई | नोट | |
| आउटपुट वोल्टेज स्विच | 340 | 650 | 800 | एमवीपीपी | 3 | ||
|
Rx LOS आउटपुट |
H | वीओएच | 2.0 | वीसीसी+0.3 | वी |
2 |
|
| L | VOL | 0 | 0.8 | ||||
नोट्स:
1. टीडी+/- मॉड्यूल के अंदर 100Ω अंतर समापन के साथ आंतरिक रूप से एसी युग्मित हैं।
2. Tx Fault और Rx LOS खुले कलेक्टर आउटपुट हैं, जिन्हें होस्ट बोर्ड पर 4.7k से 10kΩ प्रतिरोधकों के साथ खींचा जाना चाहिए। 2.0V और Vcc + 0.3V के बीच वोल्टेज खींचें।
3. आरडी+/- आउटपुट आंतरिक रूप से एसी जुड़ा हुआ है, और उपयोगकर्ता SERDES पर 100Ω (अंतर) के साथ समाप्त किया जाना चाहिए
ऑप्टिकल विशेषताएं
ट्रांसमीटर
| पैरामीटर | प्रतीक | मिनट. | प्रकार | मैक्स. | इकाई | नोट |
| ऑपरेटिंग तरंग दैर्ध्य | λC | 1260 | 1310 | 1360 | एनएम | |
| एवे. आउटपुट पावर (सक्षम) | पो | -9 | -3 | डीबीएम | 1 | |
| विलुप्त होने का अनुपात | इमरजेंसी | 10 | डीबी | 1 | ||
| आरएमएस स्पेक्ट्रल चौड़ाई | Δλ | 4 | एनएम | |||
| उदय/पतन का समय (20%~80%) | Tr/Tf | 0.26 | पीएस | 2 | ||
| आउटपुट नेत्र मुखौटा | Telcordia GR-253-CORE और ITU-T G.957 संगत | |||||
12^23-1 NRZ PRBS पैटर्न पर माप
2प्रेषक नेत्र मुखौटा परिभाषा
| पैरामीटर | प्रतीक | मिनट. | प्रकार | मैक्स. | इकाई | नोट |
| ऑपरेटिंग तरंग दैर्ध्य | 1470 | 1510 | एनएम | |||
| संवेदनशीलता | पीएसएन | -22 | डीबीएम | 1 | ||
| न्यूनतम अधिभार | पिमाक्स | -3 | डीबीएम | |||
| एलओएस दावा | पिताजी | -36 | डीबीएम | |||
| लॉस डी-एक्सेर्ट | पीडी | -24 | डीबीएम | 2 | ||
| एलओएस हाइस्टेरिसिस | पीडी-पीए | 0.5 | 6 | डीबी |
1. प्रकाश स्रोत 1310nm (1490nm) के साथ मापा गया, ER=10dB; BER =<10^-12 @PRBS=2^23-1 NRZ.
2. जब एलओएस डी-एसेर्ट किया जाता है, तो आरएक्स डेटा +/- आउटपुट सिग्नल आउटपुट होता है.
पिन परिभाषाएँ और कार्य
| पिन | नाम | कार्य | नोट्स |
| 1 | वीईटी | Tx मिट्टी | |
| 2 | Tx दोष | Tx दोष संकेत, ओपन कलेक्टर आउटपुट, सक्रिय H | 1 |
| 3 | Tx अक्षम करें | LVTTL इनपुट, आंतरिक पुल-अप, Tx अक्षम पर | 2 |
| 4 | MOD-DEF2 | दो तार सीरियल इंटरफ़ेस डेटा इनपुट/आउटपुट (एसडीए) | 3 |
| 5 | MOD-DEF1 | दो तार सीरियल इंटरफेस क्लॉक इनपुट (SCL) | 3 |
| 6 | MOD-DEF0 | मॉडल वर्तमान संकेत | 3 |
| 7 | दर का चयन करें | कोई संबंध नहीं | |
| 8 | एलओएस | Rx संकेत की हानि, ओपन कलेक्टर आउटपुट, सक्रिय H | 4 |
| 9 | VeeR | Rx ग्राउंड | |
| 10 | VeeR | Rx ग्राउंड | |
| 11 | VeeR | Rx ग्राउंड | |
| 12 | आर एंड डी- | रिवर्स प्राप्त डेटा आउट | 5 |
| 13 | आरडी+ | प्राप्त डेटा बाहर | 5 |
| 14 | VeeR | Rx ग्राउंड | |
| 15 | वीसीआर | Rx बिजली की आपूर्ति | |
| 16 | VccT | Tx पावर सप्लाई | |
| 17 | वीईटी | Tx मिट्टी | |
| 18 | टीडी+ | में डेटा प्रेषित करें | 6 |
| 19 | टीडी- | इनवर्स ट्रांसमिशन डेटा | 6 |
| 20 | वीईटी | Tx मिट्टी |
नोट्स:
- जब उच्च, यह आउटपुट किसी प्रकार के लेजर दोष को इंगित करता है। कम सामान्य संचालन को इंगित करता है। और मेजबान बोर्ड पर 4.7 10KΩ प्रतिरोध के साथ खींचा जाना चाहिए।
- TX अक्षम एक इनपुट है जिसका उपयोग ट्रांसमीटर ऑप्टिकल आउटपुट को बंद करने के लिए किया जाता है। यह मॉड्यूल के अंदर एक 4.7 ️ 10KΩ प्रतिरोधक के साथ खींचा जाता है। इसकी स्थितियां हैंः कम (0 ️ 0.8V): ट्रांसमीटर चालू (>0.8, < 2.0V): अपरिभाषित उच्च (2.0V~Vcc+0.3V): ट्रांसमीटर अक्षम खुला: ट्रांसमीटर अक्षम
- Mod-Def 0,1,2. ये मॉड्यूल परिभाषा पिन हैं. उन्हें मेजबान बोर्ड पर 4.7K ‡ 10KΩ प्रतिरोधक के साथ खींचा जाना चाहिए. खींचने वाला वोल्टेज VccT या VccR होना चाहिए.
- Mod-Def 0 मॉड्यूल द्वारा यह इंगित करने के लिए ग्राउंड किया गया है कि मॉड्यूल मौजूद है Mod-Def 1 सीरियल आईडी के लिए दो तार सीरियल इंटरफ़ेस की घड़ी लाइन है
- Mod-Def 2 सीरियल आईडी के लिए दो तार सीरियल इंटरफ़ेस की डेटा लाइन है
- जब उच्च, यह आउटपुट संकेत संकेत (LOS) का नुकसान दर्शाता है। कम सामान्य संचालन दर्शाता है।
- आरडी+/-: ये अंतर रिसीवर आउटपुट हैं। ये एसी युग्मित 100Ω अंतर लाइनें हैं जिन्हें उपयोगकर्ता SERDES पर 100Ω (अंतर) के साथ समाप्त किया जाना चाहिए।एसी युग्मन मॉड्यूल के अंदर किया जाता है और इस प्रकार मेजबान बोर्ड पर आवश्यक नहीं है.
- टीडी+/-: ये अंतर ट्रांसमीटर इनपुट हैं। ये मॉड्यूल के अंदर 100Ω अंतर समापन के साथ एसी-जोड़े, अंतर लाइनें हैं।एसी युग्मन मॉड्यूल के अंदर किया जाता है और इस प्रकार मेजबान बोर्ड पर आवश्यक नहीं है.
डिजिटल निदान कार्य
TAKFLY TK-B3424-3LCD20 ट्रांससीवर SFP MSA में परिभाषित 2-वायर सीरियल संचार प्रोटोकॉल का समर्थन करते हैं। यह GBIC मानक में परिभाषित E2PROM से बहुत निकटता से संबंधित है,एक ही विद्युत विनिर्देशों के साथ.
मानक एसएफपी सीरियल आईडी पहचान जानकारी तक पहुंच प्रदान करता है जो ट्रांससीवर की क्षमताओं, मानक इंटरफेस, निर्माता और अन्य जानकारी का वर्णन करता है।
इसके अतिरिक्त, TAKFLY SFP ट्रांससीवर एक अद्वितीय उन्नत डिजिटल डायग्नोस्टिक मॉनिटरिंग इंटरफेस प्रदान करते हैं, जो ट्रांससीवर तापमान जैसे डिवाइस ऑपरेटिंग मापदंडों तक वास्तविक समय में पहुंच की अनुमति देता है,लेजर पूर्वाग्रह वर्तमान, प्रसारित ऑप्टिकल शक्ति, प्राप्त ऑप्टिकल शक्ति और ट्रांससीवर आपूर्ति वोल्टेज। यह अलार्म और चेतावनी संकेतों की एक परिष्कृत प्रणाली को भी परिभाषित करता है,जो अंतिम उपयोगकर्ताओं को चेतावनी देता है जब विशिष्ट परिचालन मापदंड कारखाने की निर्धारित सामान्य सीमा से बाहर होते हैं.
एसएफपी एमएसए ई2पीआरओएम में 256-बाइट मेमोरी मैप को परिभाषित करता है जो 8बिट पते 1010000एक्स (ए0एच) पर 2-वायर सीरियल इंटरफेस पर सुलभ है।डिजिटल डायग्नोस्टिक मॉनिटरिंग इंटरफेस 8 बिट पता 1010001X (A2h) का उपयोग करता है, तो मूल रूप से परिभाषित सीरियल आईडी स्मृति मानचित्र अपरिवर्तित रहता है। इंटरफ़ेस के समान है,और इस प्रकार GBIC विनिर्देश और SFP मल्टी सोर्स समझौते दोनों के साथ पूरी तरह से पिछड़े संगत है.
ऑपरेटिंग और डायग्नोस्टिक्स जानकारी की निगरानी और रिपोर्ट डिजिटल डायग्नोस्टिक्स ट्रांससीवर कंट्रोलर (डीडीटीसी) द्वारा ट्रांससीवर के अंदर की जाती है, जिसे 2-वायर सीरियल इंटरफेस के माध्यम से एक्सेस किया जाता है।जब सीरियल प्रोटोकॉल सक्रिय है, सीरियल क्लॉक सिग्नल (SCL, Mod Def 1) मेजबान द्वारा उत्पन्न किया जाता है। सकारात्मक किनारे SFP ट्रांससीवर में उन खंडों में डेटा क्लॉक करते हैं जो E2PROM के लेखन-संरक्षित नहीं हैं।नकारात्मक किनारा एसएफपी ट्रांससीवर से डेटा घड़ी. सीरियल डेटा सिग्नल (SDA, Mod Def 2) सीरियल डेटा ट्रांसफर के लिए द्विदिशात्मक है. होस्ट सीरियल प्रोटोकॉल सक्रियण की शुरुआत और अंत को चिह्नित करने के लिए SCL के साथ मिलकर SDA का उपयोग करता है.यादों को 8-बिट डेटा शब्दों की एक श्रृंखला के रूप में व्यवस्थित किया जाता है जिन्हें व्यक्तिगत रूप से या क्रमशः संबोधित किया जा सकता है. TK-B3424-3LCD20 के लिए डिजिटल निदान डिफ़ॉल्ट रूप से आंतरिक रूप से कैलिब्रेट है.
विशिष्ट इंटरफेस सर्किट
पैकेज आयाम
विनियामक अनुपालन
| विशेषता | संदर्भ | प्रदर्शन |
| इलेक्ट्रोस्टैटिक डिस्चार्ज (ईएसडी) | IEC/EN 61000-4-2 | मानकों के अनुरूप |
| विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) | एफसीसी भाग 15 वर्ग बी एन 55022 वर्ग बी (सीआईएसपीआर 22 ए) | मानकों के अनुरूप |
| लेजर नेत्र सुरक्षा | एफडीए 21 सीएफआर 1040.10, 1040.11 आईईसी/ईएन 60825-1, 2 | वर्ग 1 लेजर उत्पाद |
| घटक पहचान | IEC/EN 60950, UL | मानकों के अनुरूप |
| ROHS | 2002/95/ईसी | मानकों के अनुरूप |
| ईएमसी | EN61000-3 | मानकों के अनुरूप |
