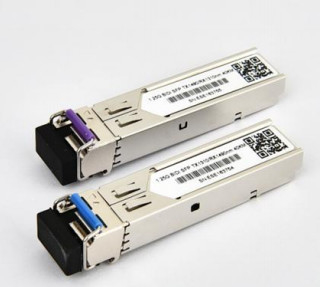

1.25Gbps SFP द्वि-दिशात्मक ट्रांससीवर, 40KM पहुंच Tx1310nm/Rx1490nm
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | गुआंग्डोंग, शेन्ज़ेन |
| ब्रांड नाम: | TAKFLY |
| प्रमाणन: | CE,ROHS,REACH,ISO9001,ISO14001 |
| मॉडल संख्या: | TK-Bxx92-3LCD20 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 पैसे |
|---|---|
| मूल्य: | US$0.01 ~ US$1200/PC |
| प्रसव के समय: | 3-7 कार्य दिवस |
| भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
|
विस्तार जानकारी |
|||
| अनुपात: | 50/50 | केंद्र तरंग दैर्ध्य: | 1450 एनएम |
|---|---|---|---|
| निविष्ट वस्तु का नुकसान: | ≤0.3 डीबी | सामान का भार: | 10 ग्राम |
| पैकेज का प्रकार: | नंगे फाइबर, 900um ढीली ट्यूब, 2 मिमी केबल | तरंगदैर्घ्य: | 1310 एनएम |
| एक्सिस संरेखण: | धीमी धुरी या तेज धुरी | तरंग दैर्ध्य रेंज: | 1310 एनएम, 1550 एनएम |
| आवेदन: | ऑप्टिकल संचार प्रणाली | फाड़नेवाला अनुपात: | 98/2 |
| भंडारण तापमान: | -40~+85℃ | पोर्ट संख्या: | 1x2 |
| फाइबर की लंबाई: | 1 मीटर | फाइबर: | पीएम कॉर्निंग 980 एनएम फाइबर |
| पावर हैंडलिंग क्षमता: | उच्च शक्ति | ||
| प्रमुखता देना: | 40 किमी तक पहुँचने वाला एसएफपी द्विदिशात्मक ट्रांससीवर,1.25Gbps SFP द्विदिशात्मक ट्रांससीवर,Tx1310nm/Rx1490nm SFP द्विदिशात्मक ट्रांससीवर |
||
उत्पाद विवरण
- SFP-BIDI ट्रांसीवर उच्च प्रदर्शन, लागत प्रभावी मॉड्यूल हैं जो 1.25Gbps/1.0625Gbps की दोहरी डेटा-दर और SMF के साथ 40KM ट्रांसमिशन दूरी का समर्थन करते हैं।
- ट्रांसीवर में तीन खंड होते हैं: एक डीएफबी लेजर ट्रांसमीटर, एक ट्रांस-प्रतिबाधा प्रीएम्प्लीफायर (टीआईए) और एमसीयू नियंत्रण इकाई के साथ एकीकृत एक पिन फोटोडायोड। सभी मॉड्यूल कक्षा I लेजर सुरक्षा आवश्यकताओं को पूरा करते हैं।
- ट्रांसीवर एसएफपी मल्टी-सोर्स एग्रीमेंट (एमएसए) और एसएफएफ-8472 के साथ संगत हैं। अधिक जानकारी के लिए कृपया एसएफपी एमएसए देखें।
विशेषताएँ
- 1.25Gbps/1.063Gbps ऑपरेशन की दोहरी डेटा-दर
- 40KM ट्रांसमिशन के लिए 1310nm DFB लेजर और पिन फोटोडिटेक्टर
- सिंप्लेक्स एलसी रिसेप्टेकल के साथ एसएफपी एमएसए और एसएफएफ-8472 के अनुरूप
- डिजिटल डायग्नोस्टिक मॉनिटरिंग: आंतरिक अंशांकन या बाहरी अंशांकन
- SONET OC-24-LR-1 के साथ संगत
- RoHS के साथ संगत
- +3.3V एकल बिजली आपूर्ति
- ऑपरेटिंग केस तापमान रेंज: 0 डिग्री सेल्सियस से +70 डिग्री सेल्सियस (वाणिज्यिक) / -40 डिग्री सेल्सियस से +85 डिग्री सेल्सियस (औद्योगिक)
अनुप्रयोग
- गीगाबिट ईथरनेट
- फाइबर चैनल
- स्विच इंटरफ़ेस पर स्विच करें
- बैकप्लेन अनुप्रयोगों को स्विच किया गया
- राउटर/सर्वर इंटरफ़ेस
- अन्य ऑप्टिकल ट्रांसमिशन सिस्टम
मॉड्यूल अवरोध पैदा करना आरेख
निरपेक्ष अधिकतम रेटिंग
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई | रेफरी. |
| अधिकतम आपूर्ति वोल्टेज | वी.सी.सी | -0.5 | 4.7 | वी | ||
| भंडारण तापमान | टी | -40 | 85 | डिग्री सेल्सियस | ||
| केस ऑपरेटिंग तापमान | शीर्ष | 0 | 70 | डिग्री सेल्सियस |
विद्युतीय विशेषताएँ(टॉप = 0 से 70℃, वीसीसी = 3.15 से 3.60 वोल्ट)
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई | रेफरी. |
| वोल्टेज आपूर्ति | वी.सी.सी | 3.15 | 3.3 | 3.6 | वी | |
| आपूर्ति वर्तमान | आईसीसी | 185 | 280 | एमए | ||
| ट्रांसमीटर | ||||||
| इनपुट अंतर प्रतिबाधा | रिन | 100 | Ω | 1 | ||
| सिंगल एंडेड डेटा इनपुट स्विंग | विन, पी.पी | 250 | 1200 | एमवी | ||
| ट्रांसमिशन अक्षम वोल्टेज | वीडी | वीसीसी-1.3 | वी.सी.सी | वी | ||
| ट्रांसमिट सक्षम वोल्टेज | वेंचर | वी | वी+ 0.8 | वी | 2 | |
| ट्रांसमिट डिसएबल एसर्ट टाइम | 10 | हम | ||||
| रिसीवर | ||||||
| सिंगल एंडेड डेटा आउटपुट स्विंग | वाउट, पीपी | 250 | 800 | एमवी | 3 | |
| डेटा आउटपुट बढ़ने का समय | टी.आर. | 100 | 175 | पी.एस. | 4 | |
| डेटा आउटपुट में गिरावट का समय | tf | 100 | 175 | पी.एस. | 4 | |
| लॉस दोष | वीएलओएस दोष | वीसीसी–0.5 | VccHOST | वी | 5 | |
| लॉस सामान्य | वीएलओएस मानदंड | वी | वी+0.5 | वी | 5 | |
| बिजली आपूर्ति अस्वीकृति | पीएसआर | 100 | एमवीपी | 6 |
टिप्पणियाँ:
- TX डेटा इनपुट पिन से सीधे जुड़ा हुआ। इसके बाद एसी को जोड़ा गया
- या ओपन सर्किट.
- 100 ओम अंतर समाप्ति में।
- 20 - 80 %
- सिग्नल का नुकसान एलवीटीटीएल है। तर्क 0 सामान्य संचालन को इंगित करता है; तर्क 1 इंगित करता है कि कोई सिग्नल नहीं मिला।
- रिसीवर संवेदनशीलता अनुशंसित बिजली आपूर्ति फ़िल्टरिंग नेटवर्क के माध्यम से लागू निर्दिष्ट मूल्य तक 20 हर्ट्ज से 1.5 मेगाहर्ट्ज की बिजली आपूर्ति साइनसॉइडल मॉड्यूलेशन के अनुरूप है।
विद्युतीय इनपुट / उत्पादन विशेषताएँ
| पैरामीटर | प्रतीक | न्यूनतम. | प्रकार | अधिकतम. | इकाई | टिप्पणी | |
| अंतर. इनपुट वोल्टेज स्विंग | 120 | 820 | एमवीपी | 1 | |||
|
टीएक्स इनपुट अक्षम करें |
एच | VIH | 2.0 | वीसीसी+0.3 |
वी |
||
| एल | विलास | 0 | 0.8 | ||||
|
टीएक्स फॉल्ट आउटपुट |
एच | वोह | 2.0 | वीसीसी+0.3 |
वी |
2 |
|
| एल | वॉल्यूम | 0 | 0.8 | ||||
| इनपुट अंतर. मुक़ाबला | ज़िन | 100 | Ω | ||||
| पैरामीटर | प्रतीक | न्यूनतम. | प्रकार | अधिकतम. | इकाई | टिप्पणी | |
| अंतर. आउटपुट वोल्टेज स्विंग | 340 | 650 | 800 | एमवीपी | 3 | ||
|
आरएक्स एलओएस आउटपुट |
एच | वोह | 2.0 | वीसीसी+0.3 | वी |
2 |
|
| एल | वॉल्यूम | 0 | 0.8 | ||||
टिप्पणियाँ:
1. टीडी+/- मॉड्यूल के अंदर 100Ω अंतर समाप्ति के साथ आंतरिक रूप से एसी युग्मित हैं।
2. टीएक्स फॉल्ट और आरएक्स एलओएस खुले कलेक्टर आउटपुट हैं, जिन्हें होस्ट बोर्ड पर 4.7k से 10kΩ प्रतिरोधों के साथ खींचा जाना चाहिए। 2.0V और Vcc+0.3V के बीच वोल्टेज खींचें।
3. आरडी+/- आउटपुट आंतरिक रूप से एसी युग्मित हैं, और उपयोगकर्ता SERDES पर 100Ω (अंतर) के साथ समाप्त किया जाना चाहिए
ऑप्टिकल विशेषताएँ
ट्रांसमीटर
| पैरामीटर | प्रतीक | न्यूनतम. | प्रकार | अधिकतम. | इकाई | टिप्पणी |
| संचालन तरंगदैर्घ्य | λC | 1260 | 1310 | 1360 | एनएम | |
| Ave. आउटपुट पावर (सक्षम) | पीओ | -5 | 0 | डी बी एम | 1 | |
| विलुप्ति अनुपात | एर | 10 | डीबी | 1 | ||
| आरएमएस वर्णक्रमीय चौड़ाई | Δλ | 4 | एनएम | |||
| उत्थान/पतन का समय (20%~80%) | टीआर/टीएफ | 0.26 | पी.एस. | 2 | ||
| आउटपुट आई मास्क | Telcordia GR-253-CORE और ITU-T G.957 संगत | |||||
1. 2^23-1 एनआरजेड पीआरबीएस पैटर्न पर मापें
2. ट्रांसमीटर आई मास्क परिभाषा
| पैरामीटर | प्रतीक | न्यूनतम. | प्रकार | अधिकतम. | इकाई | टिप्पणी |
| संचालन तरंगदैर्घ्य | 1470 | 1510 | एनएम | |||
| संवेदनशीलता | पसेन | -24 | डी बी एम | 1 | ||
| न्यूनतम. अधिभार | पिमैक्स | -3 | डी बी एम | |||
| लॉस दावा | देहात | -36 | डी बी एम | |||
| एलओएस डी-एसर्ट | पी.डी. | -30 | डी बी एम | 2 | ||
| एलओएस हिस्टैरिसीस | पीडी-पीए | 0.5 | 6 | डीबी |
1. प्रकाश स्रोत 1310nm (1490nm), ER=10dB से मापा गया; बीईआर =<10^-12 @पीआरबीएस=2^23-1 एनआरजेड।
2. जब LOS डी-एसेरेटेड होता है, तो RX डेटा+/- आउटपुट सिग्नल आउटपुट होता है।
नत्थी करना परिभाषाएं और कार्य
| नत्थी करना | नाम | समारोह | टिप्पणियाँ | |
| 1 | वी.ई.ई.टी | टीएक्स ग्राउंड | ||
| 2 | टीएक्स दोष | टीएक्स दोष संकेत, ओपन कलेक्टर आउटपुट, सक्रिय "एच" | 1 | |
| 3 | टीएक्स अक्षम करें | एलवीटीटीएल इनपुट, आंतरिक पुल-अप, "एच" पर टीएक्स अक्षम | 2 | |
| 4 | एमओडी-DEF2 | 2 तार सीरियल इंटरफ़ेस डेटा इनपुट/आउटपुट (एसडीए) | 3 | |
| 5 | एमओडी-डीईएफ1 | 2 तार सीरियल इंटरफ़ेस क्लॉक इनपुट (एससीएल) | 3 | |
| 6 | MOD-DEF0 | मॉडल वर्तमान संकेत | 3 | |
| 7 | दर चयन करें | कोई कनेक्शन नहीं | ||
| 8 | लॉस | सिग्नल की आरएक्स हानि, ओपन कलेक्टर आउटपुट, सक्रिय "एच" | 4 | |
| 9 | वीर | आरएक्स ग्राउंड | ||
| 10 | वीर | आरएक्स ग्राउंड | ||
| 11 | वीर | आरएक्स ग्राउंड | ||
| 12 | आरडी- | उलटा प्राप्त डेटा बाहर | 5 | |
| 13 | आरडी+ | प्राप्त डेटा बाहर | 5 | |
| 14 | वीर | आरएक्स ग्राउंड | ||
| 15 | वीसीसीआर | आरएक्स बिजली की आपूर्ति | ||
| 16 | वीसीसीटी | टीएक्स बिजली की आपूर्ति | ||
| 17 | वी.ई.ई.टी | टीएक्स ग्राउंड | ||
| 18 | टीडी+ | में डेटा संचारित करें | 6 | |
| 19 | टीडी- | उलटा डेटा संचारित करें | 6 | |
| 20 | वी.ई.ई.टी | टीएक्स ग्राउंड |
टिप्पणियाँ:
- उच्च होने पर, यह आउटपुट किसी प्रकार की लेजर खराबी का संकेत देता है। निम्न सामान्य संचालन को इंगित करता है। और इसे होस्ट बोर्ड पर 4.7 - 10KΩ अवरोधक के साथ खींचा जाना चाहिए।
- TX डिसेबल एक इनपुट है जिसका उपयोग ट्रांसमीटर ऑप्टिकल आउटपुट को बंद करने के लिए किया जाता है। इसे 4.7 - 10KΩ अवरोधक के साथ मॉड्यूल के भीतर खींचा जाता है। इसके राज्य हैं:
निम्न (0 - 0.8V): ट्रांसमीटर (>0.8, <2.0V): अपरिभाषित
उच्च (2.0V~Vcc+0.3V): ट्रांसमीटर अक्षम ओपन: ट्रांसमीटर अक्षम
मॉड-डेफ़ 0,1,2. ये मॉड्यूल परिभाषा पिन हैं। उन्हें होस्ट बोर्ड पर 4.7K - 10KΩ अवरोधक के साथ खींचा जाना चाहिए। पुल-अप वोल्टेज VccT या VccR होगा।
मॉड-डेफ़ 0 को मॉड्यूल द्वारा ग्राउंड किया गया है ताकि यह इंगित किया जा सके कि मॉड्यूल मौजूद है मॉड-डेफ़ 1 सीरियल आईडी के लिए दो तार सीरियल इंटरफ़ेस की क्लॉक लाइन है
मॉड-डेफ़ 2 सीरियल आईडी के लिए दो वायर सीरियल इंटरफ़ेस की डेटा लाइन है
उच्च होने पर, यह आउटपुट सिग्नल की हानि (एलओएस) को इंगित करता है। निम्न सामान्य संचालन को इंगित करता है।
आरडी+/-: ये विभेदक रिसीवर आउटपुट हैं। वे एसी युग्मित 100Ω अंतर रेखाएं हैं जिन्हें उपयोगकर्ता SERDES पर 100Ω (अंतर) के साथ समाप्त किया जाना चाहिए। एसी कपलिंग मॉड्यूल के अंदर की जाती है और इसलिए होस्ट बोर्ड पर इसकी आवश्यकता नहीं होती है।
टीडी+/-: ये विभेदक ट्रांसमीटर इनपुट हैं। वे मॉड्यूल के अंदर 100Ω अंतर समाप्ति के साथ एसी-युग्मित, अंतर रेखाएं हैं। एसी कपलिंग मॉड्यूल के अंदर की जाती है और इसलिए होस्ट बोर्ड पर इसकी आवश्यकता नहीं होती है।
डिजिटल डायग्नोस्टिक कार्य
TAKFLY TK-B3424-3LCD40 ट्रांसीवर एसएफपी एमएसए में परिभाषित 2-तार सीरियल संचार प्रोटोकॉल का समर्थन करते हैं। यह समान विद्युत विशिष्टताओं के साथ GBIC मानक में परिभाषित E2PROM से बहुत निकटता से संबंधित है।
मानक एसएफपी सीरियल आईडी पहचान जानकारी तक पहुंच प्रदान करती है जो ट्रांसीवर की क्षमताओं, मानक इंटरफेस, निर्माता और अन्य जानकारी का वर्णन करती है।
इसके अतिरिक्त, TAKFLY SFP ट्रांससीवर्स एक अद्वितीय उन्नत डिजिटल डायग्नोस्टिक मॉनिटरिंग इंटरफ़ेस प्रदान करते हैं, जो ट्रांसीवर तापमान, लेजर बायस करंट, ट्रांसमिटेड ऑप्टिकल पावर, प्राप्त ऑप्टिकल पावर और ट्रांसीवर सप्लाई वोल्टेज जैसे डिवाइस ऑपरेटिंग मापदंडों तक वास्तविक समय तक पहुंच की अनुमति देता है। यह अलार्म और चेतावनी झंडों की एक परिष्कृत प्रणाली को भी परिभाषित करता है, जो अंतिम उपयोगकर्ताओं को सचेत करता है जब विशेष ऑपरेटिंग पैरामीटर फैक्ट्री द्वारा निर्धारित सामान्य सीमा से बाहर होते हैं।
एसएफपी एमएसए E2PROM में 256-बाइट मेमोरी मैप को परिभाषित करता है जो 8 बिट एड्रेस 1010000X (A0h) पर 2-वायर सीरियल इंटरफ़ेस पर पहुंच योग्य है। डिजिटल डायग्नोस्टिक मॉनिटरिंग इंटरफ़ेस 8 बिट एड्रेस 1010001X (A2h) का उपयोग करता है, इसलिए मूल रूप से परिभाषित सीरियल आईडी मेमोरी मैप अपरिवर्तित रहता है। इंटरफ़ेस समान है, और इस प्रकार जीबीआईसी विशिष्टता और एसएफपी मल्टी सोर्स समझौते दोनों के साथ पूरी तरह से पिछड़ा संगत है।
ऑपरेटिंग और डायग्नोस्टिक्स जानकारी की निगरानी और रिपोर्ट ट्रांसीवर के अंदर एक डिजिटल डायग्नोस्टिक्स ट्रांसीवर कंट्रोलर (डीडीटीसी) द्वारा की जाती है, जिसे 2-तार सीरियल इंटरफ़ेस के माध्यम से एक्सेस किया जाता है। जब सीरियल प्रोटोकॉल सक्रिय होता है, तो होस्ट द्वारा सीरियल क्लॉक सिग्नल (एससीएल, मॉड डेफ 1) उत्पन्न होता है। पॉजिटिव एज एसएफपी ट्रांसीवर में डेटा को E2PROM के उन सेगमेंट में क्लॉक करता है जो राइट-प्रोटेक्टेड नहीं हैं। नकारात्मक किनारा एसएफपी ट्रांसीवर से डेटा देखता है। सीरियल डेटा सिग्नल (एसडीए, मॉड डेफ 2) सीरियल डेटा ट्रांसफर के लिए द्वि-दिशात्मक है। सीरियल प्रोटोकॉल सक्रियण की शुरुआत और अंत को चिह्नित करने के लिए होस्ट एससीएल के साथ मिलकर एसडीए का उपयोग करता है। यादें 8-बिट डेटा शब्दों की एक श्रृंखला के रूप में व्यवस्थित की जाती हैं जिन्हें व्यक्तिगत या क्रमिक रूप से संबोधित किया जा सकता है। TK-B3424-3LCD40 के लिए डिजिटल डायग्नोस्टिक्स डिफ़ॉल्ट रूप से आंतरिक रूप से कैलिब्रेट किए जाते हैं।
ठेठ इंटरफ़ेस सर्किट
पैकेट DIMENSIONS
नियामक अनुपालन
| विशेषता | संदर्भ | प्रदर्शन | |
| इलेक्ट्रोस्टैटिक डिस्चार्ज (ईएसडी) | आईईसी/ईएन 61000-4-2 | मानकों के अनुरूप | |
| विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) | एफसीसी भाग 15 कक्षा बी ईएन 55022 कक्षा बी (सीआईएसपीआर 22ए) | मानकों के अनुरूप | |
| लेजर नेत्र सुरक्षा | एफडीए 21सीएफआर 1040.10, 1040.11 आईईसी/ईएन 60825-1, 2 | कक्षा 1 लेजर उत्पाद | |
| घटक पहचान | आईईसी/ईएन 60950, यूएल | मानकों के अनुरूप | |
| आरओएचएस | 2002/95/ईसी | मानकों के अनुरूप | |
| ईएमसी | EN61000-3 | मानकों के अनुरूप | |
