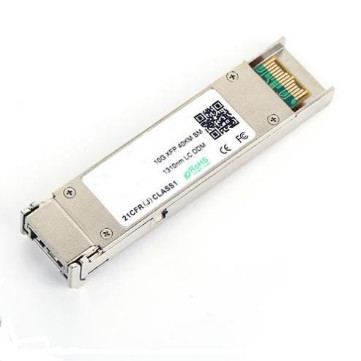

धीमी या तेज़ धुरी में 40 किमी संचरण दूरी के लिए 10Gbps 1310nm XFP ऑप्टिकल ट्रांससीवर
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | गुआंग्डोंग, शेन्ज़ेन |
| ब्रांड नाम: | TAKFLY |
| प्रमाणन: | CE,ROHS,REACH,ISO9001,ISO14001 |
| मॉडल संख्या: | एक्सएफपी-टीके1392-एलसी40 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 पैसे |
|---|---|
| मूल्य: | US$0.01 ~ US$1200/PC |
| प्रसव के समय: | 3-7 कार्य दिवस |
| भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
|
विस्तार जानकारी |
|||
| अनुपात: | 50/50 | केंद्र तरंग दैर्ध्य: | 1450 एनएम |
|---|---|---|---|
| निविष्ट वस्तु का नुकसान: | ≤0.3 डीबी | सामान का भार: | 10 ग्राम |
| पैकेज का प्रकार: | नंगे फाइबर, 900um ढीली ट्यूब, 2 मिमी केबल | तरंगदैर्घ्य: | 1310 एनएम |
| एक्सिस संरेखण: | धीमी धुरी या तेज धुरी | तरंग दैर्ध्य रेंज: | 1310 एनएम, 1550 एनएम |
| आवेदन: | ऑप्टिकल संचार प्रणाली | फाड़नेवाला अनुपात: | 98/2 |
| भंडारण तापमान: | -40~+85℃ | पोर्ट संख्या: | 1x2 |
| फाइबर की लंबाई: | 1 मीटर | फाइबर: | पीएम कॉर्निंग 980 एनएम फाइबर |
| पावर हैंडलिंग क्षमता: | उच्च शक्ति | ||
| प्रमुखता देना: | 40KM XFP ऑप्टिकल ट्रांससीवर,1310nm XFP ऑप्टिकल ट्रांससीवर,10Gbps XFP ऑप्टिकल ट्रांससीवर |
||
उत्पाद विवरण
-
TAKFLY XFP-TK1392-LC40 लघु रूप कारक 10G (XFP) ट्रांससीवर वर्तमान XFP मल्टी-सोर्स एग्रीमेंट (MSA) विनिर्देश1 के अनुरूप हैं।वे IEEE 802 के अनुसार 10-गीगाबिट ईथरनेट10GBASE-LR/LW के अनुरूप हैं.3ae और 10G फाइबर चैनल. डिजिटल डायग्नोस्टिक्स फ़ंक्शन एक 2-वायर सीरियल इंटरफेस के माध्यम से उपलब्ध हैं, जैसा कि XFP MSA में निर्दिष्ट है.ट्रांससीवर RoHS के अनुरूप है और निर्देशन 2002/95/EC के अनुसार सीसा मुक्त है3.
विशेषताएं
- गर्म-प्लग करने योग्य XFP पदचिह्न
- 9.95Gb/s से 11.3Gb/s बिट दरों का समर्थन करता है
- XFI लूपबैक मोड
- RoHS-6 अनुरूप (लीड मुक्त)
- शक्ति अपव्यय < 1.5W
- केस तापमान सीमाः -5°C से 70°C
- अधिकतम लिंक लंबाई 20 किमी
- अनकूल्ड 1310nm डीएफबी लेजर
- पूर्ण डुप्लेक्स एलसी कनेक्टर
- कोई संदर्भ घड़ी आवश्यक नहीं है
- अंतर्निहित डिजिटल नैदानिक कार्य
-
मानक जमानत जारी करने की व्यवस्था
आवेदन
- 10GBASE-LR/LW 10G ईथरनेट
- 10G फाइबर चैनल
- SONET OC-192 SR-1 SDH STM I-64.
पूर्ण अधिकतम रेटिंग
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| अधिकतम आपूर्ति वोल्टेज | Vcc3 | -0.5 | 4.0 | वी | |
| भंडारण तापमान | टीएस | -40 | 85 | °सी | |
| केस ऑपरेटिंग तापमान | टीमामला | -5 | 70 | °सी |
विद्युत विशेषताएं(Tओपी = -५ से ७०°सी, वीCC3 = 3.13 से 3.45 वोल्ट)
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई | रेफ. |
| आपूर्ति वोल्टेज #2 | Vcc3 | 3.13 | 3.45 | वी | ||
| आपूर्ति करंट Vcc3 आपूर्ति | Icc3 | 450 | mA | |||
|
मॉड्यूल कुल शक्ति |
पी |
1.5 | W | 1 | ||
| ट्रांसमीटर | ||||||
| इनपुट अंतर प्रतिबाधा | रिन | 100 | ओ | 2 | ||
|
अंतर डेटा इनपुट स्विंग |
विन, पीपी | 120 | 820 | mV | ||
| ट्रांसमिट डिसेबल वोल्टेज | वीडी | 2.0 | Vcc | वी | 3 | |
| ट्रांसमिट सक्षम वोल्टेज | VEN |
जीएनडी |
जीएनडी + 0.8 |
वी | ||
| प्रसारण अक्षम करें दावा समय | 10 | हम | ||||
| रिसीवर | ||||||
|
अंतर डेटा आउटपुट स्विंग |
वूट, पीपी | 340 | 650 | 850 | mV | 4 |
| डेटा आउटपुट वृद्धि समय | tr | 38 | पीएस | 5 | ||
| डेटा आउटपुट का समय | टीएफ | 38 | पीएस | 5 | ||
| लॉस दोष | वीएलओएस दोष | वीसीसी०।5 | VccHOST | वी | 6 | |
| एलओएस सामान्य | वीएलओएस मानक |
जीएनडी |
जीएनडी+0.5 |
वी | 6 | |
| बिजली आपूर्ति अस्वीकृति | पीएसआर | 7 |
नोट्स:
- अधिकतम कुल शक्ति मान पूरे तापमान और वोल्टेज रेंज में निर्दिष्ट किया गया है।
- आंतरिक एसी युग्मन के बाद।
- या खुला सर्किट।
- 100 ओम अंतर समाप्ति में।
- ये अनफ़िल्टर्ड 20-80% मूल्य हैं
- सिग्नल का नुकसान 4.7k ₹ 10kohm प्रतिरोधक के साथ 3.15 ₹ 3.6V तक खींचने के लिए खुला कलेक्टर है। तर्क 0 सामान्य संचालन को इंगित करता है; तर्क 1 संकेत नहीं पता चला है।
- धारा 2 के अनुसार।7.1. एक्सएफपी एमएसए विनिर्देश में1.
ऑप्टिकल विशेषताएं(Tओपी = -५ से ७०°सी, वीCC3 = 3.13 से 3.45 वोल्ट)
| पैरामीटर | प्रतीक | मिनट. | प्रकार | मैक्स. | इकाई | रेफ. | |
|
औसत ऑप्टिकल शक्ति |
पी |
0 |
3 |
डीबीएम |
|||
|
ऑप्टिकल तरंग दैर्ध्य |
λ |
1290 | 1310 | 1330 |
एनएम |
||
|
साइडमोड दमन अनुपात |
SSRmin |
30 |
डीबी |
||||
|
ऑप्टिकल विलुप्त होने का अनुपात |
इमरजेंसी |
4 |
डीबी |
||||
|
प्रेषक और फैलाव दंड |
टीडीपी |
2 |
डीबी |
||||
|
ट्रांसमीटर की औसत प्रक्षेपण शक्ति |
पी |
-30 |
डीबीएम |
||||
|
टी.एक्स. जिटर |
टि |
802.3एई आवश्यकताओं के अनुसार |
|||||
|
सापेक्ष तीव्रता शोर |
आरआईएन |
-130 |
डीबी/हर्ट्ज |
||||
| पैरामीटर | प्रतीक | मिनट. | प्रकार | मैक्स. | इकाई | नोट |
|
रिसीवर संवेदनशीलता |
आरएसईएनएस |
-16 | डीबीएम | 1 | ||
|
इनपुट संतृप्ति शक्ति (ओवरलोड) |
पीएसएटी |
-6 | डीबीएम | |||
|
तरंग दैर्ध्य सीमा |
λसी |
1270 | 1610 | एनएम | ||
|
रिसीवर प्रतिबिंब |
आरआरएक्स |
-27 | डीबी | |||
|
लॉस डी-एसेर्ट |
एलओएस |
-18 | डीबीएम | |||
| एलओएस दावा |
एलओएस |
-25 | डीबीएम | |||
|
एलओएस हाइस्टेरिसिस |
0.5 | 4 | डीबी |
नोट्स:
सबसे खराब ER के साथ मापा गया; BER<10-12@ 10.3Gbps, 2311 पीआरबीएस।
पिन असाइनमेंट
सामान्य विनिर्देश
डिजिटल निदान कार्य
एक्सएफपी एमएसए द्वारा परिभाषित1एक्सएफपी ट्रांससीवर एक 2-वायर सीरियल इंटरफेस के माध्यम से डिजिटल डायग्नोस्टिक कार्य प्रदान करते हैं जो निम्न ऑपरेटिंग मापदंडों तक वास्तविक समय में पहुंच की अनुमति देता हैः
- ट्रांससीवर का तापमान
- लेजर पूर्वाग्रह धारा
- प्रेषित ऑप्टिकल शक्ति
- प्राप्त ऑप्टिकल शक्ति
- ट्रांससीवर आपूर्ति वोल्टेज
यह अलार्म और चेतावनी संकेतों की एक परिष्कृत प्रणाली भी प्रदान करता है, जिसका उपयोग अंतिम उपयोगकर्ताओं को चेतावनी देने के लिए किया जा सकता है जब विशिष्ट परिचालन मापदंड कारखाने द्वारा निर्धारित सामान्य सीमा से बाहर होते हैं।
ऑपरेटिंग और नैदानिक जानकारी की निगरानी और रिपोर्ट डिजिटल डायग्नोस्टिक ट्रांससीवर कंट्रोलर (DDTC) द्वारा ट्रांससीवर के अंदर की जाती है।जो 2-वायर सीरियल इंटरफेस के माध्यम से पहुँचा जाता हैजब सीरियल प्रोटोकॉल सक्रिय होता है, तो सीरियल क्लॉक सिग्नल (एससीएल पिन) होस्ट द्वारा उत्पन्न किया जाता है।सकारात्मक किनारा एक्सएफपी ट्रांससीवर में अपने मेमोरी मैप के उन खंडों में डेटा क्लॉक्स करता है जो लेखन-संरक्षित नहीं हैं. नकारात्मक किनारा XFP ट्रांससीवर से डेटा क्लॉक करता है. सीरियल डेटा सिग्नल (SDA पिन) सीरियल डेटा ट्रांसफर के लिए द्विदिशात्मक है.मेजबान सीरियल प्रोटोकॉल सक्रियण की शुरुआत और अंत चिह्नित करने के लिए एससीएल के साथ संयोजन में एसडीए का उपयोग करता है. स्मृतिओं को 8-बिट डेटा शब्दों की एक श्रृंखला के रूप में व्यवस्थित किया जाता है जिन्हें व्यक्तिगत रूप से या क्रमशः संबोधित किया जा सकता है।2-वायर सीरियल इंटरफ़ेस 8 बिट मापदंडों के लिए क्रमिक या यादृच्छिक पहुँच प्रदान करता है, मेमोरी के अधिकतम पते पर 000h से संबोधित किया जाता है।
यांत्रिक विनिर्देश
TAKFLY XFP ट्रांससीवर XFP मल्टी-सोर्सिंग समझौते (MSA) द्वारा परिभाषित आयामों के अनुरूप हैं।
एक्सएफपी ट्रांससीवर (आकार मिमी में हैं)
पीसीबी लेआउट और बेज़ेल सिफारिशें
एक्सएफपी होस्ट बोर्ड यांत्रिक लेआउट (आकार मिमी में हैं)
एक्सएफपी विस्तृत होस्ट बोर्ड यांत्रिक लेआउट (आकार मिमी में हैं)
नियामक अनुपालन
