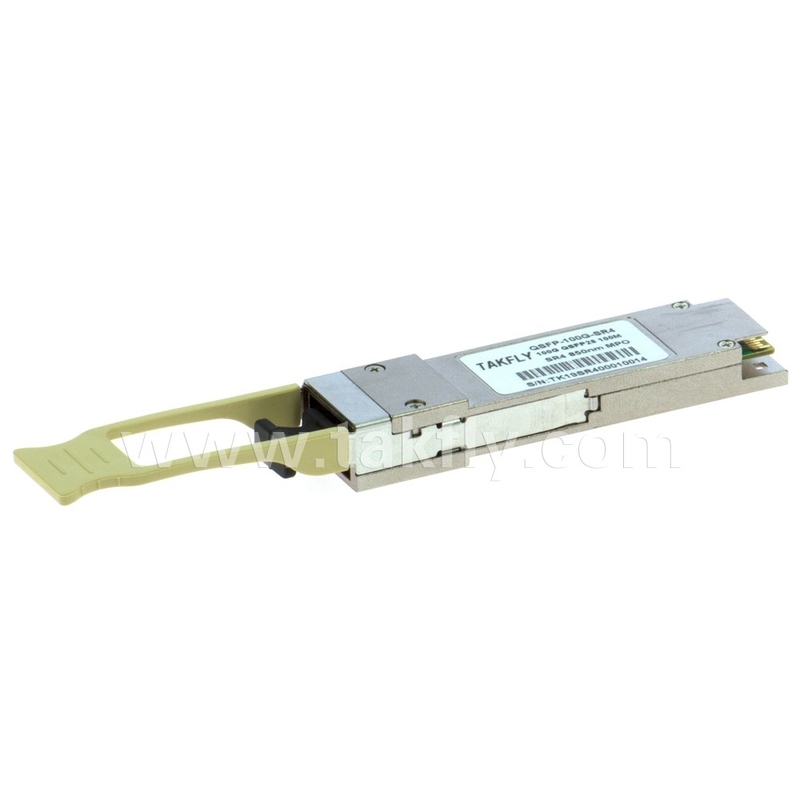

100Gbps QSFP28 SR4 850nm 100m MPO DDM ट्रांससीवर के साथ 27.952 Gbps तक प्रति चैनल डेटा दर
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | गुआंग्डोंग, शेन्ज़ेन |
| ब्रांड नाम: | TAKFLY |
| प्रमाणन: | CE,ROHS,REACH,ISO9001,ISO14001 |
| मॉडल संख्या: | TKQS28-100G-SR4 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 पैसे |
|---|---|
| मूल्य: | US$0.01 ~ US$1200/PC |
| प्रसव के समय: | 3-7 कार्य दिवस |
| भुगतान शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
|
विस्तार जानकारी |
|||
| अनुपात: | 50/50 | केंद्र तरंग दैर्ध्य: | 1450 एनएम |
|---|---|---|---|
| निविष्ट वस्तु का नुकसान: | ≤0.3 डीबी | सामान का भार: | 10 ग्राम |
| पैकेज का प्रकार: | नंगे फाइबर, 900um ढीली ट्यूब, 2 मिमी केबल | तरंगदैर्घ्य: | 1310 एनएम |
| एक्सिस संरेखण: | धीमी धुरी या तेज धुरी | तरंग दैर्ध्य रेंज: | 1310 एनएम, 1550 एनएम |
| आवेदन: | ऑप्टिकल संचार प्रणाली | फाड़नेवाला अनुपात: | 98/2 |
| भंडारण तापमान: | -40~+85℃ | पोर्ट संख्या: | 1x2 |
| फाइबर की लंबाई: | 1 मीटर | फाइबर: | पीएम कॉर्निंग 980 एनएम फाइबर |
| पावर हैंडलिंग क्षमता: | उच्च शक्ति | ||
| प्रमुखता देना: | 100M QSFP28 SR4 ट्रांससीवर,100Gbps QSFP28 SR4 ट्रांससीवर,850nm QSFP28 SR4 ट्रांससीवर |
||
उत्पाद विवरण
- TKQS28-100G-SR4मल्टीमोड फाइबर पर 100 गीगाबिट प्रति सेकंड लिंक में उपयोग के लिए डिज़ाइन किए गए हैं। वे QSFP28 MSA और IEEE 802.3bm के अनुरूप हैं
- ट्रांसीवर के ऑप्टिकल ट्रांसमीटर भाग में 4-चैनल VCSEL (वर्टिकल कैविटी (वर्टिकल कैविटी) शामिल है सरफेस एमिटिंग लेजर) सरणी, एक 4-चैनल इनपुट बफर और लेजर ड्राइवर, डायग्नोस्टिक मॉनिटर, नियंत्रण और पूर्वाग्रह ब्लॉक। मॉड्यूल नियंत्रण के लिए, नियंत्रण इंटरफ़ेस में घड़ी और डेटा सिग्नल के दो वायर सीरियल इंटरफ़ेस शामिल हैं। VCSEL पूर्वाग्रह, मॉड्यूल तापमान के लिए नैदानिक मॉनिटर,टीपरोपकारी ऑप्टिकल शक्ति,प्राप्त ऑप्टिकल पावर और सप्लाई वोल्टेज को लागू किया जाता है और परिणाम TWS इंटरफ़ेस के माध्यम से उपलब्ध होते हैं। अलार्म और चेतावनी थ्रेसहोल्ड मॉनिटर किए गए विशेषताओं के लिए स्थापित किए जाते हैं। झंडे सेट किए जाते हैं और तब उत्पन्न होते हैं जब विशेषताएँ थ्रेसहोल्ड के बाहर होती हैं। झंडे भी सेट किए जाते हैं और इनपुट सिग्नल (LOS) और ट्रांसमीटर गलती की स्थिति के नुकसान के लिए उत्पन्न होते हैं। सभी झंडे लटके हुए हैं और भले ही कुंडी क्लीयर्स और ऑपरेशन रिज्यूमे की शुरुआत करने वाली स्थिति भी सेट हो जाएगी। सभी व्यवधानों को नकाबपोश किया जा सकता है और उपयुक्त ध्वज रजिस्टर को पढ़कर झंडे को रीसेट किया जाता है। ऑप्टिकल आउटपुट इनपुट सिग्नल के नुकसान के लिए स्क्वैच होगा जब तक कि स्क्वेल को अक्षम नहीं किया जाता है। TWS इंटरफ़ेस के माध्यम से दोष का पता लगाने या चैनल निष्क्रियता चैनल को अक्षम कर देगा। TWS इंटरफ़ेस के माध्यम से स्थिति, अलार्म/चेतावनी और गलती की जानकारी उपलब्ध है।
- ट्रांसीवर के ऑप्टिकल रिसीवर हिस्से में 4-चैनल पिन फोटोडायोड सरणी, एक 4-चैनल टीआईए सरणी, एक 4 चैनल आउटपुट बफर, डायग्नोस्टिक मॉनिटर और नियंत्रण और पूर्वाग्रह ब्लॉक शामिल हैं। ऑप्टिकल इनपुट पावर के लिए डायग्नोस्टिक मॉनिटर लागू किए जाते हैं और परिणाम TWS इंटरफ़ेस के माध्यम से उपलब्ध होते हैं। अलार्म और चेतावनी थ्रेसहोल्ड मॉनिटर किए गए विशेषताओं के लिए स्थापित किए जाते हैं। झंडे सेट किए जाते हैं और तब उत्पन्न होते हैं जब विशेषताएँ थ्रेसहोल्ड के बाहर होती हैं। ऑप्टिकल इनपुट सिग्नल (LOS) के नुकसान के लिए झंडे भी सेट और इंटरप्ट होते हैं। सभी झंडे लटके हुए हैं और भले ही झंडे की शुरुआत की स्थिति और ऑपरेशन रिज्यूमे की शुरुआत की जाएगी। सभी व्यवधानों को नकाबपोश किया जा सकता है और उपयुक्त ध्वज रजिस्टर को पढ़ने पर झंडे को रीसेट किया जाता है। इलेक्ट्रिकल आउटपुट इनपुट सिग्नल के नुकसान के लिए स्क्वैच होगा (जब तक कि स्क्वेल अक्षम नहीं है) और टीडब्ल्यूएस इंटरफ़ेस के माध्यम से चैनल डी-एक्टिवेशन। स्थिति और अलार्म/चेतावनी की जानकारी TWS इंटरफ़ेस के माध्यम से उपलब्ध हैं।
विशेषताएँ
Øप्रति चैनल 27.952 Gbps डेटा दर तक
ØOM3 मल्टीमोड फाइबर पर 100 मीटर लिंक की अधिकतम लिंक लंबाई
Øउच्च विश्वसनीयता 850NM VCSEL प्रौद्योगिकी
Øविद्युत रूप से हॉट-प्लग करने योग्य
Øडिजिटल डायग्नोस्टिक SFF-8436 अनुरूप
ØQSFP28 MSA के साथ आज्ञाकारी
Øकेस ऑपरेटिंग तापमान रेंज: 0°C से 70°सी
Øपावर अपव्यय <2.5 डब्ल्यू
अनुप्रयोग
Øडेटा सेंटर
Øइनफिनिबैंड क्यूडीआर
Øफाइबर चैनल
मानक
ØIEEE 802.3 बीएम के अनुरूप
ØSFF-8436 के अनुरूप
ØROHS आज्ञाकारी।
निरपेक्ष अधिकतम रेटिंग
|
पैरामीटर |
प्रतीक |
मिन। |
टाइप। |
अधिकतम। |
इकाई |
टिप्पणी |
|
भंडारण तापमान |
टी |
-40 |
- |
85 |
ºC |
|
|
सापेक्षिक आर्द्रता |
आरोही |
5 |
- |
95 |
% |
|
|
बिजली आपूर्ति वोल्टेज |
वीसीसी |
-0.3 |
- |
4 |
वी |
|
|
संकेत इनपुट वोल्टेज |
|
VCC-0.3 |
- |
वीसीसी+0.3 |
वी |
|
संचालन की अनुशंसित शर्तें
|
पैरामीटर |
प्रतीक |
मिन। |
टाइप। |
अधिकतम। |
इकाई |
टिप्पणी |
|
केस ऑपरेटिंग तापमान |
चोंच |
0 |
- |
70 |
ºC |
बिना वायु प्रवाह के |
|
बिजली आपूर्ति वोल्टेज |
वीसीसी |
3.14 |
3.3 |
3.46 |
वी |
|
|
बिजली आपूर्ति वर्तमान |
आईसीसी |
- |
|
750 |
एमए |
|
|
आधार - सामग्री दर |
बीआर |
|
25.78125 |
|
जीबीपीएस |
प्रत्येक चैनल |
|
संचरण दूरी |
टीडी |
|
- |
100 |
एम |
OM3 mmf, |
विद्युत विनिर्देश
|
पैरामीटर |
प्रतीक |
मिन |
प्रकार |
अधिकतम |
इकाई |
एनओट |
|
वोल्टेज आपूर्ति |
वीसीसी |
3.14 |
3.3 |
3.46 |
वी |
|
|
आपूर्ति धारा |
आईसीसी |
|
|
750 |
एमए |
|
|
ट्रांसमीटर |
||||||
|
इनपुट अंतर प्रतिबाधा |
रिन |
|
100 |
|
Ω |
1 |
|
विभेदक डेटा इनपुट स्विंग |
विन, पीपी |
180 |
|
1000 |
एमवी |
|
|
एकल समाप्त इनपुट वोल्टेज सहिष्णुता |
विंट |
-0.3 |
|
4.0 |
वी |
|
|
रिसीवर |
||||||
|
विभेदक डेटा आउटपुट स्विंग |
वाउट, पीपी |
300 |
|
850 |
एमवी |
2 |
|
एकल-समाप्त आउटपुट वोल्टेज |
|
-0.3 |
|
4.0 |
वी |
|
नोट:
1।सीधे TX डेटा इनपुट पिन से जुड़ा हुआ है। इसके बाद एसी युग्मित।
2।100 term ओम्स डिफरेंशियल टर्मिनेशन में।
ऑप्टिकल विशेषताओं
|
पैरामीटर |
प्रतीक |
मिन |
प्रकार |
अधिकतम |
इकाई |
एनओट |
|
ट्रांसमीटर |
||||||
|
केंद्र तरंग दैर्ध्य |
λ0 |
840 |
|
860 |
एनएम |
|
|
औसत लॉन्च पावर प्रत्येक लेन |
|
-8.4 |
|
२.४ |
डी बी एम |
|
|
स्पेक्ट्रल चौड़ाई (आरएमएस) |
σ |
|
|
0.6 |
एनएम |
|
|
ऑप्टिकल विलुप्त होने का अनुपात |
एर |
2 |
|
|
डीबी |
|
|
ट्रांसमीटर और फैलाव जुर्माना प्रत्येक लेन |
तेदेपा |
|
|
4.3 |
डीबी |
|
|
ऑप्टिकल रिटर्न लॉस टॉलरेंस |
आर्गा |
|
|
12 |
डीबी |
|
|
आउटपुट आई मास्क |
IEEE 802.3bm के साथ आज्ञाकारी |
|
||||
|
रिसीवर |
||||||
|
रिसीवर तरंग दैर्ध्य |
λin |
840 |
|
860 |
एनएम |
|
|
आरएक्स संवेदनशीलता प्रति लेन |
Rsens |
|
|
-10.3 |
डी बी एम |
1 |
|
इनपुट संतृप्ति शक्ति |
पीएसएटी |
२.४ |
|
|
डी बी एम |
|
|
रिसीवर प्रतिबिंब |
आरआर |
|
|
-12 |
डीबी |
|
नोट:
1।एक PRBS 2 के साथ मापा गया31-1 टेस्ट पैटर्न, @25.78GB/S, BER <10-12।
पिन असाइनमेंट
चित्र 1 --- होस्ट बोर्ड पर कनेक्टर ब्लॉक से बाहर पिन
|
नत्थी करना |
प्रतीक |
नाम/विवरण |
एनओट |
|
1 |
Gnd |
ट्रांसमीटर ग्राउंड (रिसीवर ग्राउंड के साथ आम) |
1 |
|
2 |
TX2N |
ट्रांसमीटर उल्टे डेटा इनपुट |
|
|
3 |
Tx2p |
ट्रांसमीटर गैर-इनवर्टेड डेटा आउटपुट |
|
|
4 |
Gnd |
ट्रांसमीटर ग्राउंड (रिसीवर ग्राउंड के साथ आम) |
1 |
|
5 |
Tx4n |
ट्रांसमीटर उल्टे डेटा इनपुट |
|
|
6 |
Tx4p |
ट्रांसमीटर गैर-इनवर्टेड डेटा आउटपुट |
|
|
7 |
Gnd |
ट्रांसमीटर ग्राउंड (रिसीवर ग्राउंड के साथ आम) |
1 |
|
8 |
मोडसेल |
मॉड्यूल का चयन करें |
|
|
9 |
रीसेट करना |
मॉड्यूल रीसेट |
|
|
10 |
VCCRX |
3.3 वी बिजली आपूर्ति रिसीवर |
2 |
|
11 |
आयोग |
2-वायर सीरियल इंटरफ़ेस घड़ी |
|
|
12 |
एसएडीए |
2-वायर सीरियल इंटरफ़ेस डेटा |
|
|
13 |
Gnd |
ट्रांसमीटर ग्राउंड (रिसीवर ग्राउंड के साथ आम) |
|
|
14 |
Rx3p |
रिसीवर गैर-अस्वीकृत डेटा आउटपुट |
|
|
15 |
Rx3n |
रिसीवर उल्टे डेटा आउटपुट |
|
|
16 |
Gnd |
ट्रांसमीटर ग्राउंड (रिसीवर ग्राउंड के साथ आम) |
1 |
|
17 |
Rx1p |
रिसीवर गैर-अस्वीकृत डेटा आउटपुट |
|
|
18 |
Rx1n |
रिसीवर उल्टे डेटा आउटपुट |
|
|
19 |
Gnd |
ट्रांसमीटर ग्राउंड (रिसीवर ग्राउंड के साथ आम) |
1 |
|
20 |
Gnd |
ट्रांसमीटर ग्राउंड (रिसीवर ग्राउंड के साथ आम) |
1 |
|
21 |
Rx2n |
रिसीवर उल्टे डेटा आउटपुट |
|
|
22 |
Rx2p |
रिसीवर गैर-अस्वीकृत डेटा आउटपुट |
|
|
23 |
Gnd |
ट्रांसमीटर ग्राउंड (रिसीवर ग्राउंड के साथ आम) |
1 |
|
24 |
Rx4n |
रिसीवर उल्टे डेटा आउटपुट |
1 |
|
25 |
Rx4p |
रिसीवर गैर-अस्वीकृत डेटा आउटपुट |
|
|
26 |
Gnd |
ट्रांसमीटर ग्राउंड (रिसीवर ग्राउंड के साथ आम) |
1 |
|
27 |
MODPRSL |
मॉड्यूल मौजूद |
|
|
28 |
इंटल |
रुकावट डालना |
|
|
29 |
VCCTX |
3.3V बिजली की आपूर्ति ट्रांसमीटर |
2 |
|
30 |
VCC1 |
3.3 वी बिजली की आपूर्ति |
2 |
|
31 |
LPMODE |
निम्न शक्ति विधा,कनेक्ट नहीं |
|
|
32 |
Gnd |
ट्रांसमीटर ग्राउंड (रिसीवर ग्राउंड के साथ आम) |
1 |
|
33 |
Tx3p |
ट्रांसमीटर गैर-उल्टा डेटा इनपुट |
|
|
34 |
TX3N |
ट्रांसमीटर उल्टे डेटा आउटपुट |
|
|
35 |
Gnd |
ट्रांसमीटर ग्राउंड (रिसीवर ग्राउंड के साथ आम) |
1 |
|
36 |
Tx1p |
ट्रांसमीटर गैर-उल्टा डेटा इनपुट |
|
|
37 |
TX1N |
ट्रांसमीटर उल्टे डेटा आउटपुट |
|
|
38 |
Gnd |
ट्रांसमीटर ग्राउंड (रिसीवर ग्राउंड के साथ आम) |
1 |
नोट:
1।GND QSFP28 मॉड्यूल के लिए सिग्नल और सप्लाई (पावर) कॉमन के लिए प्रतीक है। सभी QSFP28 मॉड्यूल के भीतर आम हैं और सभी मॉड्यूल वोल्टेज को इस क्षमता के लिए संदर्भित किया जाता है जब तक कि अन्यथा नोट नहीं किया जाता है। इन्हें सीधे होस्ट बोर्ड सिग्नल कॉमन ग्राउंड प्लेन से कनेक्ट करें।
2।VCCRX, VCC1 और VCCTX प्राप्त करने वाले और ट्रांसमिशन पावर आपूर्तिकर्ता हैं और उन्हें समवर्ती रूप से लागू किया जाएगा। अनुशंसित होस्ट बोर्ड बिजली की आपूर्ति फ़िल्टरिंग नीचे दिखाया गया है। VCC RX, VCC1 और VCC TX किसी भी संयोजन में QSFP28 ट्रांसीवर मॉड्यूल के भीतर आंतरिक रूप से जुड़े हो सकते हैं। कनेक्टर पिन प्रत्येक 500mA के अधिकतम वर्तमान के लिए रेटेड हैं
अंकीय नैदानिक कार्य
TKQS28-100G-SR4 QSFP28 MSA में परिभाषित 2-वायर सीरियल कम्युनिकेशन प्रोटोकॉल का समर्थन करें।,डब्ल्यूHich निम्नलिखित ऑपरेटिंग मापदंडों के लिए वास्तविक समय तक पहुंच की अनुमति देता है
Ÿपारलौकिक तापमान
Ÿलेजर बायस करंट
Ÿसंक्रमित ऑप्टिकल शक्ति
Ÿऑप्टिकल पावर प्राप्त हुआ
Ÿट्रांसीवर आपूर्ति वोल्टेज
यह अलार्म और चेतावनी के झंडे की एक परिष्कृत प्रणाली भी प्रदान करता है, जिसका उपयोग अंत-उपयोगकर्ताओं को सचेत करने के लिए किया जा सकता है जब विशेष रूप से ऑपरेटिंग पैरामीटर एक कारखाने-सेट सामान्य सीमा के बाहर होते हैं।
ऑपरेटिंग और डायग्नोस्टिक्स जानकारी की निगरानी की जाती है और ट्रांसीवर के अंदर एक डिजिटल डायग्नोस्टिक्स ट्रांसीवर कंट्रोलर द्वारा रिपोर्ट की जाती है, जिसे 2-वायर सीरियल इंटरफ़ेस के माध्यम से एक्सेस किया जाता है। जब सीरियल प्रोटोकॉल सक्रिय हो जाता है, तो सीरियल क्लॉक सिग्नल (एससीएल पिन) होस्ट द्वारा उत्पन्न होता है। सकारात्मक बढ़त में डेटा को घूरता हैQSFP28इसके मेमोरी मैप के उन सेगमेंट में ट्रांसीवर जो लिखित नहीं हैं।
नकारात्मक धार से डेटा को घूरता हैQSFP28ट्रांसीवर। सीरियल डेटा सिग्नल (एसडीए पिन) सीरियल डेटा ट्रांसफर के लिए द्वि-दिशात्मक है। मेजबान सीडीए का उपयोग एससीएल के साथ संयोजन में करता है ताकि सीरियल प्रोटोकॉल सक्रियण की शुरुआत और अंत को चिह्नित किया जा सके। यादों को 8-बिट डेटा शब्दों की एक श्रृंखला के रूप में आयोजित किया जाता है जिन्हें व्यक्तिगत या क्रमिक रूप से संबोधित किया जा सकता है। 2-वायर सीरियल इंटरफ़ेस 8 बिट मापदंडों के लिए अनुक्रमिक या यादृच्छिक पहुंच प्रदान करता है, जिसे 00H से मेमोरी के अधिकतम पते से संबोधित किया जाता है।
यह क्लॉज सीरियल आईडी, डिजिटल मॉनिटरिंग और कुछ नियंत्रण कार्यों के लिए उपयोग किए जाने वाले QSFP28 ट्रांसीवर के लिए मेमोरी मैप को परिभाषित करता है। सभी QSFP28 उपकरणों के लिए इंटरफ़ेस अनिवार्य है। 4 ऑप्टिकल चैनलों को समायोजित करने और आवश्यक मेमोरी स्पेस को सीमित करने के लिए मेमोरी मैप को बदल दिया गया है।मेमोरी की संरचना में दिखाया गया हैचित्रा 2 -QSFP28 मेमोरी मैप।मेमोरी स्पेस को एक निचले, एकल पेज, 128 बाइट्स के एड्रेस स्पेस और कई ऊपरी एड्रेस स्पेस पेजों में व्यवस्थित किया गया है। यह संरचना निचले पृष्ठ में पते तक समय पर पहुंच की अनुमति देती है, जैसे कि झंडे और मॉनिटर को बाधित करते हैं। कम समय महत्वपूर्ण प्रविष्टियाँ, जैसे सीरियल आईडी जानकारी और थ्रेशोल्ड सेटिंग्स, पृष्ठ चयन फ़ंक्शन के साथ उपलब्ध हैं। संरचना आवश्यकतानुसार अतिरिक्त ऊपरी पृष्ठों को जोड़कर पते का विस्तार भी प्रदान करती है। उदाहरण के लिए, मेंचित्र 2ऊपरी पृष्ठ 01 और 02 वैकल्पिक हैं। ऊपरी पृष्ठ 01 एप्लिकेशन चयन तालिका के कार्यान्वयन की अनुमति देता है, और ऊपरी पृष्ठ 02 उपयोगकर्ता पढ़ने/लिखने की जगह प्रदान करता है। निचले पृष्ठ और ऊपरी पृष्ठ 00 और 03 हमेशा लागू होते हैं। उपयोग किया गया इंटरफ़ेस पता A0XH है और मुख्य रूप से समय महत्वपूर्ण डेटा जैसे इंटरप्ट हैंडलिंग में उपयोग किया जाता हैएक रुकावट स्थिति से संबंधित सभी डेटा के लिए "एक-समय-पढ़ने" को सक्षम करने के लिए आदेश। एक रुकावट के बाद, INTL, किया गया है जोर दिया, होस्ट प्रभावित चैनल और ध्वज के प्रकार को निर्धारित करने के लिए ध्वज क्षेत्र को पढ़ सकता है।
मेमोरी मैप परिभाषाओं सहित अधिक विस्तृत जानकारी के लिए, कृपया देखेंQSFP28एमएसए विनिर्देश।
चित्र 2-QSFP28 मेमोरी मैप
निचली स्मृति मानचित्र
2-वायर सीरियल बस एड्रेस स्पेस के निचले 128 बाइट्स, देखेंतालिका नंबर एक,विभिन्न प्रकार के उपयोग के लिए उपयोग किया जाता है
माप और नैदानिक कार्य, नियंत्रण कार्यों का एक सेट, और विभिन्न में से कौन सा चयन करने के लिए एक साधन ऊपरी मेमोरी मैप पेज बाद के रीड्स पर एक्सेस किए जाते हैं। एड्रेस स्पेस का यह हिस्सा हमेशा होता है सीधे पता करने योग्य और इस तरह की निगरानी और नियंत्रण कार्यों के लिए चुना जाता है जिन्हें बार -बार होने की आवश्यकता हो सकती है एक्सेस किया गया। की परिभाषामैंडेंटिफ़ायर फ़ील्ड पृष्ठ 00H बाइट 128 के समान है।
तालिका नंबर एक-निचली स्मृति मानचित्र
|
बाइट पता बाइट एड्रेसबाइट पता |
विवरण |
प्रकार |
|
0 |
पहचानकर्ता (1 बाइट) |
केवल पढ़ने के लिए |
|
1-2 |
स्थिति (2 बाइट्स) |
केवल पढ़ने के लिए |
|
3-21 |
अंतराल झंडे (19 बाइट्स) |
केवल पढ़ने के लिए |
|
22-33 |
मॉड्यूल मॉनिटर (12 बाइट्स) |
केवल पढ़ने के लिए |
|
34-81 |
चैनल मॉनिटर (48 बाइट्स) |
केवल पढ़ने के लिए |
|
82-85 |
आरक्षित (4 बाइट्स) |
केवल पढ़ने के लिए |
|
86-97 |
नियंत्रण (12 बाइट्स) |
पढ़ें/लिखें |
|
98-99 |
आरक्षित (2 बाइट्स) |
पढ़ें/लिखें |
|
100-106 |
मॉड्यूल और चैनल मास्क (7 बाइट्स) |
पढ़ें/लिखें |
|
107-118 |
आरक्षित (12 बाइट्स) |
पढ़ें/लिखें |
|
119-122 |
पासवर्ड परिवर्तन प्रवेश क्षेत्र (वैकल्पिक) (4 बाइट्स) |
पढ़ें/लिखें |
|
123-126 |
पासवर्ड प्रवेश क्षेत्र (वैकल्पिक) (4 बाइट्स) |
पढ़ें/लिखें |
|
127 |
पेज बाइट का चयन करें |
पढ़ें/लिखें |
स्थिति सूचक बिट्स
स्थिति संकेतक तालिका 2 में परिभाषित किए गए हैं।
तालिका 2-स्थिति संकेतक
|
बाइट |
अंश |
नाम |
विवरण |
|
1 |
सभी |
सुरक्षित |
|
|
2 |
7 |
सुरक्षित |
|
|
|
6 |
सुरक्षित |
|
|
|
5 |
सुरक्षित |
|
|
|
4 |
सुरक्षित |
|
|
|
3 |
सुरक्षित |
|
|
|
2 |
सुरक्षित |
|
|
|
1 |
इंटल |
INTL इंटरप्ट आउटपुट पिन का डिजिटल राज्य। |
|
|
0 |
Data_not_ready |
इंगित करता है कि ट्रांसीवर ने अभी तक बिजली हासिल नहीं की है और डेटा की निगरानी तैयार नहीं है। बिट तब तक उच्च रहता है जब तक कि डेटा पढ़ने के लिए तैयार नहीं होता है जिस समय डिवाइस थोड़ा कम सेट करता है। |
रुकावट झंडे
मेमोरी मैप का एक हिस्सा (21 के माध्यम से बाइट्स 3), एक ध्वज क्षेत्र बनाता है। इस क्षेत्र के भीतर, LOS और TX फॉल्ट की स्थिति के साथ -साथ विभिन्न मॉनिटर की गई वस्तुओं के लिए अलार्म और चेतावनी दी गई है। सामान्य संचालन और डिफ़ॉल्ट स्थिति के लिए, इस क्षेत्र में बिट्स का मान 0 बी है। LOS, TX फॉल्ट, मॉड्यूल और चैनल अलार्म और चेतावनी की परिभाषित स्थितियों के लिए, उचित बिट या बिट्स सेट किए जाते हैं, मूल्य = 1 बी। एक बार जब दावा किया जाता है, तो बिट्स एक रीड ऑपरेशन द्वारा क्लीयर किए जाने तक सेट (कुंडी) बने रहे, जिसमें रीसेट पिन द्वारा प्रभावित बिट या रीसेट शामिल हो। चैनल स्टेटस इंटरप्ट झंडे को परिभाषित किया गया हैटेबल तीन।
तालिका 3 - चैनल स्थिति बाधित झंडे
|
बाइट |
अंश |
नाम |
विवरण |
|
3 |
7 |
L-TX4 LOS |
Latched TX LOS संकेतक, चैनल 4 (समर्थन नहीं) |
|
|
6 |
एल-टीएक्स 3 एलओएस |
Latched TX LOS संकेतक, चैनल 3 (समर्थन नहीं) |
|
|
5 |
एल-टीएक्स 2 लॉस |
Latched TX LOS संकेतक, चैनल 2 (समर्थन नहीं) |
|
|
4 |
एल-टीएक्स 1 एलओएस |
Latched TX LOS संकेतक, चैनल 1 (समर्थन नहीं) |
|
|
3 |
एल-आरएक्स 4 एलओएस |
Latched RX LOS संकेतक, चैनल 4 |
|
|
2 |
एल-आरएक्स 3 एलओएस |
Latched RX LOS संकेतक, चैनल 3 |
|
|
1 |
एल-आरएक्स 2 एलओएस |
Latched RX LOS संकेतक, चैनल 2 |
|
|
0 |
एल-आरएक्स 1 एलओएस |
Latched RX LOS संकेतक, चैनल 1 |
|
4 |
7-4 |
सुरक्षित |
|
|
|
3 |
L-TX4 गलती |
Latched TX फॉल्ट इंडिकेटर, चैनल 4 |
|
|
2 |
एल-टीएक्स 3 गलती |
Latched TX दोष संकेतक, चैनल 3 |
|
|
1 |
L-TX2 दोष |
Latched TX दोष संकेतक, चैनल 2 |
|
|
0 |
L-TX1 दोष |
Latched TX दोष संकेतक, चैनल 1 |
|
5 |
सभी |
सुरक्षित |
|
मॉड्यूल मॉनिटर इंटरप्ट झंडे को तालिका 4 में परिभाषित किया गया है।
तालिका 4-मॉड्यूल मॉनिटर इंटरप्ट झंडे
|
बाइट |
अंश |
नाम |
विवरण |
|
6 |
7 |
एल-टेम्प उच्च अलार्म |
उच्च तापमान अलार्म |
|
|
6 |
एल-टेम्प कम अलार्म |
कम तापमान अलार्म |
|
|
5 |
एल-टेम्प उच्च चेतावनी |
उच्च तापमान चेतावनी दी गई |
|
|
4 |
एल-टेम्प कम चेतावनी |
कम तापमान चेतावनी दी गई |
|
|
3-0 |
सुरक्षित |
|
|
7 |
7 |
एल-वीसीसी उच्च अलार्म |
उच्च आपूर्ति वोल्टेज अलार्म |
|
|
6 |
एल-वीसीसी कम अलार्म |
कम आपूर्ति वोल्टेज अलार्म |
|
|
5 |
एल-वीसीसी उच्च चेतावनी |
उच्च आपूर्ति वोल्टेज चेतावनी दी गई |
|
|
4 |
एल-वीसीसी कम चेतावनी |
कम आपूर्ति वोल्टेज चेतावनी |
|
|
3-0 |
सुरक्षित |
|
|
8 |
सभी |
सुरक्षित |
|
चैनल मॉनिटर इंटरप्ट झंडे तालिका 5 में परिभाषित किए गए हैं
तालिका 5-चैनल मॉनिटर इंटरप्ट झंडे
|
बाइट |
अंश |
नाम |
विवरण |
|
9 |
7 |
एल-आरएक्स 1 पावर हाई अलार्म |
उच्च आरएक्स पावर अलार्म, चैनल 1 |
|
|
6 |
एल-आरएक्स 1 पावर लो अलार्म |
कम आरएक्स पावर अलार्म, चैनल 1 |
|
|
5 |
एल-आरएक्स 1 पावर हाई चेतावनी |
उच्च आरएक्स पावर चेतावनी, चैनल 1 |
|
|
4 |
एल-आरएक्स 1 पावर कम चेतावनी |
कम आरएक्स पावर चेतावनी, चैनल 1 |
|
|
3 |
एल-आरएक्स 2 पावर हाई अलार्म |
उच्च आरएक्स पावर अलार्म, चैनल 2 |
|
|
2 |
एल-आरएक्स 2 पावर लो अलार्म |
कम आरएक्स पावर अलार्म, चैनल 2 |
|
|
1 |
एल-आरएक्स 2 पावर हाई चेतावनी |
उच्च आरएक्स पावर चेतावनी, चैनल 2 |
|
|
0 |
एल-आरएक्स 2 पावर कम चेतावनी |
कम आरएक्स पावर चेतावनी, चैनल 2 |
|
10 |
7 |
एल-आरएक्स 3 पावर हाई अलार्म |
उच्च आरएक्स पावर अलार्म, चैनल 3 |
|
|
6 |
एल-आरएक्स 3 पावर लो अलार्म |
कम आरएक्स पावर अलार्म, चैनल 3 |
|
|
5 |
एल-आरएक्स 3 पावर हाई चेतावनी |
उच्च आरएक्स पावर चेतावनी, चैनल 3 |
|
|
4 |
एल-आरएक्स 3 पावर कम चेतावनी |
कम आरएक्स पावर चेतावनी, चैनल 3 |
|
|
3 |
एल-आरएक्स 4 पावर हाई अलार्म |
उच्च आरएक्स पावर अलार्म, चैनल 4 |
|
|
2 |
एल-आरएक्स 4 पावर लो अलार्म |
कम आरएक्स पावर अलार्म, चैनल 4 |
|
|
1 |
एल-आरएक्स 4 पावर हाई चेतावनी |
उच्च आरएक्स पावर चेतावनी, चैनल 4 |
|
|
0 |
एल-आरएक्स 4 पावर कम चेतावनी |
कम आरएक्स पावर चेतावनी, चैनल 4 |
|
11 |
7 |
एल-टीएक्स 1 पूर्वाग्रह उच्च अलार्म |
उच्च TX पूर्वाग्रह अलार्म, चैनल 1 |
|
|
6 |
L-TX1 पूर्वाग्रह कम अलार्म |
लेट कम TX पूर्वाग्रह अलार्म, चैनल 1 |
|
|
5 |
एल-टीएक्स 1 पूर्वाग्रह उच्च चेतावनी |
उच्च TX पूर्वाग्रह चेतावनी, चैनल 1 |
|
|
4 |
एल-टीएक्स 1 पूर्वाग्रह कम चेतावनी |
Latched कम TX पूर्वाग्रह चेतावनी, चैनल 1 |
|
|
3 |
एल-टीएक्स 2 पूर्वाग्रह उच्च अलार्म |
उच्च TX पूर्वाग्रह अलार्म, चैनल 2 |
|
|
2 |
L-TX2 पूर्वाग्रह कम अलार्म |
Latched कम TX पूर्वाग्रह अलार्म, चैनल 2 |
|
|
1 |
एल-टीएक्स 2 पूर्वाग्रह उच्च चेतावनी |
उच्च TX पूर्वाग्रह चेतावनी, चैनल 2 |
|
|
0 |
एल-टीएक्स 2 पूर्वाग्रह कम चेतावनी |
Latched कम TX पूर्वाग्रह चेतावनी, चैनल 2 |
|
12 |
7 |
एल-टीएक्स 3 पूर्वाग्रह उच्च अलार्म |
उच्च TX पूर्वाग्रह अलार्म, चैनल 3 |
|
|
6 |
एल-टीएक्स 3 पूर्वाग्रह कम अलार्म |
लेट कम TX पूर्वाग्रह अलार्म, चैनल 3 |
|
|
5 |
एल-टीएक्स 3 पूर्वाग्रह उच्च चेतावनी |
उच्च TX पूर्वाग्रह चेतावनी, चैनल 3 |
|
|
4 |
एल-टीएक्स 3 पूर्वाग्रह कम चेतावनी |
Latched कम TX पूर्वाग्रह चेतावनी, चैनल 3 |
|
|
3 |
एल-टीएक्स 4 पूर्वाग्रह उच्च अलार्म |
उच्च TX पूर्वाग्रह अलार्म, चैनल 4 |
|
|
2 |
एल-टीएक्स 4 पूर्वाग्रह कम अलार्म |
लेट कम TX पूर्वाग्रह अलार्म, चैनल 4 |
|
|
1 |
एल-टीएक्स 4 पूर्वाग्रह उच्च चेतावनी |
उच्च TX पूर्वाग्रह चेतावनी, चैनल 4 |
|
|
0 |
एल-टीएक्स 4 पूर्वाग्रह कम चेतावनी |
Latched कम TX पूर्वाग्रह चेतावनी, चैनल 4 |
|
13 |
7 |
एल-टीएक्स 1 पावर हाई अलार्म |
उच्च TX पावर अलार्म, चैनल 1 |
|
|
6 |
एल-टीएक्स 1 पावर लो अलार्म |
कम TX पावर अलार्म, चैनल 1 |
|
|
5 |
एल-टीएक्स 1 पावर हाई चेतावनी |
उच्च TX पावर चेतावनी, चैनल 1 |
|
|
4 |
L-TX1 पावर कम चेतावनी |
कम TX पावर चेतावनी, चैनल 1 |
|
|
3 |
एल-टीएक्स 2 पावर हाई अलार्म |
उच्च TX पावर अलार्म, चैनल 2 |
|
|
2 |
एल-टीएक्स 2 पावर लो अलार्म |
कम TX पावर अलार्म, चैनल 2 |
|
|
1 |
एल-टीएक्स 2 पावर हाई चेतावनी |
उच्च TX पावर चेतावनी, चैनल 2 |
|
|
0 |
L-TX2 पावर कम चेतावनी |
कम TX पावर चेतावनी, चैनल 2 |
|
14 |
7 |
एल-टीएक्स 3 पावर हाई अलार्म |
उच्च TX पावर अलार्म, चैनल 3 |
|
|
6 |
एल-टीएक्स 3 पावर लो अलार्म |
कम TX पावर अलार्म, चैनल 3 |
|
|
5 |
L-TX31 पावर हाई चेतावनी |
उच्च TX पावर चेतावनी, चैनल 3 |
|
|
4 |
L-TX3 पावर कम चेतावनी |
कम TX पावर चेतावनी, चैनल 3 |
|
|
3 |
एल-टीएक्स 4 पावर हाई अलार्म |
उच्च TX पावर अलार्म, चैनल 4 |
|
|
2 |
एल-टीएक्स 4 पावर लो अलार्म |
कम TX पावर अलार्म, चैनल 4 |
|
|
1 |
एल-टीएक्स 4 पावर हाई चेतावनी |
उच्च TX पावर चेतावनी, चैनल 4 |
|
|
0 |
L-TX4 पावर कम चेतावनी |
कम TX पावर चेतावनी, चैनल 4 |
|
15-16 |
सभी |
सुरक्षित |
आरक्षित चैनल मॉनिटर झंडे, 4 सेट करें |
|
17-18 |
सभी |
सुरक्षित |
आरक्षित चैनल मॉनिटर झंडे, 5 सेट |
|
19-20 |
सभी |
सुरक्षित |
आरक्षित चैनल मॉनिटर झंडे, 6 सेट करें |
|
21 |
सभी |
सुरक्षित |
|
मॉड्यूल मॉनिटर
QSFP28 मॉड्यूल के लिए वास्तविक समय की निगरानी में ट्रांसीवर तापमान, ट्रांसीवर आपूर्ति वोल्टेज, और प्रत्येक संचारित और चैनल प्राप्त करने के लिए निगरानी शामिल है। मापा मापदंडों को 16-बिट डेटा फ़ील्ड, यानी, दो समेटे हुए बाइट्स में सूचित किया जाता है। इनमें दिखाए गए हैंतालिका 6।
तालिका 6-मॉड्यूल निगरानी मान
|
बाइट |
अंश |
नाम |
विवरण |
|
22 |
सभी |
तापमान एमएसबी |
आंतरिक रूप से मापा मॉड्यूल तापमान |
|
23 |
सभी |
तापमान एलएसबी |
|
|
24-25 |
सभी |
सुरक्षित |
|
|
26 |
सभी |
आपूर्ति वोल्टेज एमएसबी |
आंतरिक रूप से मापा गया मॉड्यूल आपूर्ति वोल्टेज |
|
27 |
सभी |
आपूर्ति वोल्टेज एलएसबी |
|
|
28-33 |
सभी |
सुरक्षित |
|
चैनल निगरानी
रियल टाइम चैनल मॉनिटरिंग प्रत्येक संचारित और चैनल को प्राप्त करने के लिए है और इसमें ऑप्टिकल इनपुट पावर शामिल है,TX पूर्वाग्रह वर्तमान और TX आउटपुट पावर। माप विक्रेता निर्दिष्ट ऑपरेटिंग तापमान और वोल्टेज पर कैलिब्रेट किए जाते हैं और नीचे परिभाषित के रूप में व्याख्या की जानी चाहिए। अलार्म और चेतावनी दहलीज मूल्यों की व्याख्या वास्तविक समय 16-बिट डेटा के समान तरीके से की जानी चाहिए। तालिका 7 चैनल की निगरानी को परिभाषित करती है।
तालिका 7-चैनल मॉनिटरिंग वैल्यूज़
|
बाइट |
अंश |
नाम |
विवरण |
|
34 |
सभी |
RX1 पावर MSB |
आंतरिक रूप से मापा गया आरएक्स इनपुट पावर, चैनल 1 |
|
35 |
सभी |
RX1 पावर LSB |
|
|
36 |
सभी |
Rx2 पावर MSB |
आंतरिक रूप से मापा गया आरएक्स इनपुट पावर, चैनल 2 |
|
37 |
सभी |
RX2 पावर LSB |
|
|
38 |
सभी |
आरएक्स 3 पावर एमएसबी |
आंतरिक रूप से मापा गया आरएक्स इनपुट पावर, चैनल 3 |
|
39 |
सभी |
RX3 पावर LSB |
|
|
40 |
सभी |
आरएक्स 4 पावर एमएसबी |
आंतरिक रूप से मापा गया आरएक्स इनपुट पावर, चैनल 4 |
|
41 |
सभी |
Rx4 पावर LSB |
|
|
42 |
सभी |
TX1 पूर्वाग्रह MSB |
आंतरिक रूप से मापा गया TX पूर्वाग्रह, चैनल 1 |
|
43 |
सभी |
TX1 पूर्वाग्रह एलएसबी |
|
|
44 |
सभी |
TX2 पूर्वाग्रह MSB |
आंतरिक रूप से मापा गया TX पूर्वाग्रह, चैनल 2 |
|
45 |
सभी |
TX2 पूर्वाग्रह एलएसबी |
|
|
46 |
सभी |
TX3 पूर्वाग्रह MSB |
आंतरिक रूप से मापा गया TX पूर्वाग्रह, चैनल 3 |
|
47 |
सभी |
TX3 पूर्वाग्रह एलएसबी |
|
|
48 |
सभी |
TX4 पूर्वाग्रह MSB |
आंतरिक रूप से मापा गया TX पूर्वाग्रह, चैनल 4 |
|
49 |
सभी |
TX4 पूर्वाग्रह एलएसबी |
|
|
50 |
सभी |
TX1 पावर MSB |
आंतरिक रूप से मापा गया TX आउटपुट पावर, चैनल 1 |
|
51 |
सभी |
TX1 पावर एलएसबी |
|
|
52 |
सभी |
TX2 पावर एमएसबी |
आंतरिक रूप से मापा गया TX आउटपुट पावर, चैनल 2 |
|
53 |
सभी |
TX2 पावर एलएसबी |
|
|
54 |
सभी |
TX3 पावर एमएसबी |
आंतरिक रूप से मापा गया TX आउटपुट पावर, चैनल 3 |
|
55 |
सभी |
TX3 पावर एलएसबी |
|
|
56 |
सभी |
TX4 पावर MSB |
आंतरिक रूप से मापा गया TX आउटपुट पावर, चैनल 4 |
|
57 |
सभी |
TX4 पावर एलएसबी |
|
|
58-65 |
|
|
आरक्षित चैनल मॉनिटर सेट 4 |
|
66-73 |
|
|
आरक्षित चैनल मॉनिटर सेट 5 |
|
74-81 |
|
|
आरक्षित चैनल मॉनिटर सेट 6 |
नियंत्रण बाइट्स
नियंत्रण बाइट्स तालिका 8 में परिभाषित किए गए हैं।
तालिका 8-नियंत्रण बाइट्स
|
बाइट |
अंश |
नाम |
विवरण |
|
86 |
7-4 |
सुरक्षित |
|
|
|
3 |
Tx4_disable |
पढ़ें/लिखें जो सॉफ़्टवेयर को ट्रांसमीटरों को अक्षम करने की अनुमति देता है |
|
|
2 |
Tx3_disable |
पढ़ें/लिखें जो सॉफ़्टवेयर को ट्रांसमीटरों को अक्षम करने की अनुमति देता है |
|
|
1 |
Tx2_disable |
पढ़ें/लिखें जो सॉफ़्टवेयर को ट्रांसमीटरों को अक्षम करने की अनुमति देता है |
|
|
0 |
Tx1_disable |
पढ़ें/लिखें जो सॉफ़्टवेयर को ट्रांसमीटरों को अक्षम करने की अनुमति देता है |
|
87 |
7 |
Rx4_rate_select |
सॉफ्टवेयर दर का चयन करें, आरएक्स चैनल 4 एमएसबी |
|
|
6 |
Rx4_rate_select |
सॉफ्टवेयर दर का चयन करें, आरएक्स चैनल 4 एलएसबी |
|
|
5 |
Rx3_rate_select |
सॉफ्टवेयर दर का चयन करें, आरएक्स चैनल 3 एमएसबी |
|
|
4 |
Rx3_rate_select |
सॉफ्टवेयर दर का चयन करें, आरएक्स चैनल 3 एलएसबी |
|
|
3 |
RX2_RATE_SELECT |
सॉफ्टवेयर दर चयन, आरएक्स चैनल 2 एमएसबी |
|
|
2 |
RX2_RATE_SELECT |
सॉफ्टवेयर दर का चयन करें, आरएक्स चैनल 2 एलएसबी |
|
|
1 |
RX1_RATE_SELECT |
सॉफ्टवेयर दर का चयन करें, आरएक्स चैनल 1 एमएसबी |
|
|
0 |
RX1_RATE_SELECT |
सॉफ्टवेयर दर का चयन करें, आरएक्स चैनल 1 एलएसबी |
|
88 |
7 |
TX4_RATE_SELECT |
सॉफ्टवेयर दर चयन, TX चैनल 4 MSB (समर्थन नहीं) |
|
|
6 |
TX4_RATE_SELECT |
सॉफ्टवेयर दर चयन, TX चैनल 4 LSB (समर्थन नहीं) |
|
|
5 |
TX3_RATE_SELECT |
सॉफ्टवेयर दर चयन, TX चैनल 3 MSB (समर्थन नहीं) |
|
|
4 |
TX3_RATE_SELECT |
सॉफ्टवेयर दर चयन, TX चैनल 3 LSB (समर्थन नहीं) |
|
|
3 |
TX2_RATE_SELECT |
सॉफ्टवेयर दर चयन, TX चैनल 2 MSB (समर्थन नहीं) |
|
|
2 |
TX2_RATE_SELECT |
सॉफ्टवेयर दर चयन, TX चैनल 2 एलएसबी (समर्थन नहीं) |
|
|
1 |
TX1_RATE_SELECT |
सॉफ्टवेयर दर चयन, TX चैनल 1 MSB (समर्थन नहीं) |
|
|
0 |
TX1_RATE_SELECT |
सॉफ्टवेयर दर चयन, TX चैनल 1 एलएसबी (समर्थन नहीं) |
|
89 |
सभी |
Rx4_application_select |
सॉफ्टवेयर एप्लिकेशन प्रति SFF-8079, RX चैनल 4 का चयन करें |
|
90 |
सभी |
Rx3_application_select |
सॉफ्टवेयर एप्लिकेशन प्रति SFF-8079, RX चैनल 3 का चयन करें |
|
91 |
सभी |
Rx2_application_select |
सॉफ्टवेयर एप्लिकेशन प्रति SFF-8079, RX चैनल 2 का चयन करें |
|
92 |
सभी |
Rx1_application_select |
सॉफ्टवेयर एप्लिकेशन प्रति SFF-8079, RX चैनल 1 का चयन करें |
|
93 |
2-7 |
सुरक्षित |
|
|
|
1 |
सत्ता स्थापित |
पावर सेट कम पावर मोड। डिफ़ॉल्ट 0। |
|
|
0 |
पावर_ओवर-राइड |
LPMODE सिग्नल के ओवरराइड सॉफ्टवेयर के साथ पावर मोड सेट करना। |
|
94 |
सभी |
Tx4_application_select |
सॉफ्टवेयर एप्लिकेशन प्रति SFF-8079, TX चैनल 4 (समर्थन नहीं) का चयन करें |
|
95 |
सभी |
Tx3_application_select |
सॉफ्टवेयर एप्लिकेशन प्रति SFF-8079, TX चैनल 3 (समर्थन नहीं) का चयन करें |
|
96 |
सभी |
Tx2_application_select |
सॉफ्टवेयर एप्लिकेशन प्रति SFF-8079, TX चैनल 2 (समर्थन नहीं) का चयन करें |
|
97 |
सभी |
Tx1_application_select |
सॉफ्टवेयर एप्लिकेशन प्रति SFF-8079, TX चैनल 1 (समर्थन नहीं) का चयन करें |
|
98-99 |
सभी |
सुरक्षित |
|
होस्ट - ट्रांसीवर इंटरफ़ेस ब्लॉक
रूपरेखा आयाम
रूपरेखा आयाम
|
विशेषता |
संदर्भ |
प्रदर्शन |
|
स्थिरविद्युत निर्वाह (ईएसडी) |
IEC/EN 61000-4-2 |
मानकों के साथ संगत |
|
विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) |
एफसीसी पार्ट 15 क्लास बी एन 55022 क्लास बी (सीआईएसपीआर 22 ए) |
मानकों के साथ संगत |
|
लेजर नेत्र सुरक्षा |
FDA 21CFR 1040.10, 1040.11 IEC/EN 60825-1, 2 |
कक्षा 1 लेजर उत्पाद |
|
घटक मान्यता |
IEC/EN 60950, उल |
मानकों के साथ संगत |
|
रोह |
2002/95/ईसी |
मानकों के साथ संगत |
|
ईएमसी |
En61000-3 |
मानकों के साथ संगत |
