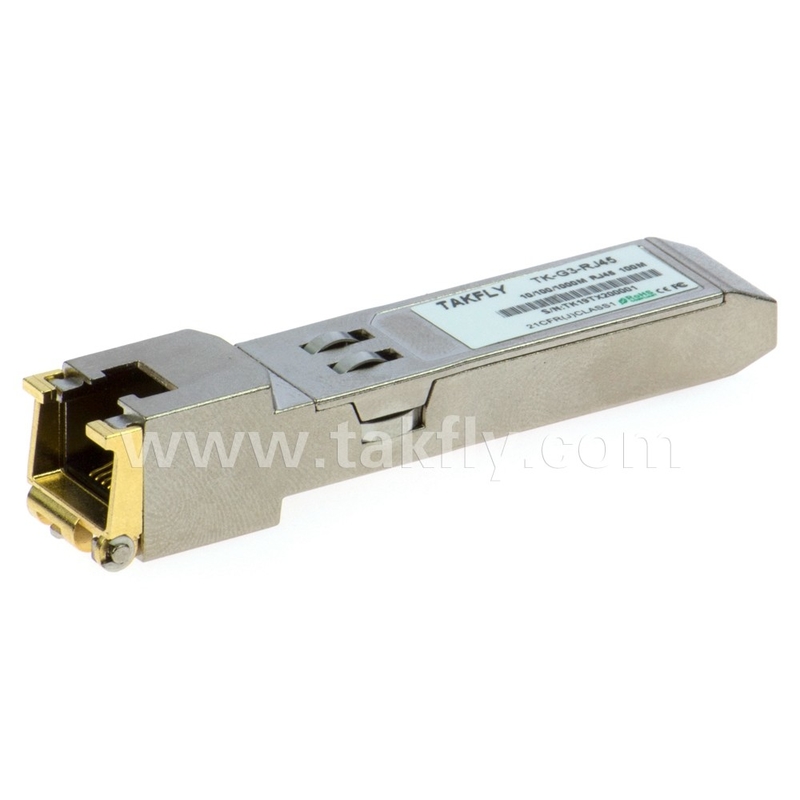

1000BASE-T कॉपर SFP ट्रांससीवर ODF वायरिंग उपकरणों के लिए तेज़ और स्थिर डेटा ट्रांसमिशन
उत्पाद विवरण:
| Place of Origin: | Guangdong, SHENZHEN |
| ब्रांड नाम: | TAKFLY |
| प्रमाणन: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Model Number: | TK-G1-RJ45 |
भुगतान & नौवहन नियमों:
| Minimum Order Quantity: | 1 Pices |
|---|---|
| मूल्य: | US$0.01 ~ US$1200/PC |
| Packaging Details: | spone + box + carton |
| Delivery Time: | 3-7working days |
| Payment Terms: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
विस्तार जानकारी |
|||
| Model No: | fiber optic Connector | Atorage Temperatuture: | -40°C~85℃ |
|---|---|---|---|
| Wiring Devices: | ODF | Color: | customization |
| Free Sample: | Yes | Connector Outer Diameter: | 3.0mm, 2.0mm, 0.9mm |
| Housing Color: | Blue, Green, Beige | Transmission Medium: | Single-Mode/ Mulit-Mode |
| Feature: | waterproof | Material: | Plastic |
| Interchangeability: | ≤0.2dB | Fiber Mode: | 62.5/125µm OM1, 50/125µm OM2 |
| Port: | Fiber hub Box from NINGBO Port | Model Name: | Fiber Optics Connector |
| Weight: | 2kg | Repeatability: | ≤0.2dB |
| Fiber Diameter: | 125μm | Assembly Type: | Mechanical |
| Connector Module: | 3.0mm | Connector Cable Od: | 0.9mm ,2.0mm, 3.0mm |
| Durability: | ≥1000 times | Production Capacity: | 700000pieces/Month |
| Polishing Type: | UPC, APC | Filler: | Optical Silicone Grease |
| Endurance: | 500 cycles | Operating Temperature: | -40°C to +85°C |
| Connector Return Loss: | SMF: UPC≥50, APC≥60 ;MMF: ≥30 | Salt Spray: | 500h |
| Installation Time: | Within 60s ( No fiber cut ) | Package: | SMD,QFN-20,NRF24L01,poly bag,Fiber Optic |
| Type: | Voltage Regulator,Logic ICs,transceiver module,Single mode single fiber bi-directional transmission,Drive IC | D/c: | Newest,NEW,2013+,1234,RF Transceiver and Receiver Module |
| Distance: | 20KM,300m,3KM | Application: | Telecommunication,Alarm,Computer,Video monitor system,1X fiber channel |
| Operating temperature: | Standard,-40~85,-10°C ~ 70°C | Wavelength: | 1310nm/1550nm,850nm,1490nm/1310nm,1310NM 1270NM |
| Product name: | EPON OLT PX20+,433mhz uart Transceiver Module,1.25g bidi sfp optical module,SFP+ Transceiver,1.25G sfp module 1310/1550nm 10km sfp transceiver module | Warranty: | 365days,3 Years,1 years |
| Supply voltage: | 1.9-3.6V,0~110,2.7 V ~ 5.5 V,Common | प्रमाणन: | RoHS,CE RoHS FCC,ISO9001 ISO14001; CE |
| Shipping by: | DHL\UPS\Fedex\EMS\HK Post | Skype: | michella_fang,chaizhiquan91,Thomas65339 |
| Power supply: | 3.3V | Data transfer rate: | 155M,10G |
| Voltage: | 1.9~3.6V,Standard | Source: | FP,VCSEL / PIN |
| Dissipation power: | 0.1w,W | Condition: | New,100% Original new |
| प्रमुखता देना: | 1000BASE-T कॉपर एसएफपी ट्रांससीवर,फास्ट 1000BASE-T कॉपर एसएफपी ट्रांससीवर,स्थिर 1000BASE-T कॉपर एसएफपी ट्रांससीवर |
||
उत्पाद विवरण
विशेषताएं
- ऊपर तक 1.25जीबी/s दो-दिशागत आंकड़ा लिंक
- गर्म-प्लग करने योग्य एसएफपी पैररिन्त
-
TX अक्षम करें और आरएक्स खोया/नहीं कार्यविसर्जन
-
पूरी तरह से के लिए धातु के आवरण कम ईएमआई
-
कम शक्ति विसर्जन ( 1.05W सामान्य)
-
संकुचित आरजे-45 कनेक्टर संयोजन
-
पहुँच शारीरिक परत 2-वायर से आईसीरियाल बस
-
1000 में BASE-T ऑपरेशन मेजबान प्रणाली
SERDES इंटरफ़ेस
-
ऑपरेटिंग केस तापमान सीमा0°C से +70°C (वाणिज्यिक)
-
-20°C से +85°C (विस्तारित)
आवेदन
1.25 गीगाबिट ईथरनेट समाप्त बिल्ली 5केबल
विवरण
टीके- G1-आरजे45 तांबा छोटा प्रपत्र प्लग करने योग्य (एसएफपी)ट्रांसीवर है उच्च प्रदर्शन,लागत प्रभावशाली मॉड्यूल अनुरूप के साथ द गीगाबिट ईथरनेट और 1000आधार-टी मानक जैसे निर्दिष्ट में आईईईई802.3-2002 और IEEE802.3ab,जो समर्थन करना1000एमबीपीएस आंकड़ा-दर ऊपर तक 100मीटर पहुँचना समाप्त बिना ढालघुमावदार-जोड़ीश्रेणी 5 केबल.मॉड्यूल समर्थन1000एमबीपीएस पूर्ण दोहरी आंकड़ा-लिंकके साथ5-स्तर धड़कन आयाममॉड्यूलेशन (PAM) संकेत. सभी चार जोड़े में द केबल हैं के साथ प्रयोग किया जाता है चिह्न दर पर 250 एमबीपीs पर प्रत्येक जोड़ी। मॉड्यूल मानक प्रदान करता है सीरियल आईडी जानकारी अनुपालनचींटी एसएफपी एमएसए, जो के साथ पहुँचा जा सके पता A0h का के द्वारा द दो तार सीरियल CMOS EEPROM प्रोटोकॉल। द शारीरिक आईसी कर सकते हैं भी होना पहुँचएडी के द्वारा दो तार सीरियल बस पर पता।
पिन परिभाषाएँ
पिन आरेख
आकृति 1. पिन परिभाषाएँ
पिन विवरण
|
पिन |
नाम |
कार्य |
SEQ. |
नोट्स |
|
|
1 |
वीईटी |
ट्रांसमीटर ग्राउंड |
1 |
वीईटी और वीईआर जुड़े हुए हैं एसएफपी में। |
|
|
2 |
TX_FAULT |
ट्रांसमीटर दोष Indiकैशन |
3 |
नहीं लागू किया गया। वीईटी से जुड़ा हुआ में एसएफपी. |
|
|
3 |
TX_DISABLE |
ट्रांसमीटर अक्षम करें |
3 |
TX देखें अक्षम करें. |
|
|
4 |
एमओडी डीईएफ (2) |
मॉड्यूल परिभाषा 2 |
3 |
डेटा सीरियल के लिए पंक्ति आईडी और द्विदिशात्मक डेटा स्थानांतरण बस। |
|
|
5 |
एमओडी डीईएफ (1) |
मॉड्यूल परिभाषा 1 |
3 |
सीरियल के लिए घड़ी लाइन आईडी और बिडीरेक्टिवल डेटा स्थानांतरण बस। |
|
|
6 |
एमओडी डीईएफ (0) |
मॉड्यूल परिभाषा 0 |
3 |
वी से जुड़ा हुआ एसएफपी में। |
|
|
7 |
दर चयन करें |
लागू नहीं |
3 |
लागू नहीं किया गया. 33K खींचने वी को में एसएफपी. |
|
|
8 |
एलओएस |
सिग्नल का नुकसान |
3 |
देखिये लॉस विकल्प। |
|
|
9 |
VeeR |
रिसीवर ग्राउंड |
1 |
वीईटी और वीईआर जुड़े हुए हैं एसएफपी में। |
|
|
10 |
VeeR |
रिसीवर ग्राउंड |
1 |
वीईटी और वीईआर जुड़े हुए हैं एसएफपी में। |
|
|
11 |
VeeR |
रिसीवर ग्राउंड |
1 |
वीईटी और वीईआर जुड़े हुए हैं एसएफपी में। |
|
|
|
12 |
आर एंड डी- |
उलटा प्राप्त डेटा आउट |
3 |
एसी युग्मित 100 ओम अंतर उच्च गति आंकड़ा पंक्तियाँ। |
|
|
13 |
आरडी+ |
गैर उलटा प्राप्त डेटा आउट |
3 |
एसी युग्मित 100 ओम अंतर उच्च गति डाटा लाइनें। |
||
|
14 |
VeeR |
रिसीवर ग्राउंड |
1 |
वीईटी और वीईआर जुड़े हुए हैं एसएफपी में। |
||
|
15 |
वीसीआर |
रिसीवर शक्ति |
2 |
VccR और VccT जुड़े हुए हैं एसएफपी में। |
||
|
16 |
VccT |
ट्रांसमीटर शक्ति |
2 |
VccR और VccT जुड़े हुए हैं एसएफपी में। |
||
|
17 |
वीईटी |
ट्रांसमीटर ग्राउंड |
1 |
वीईटी और वीईआर जुड़े हुए हैं एसएफपी में। |
||
|
18 |
टीडी+ |
गैर उलटा प्रविष्ट आंकड़े |
3 |
एसी युग्मित 100 ओम अंतर उच्च गति डाटा लाइनें। |
||
|
19 |
टीडी- |
उलटा प्रविष्ट आंकड़े |
3 |
एसी युग्मित 100 ओम अंतर उच्च गति डाटा लाइनें। |
||
|
20 |
वीईटी |
ट्रांसमीटर जमीन |
1 |
वीईटी और वीईआर जुड़े हुए हैं एसएफपी में। |
नोट्स:
प्लग Seq.: गर्म के दौरान पिन संलग्न अनुक्रम प्लगिंग।
1) TX दोष समर्थित नहीं है और है हमेशाs जुड़ा हुआ जमीन पर।
2) TX अक्षम करें, ट्रांससीवर को रीसेट करने के लिए उपयोग किया जाने वाला एक इनपुट मॉड्यूल, यह पिन है खींचा गया के भीतर ऊपर मॉड्यूल वाईथ a
4.7 KΩ प्रतिरोध. कम (0 ∙ 0.8 V): ट्रांससीवर चालू बीच में (0.8 V) और 2.0 V): अपरिभाषित उच्च (2.0 V) 3.465 V: ट्रांससीवर में
रीसेट करना स्थिति खुलाः ट्रांससीवर में रीसेट करना राज्य
3) Mod-Def 0, 1,2. ये मॉड्यूल परिभाषा पिन हैं. वे खींचा जाना चाहिए ऊपरके साथ 4.7K~ 10K प्रतिरोधक पर
मेजबान बोर्ड। खींच-अप वोल्टेज VccT होना चाहिए या VccR Mod-Def 0 जमीनी है मॉड्यूल से दर्शाता है कि मॉड्यूल है वर्तमान मॉड-डेफ 1 घड़ी है दो की पंक्तितार सीरियल के लिए सीरियल इंटरफ़ेस आईडी
Mod-Def 2 दो तार सीरियल इंटरफ़ेस की डेटा लाइन है सीरियल के लिए आईडी
4) RX_LOS (सिग्नल का नुकसान): LVTTL Host_Vcc के अधिकतम वोल्टेज के साथ संगत है। RX_LOS सक्षम किया जा सकता है या विकलांग (ऑर्डर करना देखें) जानकारी),RX_LOS उपयोग नहीं किया जाता है और है हमेशा बंधा हुआ तक मिट्टी के द्वारा 100 ओम प्रतिरोधक
5) RD-/+: ये हैंअंतर रिसीवर आउटपुट. वे एसी जोड़ा जाता है 100 अंतर रेखाएं जो होनी चाहिए समाप्त किया गया उपयोगकर्ता SERDES पर 100 (अंतर) ।
6) टीडी-/+: ये अंतर हैंferential ट्रांसमीटर इनपुट. वे एसी-जुड़ा हुआ, अंतर लाइनों के साथ हैं 100अंतर समापन iमॉड्यूल के बाहर.
+3.3 वोल्ट विद्युत शक्ति इंटरफेस
|
पैरामीटर |
प्रतीक |
मिन |
प्रकार |
अधिकतम |
इकाइयां |
नोट्स/शर्तें |
|
आपूर्ति वर्तमान |
आईएस |
|
320 |
375 |
mA |
1.2W अधिकतम शक्ति पूर्ण पर रेंज वोल्टेज और तापमान। ध्यान दें निचे नोट |
|
इनपुट वोल्टेज |
Vcc |
3.13 |
3.3 |
3.47 |
वी |
जीएनडी का संदर्भ |
|
अधिकतम वोल्टेज |
Vmax |
|
|
4 |
वी |
अधिकतम |
कम गति वाले संकेत, विद्युतट्रोनिक विशेषताएं
|
पैरामीटर |
प्रतीक |
|
मिन |
अधिकतम |
इकाइयां |
नोट्स/शर्तें |
|
एसएफपी आउटपुट कम |
VOL |
|
0 |
0.5 |
वी |
4.7k से 10 किलोग्राम तक host_Vcc, मापा गया पर कनेक्टर का मेजबान पक्ष |
|
एसएफपी आउटपुट उच्च |
वीओएच |
|
host_Vcc -0.5 |
host_Vcc + 0.3 |
वी |
4.7k से 10 किलोग्राम तक host_Vcc, मापा गया पर कनेक्टर का मेजबान पक्ष |
|
एसएफपी इनपुट कम |
वीआईएल |
|
0 |
0.8 |
वी |
4.7k से एसएफपी साइड पर मापा गया 10 किलोग्राम खींच-अप Vcc पर कनेक्टर का |
|
एसएफपी इनपुट उच्च |
एचआईवी |
|
2 |
Vcc +0.3 |
वी |
4.7k से एसएफपी साइड पर मापा गया 10 किलोग्राम खींच-अप Vcc पर कनेक्टर का |
उच्च गति विद्युत इंटरफ़ेस, ट्रांसमिशन लाइन-एसएफपी
|
पैरामीटर |
प्रतीक |
मिन |
प्रकार |
अधिकतम |
इकाइयां |
नोट्स/शर्तें |
|
पंक्ति आवृत्ति |
fL |
|
125 |
|
मेगाहर्ट्ज |
5-स्तरीय एन्कोडिंग, प्रति आईईईई 802.3 |
|
Tx आउटपुट प्रतिबाधा |
Zout, TX |
|
100 |
|
ओम |
अंतर, सभी के लिए आवृत्तियाँ के बीच 1MHz और 125 मेगाहर्ट्ज़ |
|
Rx इनपुट प्रतिबाधा |
ज़िन, आरएक्स |
|
100 |
|
ओम |
अंतर, सभी के लिए आवृत्तियाँ के बीच 1MHz और 125 मेगाहर्ट्ज़ |
उच्च गति विद्युत इंटरफ़ेस, मेजबान-एसएफपी
|
पैरामीटर |
प्रतीक |
मिन |
प्रकार |
अधिकतम |
इकाइयां |
नोट्स/शर्तें |
|
एकल-अंत डेटा इनपुट झूलना |
विन्सिंग |
250 |
|
1200 |
mV |
एकल अंत |
|
एकल अंत डेटा आउटपुट झूलना |
वूट करना |
350 |
|
800 |
mV |
एकल अंत |
|
उदय/पतन का समय |
tr,Tf |
|
175 |
|
पीएससी |
20%-80% |
|
टि इनपुट प्रतिबाधा |
ज़िन |
|
50 |
|
ओम |
एकल अंत |
|
Rx आउटपुट प्रतिबाधा |
जूट |
|
50 |
|
ओम |
एकल अंत |
सामान्य विनिर्देश
|
पैरामीटर |
प्रतीक |
मिन |
विशिष्ट |
अधिकतम |
इकाई |
|
|
ऑपरेटिंग केस तापमान |
वाणिज्यिक |
Tc |
0 |
|
70 |
°C |
|
|
विस्तारित करना |
|
-20 |
|
85 |
°C |
|
भंडारण तापमान |
|
|
-40 |
|
85 |
°C |
यांत्रिक विनिर्देश
द मेजबान-पक्ष का theTK- G1-आरजे45अनुरूप तक द यांत्रिक विनिर्देश उल्लिखित में द एसएफपी एमएसए1.
सामने एसएफपी का हिस्सा (विस्तारित भाग चेहरे से परे प्लेट के मेजबान) है से बड़ा समाहित करना दआरजे-45कनेक्टर
संदर्भ
1.छोटा प्रपत्र कारक प्लग करने योग्य (एसएफपी)ट्रांससीवर बहु-स्रोत समझौता(एमएसए),सितम्बर2000.
2. आईईईई802.3 ️ 2002
