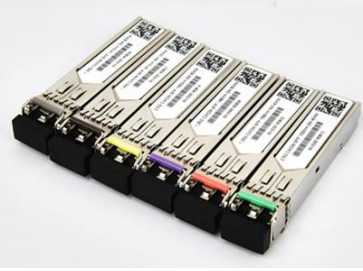

2.5Gbps CWDM SFP ऑप्टिकल ट्रांसीवर | उच्च गुणवत्ता और लागत प्रभावी TAKFLY 40km रीच (TKC-XX24-3LCD40)
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन, शेन्ज़ेन |
| ब्रांड नाम: | DF/OEM/Nuetral |
| प्रमाणन: | CE/ROHS/REACH/ISO9001/ISO14001 |
| मॉडल संख्या: | 2.5 जीबीपीएस सीडब्ल्यूडीएम एसएफपी ऑप्टिकल ट्रांसीवर |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | बातचीत योग्य |
|---|---|
| मूल्य: | negotiable denpend on QTY |
| पैकेजिंग विवरण: | ब्लिस्टर बॉक्स+कार्टन |
| प्रसव के समय: | 5-9 कार्य दिवस मात्रा पर निर्भर करता है |
| भुगतान शर्तें: | टी/टी,/पेपैल, एल/सी |
| आपूर्ति की क्षमता: | 1000 पीसी/दिन |
|
विस्तार जानकारी |
|||
| प्रोडक्ट का नाम: | 2.5Gbps CWDM SFP ऑप्टिकल ट्रांसीवर | उच्च गुणवत्ता और लागत प्रभावी TAKFLY 40km रीच (TKC-XX24-3LCD40) | वोल्टेज आपूर्ति: | 3.15-3.6V |
|---|---|---|---|
| बिजली आपूर्ति करें: | 185-280 एमए | इनपुट अंतर प्रतिबाधा: | 100 Ω |
| सिंगल एंडेड डेटा इनपुट स्विंग: | 250-1200 एमवी | ट्रांसमिट डिसएबल एसर्ट टाइम: | 10 हम |
| आईसिंगल एंडेड डेटा आउटपुट स्विंग: | 250-800 एमवी | बिजली आपूर्ति अस्वीकृति: | 100 एमवीपीपी |
| कार्य तापमान: | 0 ° C से +70 ° C से | भंडारण तापमान: | -40 डिग्री सेल्सियस से +85 डिग्री सेल्सियस (औद्योगिक) |
| गारंटी: | 1 वर्ष, आजीवन रखरखाव | फाइबर ब्रांड: | कॉर्निंग, वाईओएफसी, ओएफएस, ड्रेका |
| प्रमुखता देना: | 2.5Gbps CWDM SFP ट्रांसीवर,CWDM SFP ऑप्टिकल ट्रांससीवर 40 किमी,TAKFLY SFP ट्रांसीवर वारंटी के साथ |
||
उत्पाद विवरण
2.5Gbps CWDM SFP ऑप्टिकल ट्रांससीवर
उच्च गुणवत्ता और लागत प्रभावी TAKFLY 40 किमी तक पहुंच (TKC-XX24-3LCD40)
उत्पाद का अवलोकन
TAKFLY TKCXX48-3LCD40 लघु रूप कारक प्लग करने योग्य (SFP) ट्रांसीवर लघु रूप कारक प्लग करने योग्य बहु-स्रोत समझौते (MSA) के साथ संगत हैं। ट्रांसीवर में पांच खंड होते हैंःएलडी ड्राइवर, सीमावर्ती एम्पलीफायर, डिजिटल डायग्नोस्टिक मॉनिटर, 1XX0nm DFB लेजर और पिन फोटोडटेक्टर। मॉड्यूल डेटा लिंक 9/125μm सिंगल मोड फाइबर का उपयोग करके 40KM तक की दूरी का समर्थन करता है।
ऑप्टिकल आउटपुट Tx Disable के एक TTL तर्क उच्च स्तर के इनपुट द्वारा निष्क्रिय किया जा सकता है और प्रणाली I2C के माध्यम से मॉड्यूल को भी निष्क्रिय कर सकती है। Tx दोष लेजर गिरावट को इंगित करता है,जबकि संकेत का नुकसान (LOS) आउटपुट भागीदार के साथ इनपुट ऑप्टिकल संकेत या लिंक की स्थिति का नुकसान इंगित करता है. प्रणाली I2C रजिस्टर एक्सेस के माध्यम से LOS (या लिंक) / अक्षम/त्रुटि जानकारी तक पहुंच सकती है।
आवेदन
- इंटरफ़ेस स्विच करें
- गीगाबिट ईथरनेट
- स्विच किए गए बैकप्लेन अनुप्रयोग
- राउटर/सर्वर इंटरफ़ेस
- अन्य ऑप्टिकल लिंक
प्रमुख विशेषताएं
- 2.67Gbps के डेटा दर के संचालन
- 18 सीडब्ल्यूडीएम डीएफबी तरंग दैर्ध्य लेजर और 40 किमी के संचरण के लिए पिन फोटोडटेक्टर
- डुप्लेक्स एलसी कंटेनर के साथ एसएफपी एमएसए और एसएफएफ-8472 के अनुरूप
- डिजिटल डायग्नोस्टिक मॉनिटरिंग: आंतरिक या बाहरी कैलिब्रेशन
- SDH/SONET OC-48/STM-16 के साथ संगत
- RoHS के अनुरूप
- +3.3V सिंगल पावर सप्लाई
- ऑपरेटिंग केस तापमानः मानकः 0 से +70°C / -40°C से +85°C (औद्योगिक)
तकनीकी विनिर्देश
ट्रांसमीटर विनिर्देश
नोट्स: 1) 2 ^ 23-1 NRZ PRBS पैटर्न पर माप। 2) "XX": 27,29,31,33,35,37,39,41,43,45,47,49,51,53,55,57,59 और 61; "∆λ" 7 है।53) ट्रांसमीटर नेत्र मुखौटा परिभाषा।
रिसीवर विनिर्देश
नोट्स: 1) ऑप्टिकल पावर SMF में लॉन्च की जाती है। 2) PECL इनपुट, आंतरिक रूप से AC-coupled और समाप्त। 3) PRBS 223-1 परीक्षण पैटर्न @ 2488Mbps, BER ≤1 × 10-12APD के साथ मापा जाता है 1270nm ~ 1450nm के लिए।4) आंतरिक रूप से एसी जुड़ा हुआ.
उत्पाद चित्र
TAKFLY क्यों चुनें?
- फाइबर ऑप्टिक उत्पादों में विनिर्माण अनुभव के 26+ वर्ष
- 450+ असेंबली श्रमिकों के साथ 3+ वर्षों का अनुभव
- नवाचार के लिए समर्पित 10+ आर एंड डी इंजीनियर
- जर्मनी से आयातित इंजेक्शन मशीनें और उत्पादन लाइनें
- ओटीडीआर, 3डी, वीएफएल, आईएल एंड आरएल परीक्षण यंत्रों सहित 30 से अधिक परीक्षण मशीनें
- व्यापक परीक्षण उपकरण: तनाव शक्ति परीक्षक, कुचल प्रतिरोध परीक्षक, पावर मीटर परीक्षक, प्रकाश परीक्षक
- OEM ब्रांडिंग स्वीकार्य है
- वैश्विक प्रदर्शनी में भागीदारी: ओएफसी, ईसीओसी, कम्युनिकेशन एशिया, नेटकॉम, अफ्रीकाकॉम, एसवीआईएजेड आईसीटी, कम्युनिकेशन इंडोनेशिया, ग्लोबल सोर्स इलेक्ट्रॉनिक प्रदर्शनी
गुणवत्ता नियंत्रण प्रक्रिया
- उत्पादन से पहले कच्चे माल की स्पॉट जांच
- प्रत्येक प्रक्रिया के बाद पूर्ण निरीक्षण
- अर्ध-तैयार उत्पादन की व्यापक जांच
- पैकिंग से पहले तैयार उत्पाद का पूर्ण निरीक्षण
- प्रेषण से पूर्व स्थानिक जाँच
डिलीवरी की जानकारी
नमूने:1-3 कार्यदिवस
बड़े पैमाने पर उत्पादन के आदेशः3-7 कार्यदिवस
पैकेजिंगःप्लास्टिक के बैग, कार्टन और पैलेट अनुरोध पर उपलब्ध हैं
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: मैं आपका कैटलॉग और मूल्य सूची कैसे प्राप्त कर सकता हूँ?
हमारी सूची और मूल्य सूची प्राप्त करने के लिए कृपया हमारी वेबसाइट के माध्यम से अपना ईमेल या संपर्क जानकारी प्रदान करें।
प्रश्न 2: क्या मैं कीमतों पर बातचीत कर सकता हूँ?
हां, हम मिश्रित वस्तुओं के कई कंटेनर लोड के लिए छूट पर विचार कर सकते हैं।
Q3: शिपिंग शुल्क कितना होगा?
शिपिंग शुल्क आपके शिपमेंट के आकार और शिपिंग विधि पर निर्भर करता है। हम अनुरोध पर शुल्क प्रदान करेंगे।
प्रश्न 4: क्या मैं आपसे मिल सकता हूँ?
निश्चित रूप से! हमारा कारखाना शेन्ज़ेन, चीन में स्थित है। कृपया हमसे संपर्क करके अपॉइंटमेंट लें।
Q5: क्या अगर वहाँ गुणवत्ता की समस्या है जब हम माल मिलता है?
यदि आप पैकिंग के दौरान गुणवत्ता की समस्याओं का सामना करते हैं, तो कृपया हमारे संदर्भ के लिए तस्वीरें लें। हमारे QC विभाग जांच करेगा और सर्वोत्तम समाधान प्रदान करेगा,साथ ही भविष्य के उत्पादन के लिए गुणवत्ता में सुधार लागू करने के लिए.
प्रश्न 6: पैकिंग की आपकी शर्तें क्या हैं?
हम आमतौर पर ब्लिस्टर बक्से और कार्टन में सामान पैक करते हैं, लेकिन ग्राहकों से कस्टम पैकेजिंग अनुरोधों को समायोजित कर सकते हैं।
प्रश्न 7: आपके भुगतान की शर्तें क्या हैं?
टी/टी 30% जमा के रूप में, और डिलीवरी से पहले 70% शेष राशि। हम अंतिम भुगतान से पहले उत्पादों और पैकेजिंग की तस्वीरें प्रदान करते हैं।
Q8: आपकी डिलीवरी की शर्तें क्या हैं?
EXW, FOB, CFR, CIF, DDU
प्रश्न 9: आपके वितरण समय के बारे में क्या?
आम तौर पर अग्रिम भुगतान प्राप्त करने के बाद 5-7 कार्यदिवस। विशिष्ट वितरण समय आइटम और आदेश मात्रा पर निर्भर करता है।
Q10: क्या आप नमूने के अनुसार उत्पादन कर सकते हैं?
हाँ, हम आपके नमूनों या तकनीकी चित्रों के आधार पर उत्पादों का निर्माण कर सकते हैं।
