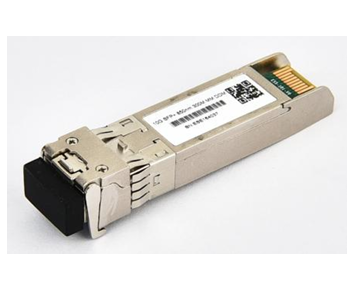

10Gbps 1310nm MM 220M SFP+ ऑप्टिकल ट्रांससीव | उच्च गुणवत्ता और लागत प्रभावी |（TK-1392-3LCD02）
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन, शेन्ज़ेन |
| ब्रांड नाम: | DF/OEM/Nuetral |
| प्रमाणन: | CE/ROHS/REACH/ISO9001/ISO14001 |
| मॉडल संख्या: | TK-1392-3LCD02 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | बातचीत योग्य |
|---|---|
| मूल्य: | negotiable denpend on QTY |
| पैकेजिंग विवरण: | ब्लिस्टर बॉक्स+कार्टन |
| प्रसव के समय: | 5-9 कार्य दिवस मात्रा पर निर्भर करता है |
| भुगतान शर्तें: | टी/टी,/पेपैल, एल/सी |
| आपूर्ति की क्षमता: | 1000 पीसी/दिन |
|
विस्तार जानकारी |
|||
| प्रोडक्ट का नाम: | 10Gbps 1310nm MM 220M SFP+ ऑप्टिकल ट्रांससीव | उच्च गुणवत्ता और लागत प्रभावी |（TK-1392-3LCD02） | वोल्टेज आपूर्ति: | 3.14-3.46V |
|---|---|---|---|
| बिजली आपूर्ति करें: | 300 एमए | इनपुट अंतर प्रतिबाधा: | 100 Ω |
| सिंगल एंडेड डेटा इनपुट स्विंग: | 180-700 एमए | डेटा इनपुट स्विंग डिफरेंशिया: | 400-1800 एमवी |
| ट्रांसमिट डिसएबल एसर्ट टाइम: | 10 हम | विभेदक डेटा आउटपुट स्विंग: | 300-850 एमए |
| प्रचालन केस तापमान: | 0 से +70°C | गारंटी: | 1 वर्ष, आजीवन रखरखाव |
| फाइबर ब्रांड: | कॉर्निंग, वाईओएफसी, ओएफएस, ड्रेका | ||
| प्रमुखता देना: | 10Gbps SFP+ ऑप्टिकल ट्रांससीवर,1310nm MM 220M ट्रांसीवर मॉड्यूल,किफायती SFP+ ऑप्टिकल ट्रांसीवर |
||
उत्पाद विवरण
10Gbps 1310nm MM 220M SFP+ ऑप्टिकल ट्रांससीवर
उच्च गुणवत्ता और लागत प्रभावी। मॉडल: TK-1392-3LCD02
उत्पाद का अवलोकन
10Gbps 1310nm MM 220M SFP+ ऑप्टिकल ट्रांससीवर 9.95 से 10.3Gbps बिट दरों का समर्थन करता है और 1270nm या 1330nm की नाममात्र तरंग दैर्ध्य के साथ एकल मोड फाइबर संचालन के लिए इंजीनियर किया गया है।
ट्रांसमीटर सेक्शन में एक मल्टीपल क्वांटम वेल डीएफबी लेजर है जो आईईसी-60825 के अनुसार कक्षा 1 लेजर सुरक्षा मानकों को पूरा करता है।रिसीवर अनुभाग एक ऑप्टिकल हेडर में घुड़सवार एक एकीकृत InGaAs डिटेक्टर प्रीएम्पलीफायर (IDP) शामिल है, इष्टतम प्रदर्शन के लिए एक सीमित पोस्ट-एम्पलीफायर आईसी के साथ जोड़ा गया।
आवेदन
- 10GBASE-LRM 10GEथर्नेट
- पुराने FDDI मल्टीमोड लिंक
- SFF-8472 SFP+ MSA के अनुरूप
- SFP+ SFF-8431 और SFF-8432 के अनुरूप
- 802.3ae 10GBASE-LRM के अनुरूप
- RoHS अनुरूप
TK-1392-3LCD02 SFP+ ट्रांससीवर एक रैखिक-इंटरफेस ट्रांससीवर है जो उच्च-प्रदर्शन कनेक्टिविटी को सक्षम करता है।
प्रमुख विशेषताएं
- 9.95 से 10.3Gbps बिट दरों का समर्थन करता है
- प्रसारण दूरी 220 मीटर तक (OM1 फाइबर)
- गर्म प्लग करने योग्य एसएफपी+ पदचिह्न
- 1310 एनएम एफपी ट्रांसमीटर, पिन फोटो डिटेक्टर
- डिजिटल स्थिति निगरानी इंटरफ़ेस
- डुप्लेक्स एलसी कनेक्टर
- RoHS अनुपालन और लीड मुक्त
- कम ईएमआई के लिए धातु के आवरण
- एकल 3.3V बिजली की आपूर्ति
- शक्ति अपव्यय < 1W
- ऑपरेटिंग केस का तापमानः 0 से 70°C
- FC-PI-4 800-Mx-SN-I, SFF-8431, SFF-8432 और SFF-847 के अनुरूप
अनुपालन मानक
- एसएफपी+ एमएसए के अनुरूप
- SFF-8472 रिवर्सन 9.5 के अनुरूप
- IEEE802.3-2005 के अनुरूप
- Telcordia GR-468-CORE के अनुरूप
- FCC 47 CFR भाग 15, वर्ग B के अनुरूप
- एफडीए 21 सीएफआर 1040.10 और 1040.11, वर्ग 1 के अनुरूप
- SFF-8472 के अनुरूप
- SFF-8431 के अनुरूप
- RoHS अनुरूप
तकनीकी विनिर्देश
नोट्स:
1) एफडीए/सीडीआरएच और आईईसी-825-1 नियमों के अनुसार कक्षा 1 लेजर सुरक्षा।
2) सबसे खराब मामले के विलुप्त होने के अनुपात के साथ। PRBS 2 ^ 31-1 परीक्षण पैटर्न के साथ मापा गया, @ 10.325Gb / s, BER < 10 ^ 12
1) एफडीए/सीडीआरएच और आईईसी-825-1 नियमों के अनुसार कक्षा 1 लेजर सुरक्षा।
2) सबसे खराब मामले के विलुप्त होने के अनुपात के साथ। PRBS 2 ^ 31-1 परीक्षण पैटर्न के साथ मापा गया, @ 10.325Gb / s, BER < 10 ^ 12
विद्युत इंटरफेस विशेषताएं
नोट्स:
1) सीधे TX डेटा इनपुट पिन से जुड़ा हुआ है।
2) या खुला सर्किट।
3) 100 ओम के अंतर समापन में।
4) 20-80%।
5) Loss Of Signal LVTTL है. लॉजिक 0 सामान्य संचालन को दर्शाता है; लॉजिक 1 कोई संकेत नहीं पता चला दर्शाता है.
6) रिसीवर संवेदनशीलता 20Hz से 1.5MHz की पावर सप्लाई सिन्यूसोइडल मॉड्यूलेशन के साथ अनुपालन में है, जो कि पावर सप्लाई फिल्टरिंग नेटवर्क के माध्यम से लागू की गई निर्दिष्ट मान तक है।
1) सीधे TX डेटा इनपुट पिन से जुड़ा हुआ है।
2) या खुला सर्किट।
3) 100 ओम के अंतर समापन में।
4) 20-80%।
5) Loss Of Signal LVTTL है. लॉजिक 0 सामान्य संचालन को दर्शाता है; लॉजिक 1 कोई संकेत नहीं पता चला दर्शाता है.
6) रिसीवर संवेदनशीलता 20Hz से 1.5MHz की पावर सप्लाई सिन्यूसोइडल मॉड्यूलेशन के साथ अनुपालन में है, जो कि पावर सप्लाई फिल्टरिंग नेटवर्क के माध्यम से लागू की गई निर्दिष्ट मान तक है।
उत्पाद चित्र
TAKFLY क्यों चुनें?
- फाइबर ऑप्टिक उत्पादों में विनिर्माण अनुभव के 26+ वर्ष
- 450+ असेंबली श्रमिकों के साथ 3+ वर्षों का अनुभव
- नवाचार के लिए समर्पित 10+ आर एंड डी इंजीनियर
- जर्मनी से आयातित इंजेक्शन मशीनें और उत्पादन लाइनें
- ओटीडीआर, 3डी, वीएफएल, आईएल एंड आरएल परीक्षण यंत्रों सहित 30 से अधिक परीक्षण मशीनें
- व्यापक परीक्षण उपकरण: तनाव शक्ति परीक्षक, कुचल प्रतिरोध परीक्षक, पावर मीटर परीक्षक, प्रकाश परीक्षक
- OEM ब्रांडिंग स्वीकार्य है
- वैश्विक प्रदर्शनी में भागीदारी: ओएफसी, ईसीओसी, कम्युनिकेशन एशिया, नेटकॉम, अफ्रीकाकॉम, एसवीआईएजेड आईसीटी, कम्युनिकेशन इंडोनेशिया, ग्लोबल सोर्स इलेक्ट्रॉनिक प्रदर्शनी
गुणवत्ता नियंत्रण
- उत्पादन से पहले कच्चे माल की स्पॉट जांच
- प्रत्येक प्रक्रिया के बाद पूर्ण निरीक्षण
- अर्ध-तैयार उत्पादन की व्यापक जांच
- पैकिंग से पहले तैयार उत्पाद का पूर्ण निरीक्षण
- प्रेषण से पूर्व स्थानिक जाँच
डिलीवरी की जानकारी
- नमूनेः 1-3 कार्य दिवस
- बड़े पैमाने पर उत्पादन के आदेशः 3-7 कार्य दिवस
- पैकेजिंग: प्लास्टिक के बैग, कार्टन और पैलेट
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: मैं आपका कैटलॉग और मूल्य सूची कैसे प्राप्त कर सकता हूँ?
हमारी सूची और मूल्य सूची प्राप्त करने के लिए कृपया हमारी वेबसाइट के माध्यम से अपना ईमेल या संपर्क जानकारी प्रदान करें।
प्रश्न 2: क्या मैं कीमतों पर बातचीत कर सकता हूँ?
हां, हम मिश्रित वस्तुओं के कई कंटेनर लोड के लिए छूट पर विचार कर सकते हैं।
Q3: शिपिंग शुल्क कितना होगा?
शिपिंग शुल्क आपके शिपमेंट के आकार और शिपिंग विधि पर निर्भर करता है। हम अनुरोध पर शुल्क प्रदान करेंगे।
प्रश्न 4: क्या मैं आपसे मिल सकता हूँ?
निश्चित रूप से! हमारा कारखाना शेन्ज़ेन, चीन में स्थित है। कृपया हमसे संपर्क करके अपॉइंटमेंट लें।
Q5: क्या अगर वहाँ गुणवत्ता की समस्या है जब हम माल मिलता है?
यदि आप पैकिंग के दौरान गुणवत्ता की समस्याओं का सामना करते हैं, तो कृपया हमारे संदर्भ के लिए तस्वीरें लें। हमारे QC विभाग जांच करेगा और सर्वोत्तम समाधान प्रदान करेगा,साथ ही भविष्य के उत्पादन के लिए गुणवत्ता में सुधार लागू करने के लिए.
प्रश्न 6: पैकिंग की आपकी शर्तें क्या हैं?
हम आमतौर पर ब्लिस्टर बक्से और कार्टन में सामान पैक करते हैं, लेकिन ग्राहकों से कस्टम पैकेजिंग अनुरोधों को समायोजित कर सकते हैं।
प्रश्न 7: आपके भुगतान की शर्तें क्या हैं?
टी/टी 30% जमा के रूप में, और डिलीवरी से पहले 70% शेष राशि। हम अंतिम भुगतान से पहले उत्पादों और पैकेजिंग की तस्वीरें प्रदान करते हैं।
Q8: आपकी डिलीवरी की शर्तें क्या हैं?
EXW, FOB, CFR, CIF, DDU
प्रश्न 9: आपके वितरण समय के बारे में क्या?
आम तौर पर अग्रिम भुगतान प्राप्त करने के बाद 5-7 कार्यदिवस। विशिष्ट वितरण समय आइटम और आदेश मात्रा पर निर्भर करता है।
Q10: क्या आप नमूने के अनुसार उत्पादन कर सकते हैं?
हाँ, हम आपके नमूनों या तकनीकी चित्रों के आधार पर उत्पादों का निर्माण कर सकते हैं।
