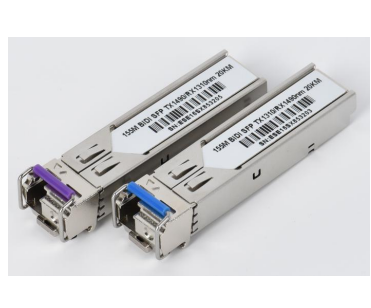

155एमबीपीएस एसएफपी द्वि-दिशात्मक ट्रांसीवर | 20KM पहुंच Tx1310nm/Rx1490nm |（TK-B3403-3LCD20）
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन, शेन्ज़ेन |
| ब्रांड नाम: | DF/OEM/Nuetral |
| प्रमाणन: | CE/ROHS/REACH/ISO9001/ISO14001 |
| मॉडल संख्या: | टीके-बी3403-3एलसीडी20 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | बातचीत योग्य |
|---|---|
| मूल्य: | negotiable denpend on QTY |
| पैकेजिंग विवरण: | ब्लिस्टर बॉक्स+कार्टन |
| प्रसव के समय: | 5-9 कार्य दिवस मात्रा पर निर्भर करता है |
| भुगतान शर्तें: | टी/टी,/पेपैल, एल/सी |
| आपूर्ति की क्षमता: | 1000 पीसी/दिन |
|
विस्तार जानकारी |
|||
| प्रोडक्ट का नाम: | 155एमबीपीएस एसएफपी द्वि-दिशात्मक ट्रांसीवर | 20KM पहुंच Tx1310nm/Rx1490nm |（TK-B3403-3LCD20） | वोल्टेज आपूर्ति: | 3.14-3.46V |
|---|---|---|---|
| बिजली आपूर्ति करें: | 300 एमए | इनपुट अंतर प्रतिबाधा: | 100 Ω |
| सिंगल एंडेड डेटा इनपुट स्विंग: | 180-700 एमए | डेटा इनपुट स्विंग डिफरेंशिया: | 400-1800 एमवी |
| ट्रांसमिट डिसएबल एसर्ट टाइम: | 10 हम | विभेदक डेटा आउटपुट स्विंग: | 300-850 एमए |
| प्रचालन केस तापमान: | 0 से +70°C | गारंटी: | 1 वर्ष, आजीवन रखरखाव |
| फाइबर ब्रांड: | कॉर्निंग, वाईओएफसी, ओएफएस, ड्रेका | ||
| प्रमुखता देना: | 155 एमबीपीएस एसएफपी ट्रांससीवर 20 किमी तक पहुंच,द्विदिशात्मक SFP ट्रांससीवर Tx1310nm/Rx1490nm,20KM रेंज वाला ऑप्टिकल ट्रांससीवर मॉड्यूल |
||
उत्पाद विवरण
155 एमबीपीएस SFP द्विदिशात्मक ट्रांससीवर 20 किमी तक पहुंच Tx1310nm/Rx1490nm (TK-B3403-3LCD20)
एसएफपी-बीआईडीआई ट्रांससीवर उच्च प्रदर्शन, लागत प्रभावी मॉड्यूल हैं जो एकल-मोड फाइबर पर 20 किमी संचरण दूरी के साथ 155 एमबीपीएस की डेटा दरों का समर्थन करते हैं।
ट्रांससीवर में तीन मुख्य भाग होते हैंः एक एफपी लेजर ट्रांसमीटर, एक ट्रांस-इम्पेडेंस प्रीएम्पलीफायर (टीआईए) के साथ एकीकृत एक पिन फोटोड और एक एमसीयू नियंत्रण इकाई।सभी मॉड्यूल कक्षा I लेजर सुरक्षा आवश्यकताओं को पूरा करते हैं और SFP मल्टी-सोर्स एग्रीमेंट (MSA) और SFF-8472 विनिर्देशों के साथ संगत हैं.
आवेदन
- एसडीएच एसटीएम-1, एस-1.1L-1.1L-1.2
- SONET OC-3 IR1, LR1, LR2
- अन्य ऑप्टिकल संचार लिंक
प्रमुख विशेषताएं
- 155 एमबीपीएस तक डेटा दर
- 1310nm FP लेजर और 1490nm PIN फोटोडेटेक्टर 20km ट्रांसमिशन के लिए
- सरल एलसी पात्र के साथ एसएफपी एमएसए और एसएफएफ-8472 के अनुरूप
- डिजिटल डायग्नोस्टिक मॉनिटरिंग: आंतरिक या बाहरी कैलिब्रेशन
- RoHS अनुरूप
- +3.3V सिंगल पावर सप्लाई
- ऑपरेटिंग केस तापमानः 0°C से +70°C (वाणिज्यिक) / -40°C से +85°C (औद्योगिक)
अनुपालन मानक
- एसएफपी+ एमएसए के अनुरूप
- SFF-8472 संशोधन 9.5 के अनुरूप
- IEEE802.3-2005 के अनुरूप
- Telcordia GR-468-CORE के अनुरूप
- FCC 47 CFR भाग 15, वर्ग B के अनुरूप
- एफडीए 21 सीएफआर 1040.10 और 1040.11, वर्ग 1 के अनुरूप
- SFF-8472 के अनुरूप
- SFF-8431 के अनुरूप
- RoHS अनुरूप
तकनीकी विनिर्देश
विद्युत इंटरफेस विशेषताएं
नोट्स:
1) सीधे TX डेटा इनपुट पिन से जुड़ा हुआ है।
2) या खुला सर्किट।
3) 100 ओम के अंतर समापन में।
4) 20 से 80 प्रतिशत
5) Loss Of Signal LVTTL है. लॉजिक 0 सामान्य संचालन को दर्शाता है; लॉजिक 1 कोई संकेत नहीं पता चला दर्शाता है.
रिसीवर की संवेदनशीलता 20 हर्ट्ज से 1.5 मेगाहर्ट्ज तक की पावर सप्लाई के सिन्यूसोइडल मॉड्यूलेशन के अनुरूप है, जो कि पावर सप्लाई फिल्टरिंग नेटवर्क के माध्यम से लागू किए गए निर्दिष्ट मूल्य तक है।
1) सीधे TX डेटा इनपुट पिन से जुड़ा हुआ है।
2) या खुला सर्किट।
3) 100 ओम के अंतर समापन में।
4) 20 से 80 प्रतिशत
5) Loss Of Signal LVTTL है. लॉजिक 0 सामान्य संचालन को दर्शाता है; लॉजिक 1 कोई संकेत नहीं पता चला दर्शाता है.
रिसीवर की संवेदनशीलता 20 हर्ट्ज से 1.5 मेगाहर्ट्ज तक की पावर सप्लाई के सिन्यूसोइडल मॉड्यूलेशन के अनुरूप है, जो कि पावर सप्लाई फिल्टरिंग नेटवर्क के माध्यम से लागू किए गए निर्दिष्ट मूल्य तक है।
उत्पाद चित्र
TAKFLY क्यों चुनें?
- फाइबर ऑप्टिक उत्पादों में विनिर्माण अनुभव के 26+ वर्ष
- 450+ असेंबली श्रमिकों के साथ 3+ वर्षों का अनुभव
- नवाचार के लिए समर्पित 10+ आर एंड डी इंजीनियर
- जर्मनी से आयातित इंजेक्शन मशीनें और उत्पादन लाइनें
- ओटीडीआर, 3डी, वीएफएल, आईएल एंड आरएल परीक्षण यंत्रों सहित 30 से अधिक परीक्षण मशीनें
- व्यापक परीक्षण उपकरण: तनाव शक्ति परीक्षक, कुचल प्रतिरोध परीक्षक, पावर मीटर परीक्षक, प्रकाश परीक्षक
- OEM ब्रांडिंग स्वीकार्य है
- वैश्विक प्रदर्शनी में भागीदारी: ओएफसी, ईसीओसी, कम्युनिकेशन एशिया, नेटकॉम, अफ्रीकाकॉम, एसवीआईएजेड आईसीटी, कम्युनिकेशन इंडोनेशिया, ग्लोबल सोर्स इलेक्ट्रॉनिक प्रदर्शनी
गुणवत्ता नियंत्रण
हमारी कठोर गुणवत्ता नियंत्रण प्रक्रिया में उत्पादन से पहले कच्चे माल की स्पॉट जांच, प्रत्येक व्यक्तिगत प्रक्रिया के बाद पूर्ण निरीक्षण, व्यापक अर्ध-तैयार उत्पादन जांच,पैकिंग से पहले तैयार उत्पाद का पूर्ण निरीक्षण, और शिपमेंट से पहले स्पॉट चेक।
डिलीवरी की जानकारी
नमूने:1-3 कार्यदिवस
बड़े पैमाने पर उत्पादन के आदेशः3-7 कार्यदिवस
पैकेजिंगःप्लास्टिक के बैग, कार्टन और पैलेट अनुरोध पर उपलब्ध हैं
बड़े पैमाने पर उत्पादन के आदेशः3-7 कार्यदिवस
पैकेजिंगःप्लास्टिक के बैग, कार्टन और पैलेट अनुरोध पर उपलब्ध हैं
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: मैं आपका कैटलॉग और मूल्य सूची कैसे प्राप्त कर सकता हूँ?
हमारी सूची और मूल्य सूची प्राप्त करने के लिए कृपया हमारी वेबसाइट के माध्यम से अपना ईमेल या संपर्क जानकारी प्रदान करें।
प्रश्न 2: क्या मैं कीमतों पर बातचीत कर सकता हूँ?
हां, हम मिश्रित वस्तुओं के कई कंटेनर लोड के लिए छूट पर विचार कर सकते हैं।
Q3: शिपिंग शुल्क कितना होगा?
शिपिंग शुल्क आपके शिपमेंट के आकार और शिपिंग विधि पर निर्भर करता है। हम अनुरोध पर शुल्क प्रदान करेंगे।
प्रश्न 4: क्या मैं आपसे मिल सकता हूँ?
निश्चित रूप से! हमारा कारखाना शेन्ज़ेन, चीन में स्थित है। कृपया हमसे संपर्क करके अपॉइंटमेंट लें।
Q5: क्या अगर वहाँ गुणवत्ता की समस्या है जब हम माल मिलता है?
यदि आप पैकिंग के दौरान गुणवत्ता की समस्याओं का सामना करते हैं, तो कृपया हमारे संदर्भ के लिए तस्वीरें लें। हमारे QC विभाग जांच करेगा और सर्वोत्तम समाधान प्रदान करेगा,साथ ही भविष्य के उत्पादन के लिए गुणवत्ता में सुधार लागू करने के लिए.
प्रश्न 6: पैकिंग की आपकी शर्तें क्या हैं?
हम आमतौर पर ब्लिस्टर बक्से और कार्टन में सामान पैक करते हैं, लेकिन ग्राहकों से कस्टम पैकेजिंग अनुरोधों को समायोजित कर सकते हैं।
प्रश्न 7: आपके भुगतान की शर्तें क्या हैं?
टी/टी 30% जमा के रूप में, और डिलीवरी से पहले 70% शेष राशि। हम अंतिम भुगतान से पहले उत्पादों और पैकेजिंग की तस्वीरें प्रदान करते हैं।
Q8: आपकी डिलीवरी की शर्तें क्या हैं?
EXW, FOB, CFR, CIF, DDU
प्रश्न 9: आपके वितरण समय के बारे में क्या?
आम तौर पर अग्रिम भुगतान प्राप्त करने के बाद 5-7 कार्यदिवस। विशिष्ट वितरण समय आइटम और आदेश मात्रा पर निर्भर करता है।
Q10: क्या आप नमूने के अनुसार उत्पादन कर सकते हैं?
हाँ, हम आपके नमूनों या तकनीकी चित्रों के आधार पर उत्पादों का निर्माण कर सकते हैं।
यदि आप हमारे उत्पादों में रुचि रखते हैं या कोई प्रश्न हैं, तो किसी भी समय हमसे संपर्क करने के लिए स्वतंत्र महसूस करें!
