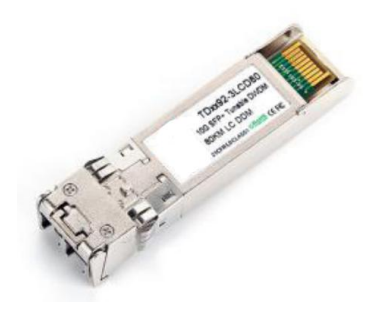

10Gbps ट्यूनेबल DWDM 80KM SFP+ ट्रांसीवर | 80KM उच्च गुणवत्ता और लागत प्रभावी पहुंच | (TKTDxxX-3LCD80)
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन, शेन्ज़ेन |
| ब्रांड नाम: | DF/OEM/Nuetral |
| प्रमाणन: | CE/ROHS/REACH/ISO9001/ISO14001 |
| मॉडल संख्या: | TKTDxxX-3LCD80 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | बातचीत योग्य |
|---|---|
| मूल्य: | negotiable denpend on QTY |
| पैकेजिंग विवरण: | ब्लिस्टर बॉक्स+कार्टन |
| प्रसव के समय: | 5-9 कार्य दिवस मात्रा पर निर्भर करता है |
| भुगतान शर्तें: | टी/टी,/पेपैल, एल/सी |
| आपूर्ति की क्षमता: | 1000 पीसी/दिन |
|
विस्तार जानकारी |
|||
| प्रोडक्ट का नाम: | 10Gbps ट्यूनेबल DWDM 80KM SFP+ ट्रांसीवर | 80KM उच्च गुणवत्ता और लागत प्रभावी पहुंच | (TKTDxxX-3LCD8 | वोल्टेज आपूर्ति: | 3.14-3.46V |
|---|---|---|---|
| बिजली आपूर्ति करें: | 300 एमए | इनपुट अंतर प्रतिबाधा: | 100 Ω |
| सिंगल एंडेड डेटा इनपुट स्विंग: | 180-700 एमए | डेटा इनपुट स्विंग डिफरेंशिया: | 400-1800 एमवी |
| ट्रांसमिट डिसएबल एसर्ट टाइम: | 10 हम | विभेदक डेटा आउटपुट स्विंग: | 300-850 एमए |
| प्रचालन केस तापमान: | 0 से +70°C | गारंटी: | 1 वर्ष, आजीवन रखरखाव |
| फाइबर ब्रांड: | कॉर्निंग, वाईओएफसी, ओएफएस, ड्रेका | ||
| प्रमुखता देना: | 10Gbps DWDM SFP+ ट्रांसीवर 80KM रेंज,वारंटी के साथ ट्यूनेबल DWDM SFP+ ट्रांसीवर,80KM SFP+ ट्रांसीवर लागत प्रभावी |
||
उत्पाद विवरण
10Gbps ट्यूनेबल DWDM 80KM SFP+ ट्रांसीवर
मॉडल: TKTDxxX-3LCD80 | 80KM रेंज | उच्च गुणवत्ता और लागत प्रभावी
उत्पाद अवलोकन
ट्यूनेबल 10Gb/s SFP+ ट्रांसीवर 9.95 Gb/s से 11.3 Gb/s तक सिग्नलिंग दरों पर उच्च-गति सीरियल लिंक प्रदान करता है। यह एकीकृत फाइबर ऑप्टिक ट्रांसीवर SFP+ MSA मानकों (SFF-8431, SFF-8432, SFF-8690, SFF-8472) और 50 GHz चैनल स्पेसिंग के साथ ITU-T G.698.1 मानक का अनुपालन करता है, जो SONET/SDH, IEEE DWDM 10GBASE-ZR (80 किमी रेंज के लिए, ईथरनेट), और DWDM 10G FC (80 किमी रेंज के लिए, फाइबर चैनल) अनुप्रयोगों के लिए है।
मॉड्यूल में रिसीवर और ट्रांसमीटर दोनों पथ एकीकृत हैं, जिसमें डेटा ट्रांसमिशन के लिए C-बैंड-ट्यूनेबल इंटीग्रेटेड Mach-Zehnder लेजर है जो सिंगल-मोड फाइबर पर इंडस्ट्री-स्टैंडर्ड LC कनेक्टर के माध्यम से होता है। रिसीवर साइड APD/ट्रांस-इम्पीडेंस एम्पलीफायर तकनीक का उपयोग करके 10 Gb/s डेटा स्ट्रीम को रिकवर करता है।
अनुप्रयोग
- DWDM 10GBASE-ZR/ZW 10G ईथरनेट
- DWDM 80KM 10G फाइबर चैनल
- DWDM SONET OC-192 और SDH STM-64
मुख्य विशेषताएं
- 9.95Gb/s से 11.3Gb/s बिट रेट का समर्थन करता है
- मोनोलिथिकली इंटीग्रेटेड फुल C-बैंड ट्यूनेबल ट्रांसमीटर और APD रिसीवर
- 50 GHz ITU चैनल स्पेसिंग इंटीग्रेटेड वेवलेंथ लॉकर के साथ
- अधिकतम लिंक लंबाई 80km
- कम EMI के लिए मेटल एन्क्लोजर
- इंटीग्रेटेड डिजिटल डायग्नोस्टिक मॉनिटरिंग के साथ 2-वायर इंटरफ़ेस
- हॉट-प्लग करने योग्य SFP+ फुटप्रिंट
- पावर डिसिपेशन <1.65W
- केस तापमान रेंज: -5°C से 70°C
तकनीकी विशिष्टताएँ
नोट्स:
1. आउटपुट पावर 9/125 mm सिंगल-मोड फाइबर में कपल्ड पावर है।
2. ƒc TKTDxxX-3LCD80 वेवलेंथ गाइड टेबल की फ्रीक्वेंसी रो के पेज 2 को संदर्भित करता है, और टेस्ट कंडीशन ट्रांसमीटर में रिफ्लेक्ट पावर -27dBm से कम है।
3. लगभग 0.4 nm के अनुरूप।
1. आउटपुट पावर 9/125 mm सिंगल-मोड फाइबर में कपल्ड पावर है।
2. ƒc TKTDxxX-3LCD80 वेवलेंथ गाइड टेबल की फ्रीक्वेंसी रो के पेज 2 को संदर्भित करता है, और टेस्ट कंडीशन ट्रांसमीटर में रिफ्लेक्ट पावर -27dBm से कम है।
3. लगभग 0.4 nm के अनुरूप।
इलेक्ट्रिकल इंटरफ़ेस विशेषताएँ
नोट:
1) सीधे TX डेटा इनपुट पिन से जुड़ा हुआ। उसके बाद AC कपल्ड।
2) या ओपन सर्किट।
3) 100 ओम डिफरेंशियल टर्मिनेशन में।
4) ये अनफ़िल्टर्ड 20-80% मान हैं। सिग्नल का लॉस LVTTL है। लॉजिक 0 सामान्य ऑपरेशन इंगित करता है; लॉजिक 1 कोई सिग्नल नहीं मिलने का संकेत देता है।
1) सीधे TX डेटा इनपुट पिन से जुड़ा हुआ। उसके बाद AC कपल्ड।
2) या ओपन सर्किट।
3) 100 ओम डिफरेंशियल टर्मिनेशन में।
4) ये अनफ़िल्टर्ड 20-80% मान हैं। सिग्नल का लॉस LVTTL है। लॉजिक 0 सामान्य ऑपरेशन इंगित करता है; लॉजिक 1 कोई सिग्नल नहीं मिलने का संकेत देता है।
उत्पाद छवियां
TAKFLY क्यों चुनें?
- फाइबर ऑप्टिक उत्पादों में 26+ वर्षों का निर्माण अनुभव
- 450+ असेंबली वर्कर 3+ वर्षों के अनुभव के साथ
- नवाचार के लिए समर्पित 10+ R&D इंजीनियर
- 16 जर्मनी-आयातित इंजेक्शन मशीनें और उत्पादन लाइनें
- OTDR, 3D, VFL, IL&RL टेस्ट इंस्ट्रूमेंट्स सहित 30+ परीक्षण मशीनें
- व्यापक परीक्षण उपकरण: टेंशन स्ट्रेंथ टेस्टर, क्रश रेजिस्टेंस टेस्टर, पावर मीटर टेस्टर, लाइट चेकर
- OEM ब्रांडिंग स्वीकार्य
- वैश्विक प्रदर्शनी भागीदारी: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
गुणवत्ता नियंत्रण
- उत्पादन से पहले कच्चे माल की स्पॉट चेकिंग
- प्रत्येक व्यक्तिगत प्रक्रिया के बाद पूर्ण निरीक्षण
- व्यापक अर्ध-तैयार उत्पादन जांच
- पैकिंग से पहले पूर्ण तैयार उत्पाद निरीक्षण
- प्री-शिपिंग स्पॉट चेक
डिलीवरी जानकारी
- नमूने: 1-3 कार्य दिवस
- बड़े पैमाने पर उत्पादन ऑर्डर: 3-7 कार्य दिवस
- पैकेजिंग: अनुरोध पर प्लास्टिक बैग, कार्टन और पैलेट उपलब्ध
अक्सर पूछे जाने वाले प्रश्न
Q1: मैं आपकी कैटलॉग और मूल्य सूची कैसे प्राप्त कर सकता हूँ?
हमारी कैटलॉग और मूल्य सूची प्राप्त करने के लिए कृपया अपनी ईमेल या संपर्क जानकारी हमारी वेबसाइट के माध्यम से प्रदान करें।
Q2: क्या मैं कीमतों पर बातचीत कर सकता हूँ?
हाँ, हम मिश्रित वस्तुओं के कई कंटेनर लोड के लिए छूट पर विचार कर सकते हैं।
Q3: शिपिंग शुल्क कितना होगा?
शिपिंग शुल्क आपके शिपमेंट के आकार और शिपिंग विधि पर निर्भर करता है। हम अनुरोध पर शुल्क प्रदान करेंगे।
Q4: क्या मैं आपसे मिल सकता हूँ?
निश्चित रूप से! हमारा कारखाना शेन्ज़ेन, चीन में स्थित है। कृपया अपॉइंटमेंट शेड्यूल करने के लिए हमसे संपर्क करें।
Q5: यदि हमें सामान मिलने पर गुणवत्ता की समस्या हो तो क्या होगा?
यदि आपको अनपैकिंग पर गुणवत्ता संबंधी समस्याएँ आती हैं, तो कृपया हमारे संदर्भ के लिए तस्वीरें लें। हमारा QC विभाग जांच करेगा और सर्वोत्तम समाधान प्रदान करेगा, साथ ही भविष्य के उत्पादन के लिए गुणवत्ता सुधार लागू करेगा।
Q6: आपकी पैकिंग की शर्तें क्या हैं?
हम आम तौर पर सामान को ब्लिस्टर बॉक्स और कार्टन में पैक करते हैं, लेकिन ग्राहकों से कस्टम पैकेजिंग अनुरोधों को समायोजित कर सकते हैं।
Q7: आपकी भुगतान की शर्तें क्या हैं?
T/T 30% जमा के रूप में, और 70% डिलीवरी से पहले शेष। हम अंतिम भुगतान से पहले उत्पादों और पैकेजिंग की तस्वीरें प्रदान करते हैं।
Q8: आपकी डिलीवरी की शर्तें क्या हैं?
EXW, FOB, CFR, CIF, DDU
Q9: आपकी डिलीवरी के समय के बारे में क्या?
आम तौर पर अग्रिम भुगतान प्राप्त होने के 7-5 कार्य दिवस बाद। विशिष्ट डिलीवरी समय वस्तुओं और ऑर्डर की मात्रा पर निर्भर करता है।
Q10: क्या आप नमूनों के अनुसार उत्पादन कर सकते हैं?
हाँ, हम आपके नमूनों या तकनीकी चित्रों के आधार पर उत्पादों का निर्माण कर सकते हैं।
