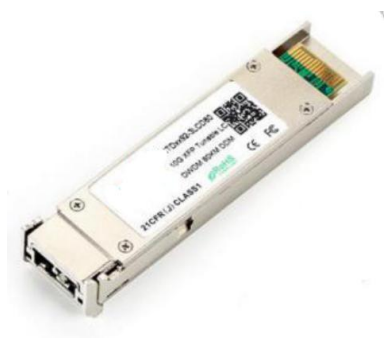

10Gbps ट्यूनेबल DWDM 80KM XFP ट्रांसीवर | फाइबर ऑप्टिकल नेटवर्क |（TKX-TDxxX-3LCD80）
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन, शेन्ज़ेन |
| ब्रांड नाम: | DF/OEM/Nuetral |
| प्रमाणन: | CE/ROHS/REACH/ISO9001/ISO14001 |
| मॉडल संख्या: | TKX-TDxxX-3LCD80 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | बातचीत योग्य |
|---|---|
| मूल्य: | negotiable denpend on QTY |
| पैकेजिंग विवरण: | ब्लिस्टर बॉक्स+कार्टन |
| प्रसव के समय: | 5-9 कार्य दिवस मात्रा पर निर्भर करता है |
| भुगतान शर्तें: | टी/टी,/पेपैल, एल/सी |
| आपूर्ति की क्षमता: | 1000 पीसी/दिन |
|
विस्तार जानकारी |
|||
| प्रोडक्ट का नाम: | 10Gbps ट्यूनेबल DWDM 80KM XFP ट्रांसीवर | फाइबर ऑप्टिकल नेटवर्क |（TKX-TDxxX-3LCD80） | वोल्टेज आपूर्ति: | 3.14-3.46V |
|---|---|---|---|
| बिजली आपूर्ति करें: | 300 एमए | इनपुट अंतर प्रतिबाधा: | 100 Ω |
| सिंगल एंडेड डेटा इनपुट स्विंग: | 180-700 एमए | डेटा इनपुट स्विंग डिफरेंशिया: | 400-1800 एमवी |
| ट्रांसमिट डिसएबल एसर्ट टाइम: | 10 हम | विभेदक डेटा आउटपुट स्विंग: | 300-850 एमए |
| प्रचालन केस तापमान: | 0 से +70°C | गारंटी: | 1 वर्ष, आजीवन रखरखाव |
| फाइबर ब्रांड: | कॉर्निंग, वाईओएफसी, ओएफएस, ड्रेका | ||
| प्रमुखता देना: | 10Gbps DWDM XFP ट्रांससीवर,ट्यून करने योग्य XFP ट्रांससीवर 80KM,डीडब्ल्यूडीएम ऑप्टिकल ट्रांससीवर मॉड्यूल |
||
उत्पाद विवरण
10Gbps ट्यून करने योग्य DWDM 80KM XFP ट्रांससीवर Fiber Optical Network (TKX-TDxxX-3LCD80)
उत्पाद का अवलोकन
ट्यून करने योग्य 10Gb/s XFP ट्रांससीवर एक एकीकृत फाइबर ऑप्टिक ट्रांससीवर है जो 9.95Gb/s से 11.35Gb/s तक सिग्नलिंग दरों पर उच्च गति सीरियल लिंक प्रदान करता है।मॉड्यूल 10Gigabit small form factor pluggable (XFP) multisource agreement-MSA (INF-8077i) और ITU Frequency Grid Applications (SFF-8477) के लिए ट्यून करने योग्य XFP के अनुरूप है।.
यह आईटीयू-टी जी के अनुरूप है।698.1 मानक SONET/SDH, IEEE DWDM 10GBASE-ZR के लिए 80 किमी तक पहुंच (ईथरनेट) और 80 किमी तक पहुंच (फाइबर चैनल) अनुप्रयोगों के लिए DWDM 10GFC के लिए 50GHz चैनल अंतराल के साथ।
ट्रांससीवर एक मॉड्यूल पर रिसीवर और ट्रांसमिट पथ को एकीकृत करता है। ट्रांसमिट पक्ष पर, 10Gbps सीरियल डेटा स्ट्रीम को पुनर्प्राप्त, रीटाइम और मॉड्यूलेटर ड्राइवर को पारित किया जाता है।मॉड्यूलेटर ड्राइवर पूर्वाग्रह और एक सी-बैंड ट्यून करने योग्य एकीकृत लेजर Mach-Zehnder (ILMZ) मॉड्यूलेट करता है, एक उद्योग मानक एलसी कनेक्टर के माध्यम से एकल-मोड फाइबर पर डेटा संचरण को सक्षम करता है। रिसीवर पक्ष पर, 10Gbps डेटा स्ट्रीम एक एपीडी / ट्रांस प्रतिबाधा एम्पलीफायर से पुनर्प्राप्त किया जाता है,पुनर्मूल्यांकन, और एक आउटपुट ड्राइवर को पारित किया। इस मॉड्यूल में एक गर्म-प्लग करने योग्य XFI- अनुरूप विद्युत इंटरफ़ेस है।
आवेदन
- DWDM 10GBASE-ZR/ZW 10G ईथरनेट
- DWDM 80KM 10G फाइबर चैनल
- DWDM SONET OC-192 और SDH STM-64
प्रमुख विशेषताएं
- 9.95Gb/s से 11.3Gb/s बिट दरों का समर्थन करता है
- मोनोलिथिकली एकीकृत पूर्ण सी-बैंड ट्यून करने योग्य ट्रांसमीटर
- एकीकृत तरंग दैर्ध्य लॉकर के साथ 50GHz आईटीयू चैनल अंतर
- सी-बैंड-ट्यून करने योग्य लेजर और एपीडी रिसीवर
- अधिकतम लिंक लंबाई 80 किमी
- पूर्ण डुप्लेक्स एलसी कनेक्टर
- गर्म-प्लग करने योग्य XFP पदचिह्न
- लाइन-साइड और XFI लूपबैक का समर्थन करता है
- कोई संदर्भ घड़ी आवश्यक नहीं है
- अंतर्निहित डिजिटल नैदानिक कार्य
- मानक जमानत जारी करने की व्यवस्था
- शक्ति अपव्यय <3.5W
तकनीकी विनिर्देश
नोट्स:
1) लगभग 0.4 एनएम के बराबर है।
2) सबसे खराब ER के साथ मापा गया; BER<10-12 10.3Gbps के साथ,2 31 - 1 PRBS।
1) लगभग 0.4 एनएम के बराबर है।
2) सबसे खराब ER के साथ मापा गया; BER<10-12 10.3Gbps के साथ,2 31 - 1 PRBS।
विद्युत इंटरफेस विशेषताएं
नोटः
1) अधिकतम कुल शक्ति मूल्य पूरे तापमान और वोल्टेज रेंज में निर्दिष्ट किया गया है।
2) आंतरिक एसी युग्मन के बाद।
3) 100 ओम के अंतर समापन में।
4) लॉस ऑफ सिग्नल एक 4.7k - 10kohm प्रतिरोध के साथ खींचने के लिए खुला कलेक्टर है 3.15 - 3.6V। तर्क 0 सामान्य संचालन को इंगित करता है; तर्क 1 संकेत नहीं पता चला है।
1) अधिकतम कुल शक्ति मूल्य पूरे तापमान और वोल्टेज रेंज में निर्दिष्ट किया गया है।
2) आंतरिक एसी युग्मन के बाद।
3) 100 ओम के अंतर समापन में।
4) लॉस ऑफ सिग्नल एक 4.7k - 10kohm प्रतिरोध के साथ खींचने के लिए खुला कलेक्टर है 3.15 - 3.6V। तर्क 0 सामान्य संचालन को इंगित करता है; तर्क 1 संकेत नहीं पता चला है।
उत्पाद चित्र
TAKFLY क्यों चुनें?
- फाइबर ऑप्टिक उत्पादों में विनिर्माण अनुभव के 26+ वर्ष
- 450+ असेंबली श्रमिकों के साथ 3+ वर्षों का अनुभव
- नवाचार के लिए समर्पित 10+ आर एंड डी इंजीनियर
- जर्मनी से आयातित इंजेक्शन मशीनें और उत्पादन लाइनें
- ओटीडीआर, 3डी, वीएफएल, आईएल एंड आरएल परीक्षण यंत्रों सहित 30 से अधिक परीक्षण मशीनें
- व्यापक परीक्षण उपकरण: तनाव शक्ति परीक्षक, कुचल प्रतिरोध परीक्षक, पावर मीटर परीक्षक, प्रकाश परीक्षक
- OEM ब्रांडिंग स्वीकार्य है
- वैश्विक प्रदर्शनी में भागीदारी: ओएफसी, ईसीओसी, कम्युनिकेशन एशिया, नेटकॉम, अफ्रीकाकॉम, एसवीआईएजेड आईसीटी, कम्युनिकेशन इंडोनेशिया, ग्लोबल सोर्स इलेक्ट्रॉनिक प्रदर्शनी
गुणवत्ता नियंत्रण
- उत्पादन से पहले कच्चे माल की स्पॉट जांच
- प्रत्येक प्रक्रिया के बाद पूर्ण निरीक्षण
- अर्ध-तैयार उत्पादन की व्यापक जांच
- पैकिंग से पहले तैयार उत्पाद का पूर्ण निरीक्षण
- प्रेषण से पूर्व स्थानिक जाँच
डिलीवरी की जानकारी
- नमूनेः 1-3 कार्य दिवस
- बड़े पैमाने पर उत्पादन के आदेशः 3-7 कार्य दिवस
- पैकेजिंग: प्लास्टिक के बैग, कार्टन और पैलेट
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: मैं आपका कैटलॉग और मूल्य सूची कैसे प्राप्त कर सकता हूँ?
हमारी सूची और मूल्य सूची प्राप्त करने के लिए कृपया हमारी वेबसाइट के माध्यम से अपना ईमेल या संपर्क जानकारी प्रदान करें।
प्रश्न 2: क्या मैं कीमतों पर बातचीत कर सकता हूँ?
हां, हम मिश्रित वस्तुओं के कई कंटेनर लोड के लिए छूट पर विचार कर सकते हैं।
Q3: शिपिंग शुल्क कितना होगा?
शिपिंग शुल्क आपके शिपमेंट के आकार और शिपिंग विधि पर निर्भर करता है। हम अनुरोध पर शुल्क प्रदान करेंगे।
प्रश्न 4: क्या मैं आपसे मिल सकता हूँ?
निश्चित रूप से! हमारा कारखाना शेन्ज़ेन, चीन में स्थित है। कृपया हमसे संपर्क करके अपॉइंटमेंट लें।
Q5: क्या अगर वहाँ गुणवत्ता की समस्या है जब हम माल मिलता है?
यदि आप पैकिंग के दौरान गुणवत्ता की समस्याओं का सामना करते हैं, तो कृपया हमारे संदर्भ के लिए तस्वीरें लें। हमारे QC विभाग जांच करेगा और सर्वोत्तम समाधान प्रदान करेगा,साथ ही भविष्य के उत्पादन के लिए गुणवत्ता में सुधार लागू करने के लिए.
प्रश्न 6: पैकिंग की आपकी शर्तें क्या हैं?
हम आमतौर पर ब्लिस्टर बक्से और कार्टन में सामान पैक करते हैं, लेकिन ग्राहकों से कस्टम पैकेजिंग अनुरोधों को समायोजित कर सकते हैं।
प्रश्न 7: आपके भुगतान की शर्तें क्या हैं?
टी/टी 30% जमा के रूप में, और डिलीवरी से पहले 70% शेष राशि। हम अंतिम भुगतान से पहले उत्पादों और पैकेजिंग की तस्वीरें प्रदान करते हैं।
Q8: आपकी डिलीवरी की शर्तें क्या हैं?
EXW, FOB, CFR, CIF, DDU
प्रश्न 9: आपके वितरण समय के बारे में क्या?
आम तौर पर अग्रिम भुगतान प्राप्त करने के बाद 5-7 कार्यदिवस। विशिष्ट वितरण समय आइटम और आदेश मात्रा पर निर्भर करता है।
Q10: क्या आप नमूने के अनुसार उत्पादन कर सकते हैं?
हाँ, हम आपके नमूनों या तकनीकी चित्रों के आधार पर उत्पादों का निर्माण कर सकते हैं।
